3米量程便携盒式钢卷尺三维结构设计

　　这款3米量程的盒式钢卷尺，是机械加工、家装施工、设备维保、现场测绘场景中普及率最高的随身长度测量器具，建模过程完全还原实物的装配逻辑与功能结构，没有做简化处理，能直接用于工具类产品的结构验证、场景渲染或者二次改型设计。从实际使用场景来看，3米量程刚好覆盖日常作业中绝大多数短距离测量需求——机械车间里核对零件毛坯余量、装配工位确认部件安装间距、家装现场量取板材裁切尺寸、水电施工定位管线排布位置，都不需要频繁拉出过长尺带，单手操作就能完成测量，不会因为尺带过长增加收带时的卡顿风险。

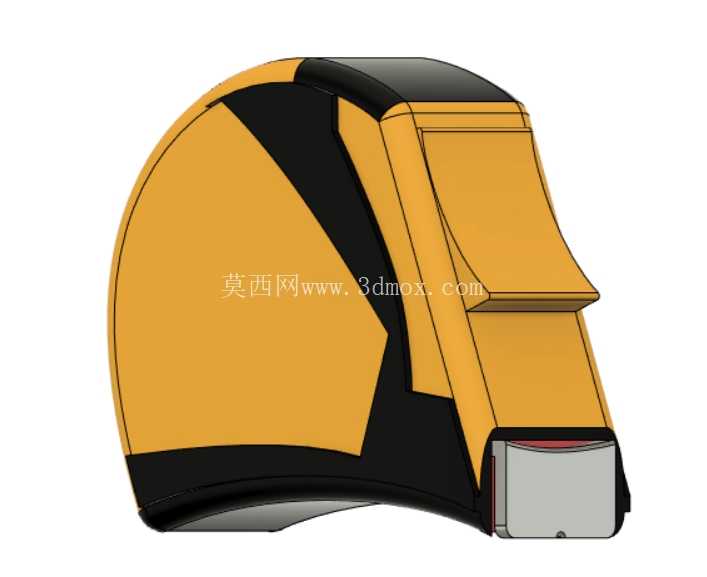

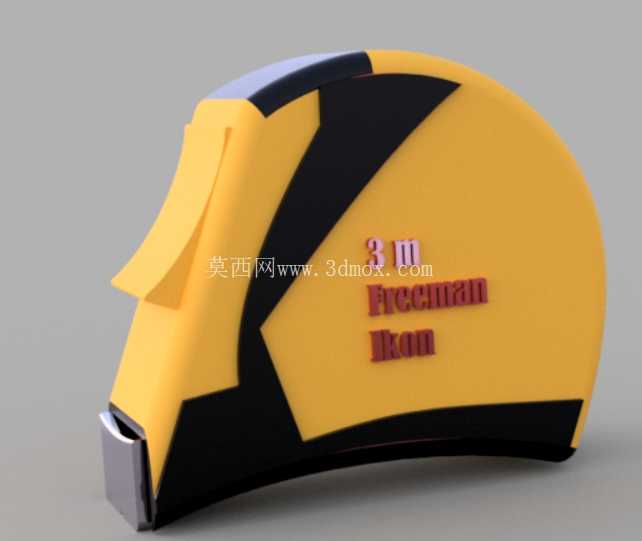

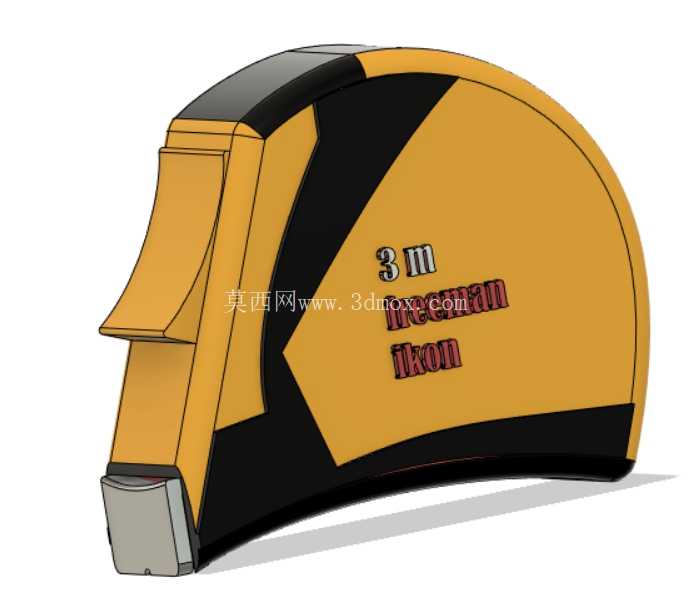

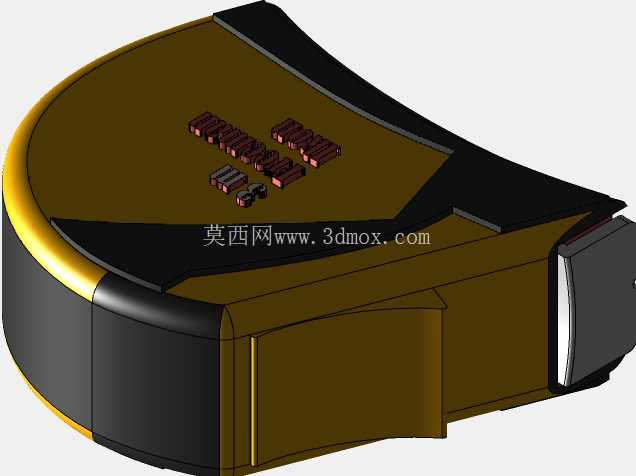

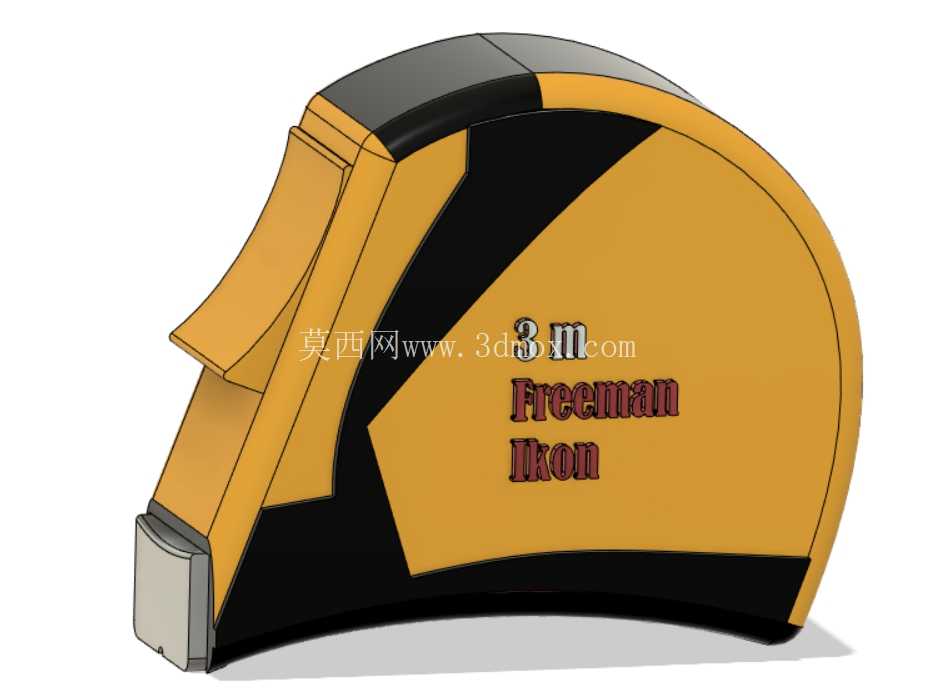

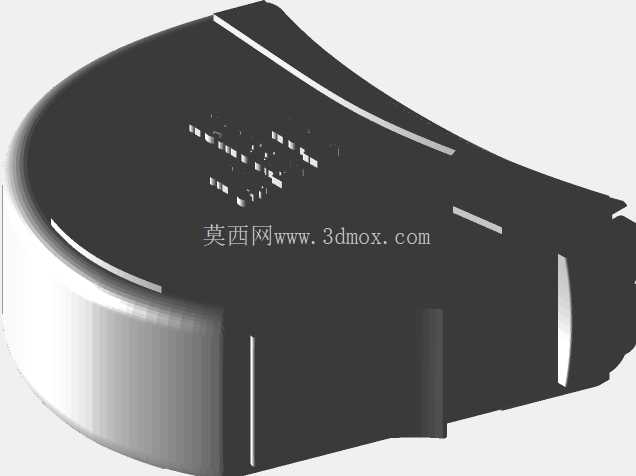

　　整个卷尺的外壳采用半包胶 ergonomic 曲面造型，主体硬塑壳体提供结构支撑，外侧覆盖的软胶层对应手持时的虎口、指腹贴合位置，即便手上沾有切削液、灰尘或者少量油污，也能保持足够摩擦力不会打滑脱手，外壳边缘做了R3以上的圆角过渡，没有尖锐棱角，放在工装口袋里不会勾刮布料，意外掉落时软胶层也能吸收大部分冲击能量，避免内部尺簧、卡扣结构受震错位。尺带出口位置的金属耐磨片是建模时特意还原的细节，这个部件直接贴合尺带表面，日常频繁收拉尺带时，能避免塑料外壳被尺带边缘的钢刃磨出缺口，延长外壳使用寿命，同时这个耐磨片的开口尺寸比尺带厚度大0.2mm，既不会卡滞尺带伸缩，也能限制尺带的左右晃动量，保证拉出尺带时的平直度。

　　内部结构上，模型还原了卷簧仓、制动按键、尺带挂钩三个核心功能部件的配合关系：位于壳体上方的制动按键采用杠杆式结构，按下时按键下端的橡胶摩擦块直接压在尺带表面，靠摩擦力锁死尺带位置，不会出现锁止后尺带缓慢回缩的问题，按键的按压行程设置为8mm，按压力度控制在15N左右，单手拇指就能轻松操作，不需要刻意发力；尺带前端的L型金属挂钩做了活动间隙设计，间隙量刚好等于挂钩本身的板材厚度，这样无论是测量物体外尺寸（挂钩勾住物体边缘）还是内尺寸（挂钩顶住物体端面），都能自动补偿挂钩厚度带来的测量误差，保证读数精度，挂钩端部的磁吸设计也在模型中有所体现，测量铁质工件时可以直接吸附在工件表面，不需要手扶挂钩就能单人完成长距离拉伸测量。

　　尺带本身的参数完全按照实物标准设置，宽度16mm，尺带挺直度满足伸出1.8米不弯折的行业通用要求，表面的刻度层做了耐磨涂层模拟，刻度线间距误差控制在0.1mm以内，尺带表面的弧度设计是保证挺直度的核心，建模时保留了这个横向圆弧结构，没有做成平面尺带，还原了真实钢卷尺的结构特性。整个模型的外形尺寸控制在75mm×70mm×35mm范围内，和市售常规3米卷尺的实际尺寸完全一致，安装边界清晰，不管是做工具套装的装配模拟，还是做施工场景的三维可视化布置，都不需要额外调整尺寸比例，直接导入就能使用。

　　从设计思路上来说，这款卷尺的建模没有追求花哨的外观造型，所有结构都围绕实用、耐用、易操作三个核心需求展开：外壳的曲面造型完全服务于手持手感，没有多余的装饰性凸起；制动按键的位置刚好在拇指自然放置的区域，手持时不需要挪动手指就能操作；尺带回收的阻尼结构也做了还原，收带时尺带不会因为卷簧弹力过大快速回弹打伤手，也不会因为阻尼过大导致收带缓慢卡滞。对于结构设计从业者来说，这个模型可以作为手持工具类产品的结构参考，理解便携工具在人机交互、功能集成、耐用性设计上的平衡逻辑；对于三维场景搭建的从业者来说，高精度的外观还原度能直接用于施工动画、工具展示类的渲染场景，不需要再做额外的细节修补。
