带安装螺纹孔的圆形橡胶密封塞

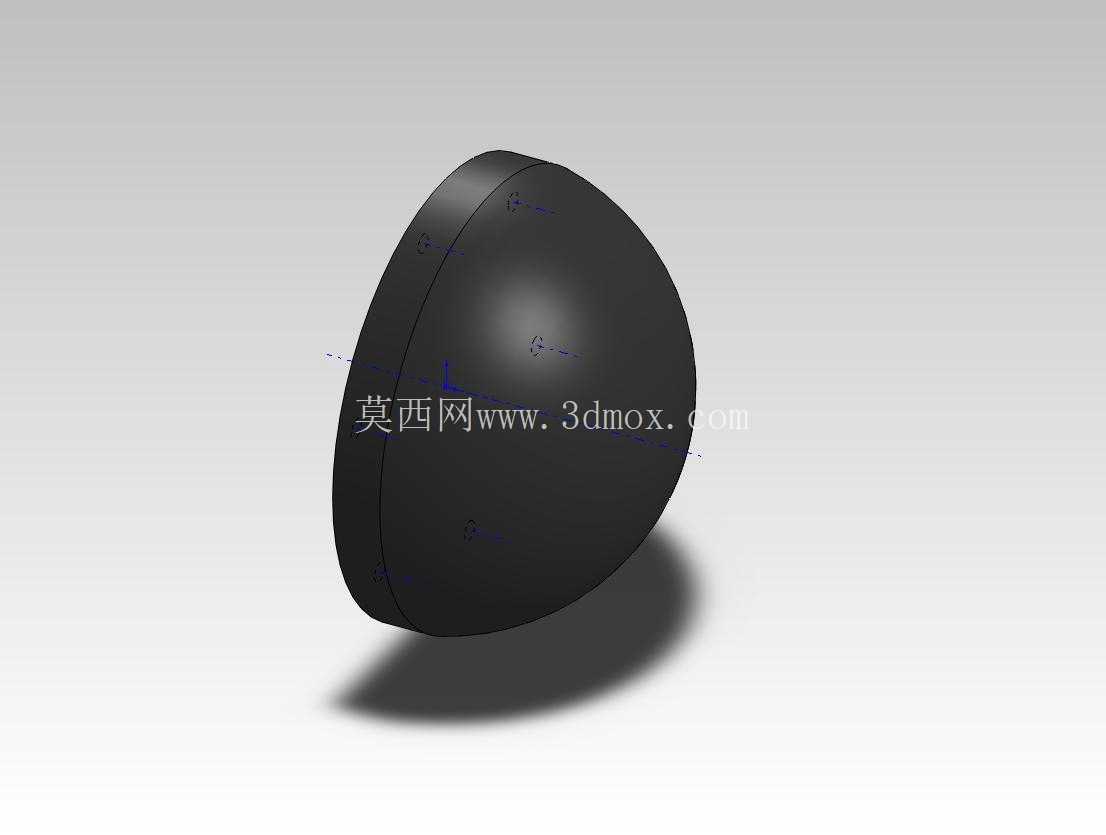

　　从实际应用场景来看，这类橡胶塞多用于油浸式或者干式电源变压器的箱体侧壁预留孔，这类孔位平时需要封堵以达到IP65及以上的防护等级，防止外界粉尘、水汽进入变压器内部影响绕组绝缘性能，同时部分场景需要在孔位外侧安装接地标识牌、温度传感器固定支架、小型接线端子排等轻薄金属附件，传统方案是在塞体封堵后额外采用抱箍或者胶粘的方式固定附件，不仅安装效率低，长期使用后胶粘层老化、抱箍松动都会导致附件脱落，甚至出现密封失效的隐患。这款塞体的设计思路完全围绕密封与安装一体化的需求展开，塞体整体采用圆形截面，适配变压器箱体上最常用的圆形冲压预留孔，塞体的侧壁设计有多层环形密封筋，安装时塞入对应孔径的孔位后，密封筋受孔壁挤压产生弹性形变，填充孔壁与塞体之间的所有微观间隙，相比光面塞体的密封接触面积提升40%以上，即使在变压器运行产生的持续微振动环境下，也能保持稳定的密封性能，不会出现塞体移位、密封间隙变大的问题。在电源变压器的整机装配环节，箱体出线端、检修预留孔位的密封与附属件安装一直是结构设计中容易被忽略却直接影响整机防护等级的细节，这款带螺纹孔的圆形橡胶塞，正是针对这类场景设计的功能型密封固定件。不同于普通光面橡胶塞仅靠过盈配合实现孔位封堵的设计，这款塞体在平面端预设了均匀分布的内螺纹孔，核心作用是为需要固定在塞体外侧的金属安装板提供可靠的连接点位，无需在橡胶塞本体上额外钻孔攻丝，避免了现场加工导致的塞体开裂、密封面破损问题。

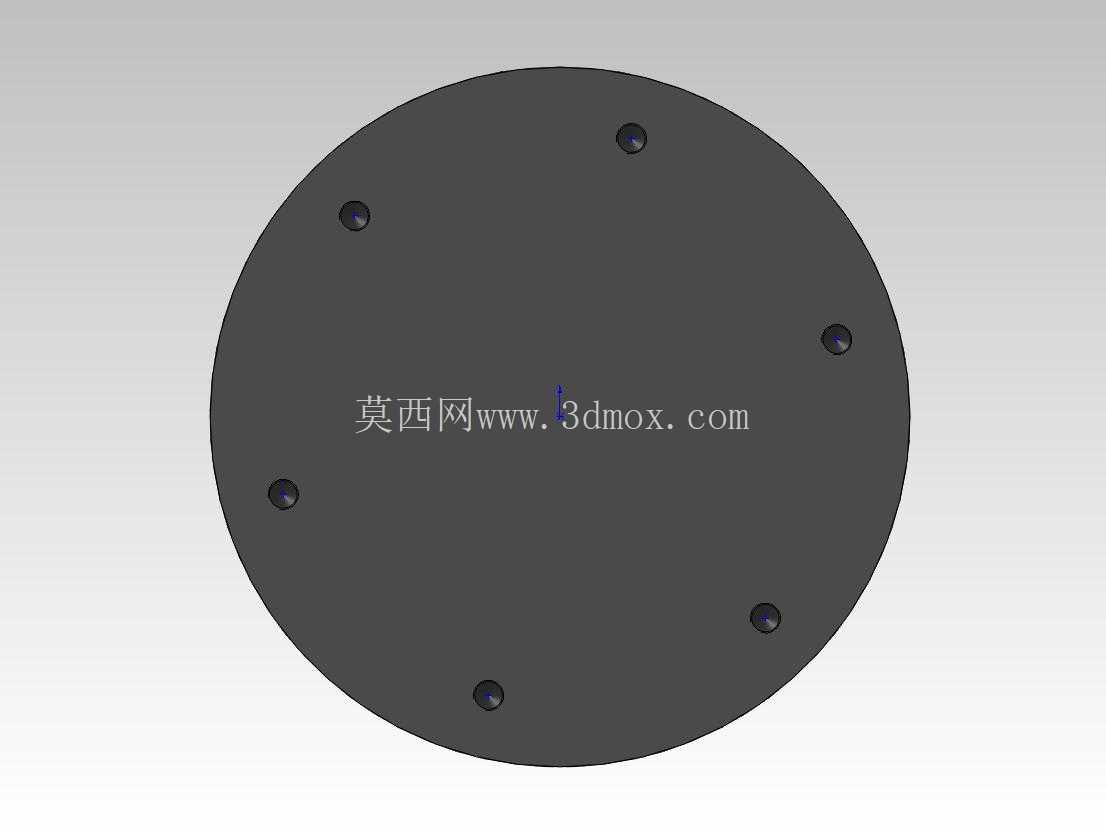

　　塞体端面上的螺纹孔采用圆周均匀分布的布局，一共设置6个内螺纹嵌件，嵌件在橡胶硫化成型阶段就直接预埋在塞体内部，与橡胶本体结合为整体，螺纹嵌件的端面与塞体安装平面保持齐平，当金属安装板贴合在塞体端面时，6个连接点位可以均匀承受安装板的固定载荷，不会出现单侧受力导致塞体倾斜、密封面受力不均的问题。从安装边界尺寸来看，塞体的外径与适配的预留孔保持0.8-1.2mm的过盈量，这个过盈区间是经过多轮装配验证的最优值：过盈量小于0.8mm时，塞体与孔壁的抱紧力不足，在变压器户外使用遭遇强风、设备搬运振动时容易出现塞体脱落；过盈量大于1.2mm时，安装时的塞入阻力过大，现场装配需要借助专用工具敲击，很容易导致塞体端部变形、内部螺纹嵌件错位。

　　塞体的厚度根据变压器箱体板材的厚度做了匹配设计，塞体塞入孔位后，端面与箱体外壁保持齐平，不会出现突出或者凹陷的情况，保证外侧安装的金属板可以完全贴合在箱体表面，不会出现安装间隙。螺纹孔的深度设计为塞体总厚度的三分之二，既保证了螺丝拧入后有足够的啮合牙数，满足金属板的固定载荷要求，又不会因为螺纹孔过深穿透塞体的密封面，破坏塞体整体的密封性能。在实际选型使用时，需要注意塞体的材质适配场景，常规场景下采用耐温120℃的丁腈橡胶即可满足变压器运行的温升要求，如果是高温运行环境下的特种变压器，可以更换为氟橡胶材质的同结构塞体，螺纹嵌件统一采用黄铜材质，避免长期使用出现锈蚀导致螺丝无法拆卸的问题。

　　安装过程中不需要额外涂抹密封胶，只需要将塞体对准孔位均匀按压推入，直到塞体端面与箱体壁完全贴合即可，后续固定金属板时，采用对应规格的十字盘头螺丝拧入预埋的螺纹孔，螺丝的拧入扭矩控制在1.2-1.5N·m，扭矩过大会导致螺纹嵌件从橡胶本体中拔出，扭矩过小则会导致金属板固定松动。这款塞体的设计完全解决了传统密封塞无法集成附件安装功能的痛点，将孔位密封与外侧附件固定两个工序合二为一，既减少了现场装配的零件数量，又提升了整体结构的可靠性，在电源变压器、小型配电柜、户外接线箱等需要孔位密封加外侧附件安装的场景下都有很高的适配性。
