带侧装螺纹孔60.4mm孔径橡胶密封塞

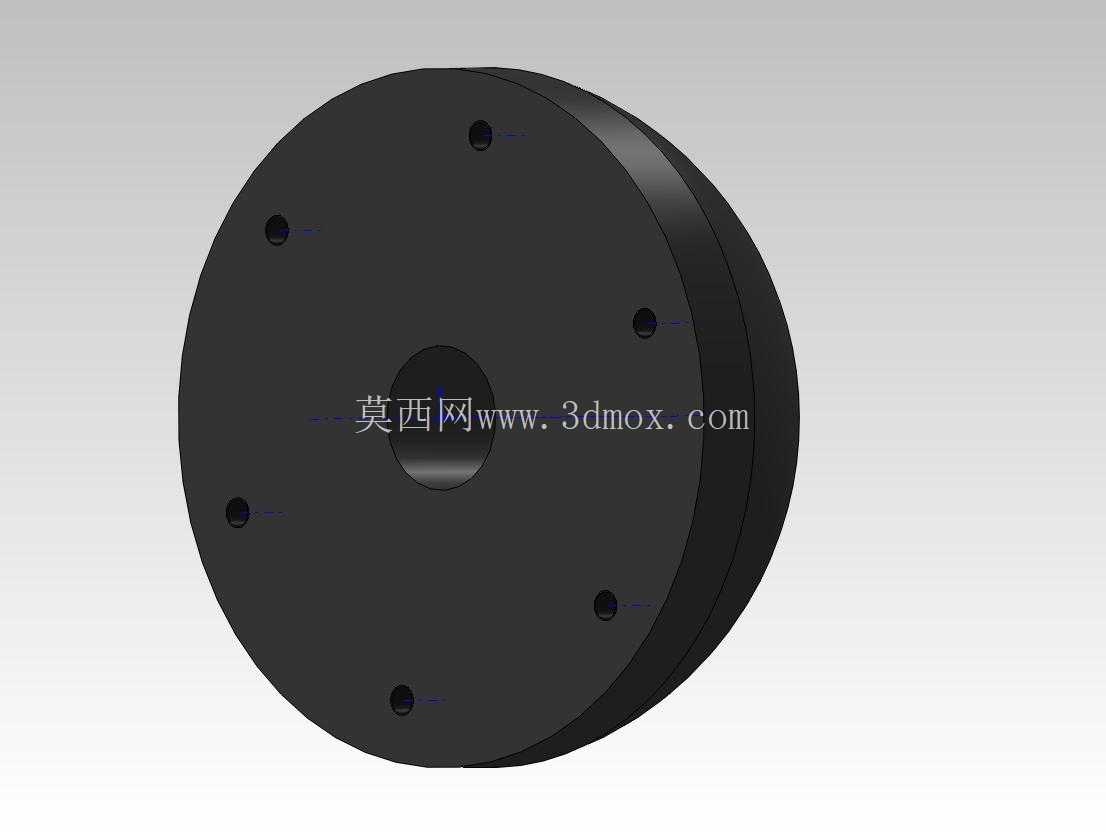

　　在工业管路运维、电力设备腔体密封、化工管线临时封堵这类场景里，适配特定孔径的带安装位橡胶塞一直是现场容易被忽略但直接影响作业可靠性的小部件，这次建模的这款塞体，核心适配60.4mm的安装孔径，专门预留了可兼容2英寸管道接入的中心通孔，同时在塞体端面均匀布置了多组内螺纹安装孔，解决了传统光面橡胶塞安装后易移位、无法兼容在线吹扫作业的痛点。

　　从实际使用场景来看，这类塞体常应用在油浸式电力变压器的腔体临时封堵、工业气体输送管线的预留口密封、大型设备检修期的工艺孔防护场景中——尤其是需要在不拆除密封塞的前提下完成腔体内部氮气吹扫置换的作业环节，传统实心橡胶塞需要整体拔除才能接入吹扫管路，作业过程中外界杂质、水汽容易进入腔体内部，而这款塞体的中心通孔直接匹配2英寸吹扫管道的接入尺寸，作业时只需将吹扫管路对接中心通孔即可完成氮气置换，全程不需要拆除塞体本身，能最大程度降低腔体内部被污染的风险。

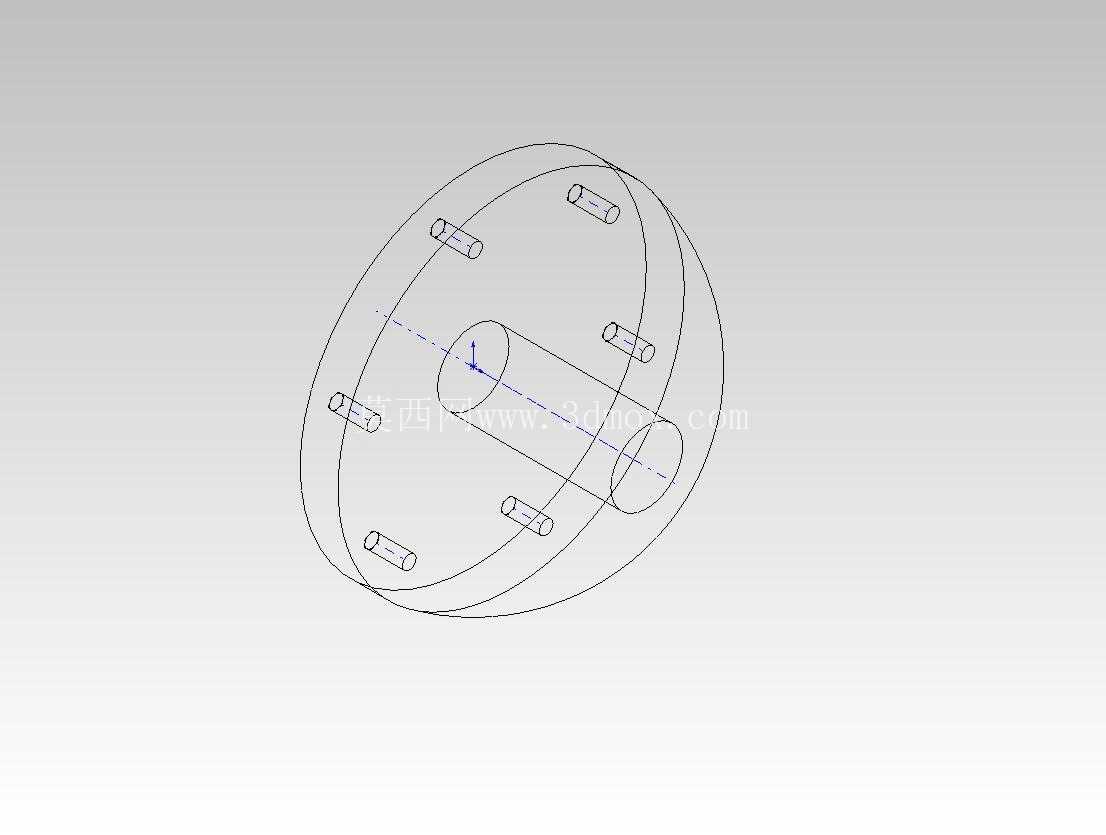

　　设计层面上，塞体整体采用椭球形贴合结构，和60.4mm安装孔的接触段做了微过盈配合设计，过盈量控制在0.8-1.2mm区间，既保证橡胶材质压缩后能完全填充孔壁间隙实现静密封，又不会因为过盈量过大导致安装时塞体卷曲、拆卸时拉伤孔壁。端面均匀分布的6组内螺纹孔，并非用于流体导通，而是作为安装固定点位：现场安装时可以通过配套的简易拔装工具拧入螺纹孔，平稳将塞体压入安装孔内，避免直接敲击塞体导致的橡胶变形、密封面损伤；拆卸时同样可以借助螺纹孔均匀施力，将塞体平稳拔出，不会出现传统塞体因受力不均断裂在孔内的问题。

　　尺寸边界上，塞体最大外径和60.4mm安装孔适配，中心通孔的通径完全匹配2英寸公称管道的内径参数，吹扫作业时氮气流通阻力小于5%，不会出现节流降压影响吹扫效率的问题；端面螺纹孔的深度控制在8mm，不会钻通塞体的密封接触面，避免螺纹位置出现泄漏通道；塞体的椭球弧度经过反复调整，压入孔内后橡胶的压缩应力均匀分布在整个接触圆周上，即使在-20℃到80℃的环境温度区间内，橡胶材质硬度波动的情况下，依然能保持稳定的密封比压，不会出现局部渗漏。

　　很多结构设计人员在选型这类密封堵件时，往往只关注孔径匹配度，忽略了现场作业的配套需求，比如检修时的吹扫作业、安装拆卸的受力点位，这款塞体的设计逻辑就是从现场作业的实际痛点出发，没有做多余的结构冗余：橡胶材质本身的耐油、耐老化特性适配工业场景常见的介质接触需求，中心通孔的设计兼顾了密封和在线作业的需求，端面螺纹孔解决了安装拆卸的施力问题，整体结构没有复杂的异形曲面，建模时所有特征都采用参数化驱动，调整孔径、通孔尺寸、螺纹孔数量时只需要修改对应参数即可快速生成衍生型号，能适配不同管径、不同作业需求的封堵场景。

　　在实际装配验证中，这款塞体压入60.4mm标准孔径后，在0.1MPa的气体压力下保压30分钟无泄漏，接入2英寸吹扫管道以0.2MPa压力持续通入氮气时，塞体不会因为气流反压出现移位、脱出的情况，端面螺纹孔能承受最大500N的轴向拔脱力，完全满足现场检修、临时封堵、长期密封的不同使用需求。和传统的实心橡胶塞、金属堵头相比，这款橡胶塞的重量更轻，安装不需要额外的法兰、紧固件配合，依靠橡胶本身的压缩变形即可实现密封，同时预留的作业接口能减少现场作业的拆装步骤，降低检修过程中的杂质引入风险，在电力设备、化工管线、通用工业设备的预留孔封堵场景中都有很高的适配性。
