高炉风口封堵用半球形橡胶塞结构设计

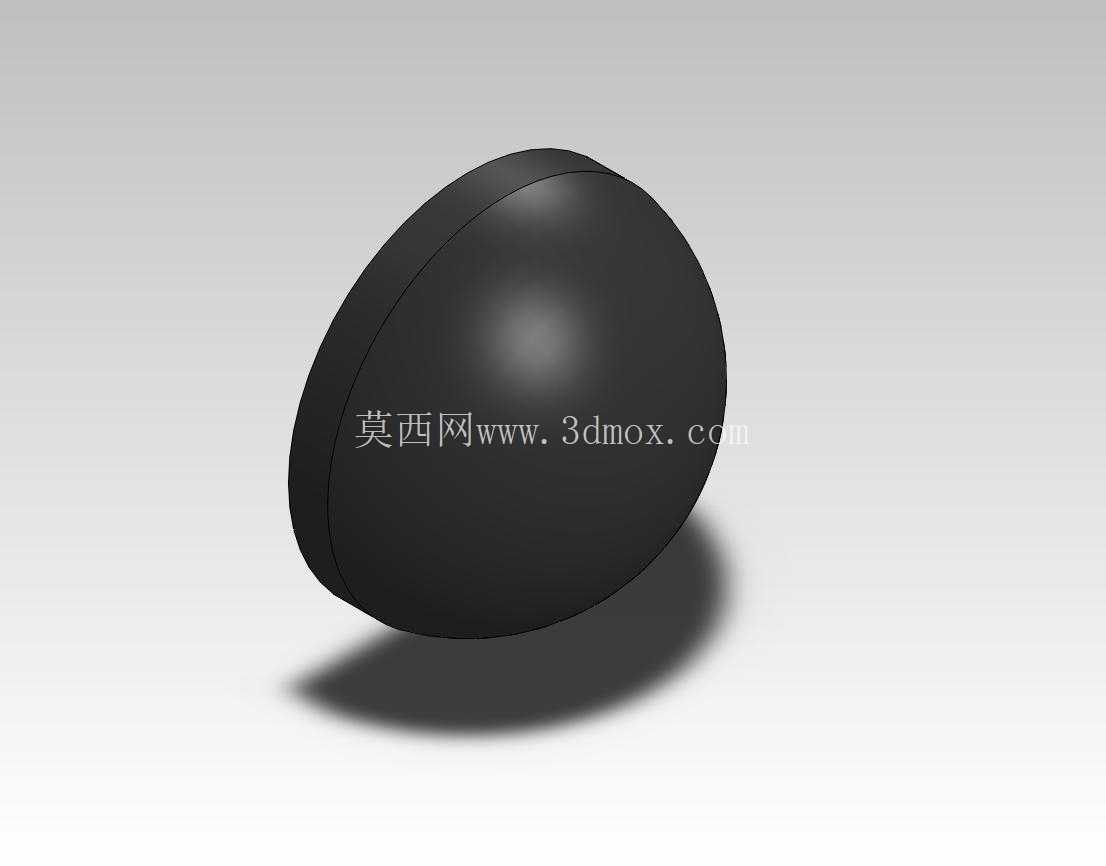

　　直段插接部的外径尺寸与风口内径采用小过盈配合设计，过盈量控制在橡胶材料弹性变形的合理区间内，既保证塞入时的操作阻力在人力可操作范围内，又能在安装完成后依靠橡胶的回弹力形成均匀的面密封，阻断炉内残余煤气与外界的连通通道。从材料选型逻辑来看，塞体整体采用耐温耐老化的丁基橡胶材质，邵氏硬度控制在60-65度区间，硬度偏高的配方可避免塞体在炉内余温烘烤下出现过度软化变形，同时保留足够的弹性补偿能力，应对风口内壁因长期使用产生的轻微划痕、凹凸缺陷，不会因接触面局部不平整出现密封泄漏。在冶金高炉的日常运维与休风检修作业中，风口区域的可靠封堵是保障作业安全、维持炉内压力稳定的关键环节，这款半球形橡胶塞正是针对该场景开发的专用封堵部件。不同于常规管路密封塞，高炉风口的工况存在高温余温、接触面存在轻微积渣磨损、封堵后需承受一定炉内压差的特点，因此在结构设计阶段首先对密封接触面做了针对性优化：塞体采用半球形端头加直段插接部的组合结构，半球形外弧面在塞入过程中可自动适配风口内壁的微小形位偏差，无需精准对中即可顺利滑入安装位置，大幅降低检修人员在高温炉旁的操作时长。

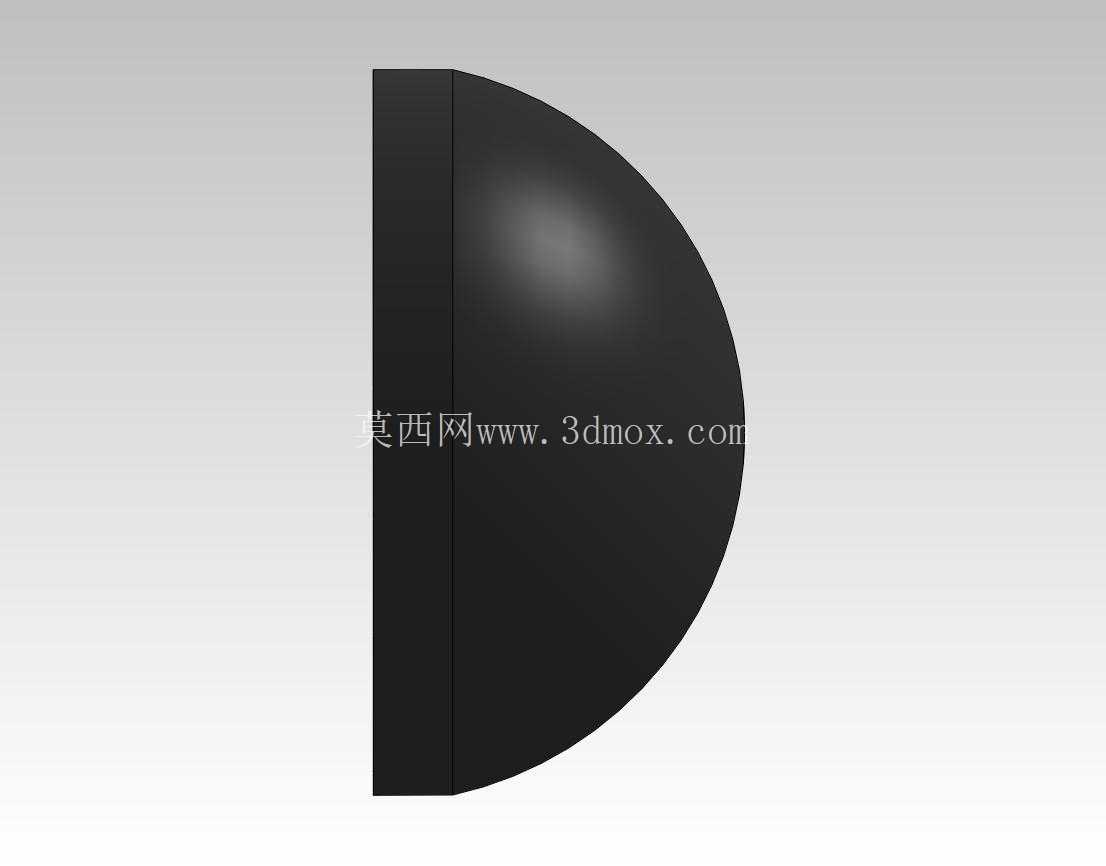

　　塞体的半球端头做了加厚处理，厚度比直段壁厚高出30%，一方面是在塞入过程中半球端头最先接触风口边缘，加厚设计可承受敲击安装时的局部冲击力，避免塞体出现开裂破损；另一方面半球形的外凸结构在炉内正压作用下会产生向外的推力，进一步压紧直段与风口内壁的贴合面，压力越高密封贴合越紧密，形成自密封效应，无需额外的压紧固定机构即可实现可靠封堵。在安装边界设计上，直段插接部的长度经过现场工况校核，完全覆盖风口内壁的磨损常发区域，安装到位后半球端头的平面端与风口外端面基本齐平，不会突出过多影响后续风口装置的复位安装，也不会塞入过深导致取出困难。

　　塞体整体无金属骨架嵌入，完全采用均质橡胶模压成型，一方面避免金属部件与风口内壁硬接触刮伤风口铜套的密封面，另一方面在休风结束需要拔除塞体时，可通过夹持半球平面端的边缘直接施力拔出，不会出现骨架脱落残留炉内的风险。从实际使用场景延伸来看，该结构的橡胶塞不仅可用于高炉计划休风时的风口封堵，在突发风口灌渣、紧急休风的应急处置场景下，也可快速塞入实现临时密封，为后续故障处置争取安全作业时间。设计过程中还对塞体的脱模斜度做了细微调整，直段部分采用1:100的微小脱模斜度，既不影响密封配合的过盈量均匀性，也能降低模压生产时的脱模难度，保证批量生产时的尺寸一致性。

　　塞体表面不做额外的纹理处理，光滑的模压表面可减少塞入过程中与风口内壁的摩擦阻力，同时避免积渣附着在表面影响密封效果。针对长期存放的需求，橡胶配方中添加了适量的防老剂组分，可在常规仓储条件下存放3年以上不会出现硬化、开裂现象，满足冶金企业备件储备的管理要求。在结构验证阶段，通过模拟工况测试，该塞体可在0.15MPa的反向压差下保持24小时无泄漏，完全覆盖高炉休风时的炉内残余压力范围，同时在150℃的余温环境下持续放置4小时不会出现变形、软化失效，匹配风口区域休风后的温度变化曲线。不同于通用橡胶塞的通用化设计，这款塞体的所有尺寸参数均围绕高炉风口的实际安装空间定制，半球端头的曲率半径与风口内缘的倒角尺寸相匹配，塞入时不会出现卡滞，直段部分的外径公差控制在±0.5mm以内，保证同规格塞体的互换性，无需针对单个风口做适配打磨，可直接取用安装，大幅提升检修作业效率。
