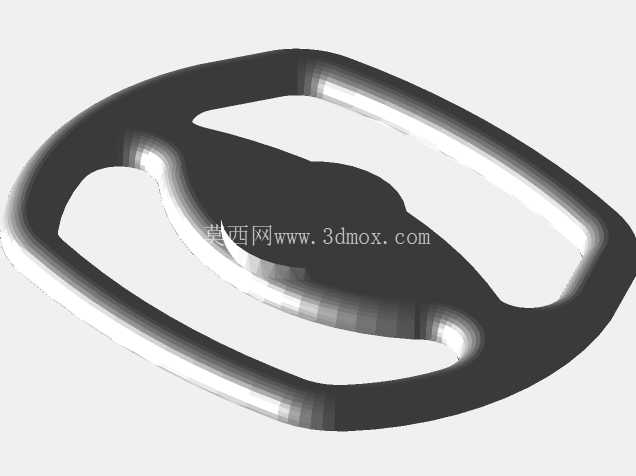

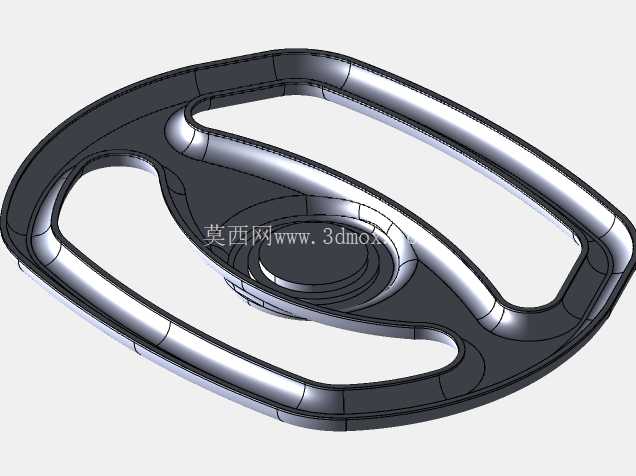

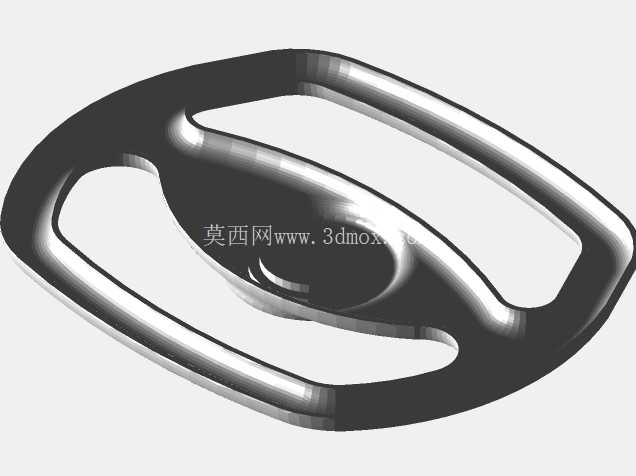

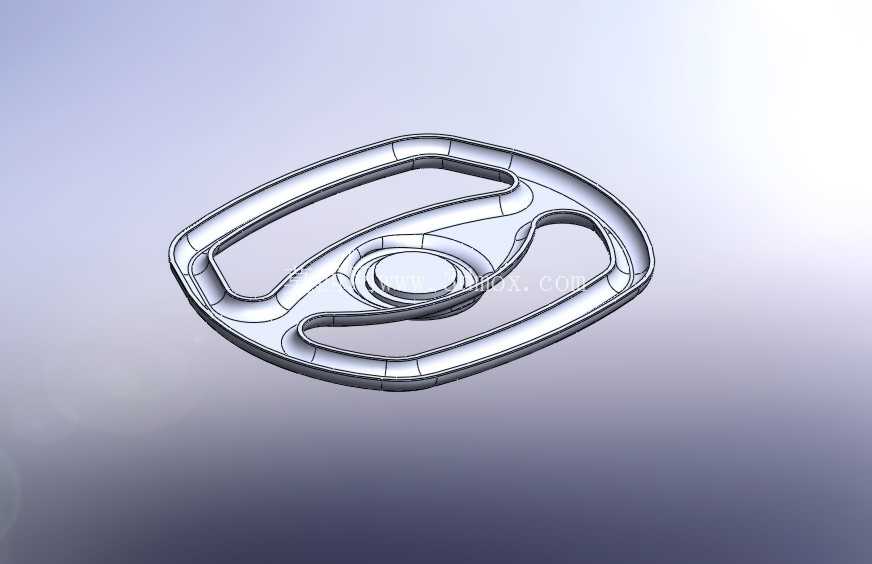

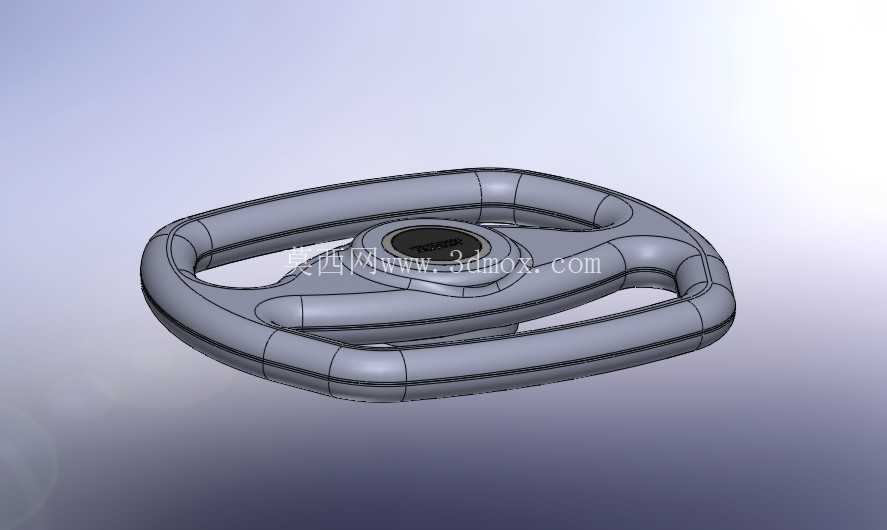

长面包车车架底盘分段结构设计

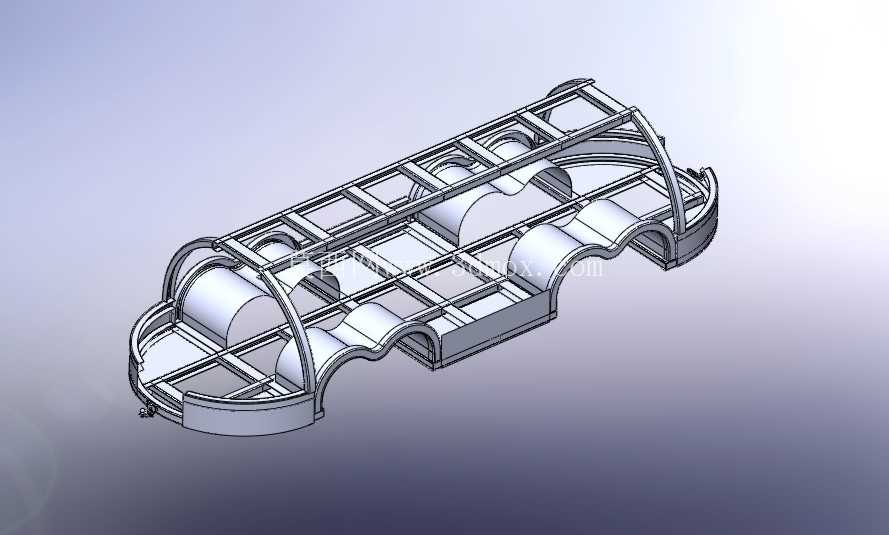

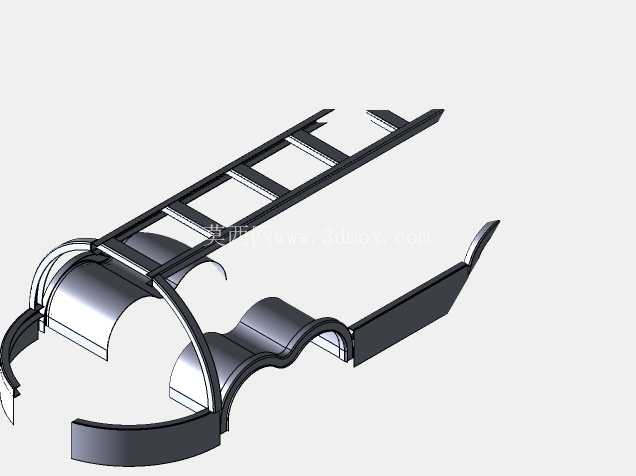

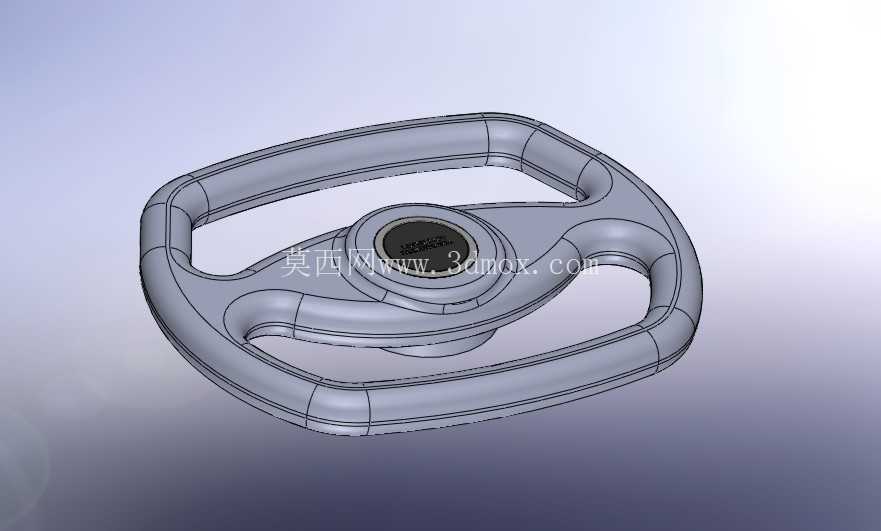

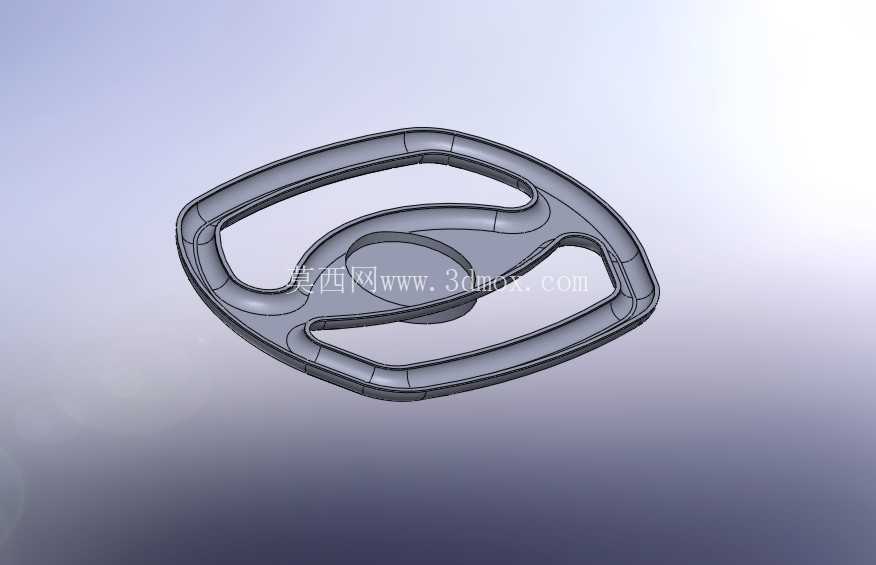

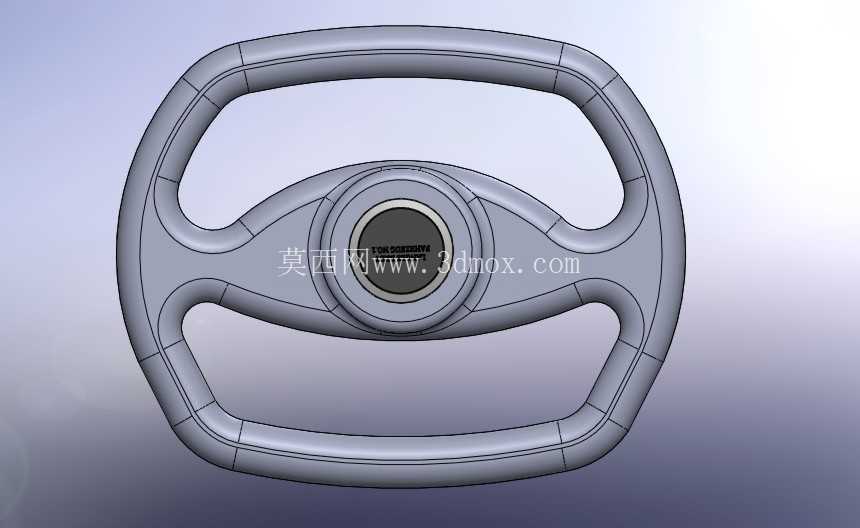

　　本次呈现的是长面包车第四段的车架底盘承载框架结构，属于整车底盘中段的核心承载组成部分，在整车结构中承担着连接前后段底盘、承载车内乘员与装载重量、固定车内安装部件的核心作用。从实际应用场景来看，这类分段式长面包车底盘结构，多用于轴距加长的多座客运面包车、城市短途物流配送面包车、专用改装长轴面包车的底盘搭建，相比整体式底盘，分段式设计更适配不同轴距的衍生车型开发，能够在同一底盘平台基础上，通过调整中段框架的长度快速衍生出不同载客、载货版本的车型，大幅缩短整车开发的周期，降低模具开制与生产适配的成本。

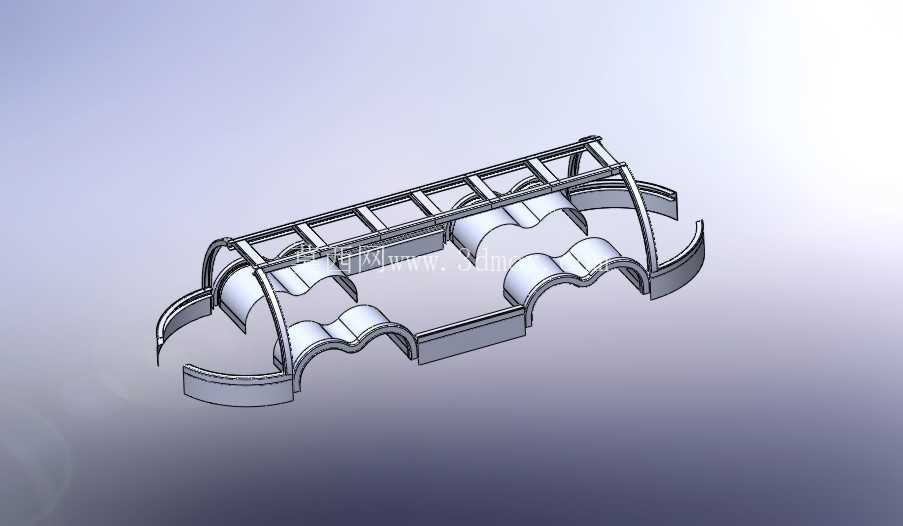

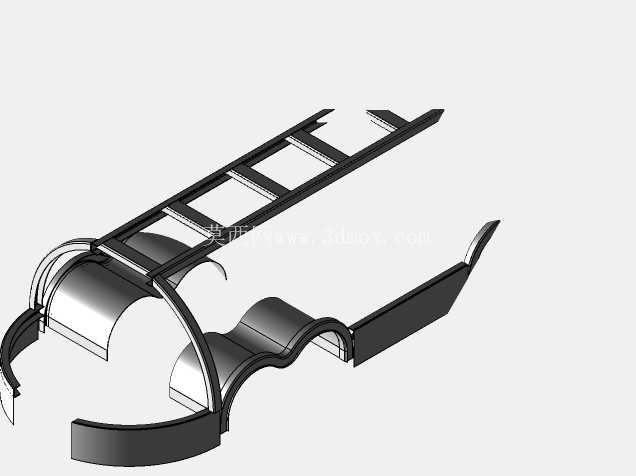

　　从结构功能特性来看，该段框架采用纵横梁交错的笼式承载设计，纵向设置多根平行的主承载纵梁，沿车身长度方向贯通该分段的前后连接端，保证纵向力的顺畅传递，横向则根据车内安装点位的需求，设置多根不同高度的横梁，既承担横向抗扭的作用，也为后续安装座椅、地板、内饰护板、车载附属部件提供精准的安装基准面。框架上预留的多处弧形安装位，是为了适配车内轮拱凸起、管线排布、座椅固定点的位置需求，避免后续装配出现结构干涉，同时弧形过渡的结构相比直角焊接结构，能够有效分散应力集中点，提升框架在颠簸路面行驶时的抗疲劳强度，减少长期载荷下的结构变形风险。

　　在设计思路上，该结构优先考虑了生产制造的工艺可行性，所有梁体的截面均采用统一规格的型材设计，减少生产过程中的型材种类，降低物料管理与加工换型的成本；所有连接位置均预留了标准的焊接坡口与装配定位缺口，方便生产过程中的快速定位装夹，无需额外制作复杂的定位工装即可完成该分段的组焊作业。针对自动化生产的需求，框架上的所有安装孔位均采用统一的孔距标准，能够适配自动化焊接设备的编程路径，减少人工焊接的误差，提升批量生产的一致性。考虑到底盘分段后续需要和前后段底盘完成拼接，该分段的前后连接端均设计了带定位销孔的连接法兰，拼接时可通过定位销快速完成同轴定位，再通过满焊或者螺栓连接的方式完成整体固定，有效控制整车底盘的形位公差，避免拼接后出现底盘扭曲、四轮定位参数失准的问题。

　　从安装边界与尺寸适配来看，该分段框架的宽度完全适配长面包车的标准车体宽度，两侧的弧形凸起位置刚好对应车内轮拱的安装空间，不会占用车内的有效乘坐与装载宽度；框架的整体高度处于底盘地板的安装基准面以下，安装完成后上方能够铺设平整的地板结构，保证车内地面的平整度。框架下方预留了足够的管线排布空间，刹车管路、燃油管路、电路线束均可沿着纵梁内侧的预留卡扣位进行固定，避免管线外露被路面飞溅物击打损坏，也方便后续维修时的管线拆装。需要注意的是，该分段作为底盘开发的中间状态结构，部分细节安装位仍需根据最终车型的配置进行适配调整，比如不同座椅布局的车型需要对应调整横梁上的座椅固定孔位置，新能源版本车型则需要在框架上额外预留电池包的安装吊点，这些调整都可以在现有框架基础上完成，无需对主承载结构进行大改，具备极强的衍生适配能力。

　　在实际装车验证环节，该分段结构需要通过扭转刚度测试、垂直载荷疲劳测试、纵向冲击测试等多项底盘性能测试，保证在满载工况下经过复杂路面长期行驶后，框架的变形量控制在设计允许范围内，不会出现焊缝开裂、梁体变形等问题。框架的材质选用常规的汽车底盘用高强度钢材，兼顾结构强度与材料成本，焊接完成后经过电泳防腐处理，能够适应雨天、融雪盐蚀等复杂使用环境，提升底盘的整体使用寿命。
