多工位酥油定量灌装设备结构设计

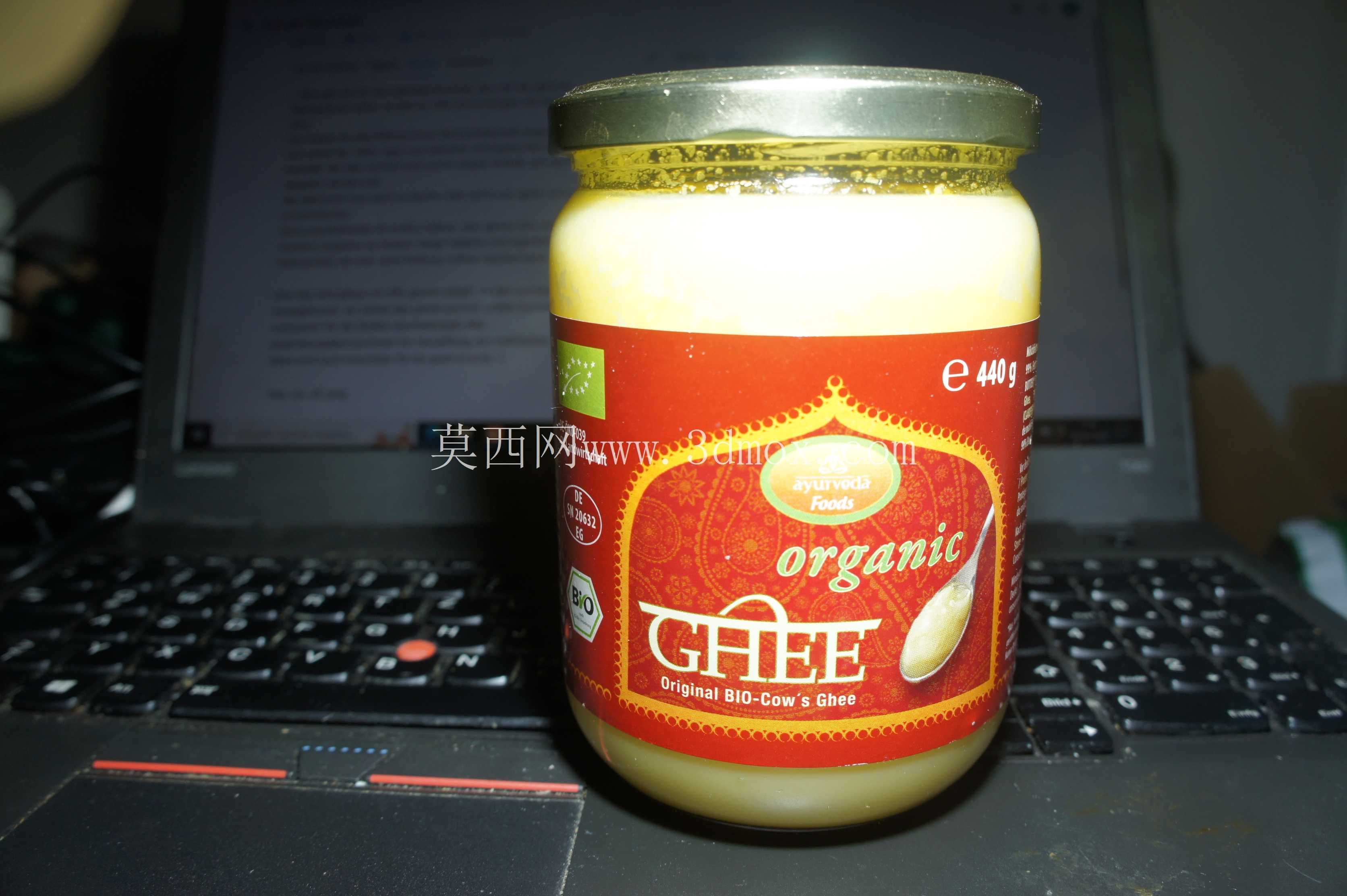

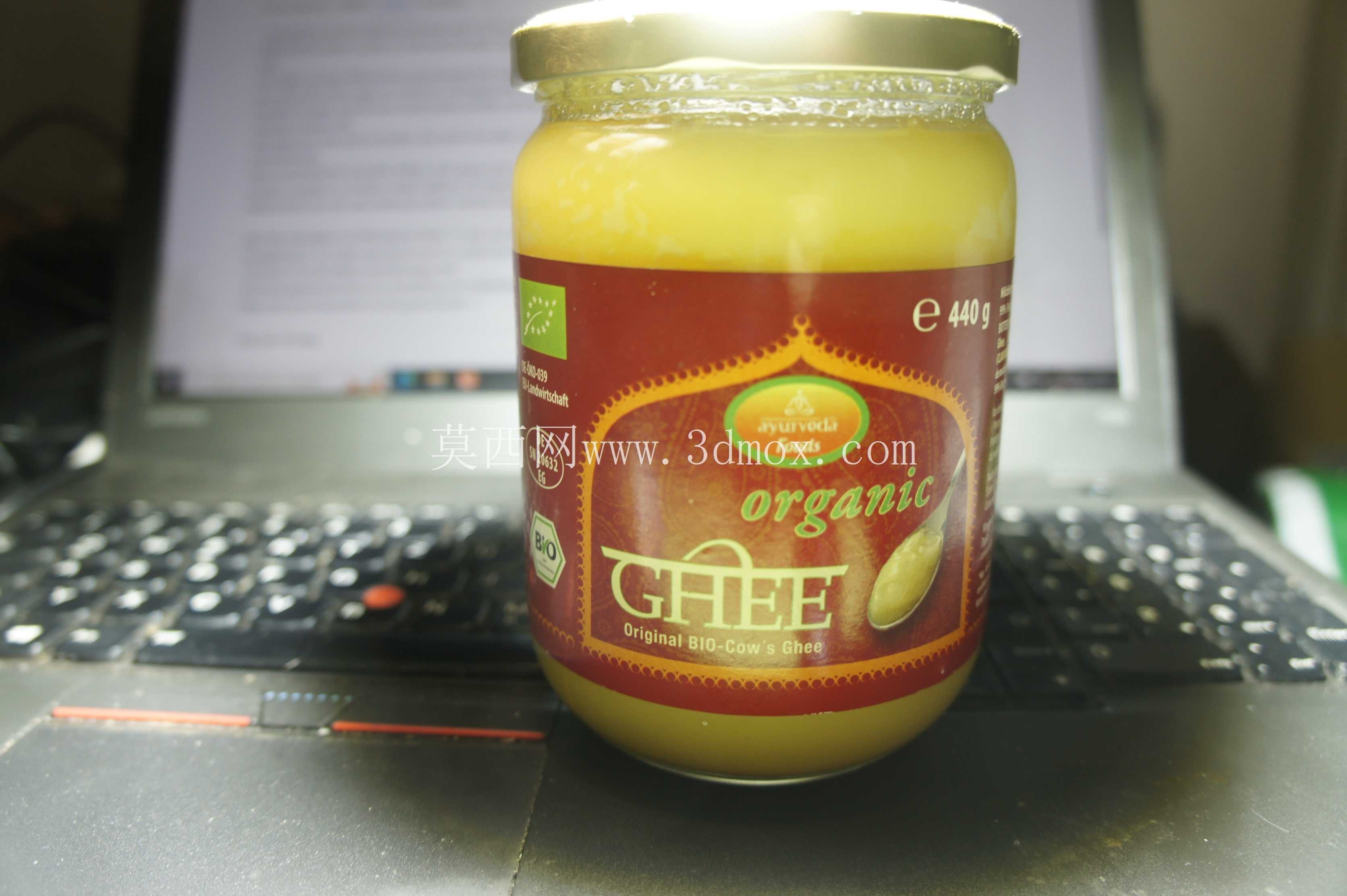

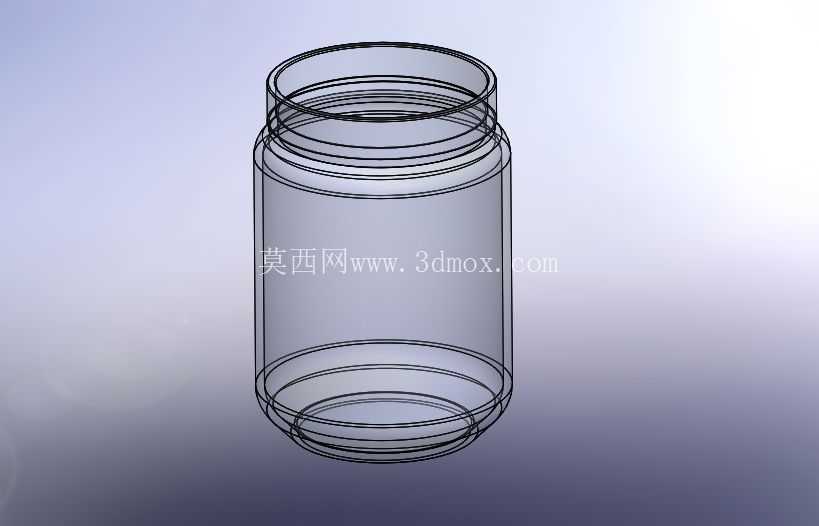

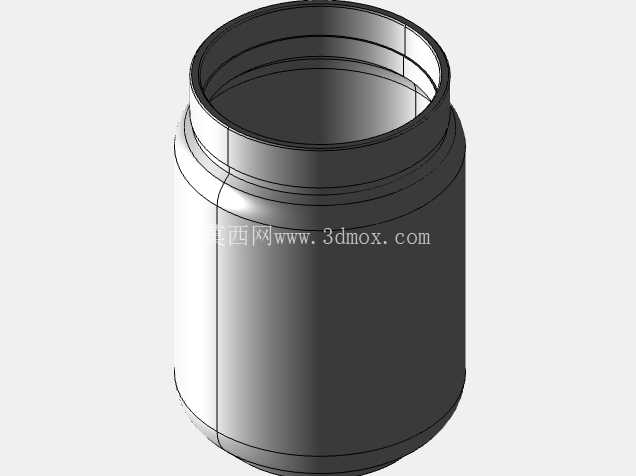

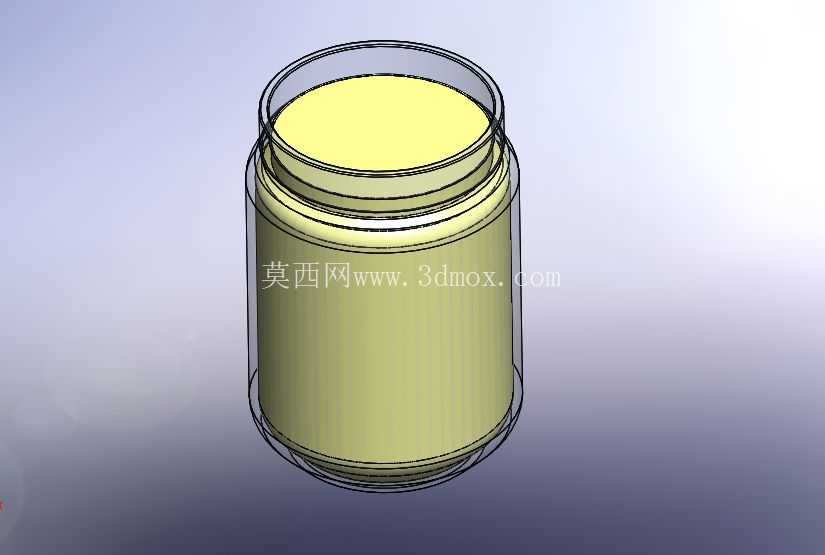

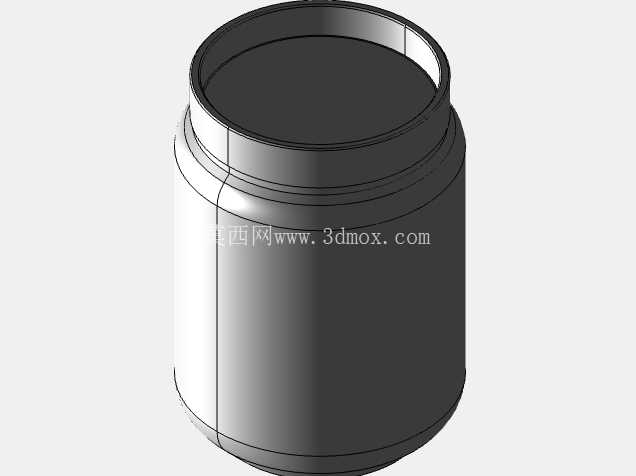

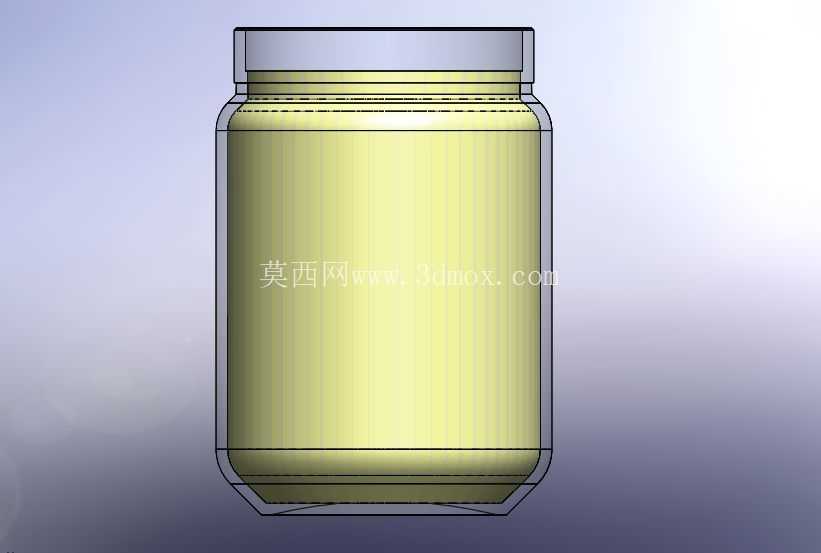

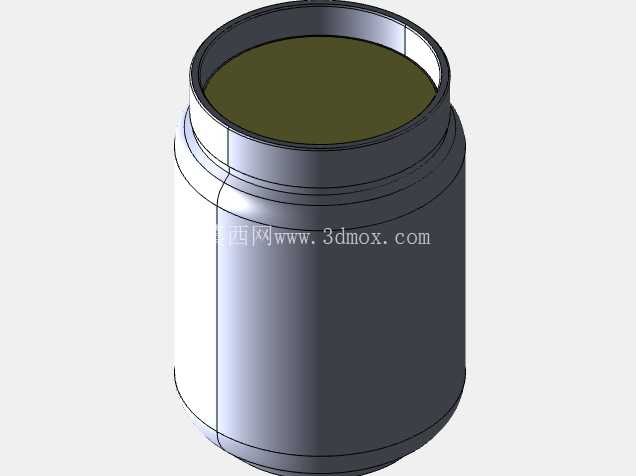

　　这款多工位灌装结构的设计初衷，是针对乳脂类酥油产品的小批量分装场景做适配，区别于常规流体灌装设备，它需要兼顾半固态油脂的灌装流畅性、多工位同步作业的效率，以及家用、小型餐饮场景的分装精度需求。从实际应用场景来看，这类设备主要面向小型食品加工坊、民俗用品加工点的酥油分装作业，适配440克容量的圆形塑料容器，单批次可完成24个容器的同步灌装，相比单头灌装设备，作业效率提升4倍以上，同时不需要复杂的电控系统配合，纯机械结构即可完成定量出料的动作，对小型作业场景的场地供电、操作人员技术门槛要求更低。

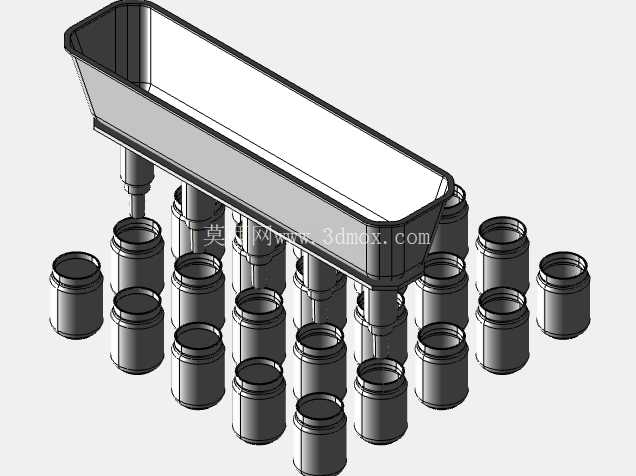

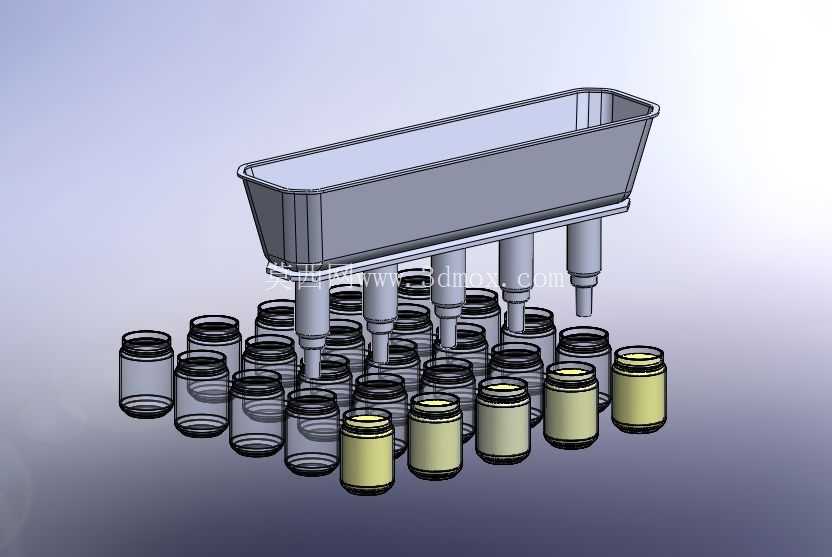

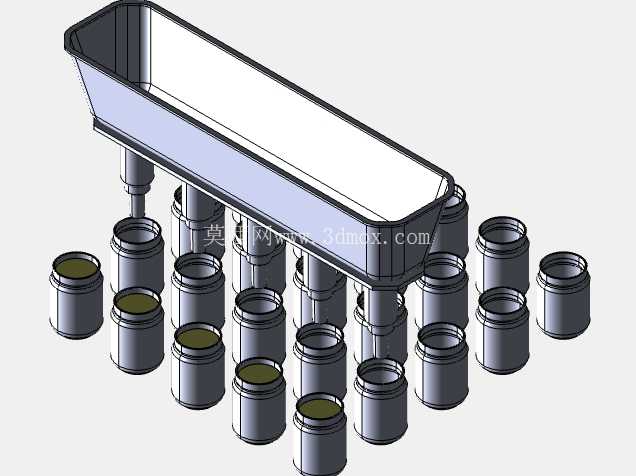

　　从设备功能特性来看，上方的长槽形储料仓做了倾斜内壁设计，避免半固态酥油在仓内堆积挂壁，储料仓下方均匀排布6组灌装出料头，每个出料头对应4个容器的工位，出料口做了缩径处理，灌装时不会出现油脂沿容器外壁流淌的问题，出料行程做了固定限位设计，每次下压出料的量误差控制在2克以内，满足食品分装的净含量误差要求。下方的容器定位台做了和容器外径匹配的沉孔定位槽，每个沉孔的位置和上方灌装头的同轴度误差控制在0.5mm以内，灌装时容器不会出现偏移，避免酥油洒出。

　　设计思路上没有采用复杂的活塞泵送结构，而是利用半固态酥油在常温下的流动性特性，通过灌装头的上下位移来控制出料通断，结构件数量比常规活塞灌装机减少60%，后期维护只需要定期更换出料口的密封胶圈即可，不需要对泵送结构做拆解清洗，适配酥油产品易凝固、需要定期清理料道的使用需求。储料仓的边角全部做了R10的圆角过渡，没有清洁死角，每次换产或者作业结束后，用热抹布即可擦拭干净料仓内壁，不需要用强碱类清洁剂冲洗，符合食品接触设备的卫生设计要求。

　　从安装边界和外形尺寸来看，设备整体的横向宽度适配常规1.2米宽度的操作工作台，不需要额外定制安装支架，直接放置在水平台面上即可作业，底部预留了4个M8的固定螺栓孔，如果需要固定在台面上，只需要对应打孔锁紧即可，设备整体高度不超过800mm，操作人员站在工作台前即可完成放瓶、启动、取瓶的全流程操作，不需要抬手或者弯腰作业，符合人体工程学的操作高度要求。灌装头的下行行程做了可调设计，如果后续需要更换不同高度的容器，只需要调整灌装头的限位螺母位置即可，不需要更换整套出料结构，适配一定范围内的容器规格调整需求。

　　在结构细节处理上，所有和酥油接触的零部件都采用了食品级304不锈钢材质，不会和油脂发生反应产生异味，出料口的密封件采用食品级硅橡胶材质，耐油脂腐蚀，长期使用不会出现硬化开裂的问题。定位台的沉孔深度做了15mm的设计，容器放入后不会因为轻微的碰撞出现倾倒，同时取放时不需要额外的解锁动作，直接向上提起即可取出容器，操作流畅度更高。设备的传动部分全部隐藏在储料仓的后方壳体内部，作业时操作人员不会接触到运动部件，避免出现夹手的安全隐患，不需要额外加装安全防护门，进一步压缩了设备的整体占用空间。

　　针对酥油在低温环境下流动性变差的问题，储料仓的外壁预留了加热片的安装槽位，如果作业环境温度低于15摄氏度，可以加装低压加热片对储料仓做恒温加热，保证酥油保持合适的流动性，不会出现出料不畅、定量不准的问题，加热片的供电采用24V安全电压，不会出现漏电的安全隐患。整套设备的结构拆解后，所有零部件都可以通过常规的机加工方式制作，不需要开模，适合小批量的设备定制生产，单台设备的制造成本比市售同产能的全自动灌装机低70%以上，非常适合小型生产场景的设备投入预算。
