SLA光固化3D打印多通流体阀壳体结构

　　该多通流体壳体结构主要面向小批量流体控制场景的快速试制需求，适配SLA光固化3D打印工艺的成型特性，可直接用于低压流体回路的功能验证与小批量装机测试。从实际应用场景来看，这类多通壳体常出现在实验室流体分配系统、小型水处理设备的支路集成、定制化气动控制回路中，替代传统多接头拼接的管路结构，减少管路连接点的泄漏风险，同时压缩整体安装空间。

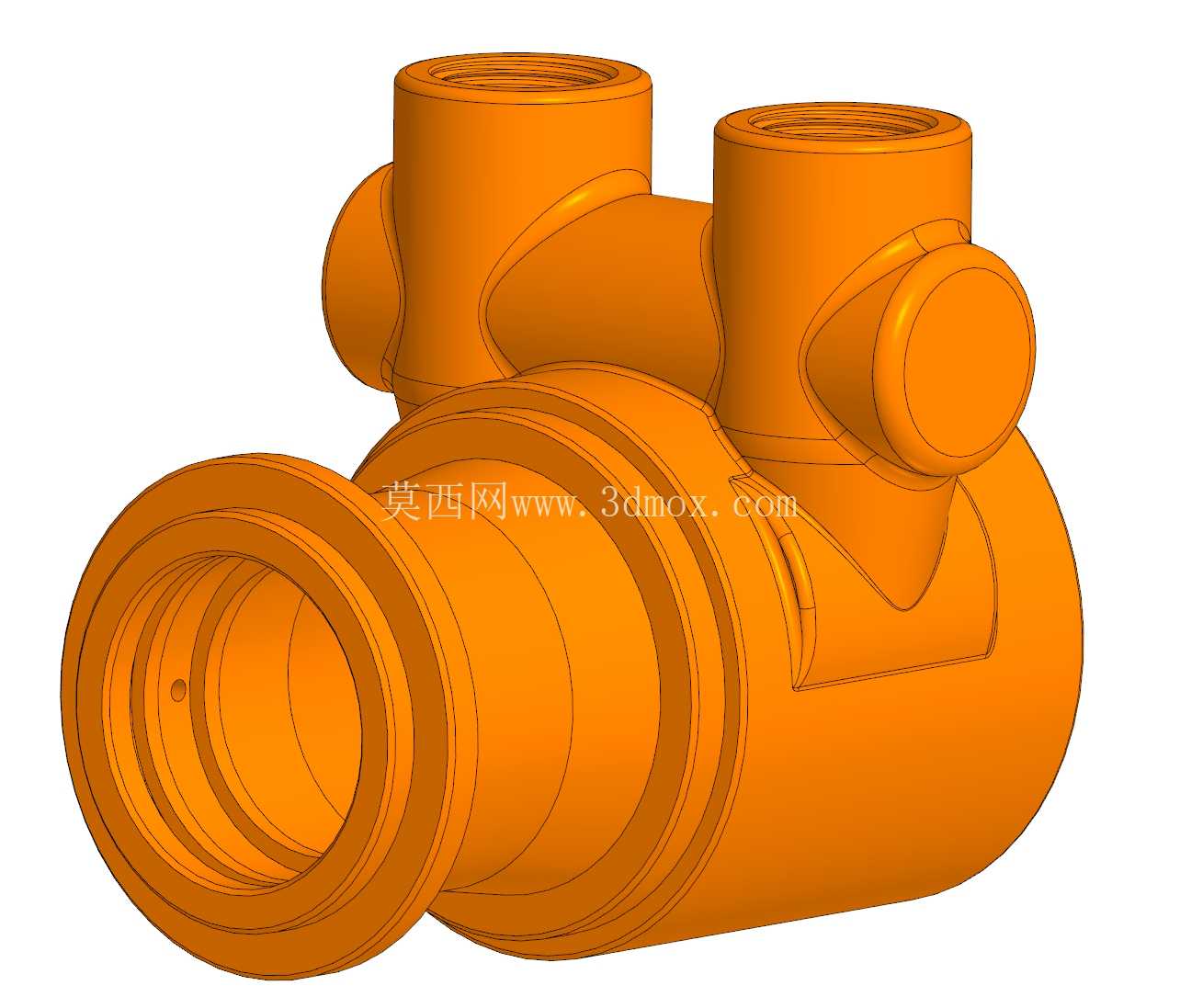

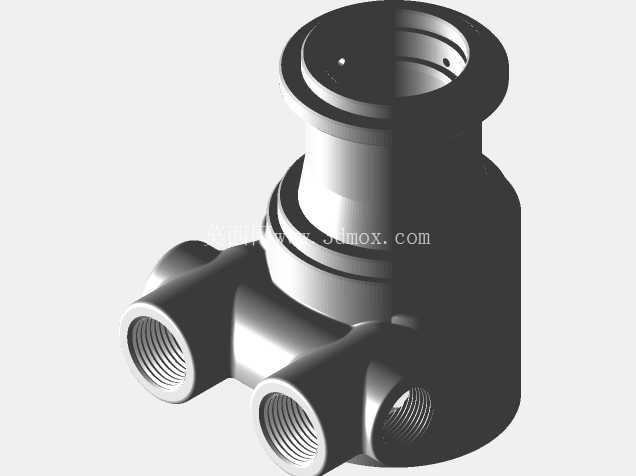

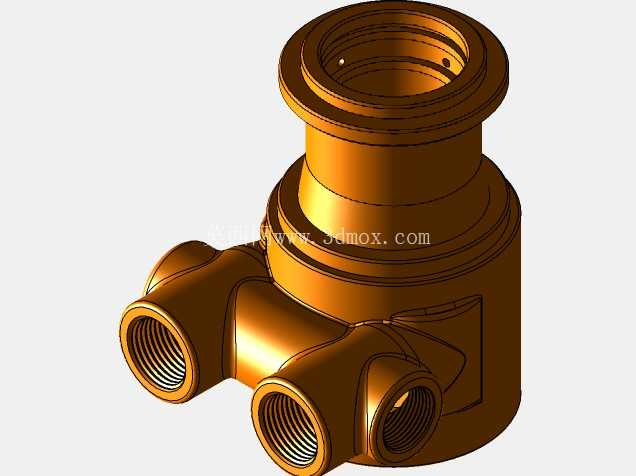

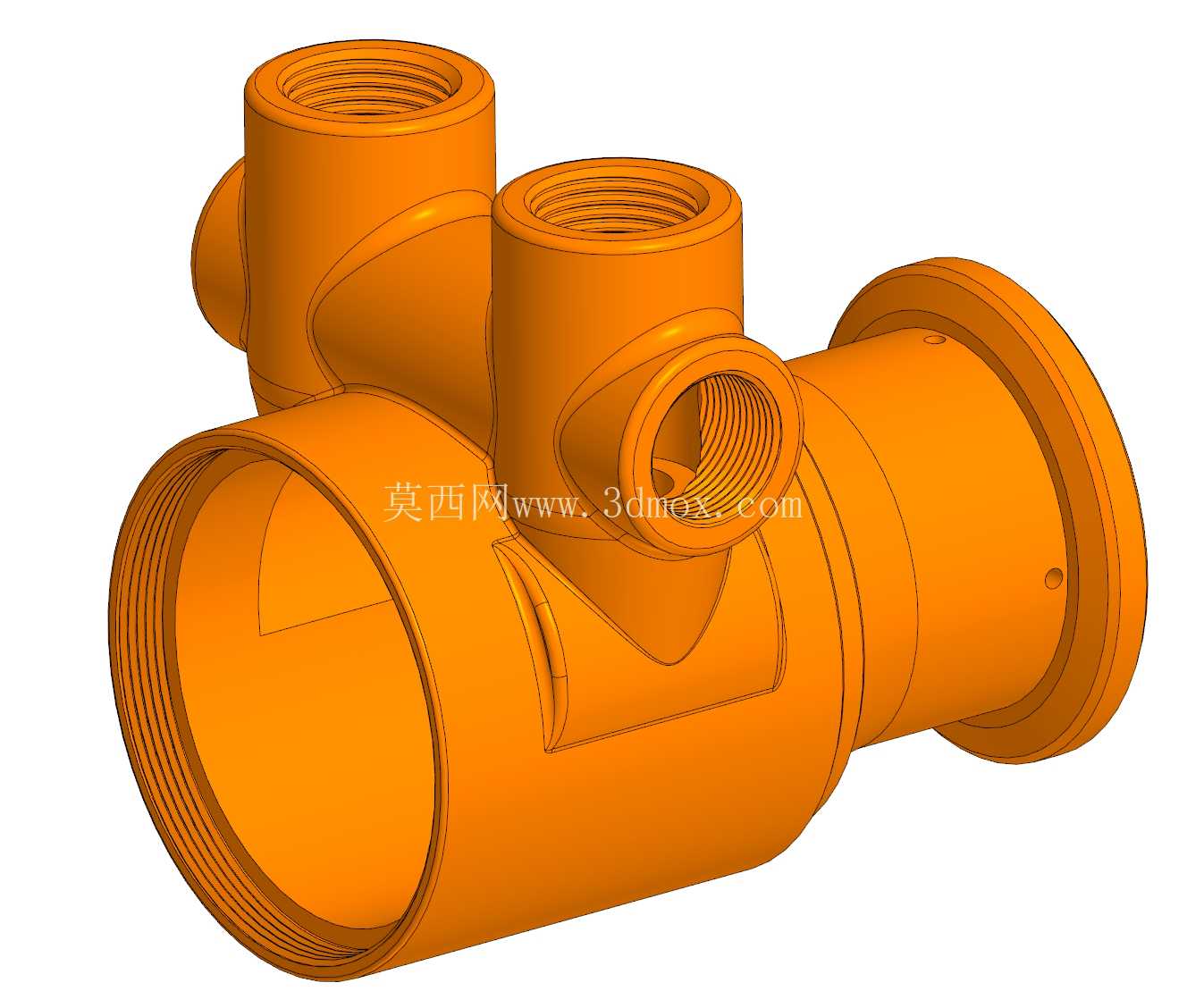

　　从功能特性上看，主体采用大口径主通径设计，主筒体两端带法兰连接结构，可直接对接同管径的管路或设备端口，法兰端面预留的密封安装位可适配O型圈或平面密封垫，满足低压工况下的密封要求。筒体上延伸出的四个不同朝向的内螺纹接口，分别对应不同支路的流体接入或引出需求，接口的内螺纹尺寸经过适配性设计，可直接拧入标准外螺纹管路接头，无需额外加工转接结构。各支路与主筒体的连接位置采用大圆角过渡结构，一方面降低流体在转角位置的阻力损失，减少湍流产生，另一方面避免3D打印过程中出现应力集中导致的成型缺陷，同时提升壳体整体的结构强度，承受管路内部压力时不会在连接处出现开裂。

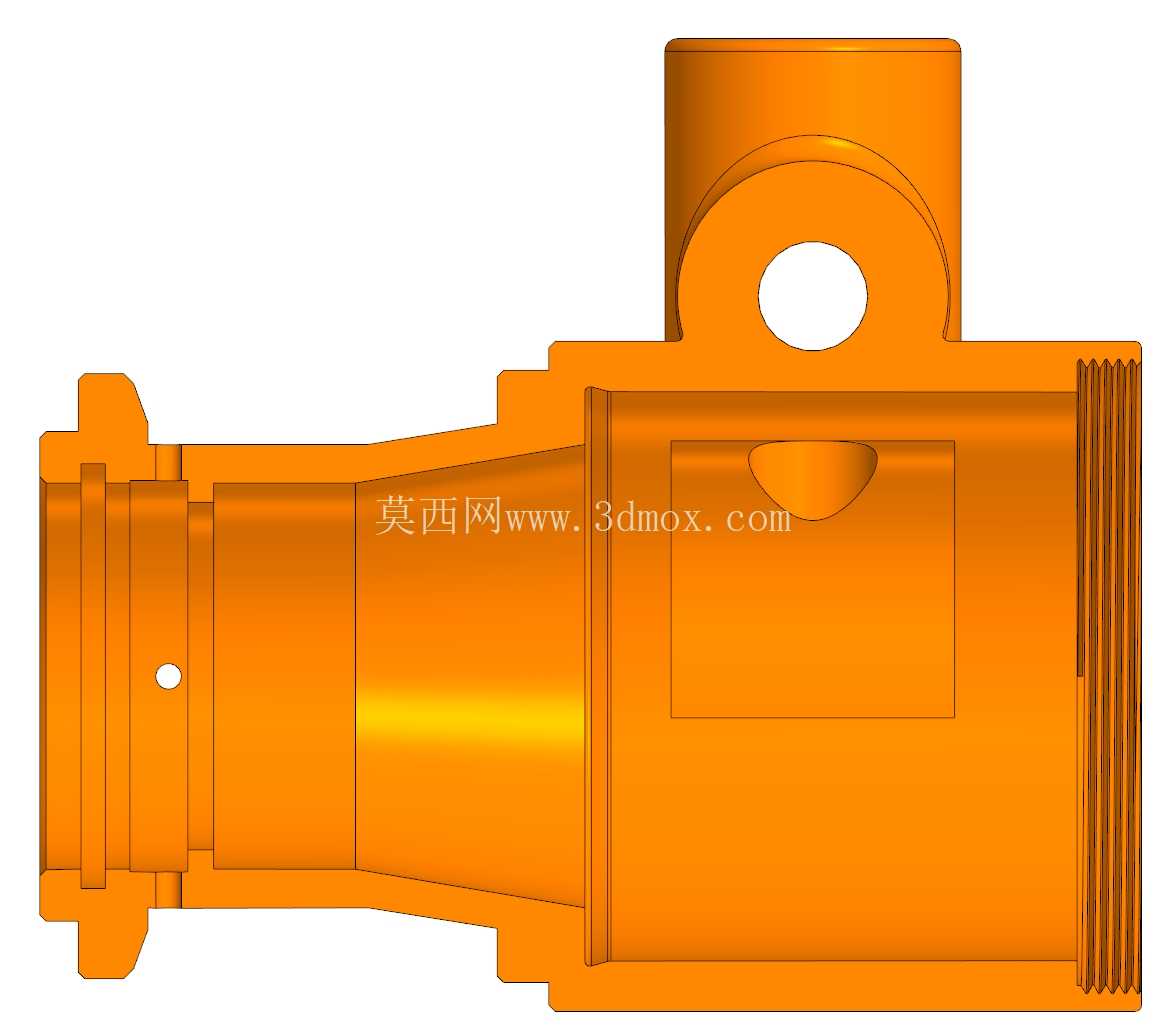

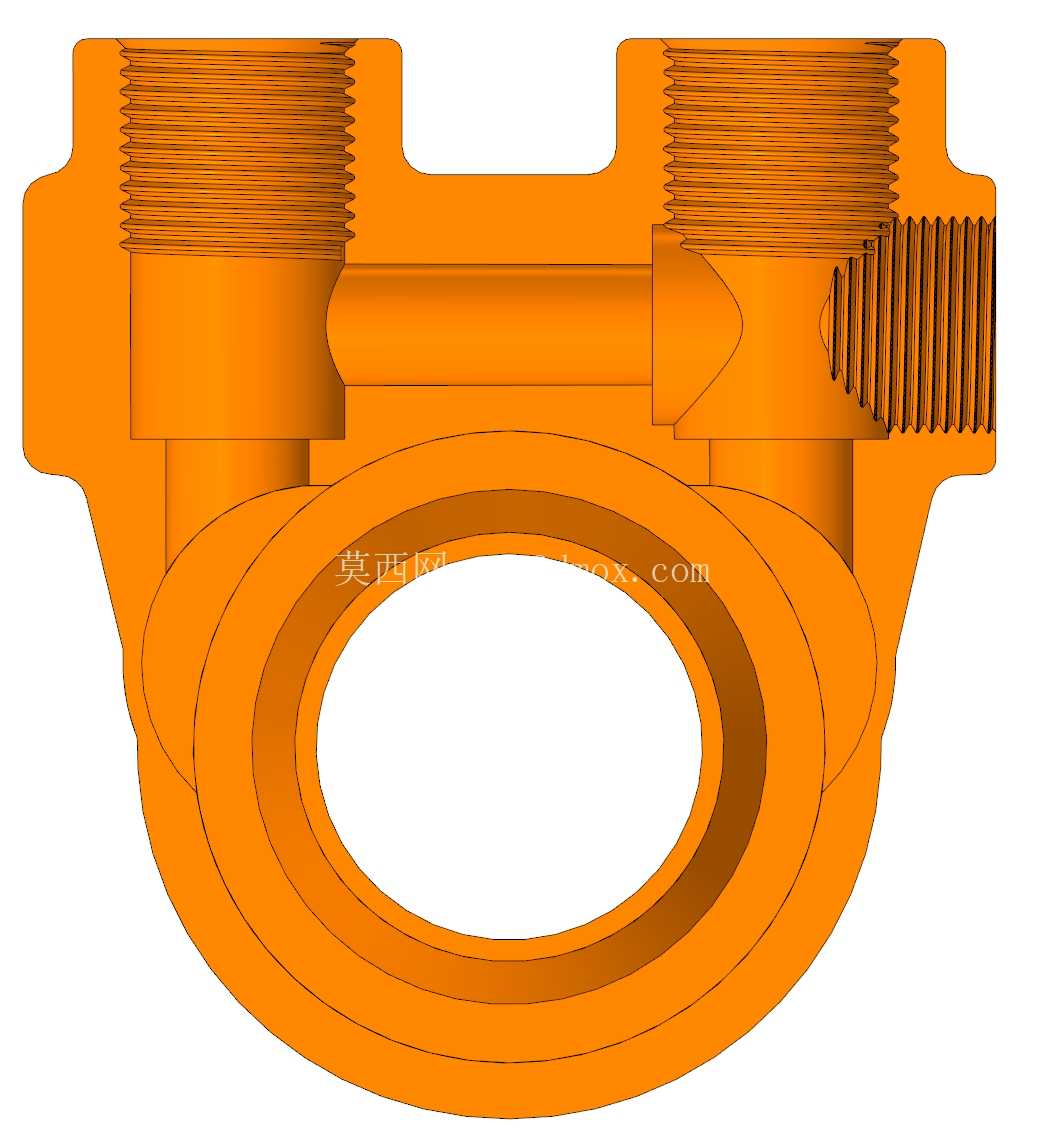

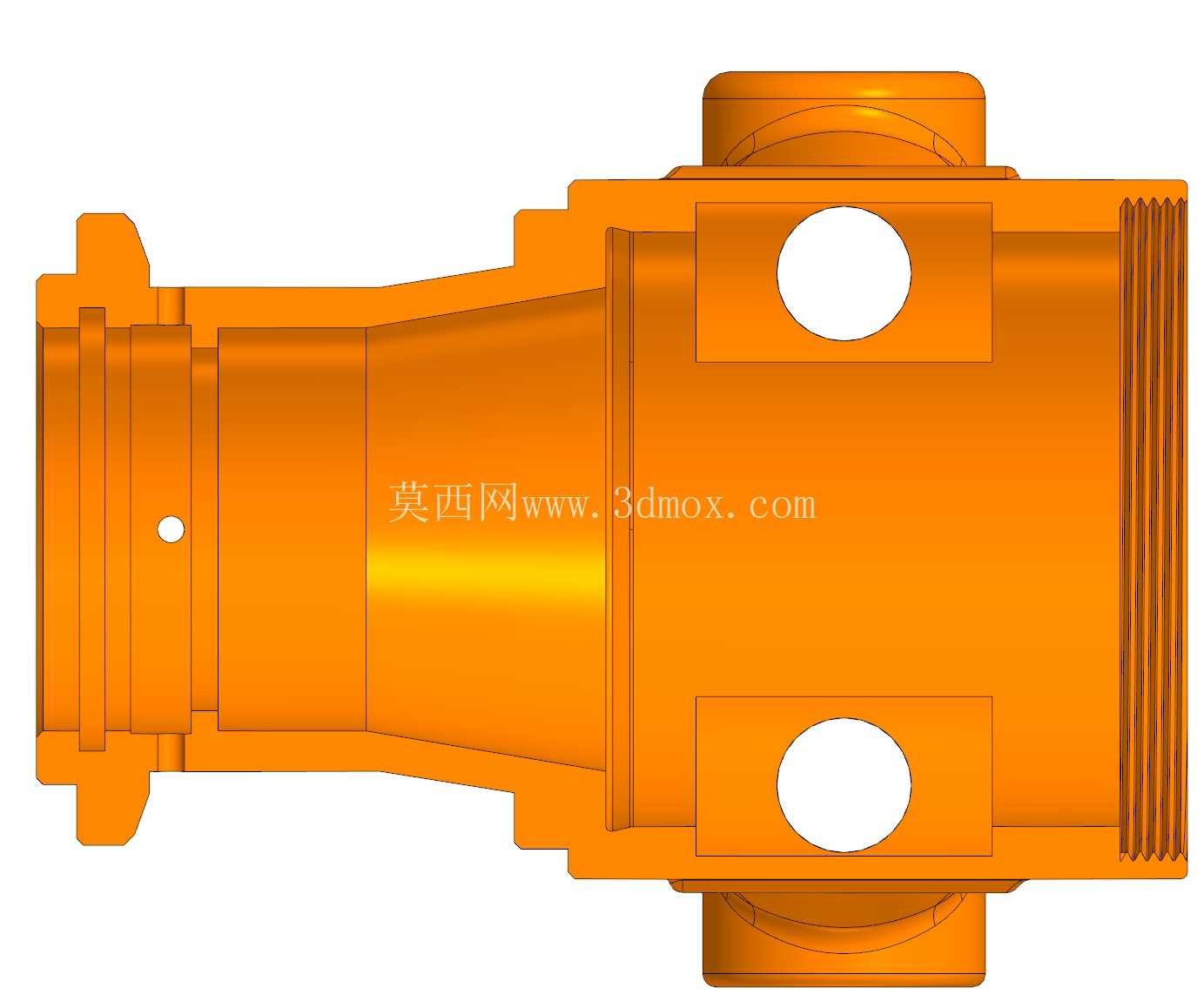

　　设计过程中充分考虑了SLA工艺的成型限制，所有内壁的转角位置均做了圆弧过渡，没有小于工艺最小成型角度的悬空结构，打印时无需添加过多支撑即可保证内壁的光洁度，减少后期打磨处理的工作量。各接口的内螺纹采用适合3D打印的牙型设计，牙顶预留了0.1mm的后处理余量，打印完成后经过简单的丝锥回牙即可达到标准螺纹的配合精度，避免打印过程中螺纹牙型出现缺损导致的配合失效。主筒体的壁厚经过均匀化处理，整体壁厚保持在2.5mm-3mm之间，既保证壳体承受0.6MPa以内流体压力的结构强度，又避免壁厚不均导致的打印固化变形，同时控制打印材料的消耗，降低单件试制成本。

　　安装边界方面，主筒体的总长度控制在适配常规管路安装的空间范围内，两端法兰的安装孔位采用对称分布设计，可适配标准法兰的连接尺寸，安装时无需额外定制转接法兰。各侧置接口的朝向经过空间布局优化，相邻接口之间预留了足够的扳手操作空间，安装管路接头时不会出现工具干涉，可直接在紧凑的设备舱内完成装配。主筒体底部的平面结构可作为安装定位面，直接通过管卡或支架固定在设备安装板上，无需额外设计定制化的安装固定结构。

　　从流体性能角度考虑，各支路接口的轴线与主筒体轴线的夹角经过流道仿真优化，流体从主通道分流到各支路时的流阻控制在较低水平，不会出现明显的压力损失，同时避免支路交汇处出现流体滞流区，减少流体介质中的杂质在壳体内沉积的可能。壳体内部的流道表面经过打印后处理可达到Ra3.2的光洁度，满足常规水、气动介质、低粘度化学流体的输送要求，不会因为内壁粗糙导致的杂质挂壁影响流体洁净度。对于需要进行承压测试的场景，该结构打印完成后经过简单的表面涂覆处理，即可提升壳体的密封性能与承压能力，满足短期测试工况的使用需求，相比传统机加工的金属壳体，试制周期可缩短70%以上，特别适合产品研发阶段的快速迭代验证。
