气动工具配套多规格锤击提取工作头

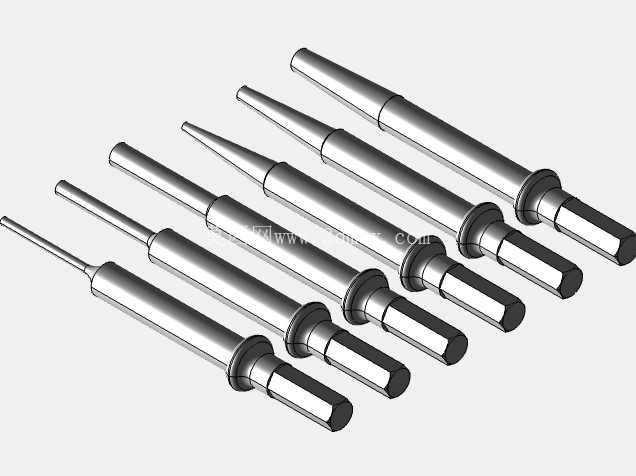

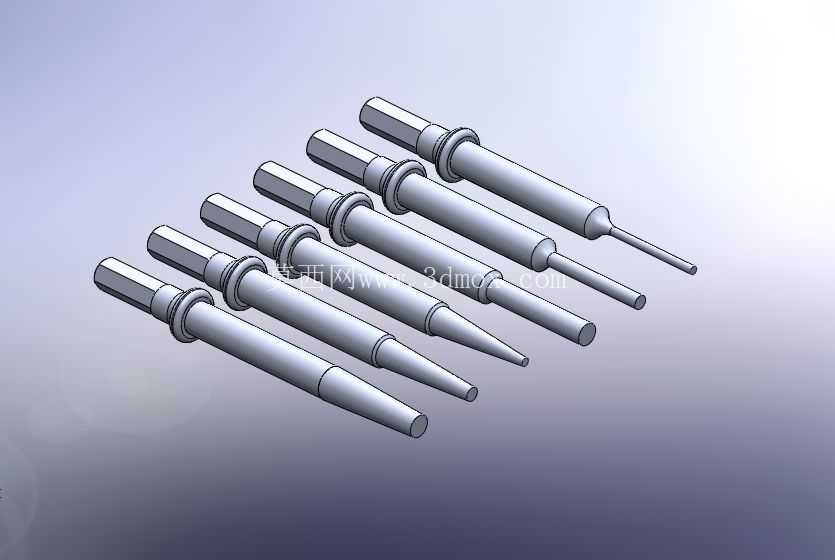

　　在自动化产线的气动工具改造场景中，这类提取工作头是实现设备末端执行件快速自动更换的核心配套部件，主要适配气动锤类冲击作业终端，解决多工序切换时人工更换作业头效率低、定位精度差的问题。整套工作头采用同安装基准、不同作业端的系列化设计，共包含六款不同端部形态的提取件，所有部件的柄部安装尺寸完全统一，可直接适配同一款气动锤的夹装接口，无需额外调整夹头锁紧行程或更换连接套，能够在自动换头机构的推送下完成快速插拔锁紧，适配电子元器件组装、小型零部件压装、精密冲铆、窄位取件等多类轻载冲击作业场景。

　　从结构设计逻辑来看，柄部统一采用带环形定位槽的圆柱结构，定位槽的位置、宽度、深度公差控制在0.02mm范围内，保证换头机构的卡爪能够精准卡入定位槽完成抓取、插拔动作，同时安装到位后可与气动锤内部的锁紧钢珠可靠配合，承受高频冲击载荷时不会出现松脱、窜动问题。每款工作头的杆部都做了渐变缩径设计，从柄部最大直径向作业端平滑过渡，既保证了整体的结构刚性，避免高频冲击下杆部出现弯曲变形，又能缩小作业端的外围尺寸，适配狭窄空间内的作业需求，比如PCB板上引脚的冲切、小型变压器铁芯的压装、精密组件的顶出取件等工位，都能通过更换不同端部的工作头完成作业。

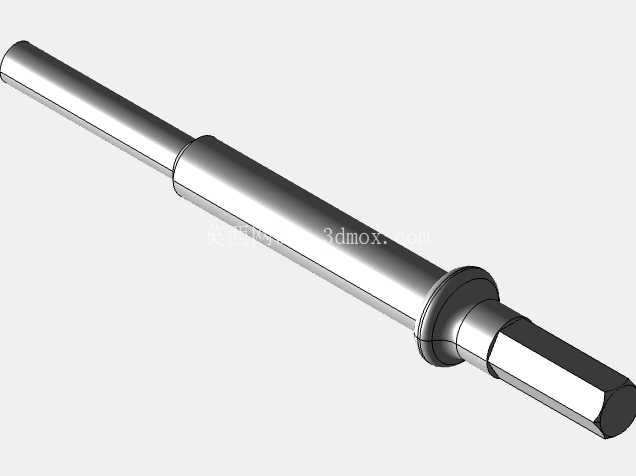

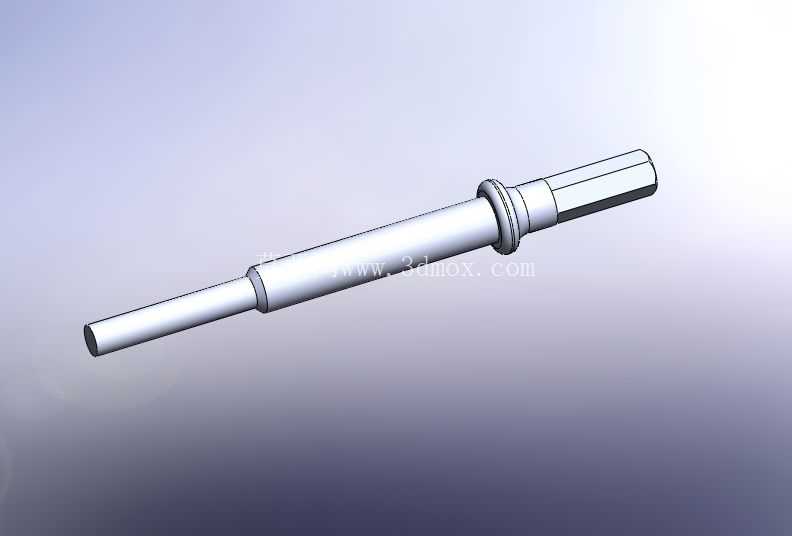

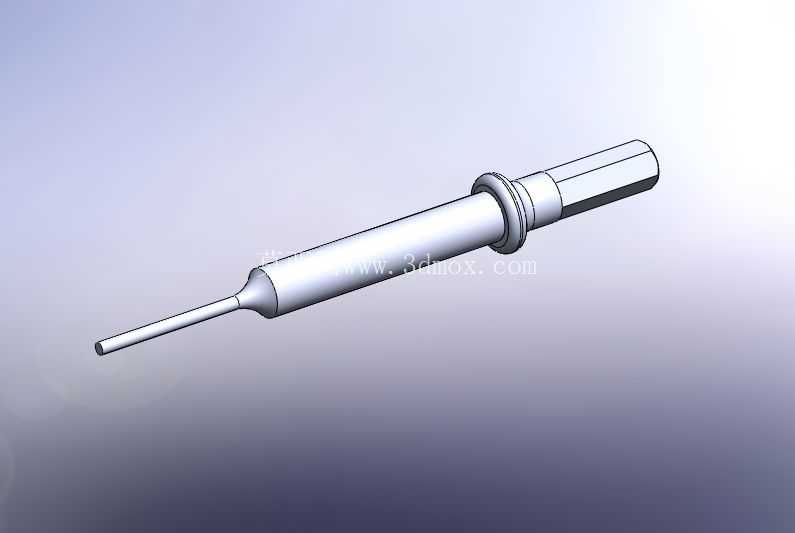

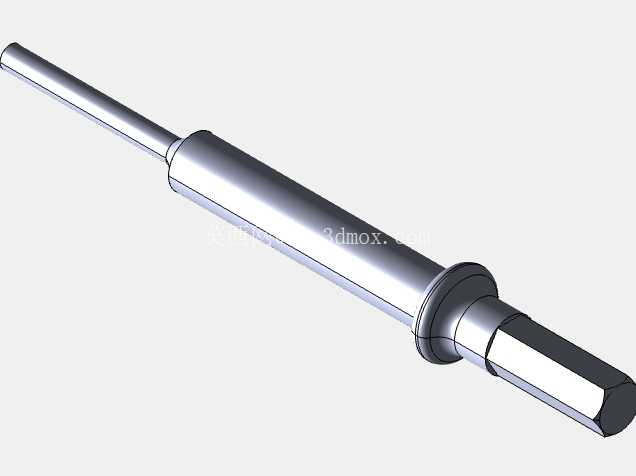

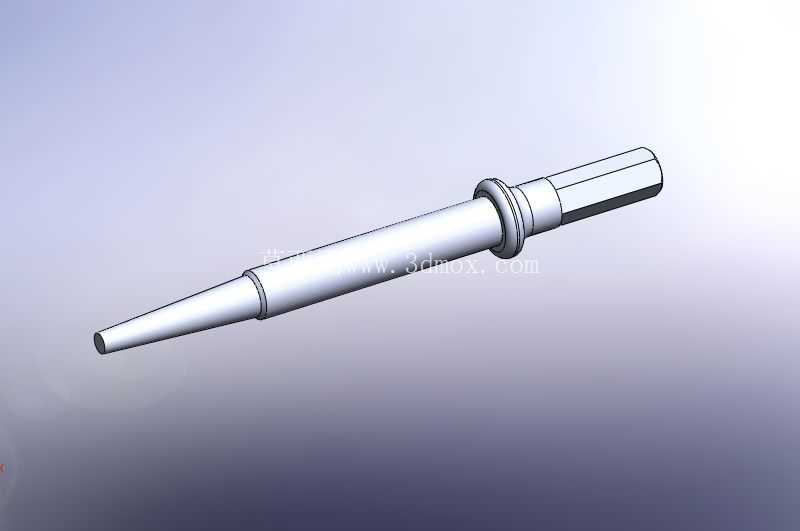

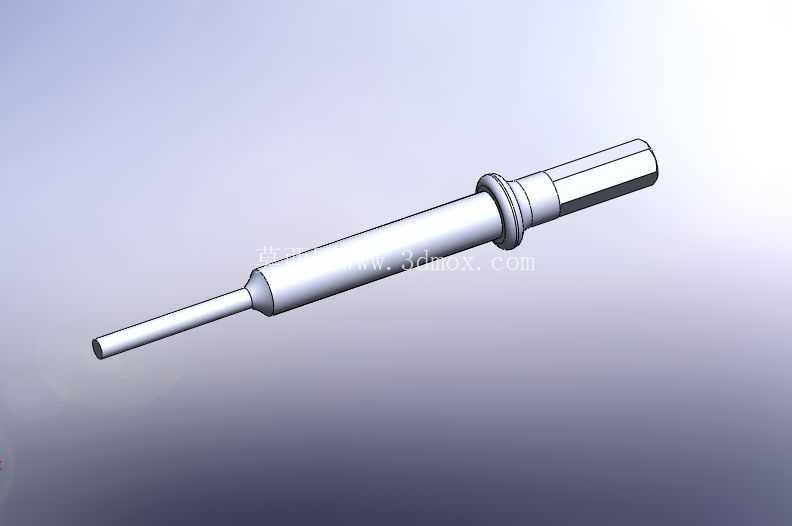

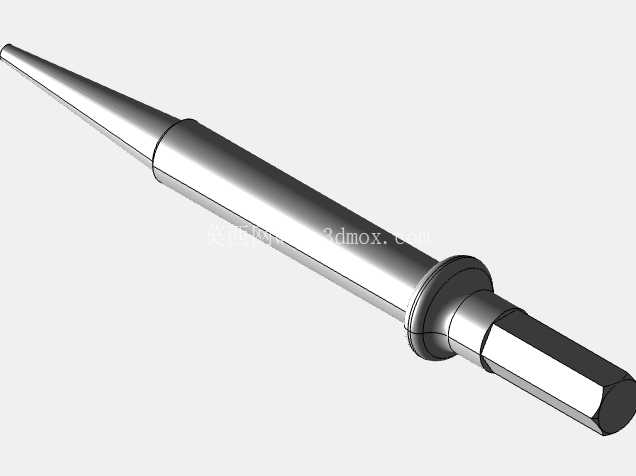

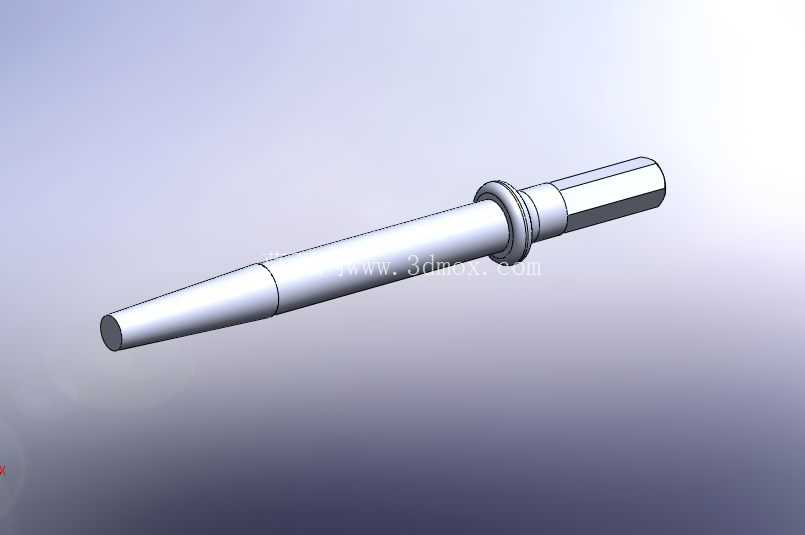

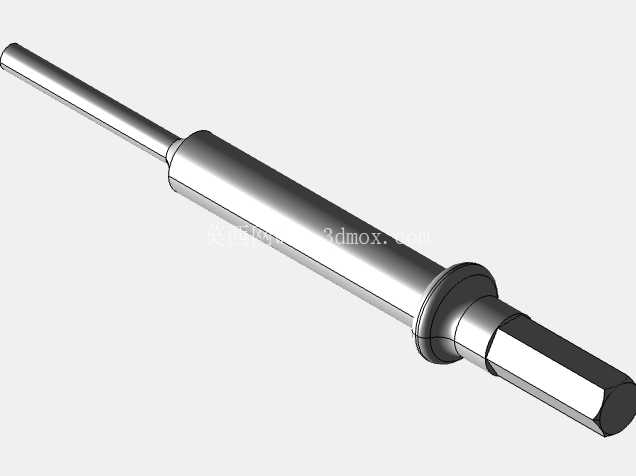

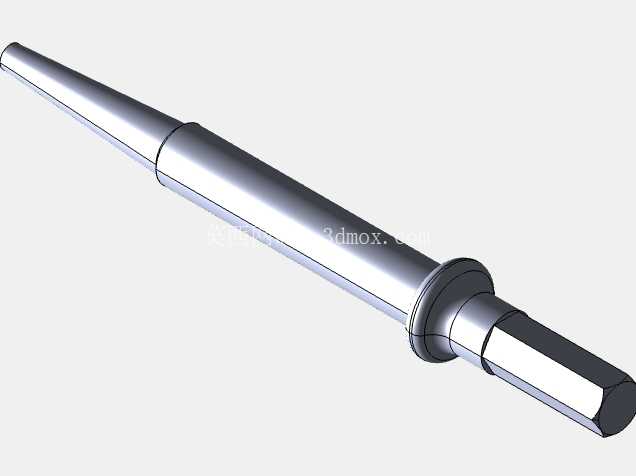

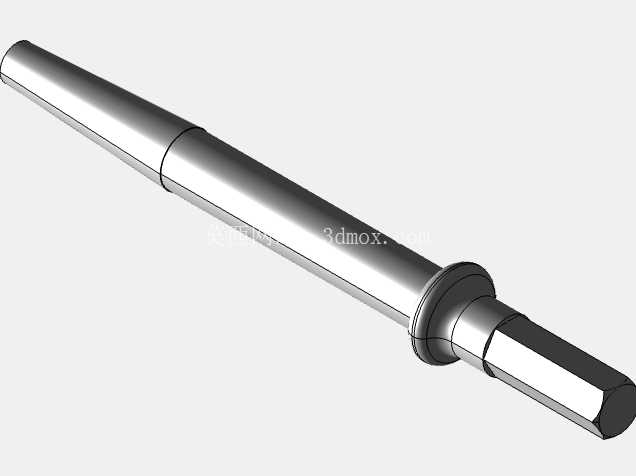

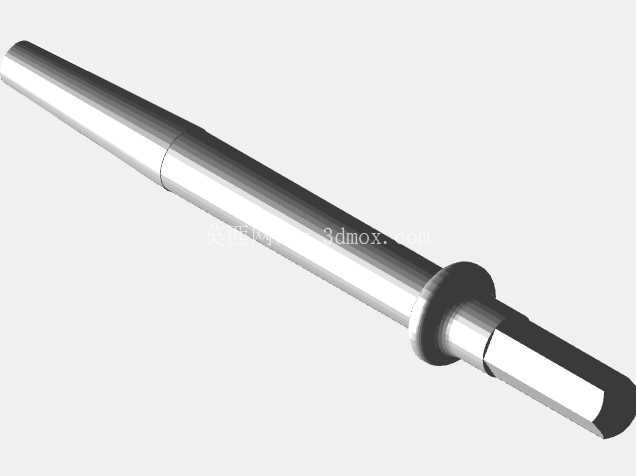

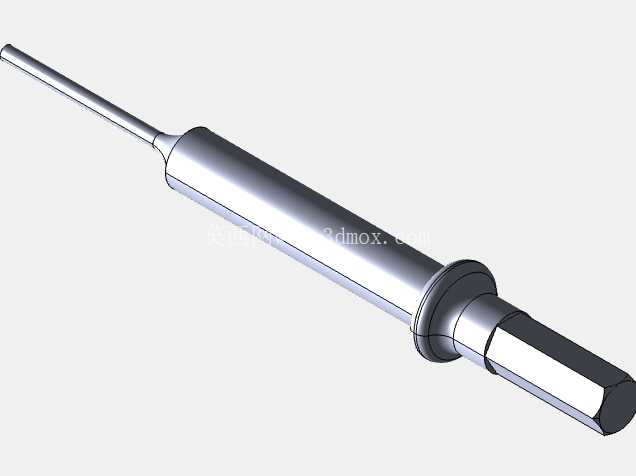

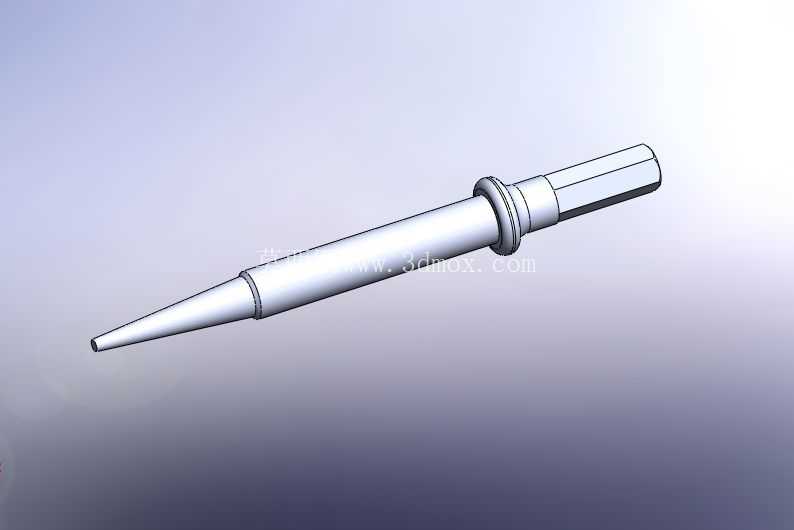

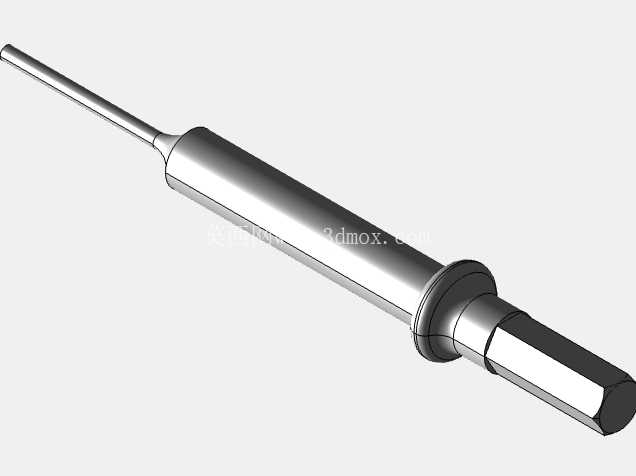

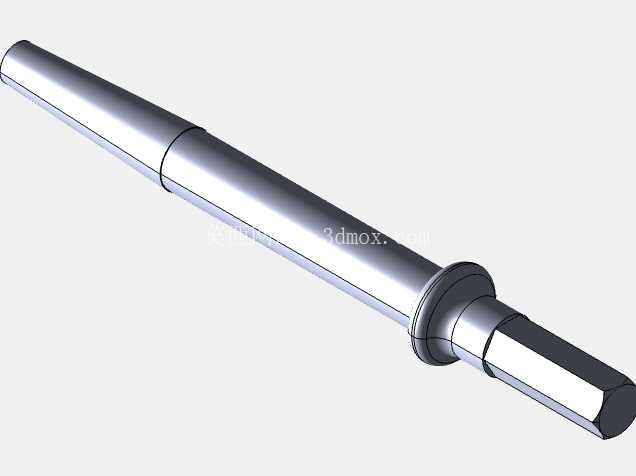

　　不同规格的工作头端部形态各有针对性：最细的针状端适用于直径1mm以内的小孔位顶出、微型销钉的冲装，端部做了R0.1的圆角处理，避免冲击时刮伤工件表面；稍粗的圆柱平端适用于小尺寸五金件的压入、薄型垫片的冲铆，端面平面度控制在0.01mm以内，保证压装时受力均匀；带锥度的端部适用于带沉孔的组件定位、锥形销的装配，锥度配合公差严格匹配常用工装销的锥度标准，避免装配时出现卡滞或配合间隙过大的问题。所有工作头的材质均选用合金工具钢，整体经过淬火加低温回火热处理，表面硬度达到HRC58-62，芯部保持足够的韧性，能够承受每分钟上千次的高频冲击载荷，长期作业不会出现端部崩裂、杆部断裂的问题。

　　从安装边界来看，单支工作头的总长度控制在标准气动锤的有效行程范围内，安装后不会超出设备的安全防护边界，相邻工作头在换头刀库中排布时，中心距预留足够的抓取间隙，不会出现换头时的干涉问题。杆部的同轴度公差控制在0.015mm以内，高速冲击作业时不会出现偏摆，保证作业点位的精度稳定在0.05mm范围内，满足精密组装类工位的精度要求。这类系列化工作头的设计思路，核心是通过统一安装基准实现多作业端的快速兼容，省去了传统作业中更换整支气动工具、重新校准定位的步骤，能够将单工序切换时间从原来的数分钟压缩到数秒，大幅提升多品种小批量生产场景下的设备稼动率，尤其适配3C电子、小型电工器材（如小型电源变压器、继电器组件）组装这类换型频繁、作业点位密集的生产场景。在实际建模过程中，每款工作头的特征参数都经过实际工况验证，定位槽的位置避开了应力集中区域，杆部的过渡圆角经过优化，减少冲击载荷下的应力集中问题，所有配合尺寸都严格遵循气动工具配套工装的通用标准，可直接导入产线仿真软件中进行换头动作模拟，也可直接用于加工生产，不需要额外的尺寸修正。
