手动操作式铰接曲柄连杆传动构件

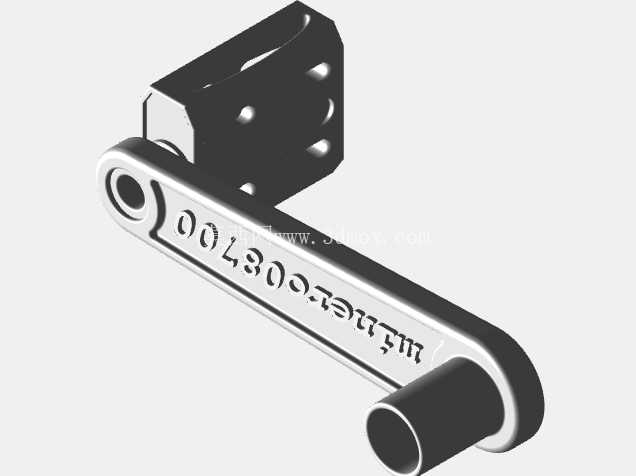

　　该构件属于手动驱动类传动执行部件，核心应用场景覆盖小型手动操作设备、工装夹具调节机构、简易往复运动装置、民用五金传动结构等领域，在不需要动力源驱动的手动调节工位、小行程往复传动场景中承担动力传递与动作转换的核心作用，可将输入端的旋转摆动动作转化为输出端的直线往复或定角度摆动动作，适配低负载、低频次操作的手动机械结构需求。从功能特性来看，构件采用分体铰接式结构设计，固定端为带多组安装孔的块状基座，可通过螺栓连接固定在设备安装面或工装机架上，基座与长条形连杆之间通过铰接轴连接，连杆可绕铰接轴实现一定角度范围内的摆动，连杆末端设置圆柱形输出连接端，可配套连接执行端部件，比如夹具压头、调节拨杆、联动锁止件等，实现动作的输出传递。

　　设计过程中优先考虑手动操作的人机工程与结构可靠性，固定基座的安装孔位采用对称排布设计，可适配不同方向的安装需求，安装孔的孔径与孔距按照常规五金件安装标准设定，可直接适配M4-M6规格的标准紧固件，不需要额外加工转接件即可完成安装固定。连杆主体采用长条形等截面结构，在保证结构抗弯强度的前提下尽可能降低自身重量，减少手动操作时的阻力，连杆表面的刻印标识为安装对位标记，可在装配时快速确认连杆的安装方向与摆动行程范围，避免装反导致的动作卡滞或行程不足问题。

　　铰接部位采用间隙配合设计，配合间隙控制在0.02-0.05mm区间，既保证连杆摆动时无卡滞，又避免间隙过大导致的传动旷量，铰接轴端部设置限位结构，防止长期摆动过程中轴件脱出，提升结构的长期使用可靠性。从安装边界来看，固定基座的外形尺寸适配常规小型工装的安装空间，基座厚度控制在10-15mm区间，安装后不会占用过多的设备内部空间，连杆的摆动半径根据实际操作行程设定，摆动过程中不会与周边的安装面、其他结构件产生干涉，设计时已预留足够的安全摆动间隙，安装前只需要确认基座安装面的平面度在0.1mm以内，即可保证固定后基座无变形，铰接部位转动顺畅。

　　末端的圆柱形输出端采用标准轴径设计，可配套常规的轴套、连杆接头等标准五金件，不需要单独定制转接零件即可完成与下游执行部件的连接，降低整体结构的装配成本与维护难度。在实际应用中，该构件可直接替换同规格的手动曲柄部件，用于小型设备的舱门开关、夹具的手动锁紧、调节机构的行程驱动等场景，结构本身无易损件，铰接部位可定期加注润滑脂实现长期免维护使用，适配常温、无强腐蚀的常规工业与民用使用环境，结构强度可满足手动操作下的最大施力需求，不会出现连杆弯曲、铰接断裂等失效问题。建模过程中对铰接部位的配合面、安装孔的位置度、连杆的形位公差都做了精准还原，可直接用于结构装配验证、运动仿真模拟，也可作为同类型手动传动构件的设计参考模板，调整尺寸参数后即可适配不同负载、不同行程的使用需求。
