电源变压器用定位装夹工装结构

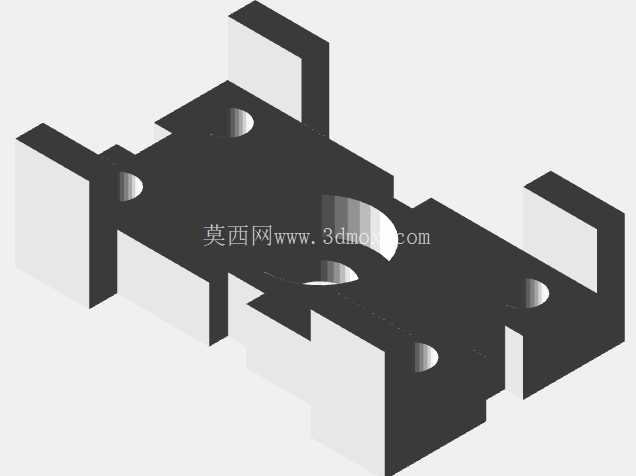

　　在电源变压器的批量生产与组装工序中，这类装夹结构是绕线、铁芯叠装、引脚焊接环节里不可或缺的辅助定位部件，不少产线在做小型EI型、高频电源变压器组装时，都会用到同类型的定位夹具来固定磁芯与骨架的相对位置，避免绕线过程中骨架偏移导致的线包不齐、引脚错位问题。从结构本身来看，该夹具采用一体化板式基体设计，基体上分布的多组半圆定位槽是核心定位结构，这些槽位的位置精度直接决定了变压器骨架的装夹同轴度，实际设计时槽位的中心距公差通常控制在0.02mm以内，才能匹配骨架定位柱的装配公差，避免装夹过紧导致骨架压裂，或是过松出现定位窜动。

　　基体两侧伸出的挡边结构，主要作用是限制夹具在工装台面上的安装位移，挡边的高度与工装台的定位槽深度匹配，安装时直接卡入台面对应槽位即可完成快速定位，不需要额外做螺丝锁附，能大幅减少换型调试的时间，适配小批量多型号变压器的快速换产需求。基体上开设的多个通孔分为两类，一类是贯穿的安装固定孔，用来穿设定位销将夹具锁附在绕线机的工作台面上，孔位的位置度需要和绕线机主轴的回转中心匹配，保证装夹后骨架的中心与主轴中心重合，避免绕线时出现动平衡偏差导致的断线问题；另一类是沉头避让孔，用来避让变压器骨架底部凸出的引脚焊点，防止装夹时引脚被压弯变形，这类避让孔的深度通常比引脚凸出高度大0.3-0.5mm，既保证装夹时骨架底面能完全贴合夹具基准面，又不会碰伤已经搪锡的引脚。

　　从设计思路上来说，这类夹具没有采用复杂的活动夹紧结构，而是依靠型面定位来实现工件的快速装夹，针对的是特定型号电源变压器的专用装夹场景，相比通用可调夹具，这种一体式结构的夹具刚性更好，在高速绕线的工况下不会出现夹紧松动的问题，同时加工成本更低，只需要通过铣削、钻孔工序就能完成加工，磨损后更换成本也更低，非常适合电子变压器加工厂的大批量产线使用。实际使用时，操作人员只需要将变压器骨架对准定位槽放入，依靠骨架自身的定位柱与槽位的配合就能完成固定，不需要额外的夹紧操作，单件装夹时间可以控制在1秒以内，能有效提升产线的组装效率。

　　在安装边界上，该夹具的整体外形为矩形板式结构，厚度根据适配的变压器型号不同通常在3-8mm之间，两侧挡边的外轮廓尺寸与标准绕线机工作台的定位槽尺寸匹配，不需要对现有设备做额外改造就能直接替换原有老旧夹具，适配性较强。结构上的多处缺口设计，一方面是为了减少夹具的整体重量，降低工作台的负载，另一方面是为了给操作人员的手指留出取放空间，方便快速取放加工完成的变压器工件，避免取件时手指与夹具边缘磕碰。这类夹具的材质通常选用45号钢做表面发黑处理，或是选用硬质铝合金做阳极氧化，前者耐磨性更好适合长期大批量生产场景，后者重量更轻换型更方便，适合多品种小批量的生产场景，设计时可以根据产线的实际生产节拍选择对应的材质。在绕线工序完成后，该夹具也可以直接作为焊接工序的定位工装使用，不需要二次装夹工件，能减少重复定位带来的精度误差，保证引脚焊接的位置度符合后续PCB板插装的要求，避免出现变压器插装时引脚不对孔的问题。
