多馈源环形卫星接收天线结构设计

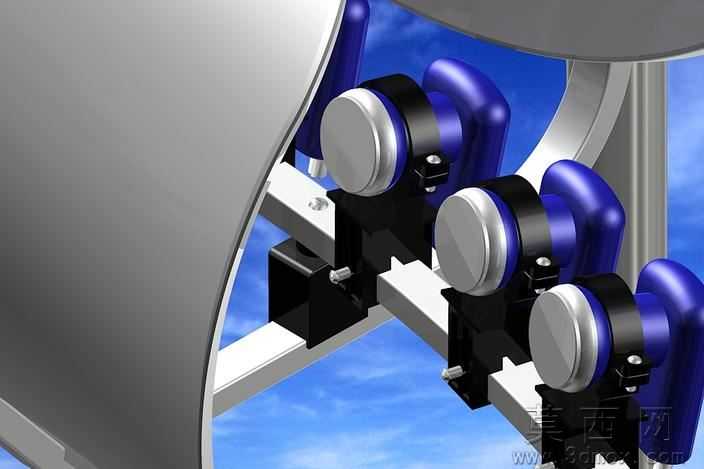

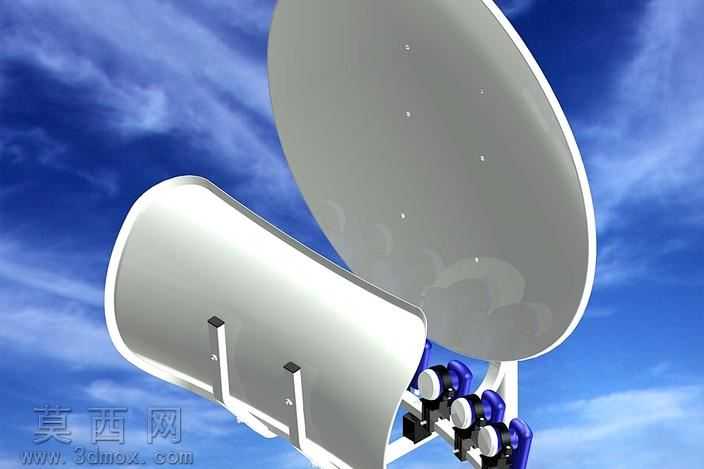

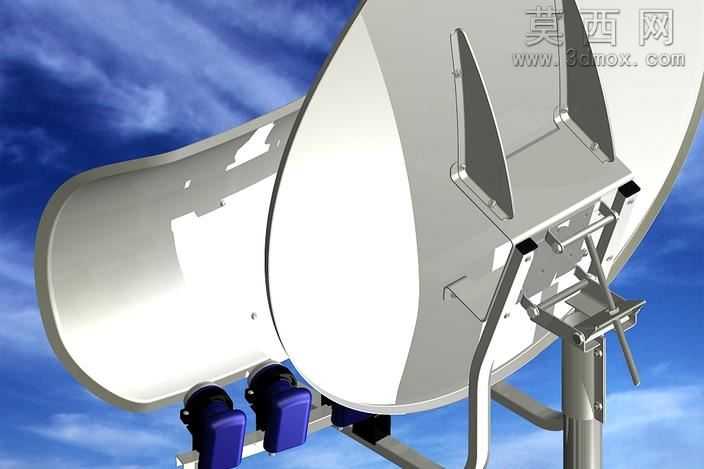

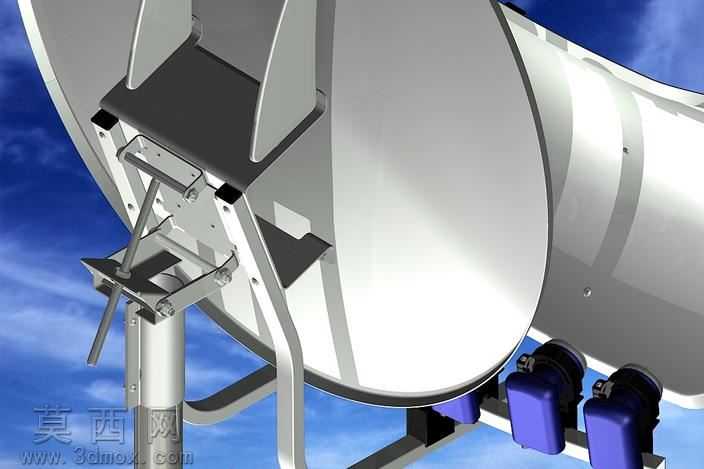

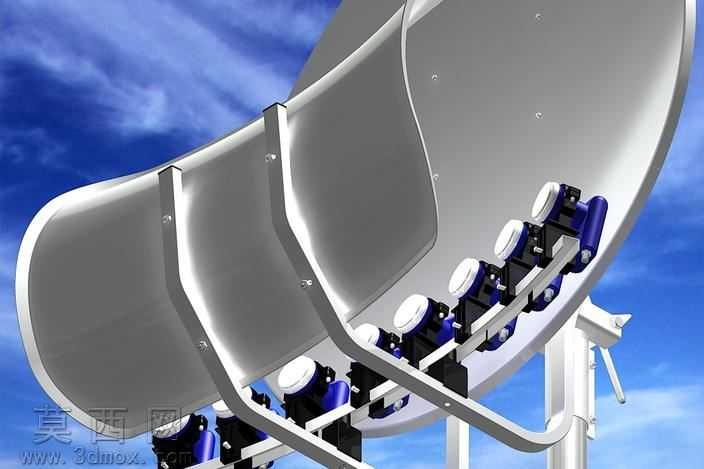

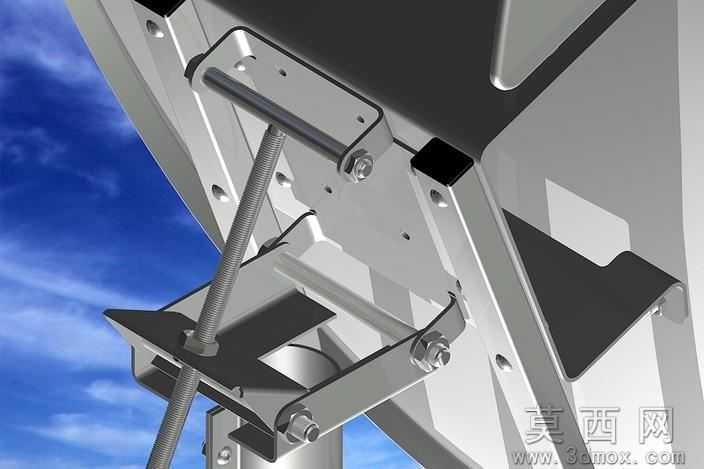

本作品为多馈源组合式环形卫星接收天线三维设计模型，整体采用双反射面协同布局，包含大尺寸抛物面主反射盘与偏置式环形副反射面结构，建模过程严格遵循卫星天线信号反射的光学几何原理，对反射面的曲面弧度、安装倾角、相对位置进行了精准参数化设定，确保信号反射路径能够精准汇聚至馈源接收端。建模阶段首先通过草图绘制主反射面的抛物面母线，利用回转特征生成主反射盘的基础曲面，对盘面边缘做圆弧包边处理，既提升结构强度也避免尖锐边缘的加工风险；副反射面采用曲面拉伸与边界混合特征构建，精准还原环形曲面的弧度与开口尺寸，保证信号反射的均匀性。馈源组采用多单元并排布局，每个馈源对应不同的卫星信号接收频段，建模时对馈源的极化调整结构、固定卡扣、信号接口都做了细节还原，馈源支架采用轻量化三角支撑结构，通过装配约束将馈源组精准定位在反射面的焦点区域，同时预留了角度微调的安装间隙，方便实际安装时的信号校准。材质渲染阶段，主副反射面均赋予高光泽金属烤漆材质，模拟实际天线表面的喷塑防锈层质感，调整材质的反射率与粗糙度参数，还原金属漆面在自然光下的柔和反光效果；馈源外壳赋予深蓝色工程塑料材质，支架与固定件赋予哑光镀锌金属材质，区分不同部件的材质属性，渲染时添加蓝天白云的环境贴图，模拟天线户外安装的真实使用场景，通过调整光照角度突出反射面的曲面弧度与结构层次感。结构设计上充分考虑户外使用的稳定性，主反射盘背部设计有辐射状加强筋结构，降低风阻的同时提升盘面抗形变能力，底部安装支架采用多自由度铰接结构，可实现方位角、俯仰角的大范围调整，适配不同地区的卫星信号接收角度需求，所有连接部位的螺栓、固定卡扣都做了标准化建模，符合通用五金件的尺寸规范，整体模型结构完整，细节丰富，可用于卫星接收设备的结构展示、安装指导以及相关教学演示场景。
