真空固化培根煮香肠生产模具组

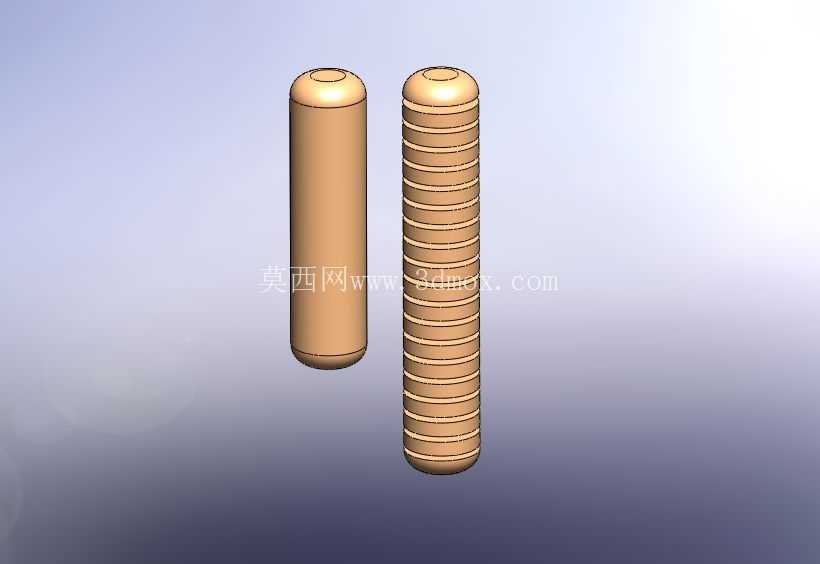

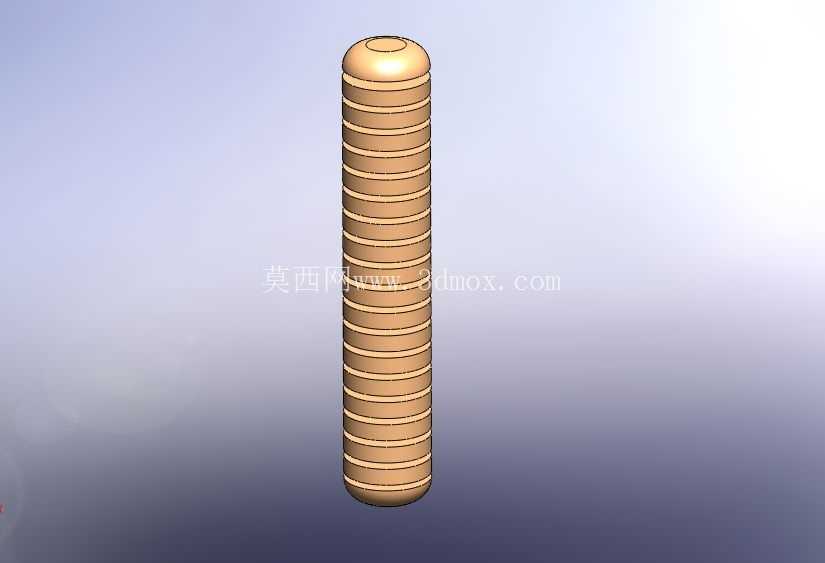

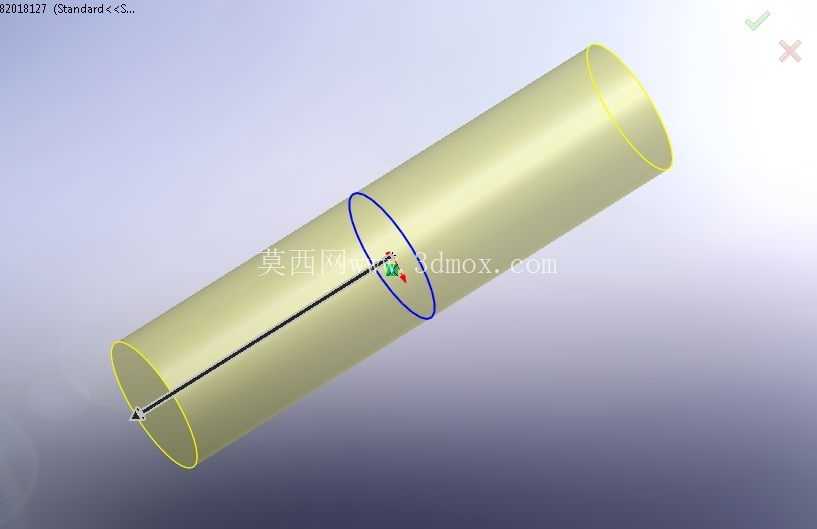

　　这套工装结构针对肉制品加工环节的真空固化煮制工艺设计，核心服务于规模化香肠类产品的标准化生产场景，适配中小型肉制品加工厂的批量熟制、封装工序，可直接对接现有盐水煮制生产线的工位排布，无需对原有输送、加热设备做大规模改造。从实际生产需求出发，单根待加工香肠的基准尺寸设定为直径120毫米、长度520毫米，对应模具内腔做了0.8毫米的公差预留，避免肠体灌装后膨胀导致的脱模卡滞，同时保证煮制过程中肠体受热均匀，不会因模具挤压出现外形畸变。

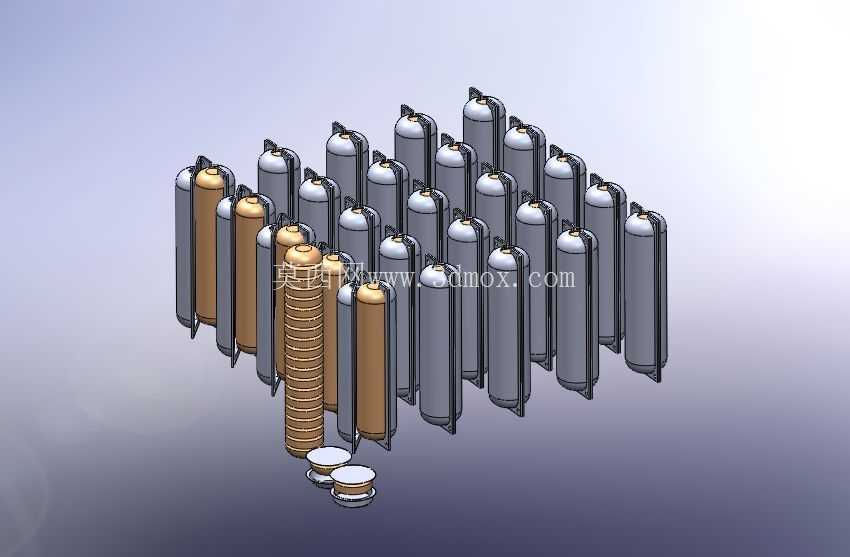

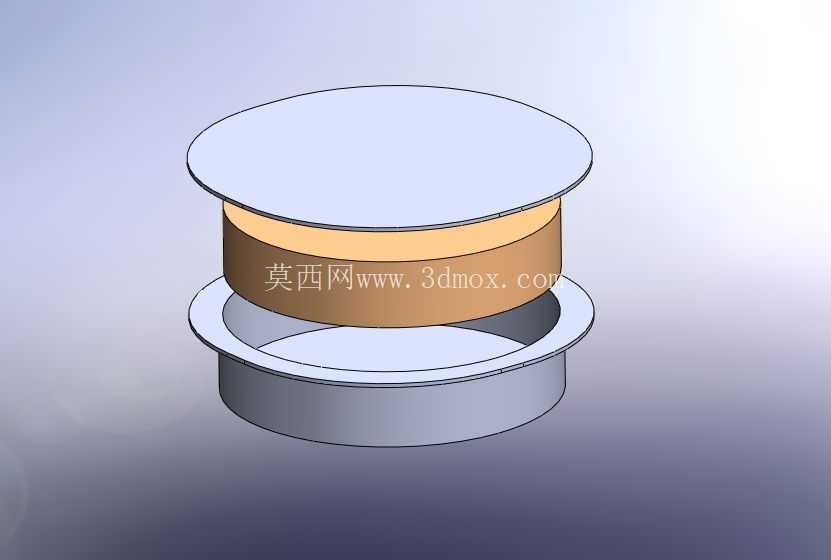

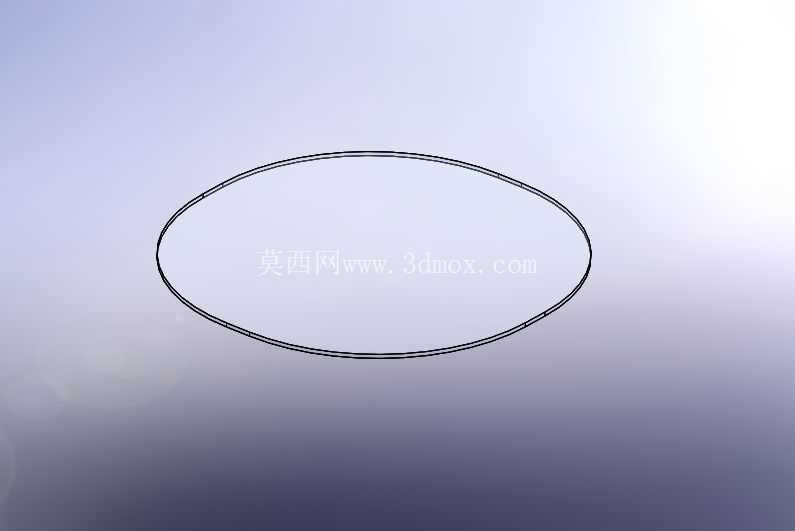

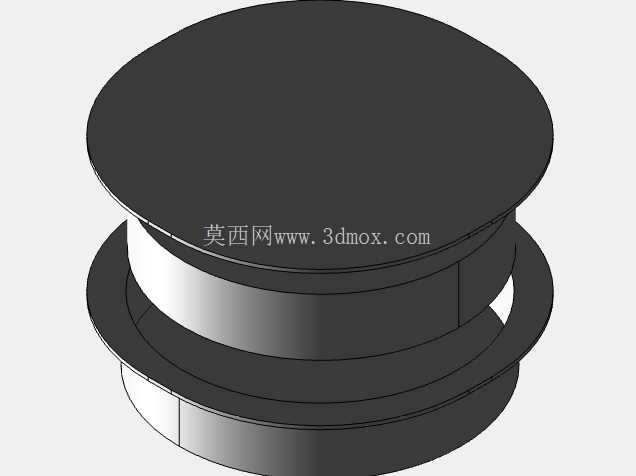

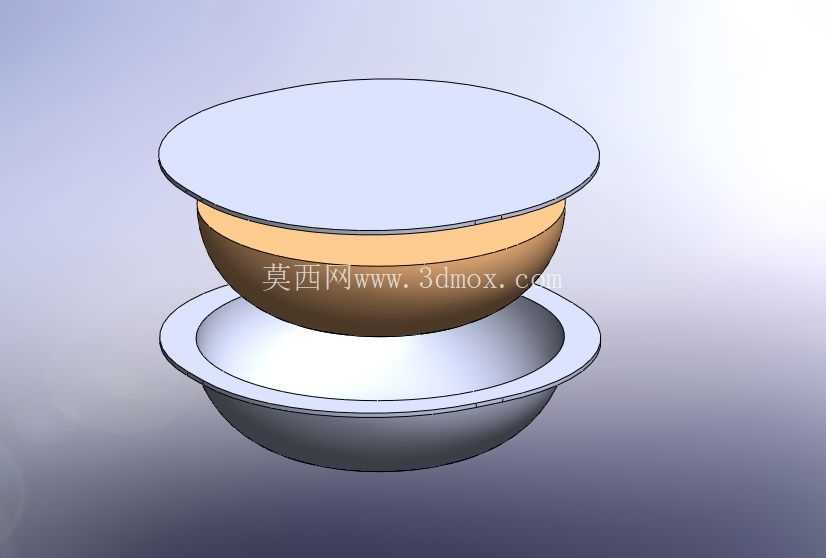

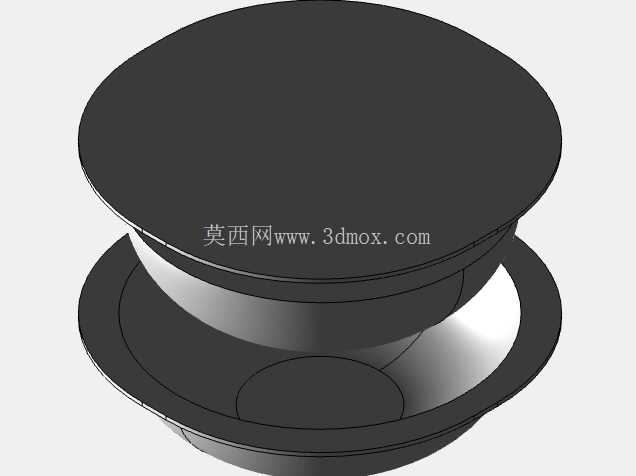

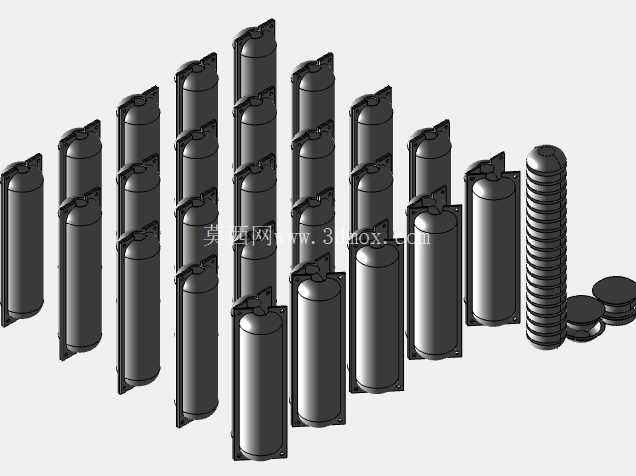

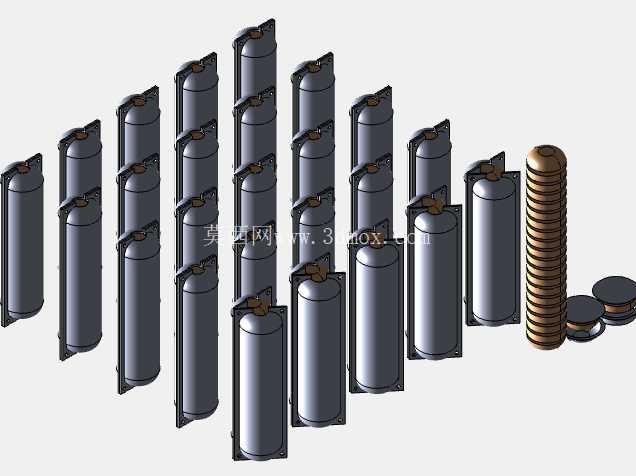

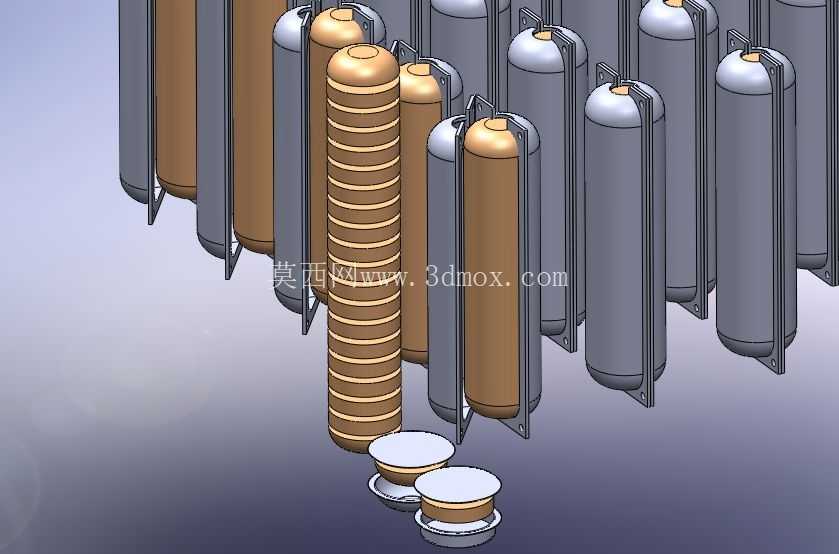

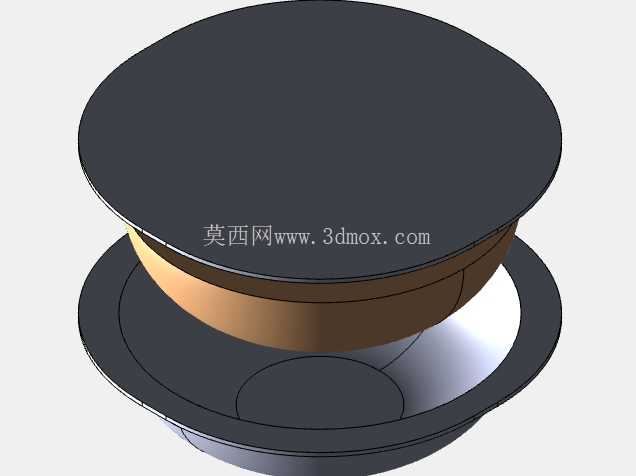

　　整套模具组采用立式排布结构，单排可容纳12组独立模具单元，相邻模具中心距控制在180毫米，既保证加热介质在模具间隙间的流通效率，也兼顾了工位操作的伸手可达性，操作人员站在工位单侧即可完成整排模具的开盖、取放肠体、密封操作，无需侧身或跨越工位。模具主体采用食品级304不锈钢材质设计，筒身壁厚设置为2毫米，顶部采用快开式压盖结构，压盖与筒身之间预留密封槽，可适配食品级硅橡胶密封圈，满足真空密封的工艺要求——煮制过程中模具与盐水一同处于真空环境，筒身侧壁均匀分布直径3毫米的透水孔，孔间距20毫米呈正三角排布，既保证盐水能够充分接触肠体实现均匀加热，也能避免肠衣在负压状态下被挤出孔眼造成破损。

　　设计过程中特意摒弃了传统香肠模具的调味腔结构，因为真空固化工艺本身依靠负压让调味成分渗透进肠体，无需在模具内额外添加调味结构，简化了模具的清洗流程，生产结束后可直接将模具拆解后通过高压喷淋清洗，无卫生死角，符合食品加工设备的清洁规范。除了适配培根煮香肠的生产，这套模具的内腔尺寸可通过更换内衬套调整，能够兼容鱼香肠、其他厚质肉肠的生产需求，内衬套采用食品级聚四氟乙烯材质，壁厚5毫米，更换时只需松开压盖即可快速抽换，单工位换型时间不超过10分钟，适配多品类小批量的柔性生产需求。

　　模具底部设计有定位凸台，可直接卡接在生产线的不锈钢输送链板上，凸台高度15毫米，与链板上的定位孔间隙配合，输送过程中不会出现倾倒、移位，煮制完成后随链板输送至冷却工位，操作人员只需掀开压盖即可将成型的香肠取出，后续可直接进入切片、真空密封工序，生产出的肠体外形规整，直径偏差控制在±1毫米以内，切片后断面均匀，适合后续的独立包装售卖。整套结构的安装边界充分考虑了现有煮制槽的内部尺寸，整组模具的总高度控制在650毫米，放入深度700毫米的煮制槽后，顶部压盖距离槽口预留50毫米的操作空间，无需额外加高槽体或定制专用加热设备，对于产能在每日3-5吨的中小型肉制品加工厂来说，这套模具组可以直接替换原有老旧的煮制筐结构，将单批次煮制的良品率从原来的87%提升至98%以上，同时减少肠体在煮制过程中的破损率，降低原料损耗。另外，模具的筒身与支架采用可拆分设计，支架采用2毫米厚的不锈钢折弯成型，通过快拆螺丝与筒身连接，当单个筒身出现磕碰变形时，可单独更换损坏部件，无需更换整组模具，降低了设备的后期维护成本。在结构强度校核阶段，针对煮制过程中0.08MPa的负压工况，对筒身做了环形加强筋设计，加强筋宽度8毫米、高度5毫米，间距100毫米沿筒身轴向排布，保证筒身在负压状态下不会出现吸瘪变形，长期使用的结构稳定性满足连续12小时生产的工况要求。
