模块化阵列式散热导冷结构组件

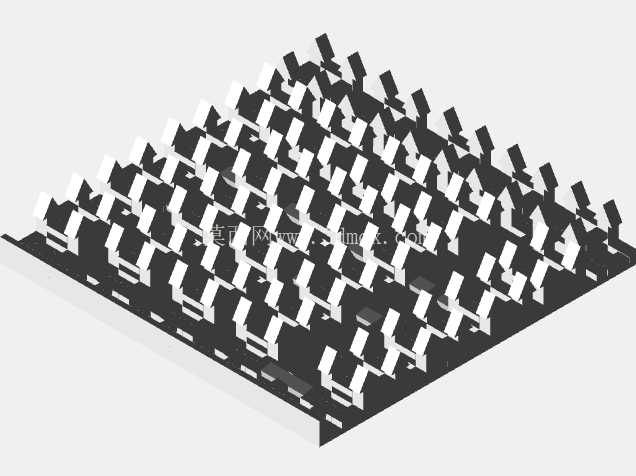

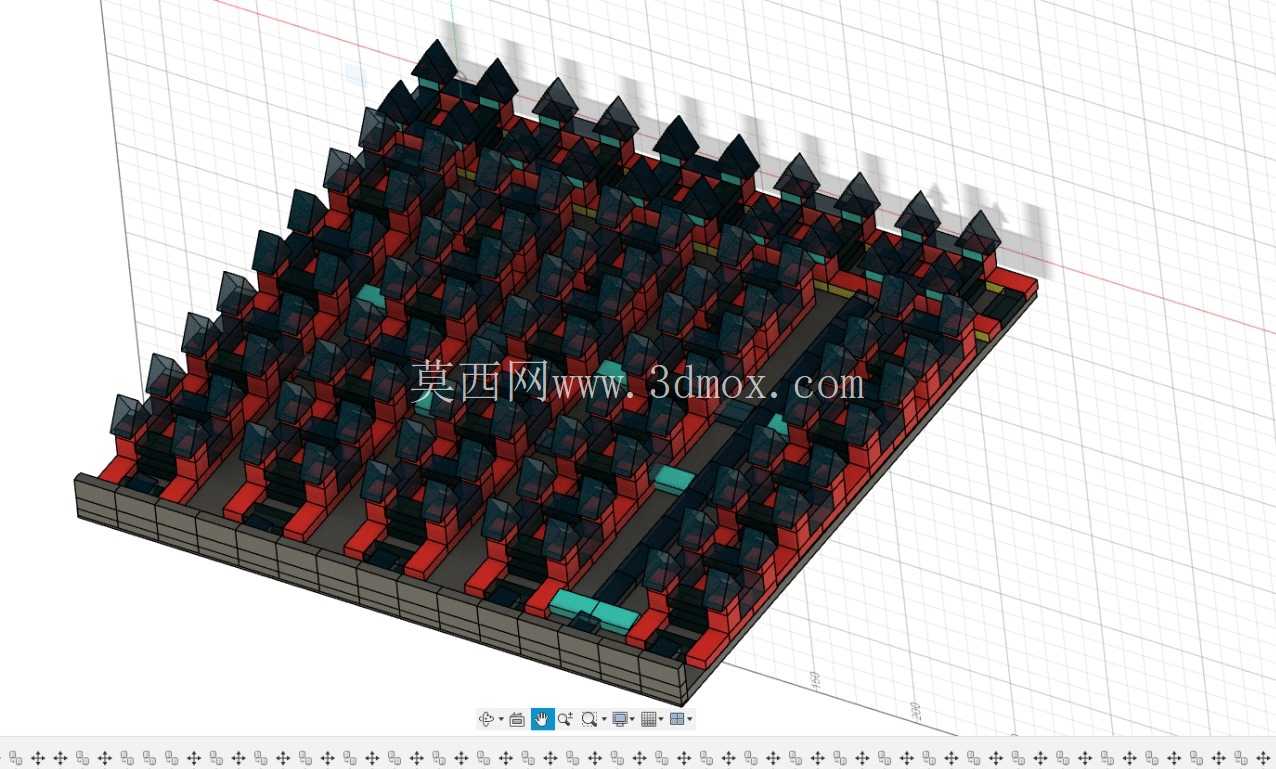

　　该结构组件主要面向高功率密度电力电子设备的热管理场景，适配电源变换模块、功率变压器周边的散热配套需求，在大功率逆变电源、工业变频设备、通信基站供电单元的热设计环节中，这类阵列式导冷结构能够有效填补功率器件与外部散热壳体之间的导热路径空缺，避免局部热点累积造成功率器件结温超标，保障设备长期运行的热稳定性。从结构功能来看，组件采用矩阵式排布的尖顶凸台设计，每个凸台单元对应下方功率器件的发热核心位置，凸台根部与基板一体成型，减少了接触热阻的产生；凸台之间预留的纵横交错槽道，一方面可以作为风冷场景下的气流导流通道，让冷却气流能够顺着槽道均匀流经每个发热单元表面，避免出现散热死角，另一方面也可以作为液冷场景下的冷却液流道，通过槽道内壁与冷却介质的充分接触带走热量，适配不同冷却方案的选型需求。设计过程中优先考虑了安装适配性，基板整体采用矩形平板结构，边缘预留统一的安装定位边，安装孔位按照标准电力电子模块的安装间距排布，能够直接适配主流功率模块的安装尺寸，不需要额外做转接板设计，降低了整机结构的装配复杂度。凸台的高度经过热仿真迭代优化，在保证足够导热截面积的前提下，尽可能压缩了组件整体的高度尺寸，控制整体安装边界在紧凑的空间范围内，适配高功率密度设备内部狭小的安装空间，不会与周边的PCB板、接线端子、绝缘构件产生空间干涉。

　　尖顶式的凸台顶端设计，主要是为了适配不同公差的功率器件表面，在装配时配合导热界面材料，能够让凸台顶端与器件表面充分贴合，即使器件表面存在小幅的平面度误差，也能保证有效接触面积，避免因接触不良导致的热阻飙升。槽道的宽度设计兼顾了流体阻力与换热面积的平衡，槽道过窄会导致风冷时风阻过大、液冷时流阻过高，需要匹配更高功率的风机或水泵，增加整机的能耗与噪音；槽道过宽则会减少有效换热面积，降低散热效率，最终选定的槽道宽度经过多轮流场仿真验证，在常规冷却介质流速下能够实现换热效率与流动阻力的最优匹配。

　　组件的基板厚度设计充分考虑了结构强度与均温性能，足够的基板厚度能够让各个凸台传导过来的热量在基板平面内充分扩散，避免局部热量集中，同时也能保证在装配压紧力作用下基板不会产生翘曲变形，保证各个凸台的接触压力均匀，不会出现部分凸台接触压力不足导致的导热失效问题。在实际工程应用中，这类结构组件可以根据不同功率等级的设备需求，灵活调整阵列的行列数、凸台的高度与截面尺寸，不需要重新开模即可快速适配不同的功率模块布局，缩短热管理结构的开发周期，降低定制化设计的成本。结构的边角位置都做了小尺寸的倒角处理，避免装配过程中尖锐边角划伤绝缘层或者操作人员，同时也减少了应力集中点，提升结构在温度循环工况下的结构可靠性，避免长期冷热交替导致的结构开裂问题。

　　不同凸台单元之间的连接筋位做了等宽设计，保证热量在横向传导时的均匀性，不会因为筋位宽度差异导致局部热流密度过高。从装配工艺角度来看，该结构可以采用一体铣削加工或者压铸成型，一体加工的方式能够保证结构的整体性，完全消除拼接界面的接触热阻，适合小批量定制化的高端设备场景；压铸成型的方式则适合大批量量产的通用型设备，能够有效降低单件的制造成本，同时保证结构尺寸的一致性。在绝缘配合方面，结构表面可以根据需求做阳极氧化或者绝缘涂层处理，在保证导热性能的前提下实现电气绝缘，满足电力设备的安规要求，避免带电部件与散热结构之间出现爬电距离不足的问题。
