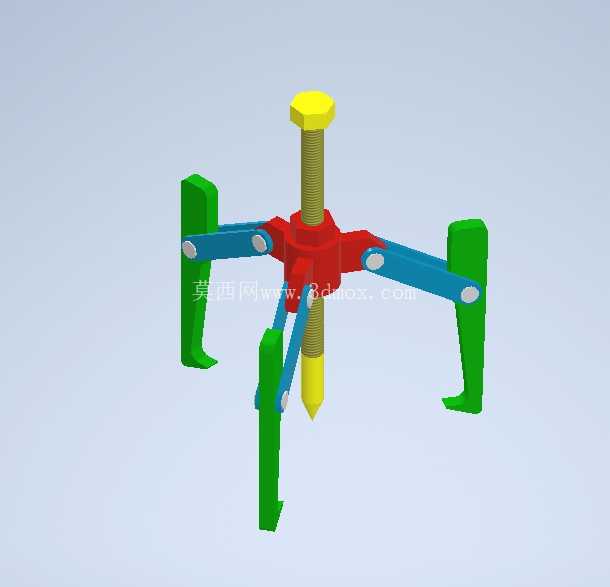

在设备运维、机械装配、机加工车间的日常作业里,轴承、皮带轮、联轴器这类过盈配合装在轴端的零部件拆卸,一直是一线维修人员绕不开的作业环节,直接用撬棍蛮力撬动不仅容易损伤轴面、破坏零件配合面,还可能因为受力不均导致零件崩飞引发安全隐患,三爪式轴承拉拔器就是针对这类作业场景设计的手动拆卸工装。这款三爪拉拔器采用中心螺杆施压、三爪同步勾拉的核心受力结构,中心螺杆采用梯形传动螺纹,相比普通三角螺纹拥有更大的传力比,旋转施压时不会出现螺纹滑牙、轴向窜动的问题,螺杆顶端设计为六角头结构,可以适配普通开口扳手、棘轮扳手甚至套筒加力杆,针对不同过盈量的配合件都能提供足够的拉拔力,螺杆底端做了圆弧顶尖处理,作业时顶尖抵在轴端中心孔位置,既能保证螺杆施压时与轴保持同轴,避免拉拔过程中出现偏载,也能防止螺杆端面刮伤轴头中心定位孔。
三个拉爪采用120度圆周均布设计,通过铰接连杆与中心滑套连接,当旋转中心螺杆带动滑套轴向移动时,三个拉爪会同步向内收拢或向外张开,不需要单独调整每个爪的位置,作业时可以快速勾住待拆卸零件的下端面,保证三个拉爪的勾持深度一致,拉拔过程中三个爪的受力均匀,不会出现单爪过载断裂、零件偏斜卡滞的问题。拉爪本身采用L型勾状结构,勾持端做了加厚处理并设计有防滑倒齿,勾住零件边缘时不会因为受力滑脱,爪臂的长度经过匹配设计,既可以满足常规厚度轴承、皮带轮的拉拔行程需求,也不会因为爪臂过长导致整体刚性不足,拉拔时出现爪臂变形的问题。
中心的主体滑套采用十字铰接座结构,三个连接连杆的铰接孔位置度公差控制在0.05mm以内,保证三个连杆摆动时的同步性,避免因为加工误差导致三爪开合角度不一致,出现拉拔偏载的情况。从实际作业的适配边界来看,这款拉拔器的三爪最大张开直径可以覆盖常规中小型电机、水泵、减速机端盖轴承的拆卸尺寸,最小收拢直径可以适配小直径轴端的零件拆卸,中心螺杆的有效行程满足常规过盈配合零件的拉拔脱出距离,不需要额外加装接长杆就能完成大部分常规维修场景的作业。整体结构没有复杂的弹性零件、易损件,日常使用只需要定期在螺纹位置、铰接销轴位置涂抹润滑脂,就能保证操作顺畅,铰接位置的销轴采用可拆卸设计,长期使用出现磨损后可以快速更换销轴,不需要整体报废工具。
相比两爪拉拔器,三爪结构的对中性更好,拉拔时轴与零件的受力更均匀,不容易损伤轴的配合面,也不会因为两爪受力不均导致拉爪滑脱,特别适合在没有液压拉马的野外维修、小型机修车间、装配线旁的临时拆卸作业使用,不需要外接动力源,纯手动操作就能完成过盈配合零件的无损拆卸。在设计这款结构的时候,特意将拉爪与连杆的铰接位置做了限位处理,当拉爪张开到最大直径时会被限位结构挡住,不会出现拉爪过度张开导致脱落的问题,收拢到最小直径时拉爪内侧会贴合中心螺杆外壁,避免小尺寸作业时拉爪晃动。所有受力部件的截面尺寸都经过受力校核,拉爪采用高强度钢材的结构设计取向,螺杆的螺纹中径尺寸匹配额定拉拔力下的剪切强度要求,保证在额定拉拔力范围内不会出现零件断裂、螺纹滑牙的失效问题。整体外形没有突出的尖锐棱角,除了拉爪的勾持端之外,其余位置都做了倒角处理,避免作业时划伤操作人员,六角头的尺寸适配常规维修工具的规格,不需要配备专用扳手就能操作,降低了工具的使用门槛。
