工业设备配套有机玻璃金属防护门结构

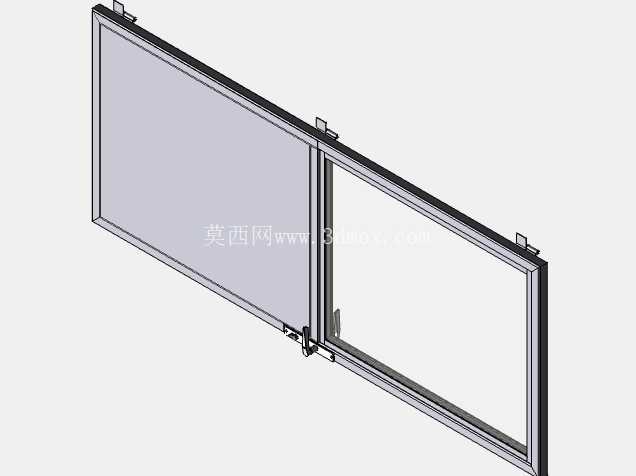

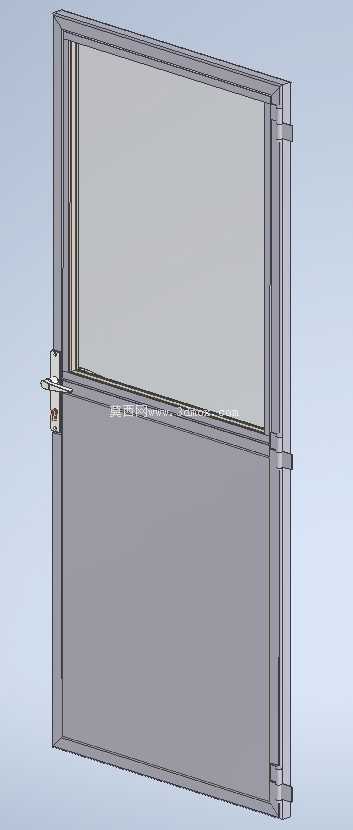

　　这款带透明观察区的金属框架门体，主要应用在工业生产现场的各类需要可视化观测的设备围护、工位隔断以及变配电设备舱室场景中，日常使用时既可以实现物理隔离防护，避免无关人员触碰内部带电部件、运动机构，又能通过上部的透明有机玻璃区域，无需开门就直接观察内部设备的运行状态、仪表读数、物料位置，大幅减少日常巡检的开门操作频次，降低操作风险。从结构设计逻辑来看，门体采用上下分舱的布局思路，上部区域选用高透光有机玻璃板材，下部区域采用整块金属面板，这种设计并非随意划分：上部观察区的高度刚好匹配成年人站立时的视线高度范围，巡检人员站在门前无需弯腰或踮脚，就能清晰看到内部核心区域的状态，下部金属面板则对应设备内部非观测区，既可以提升门体整体结构刚度，也能遮挡内部无需外露的布线、非核心结构件，让整体外观更整洁规整。

　　门体的边框采用挤压成型的金属型材拼接而成，型材自带的卡槽结构可以直接嵌入有机玻璃板与下部金属面板，不需要额外的压条紧固件，既减少了装配零件数量，也能保证板材与边框之间的密封性能，避免粉尘、水汽从拼接缝隙进入设备内部。侧边的锁具采用工业常用的压紧式锁结构，关门转动手柄时，锁舌会带动门体向门框侧压紧，让门体与门框上的密封胶条充分贴合，满足一般工业场景的防尘、防溅防护要求，同时锁具的安装位置设置在门体侧边偏下位置，符合成年人站立操作的手臂发力习惯，开关门操作不需要过度抬臂或弯腰。从安装边界来看，门体的整体外形为矩形结构，侧边的合页安装位与门框型材的安装槽完全匹配，安装时只需要将合页卡入门框与门体的型材卡槽内，调整好上下间隙后拧紧紧固件即可完成装配，不需要在现场对型材进行打孔焊接作业，能大幅缩短现场安装的工时。门体与门框配合时，四周预留的间隙均匀控制在1.5mm范围内，既可以保证门体开关转动时不会与门框发生剐蹭，也能避免间隙过大导致防护等级下降。

　　在实际使用场景中，这类门体常配套在车间内的设备安全隔断、小型设备的外部防护罩、变配电设备的舱室检查门位置，相比全金属门体，它的透明观察区可以让现场人员在巡检路径上快速判断内部设备是否存在异常，比如部件移位、仪表报警、积尘过多等问题，不需要逐台开门检查，能有效提升日常巡检的效率。相比全透明的亚克力门，它的下部金属面板可以更好地抵御下部区域可能出现的磕碰，比如车间内转运小车、工具的意外撞击，金属面板的抗冲击性能远高于有机玻璃材质，能避免日常作业中的意外撞击导致门体破损。

　　设计过程中，型材的壁厚经过针对性选型，在保证门体整体刚度、开关门不会出现明显晃动变形的前提下，尽可能控制型材的截面尺寸，减少门体整体重量，让单人就可以完成门体的拆装与合页调整作业，不需要额外的吊装辅助设备。有机玻璃板材与金属面板的嵌入深度经过计算，在温度变化导致板材热胀冷缩时，预留的伸缩量可以避免板材出现翘曲、顶裂边框的问题，适配不同车间的室内温度变化范围。门体上的锁具与合页都采用行业通用的安装尺寸，后期维护时如果出现配件损坏，可以直接采购标准件进行替换，不需要单独定制配件，降低后期运维的成本与配件等待周期。
