内燃机剖分式连杆上盖结构设计

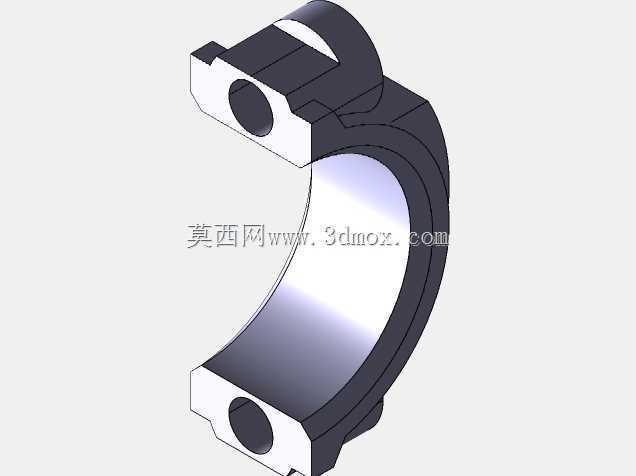

　　在往复式动力机械的曲柄连杆机构中，连杆盖是承担交变载荷传递、保障连杆大头与曲轴曲柄销可靠配合的核心配套零件，其结构合理性直接决定动力输出单元的运行稳定性与服役寿命。这类剖分式连杆上盖主要适配大、中功率内燃机的连杆组件，在车用柴油机、固定式发电机组动力端、工程机械动力舱等场景中广泛应用，区别于整体式连杆结构，剖分设计的核心目的是满足曲轴装配时的连杆大头穿装需求，让连杆组件可以在曲轴完成主轴颈装配后，从曲柄销位置完成合装固定。从结构功能来看，该零件的核心作用是与连杆杆身的大头剖分面配合，通过两个贯穿螺栓的预紧力形成完整的大头轴孔，包裹住曲轴曲柄销外侧的轴瓦，将活塞往复运动传递来的爆发压力平稳传导至曲轴，转化为旋转扭矩输出。

　　设计过程中首先要匹配对应曲轴曲柄销的直径参数，确定内圆弧面的加工尺寸与形位公差，内孔表面需要预留轴瓦的安装定位余量，表面粗糙度要满足轴瓦过盈装配的贴合要求，避免轴瓦在交变载荷下出现转动、窜动的问题。零件两端的螺栓过孔位置精度是设计管控的核心，两个孔的中心距需要与连杆杆身的螺栓孔位完全同轴，孔轴线与剖分接合面的垂直度必须控制在严格公差范围内，否则螺栓拧紧后会出现附加弯曲应力，长期运行容易引发螺栓疲劳断裂。零件的外轮廓采用非对称的弧形加厚结构，是基于载荷分布的拓扑优化结果：在靠近螺栓孔的位置做局部加厚处理，抵消螺栓预紧力带来的局部应力集中，中间弧形段的壁厚根据连杆大头受载时的应力云图做渐变处理，

　　在保证整体刚度的前提下尽可能降低零件自身重量，减少曲柄连杆机构的往复运动惯性力。剖分接合面采用平面精加工设计，没有额外的定位止口结构，依靠两个螺栓的高精度配合实现杆身与盖的定位，这种设计可以降低接合面的加工难度，同时保证合装后的轴孔圆度，避免止口配合过盈带来的轴孔失圆问题。安装边界方面，零件的轴向宽度需要匹配曲轴曲柄的开档尺寸，两侧端面要预留与曲柄侧面的安全间隙，避免曲轴运转过程中出现轴向剐蹭；外圆弧面的最大回转半径需要严格控制，保证连杆大头随曲轴运转时，不会与曲轴箱内壁、活塞裙部底部发生运动干涉。零件顶部的弧形凸台结构是为了避让曲轴平衡块的运动轨迹，在平衡块旋转到连杆大头位置时预留足够的安全空间，

　　同时凸台结构也能提升零件顶部的抗弯刚度，抵消做功行程中连杆大头受到的横向撑开力。从受力特性来看，连杆盖在运行过程中会持续承受周期性的拉压交变载荷，做功行程中活塞传递的爆发压力会让连杆大头有向外撑开的趋势，此时连杆盖主要承受拉力，进气行程中活塞的往复惯性力又会让连杆盖承受反向的交变载荷，因此结构设计中所有的转角位置都做了大圆弧过渡处理，避免锐角位置出现应力集中引发疲劳裂纹。两个螺栓孔的沉台位置做了平面对称加工，保证螺栓拧紧时螺母端面与孔轴线完全垂直，让螺栓的预紧力可以均匀传递到整个接合面，不会出现偏载导致的接合面缝隙。内孔表面的加工精度需要达到IT6级以上，圆柱度公差控制在0.01mm范围内，保证轴瓦装配后内孔的圆度符合曲轴运转的间隙要求，避免出现偏磨、烧瓦的故障。在实际装配流程中，连杆盖需要与配对的连杆杆身做合镗加工，保证两者合装后的大头孔尺寸精度，因此零件的剖分面粗糙度要达到Ra1.6以下，保证合装时接合面完全贴合，没有透光缝隙，避免合镗加工时出现错位。
