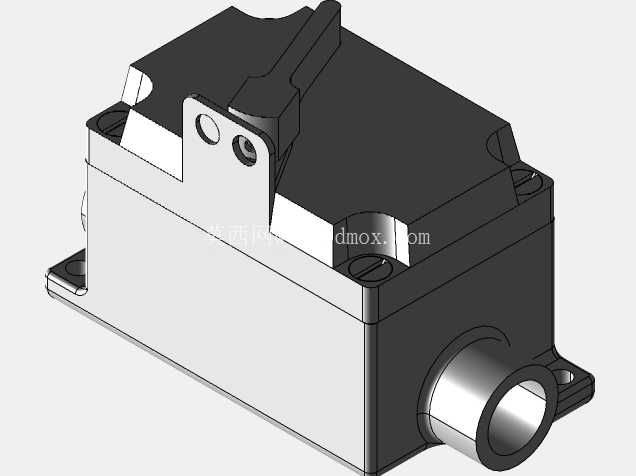

Class1Div1级20A防爆翻转开关结构

　　在石化、炼化这类存在IIC类爆炸性气体混合物的高危生产区域，普通低压配电开关的通断电弧极易成为引爆源，这类20安培额定值的防爆翻转开关，正是为Class1Div1、Class2Div1这类持续或长期存在爆炸性危险环境的现场配电回路通断控制设计的专用器件。从结构设计逻辑来看，整套开关的壳体采用无火花铝制机制成型，外表面做三层防腐涂层处理，完全适配化工厂、炼油厂现场存在腐蚀性挥发物、高湿度、多粉尘的恶劣工况，不会因为壳体腐蚀导致防爆隔爆性能失效。

　　开关的操作端采用拨臂式翻转结构，操作力经过杠杆结构优化，操作人员佩戴厚重的工业防护手套也能可靠完成通断操作，杠杆连接的转轴采用不锈钢螺纹轴贯穿面板安装位，转轴与面板的配合处设置隔爆接合面，完全符合隔爆型设备的间隙隔爆要求，即便开关内部触头分断时产生电弧，也不会通过配合间隙引燃外部的爆炸性混合物。开关的接线腔预留了1/2英寸和3/4英寸两种规格的电缆进线接口，属于馈通型配电结构，既可以作为单回路的末端控制开关，也可以作为分支回路的馈电转接点，适配现场不同线径的铠装防爆电缆引入需求，接线腔内部的接线端子排布预留了足够的接线操作空间，不会出现电缆弯曲半径不足、接线端子挤压的问题。安装层面，壳体底部自带一体式安装固定脚，固定脚的安装孔位做了沉台设计，采用螺栓固定时螺栓头不会突出安装面，整套开关的安装边界充分考虑了现场防爆配电箱内的安装空间预留，安装后操作拨臂的活动范围内不会与箱内其他元器件产生干涉。开关还设置了锁止结构，在打开和关闭两个位置都可以通过挂锁锁定，避免现场无关人员误操作，在设备检修、回路断电维护时，操作人员可以将开关锁定在分断位置并挂设个人安全锁，完全符合工业现场的上锁挂牌安全管理要求。

　　从触头参数来看，开关额定载流能力为20安培，可适配120-277VAC的交流配电回路，能够满足现场小型机泵、照明回路、现场检测仪表的配电通断控制需求，触头系统采用耐电弧烧蚀的合金材质，在额定负载下的通断寿命完全满足工业现场长期频繁操作的使用要求。整套结构的隔爆接合面长度、间隙参数都严格对应对应防爆等级的设计要求，壳体的所有拼接面都采用螺栓紧固的隔爆结构，没有采用卡扣类不可靠的连接方式，确保内部爆炸发生时壳体能够承受内部压力，同时通过接合面的熄火效应阻止内部爆炸向外部传递。

　　在实际现场选型应用中，这类开关通常会配套安装在防爆操作柱、防爆配电箱内部，或者直接作为现场独立的就地控制开关使用，相比普通的工业开关，它不需要额外加装防爆外壳就可以直接在高危爆炸危险区域安装使用，能够大幅减少现场配电安装的配套成本，同时铝制壳体的重量较轻，在现场壁挂安装、设备本体附装时不会带来过大的附加载荷。开关的操作拨臂做了防滑纹理设计，表面的防腐涂层同样适配现场的腐蚀环境，长期使用不会出现涂层脱落、拨臂锈蚀卡涩的问题，转轴处的密封结构可以阻挡外部粉尘、水汽进入开关内部，避免内部触头出现氧化、接触不良的故障。
