折臂式随车起重作业臂结构三维设计

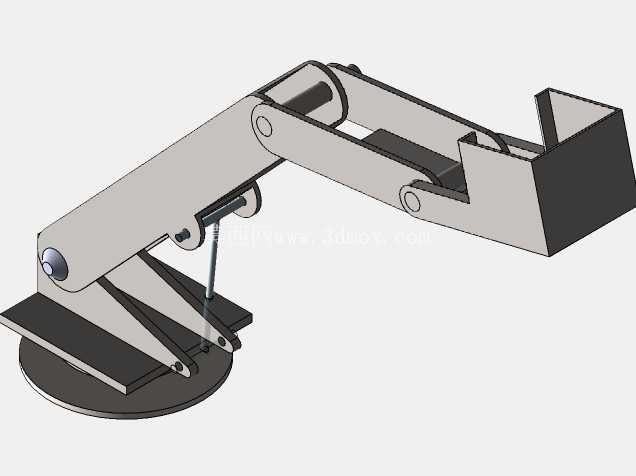

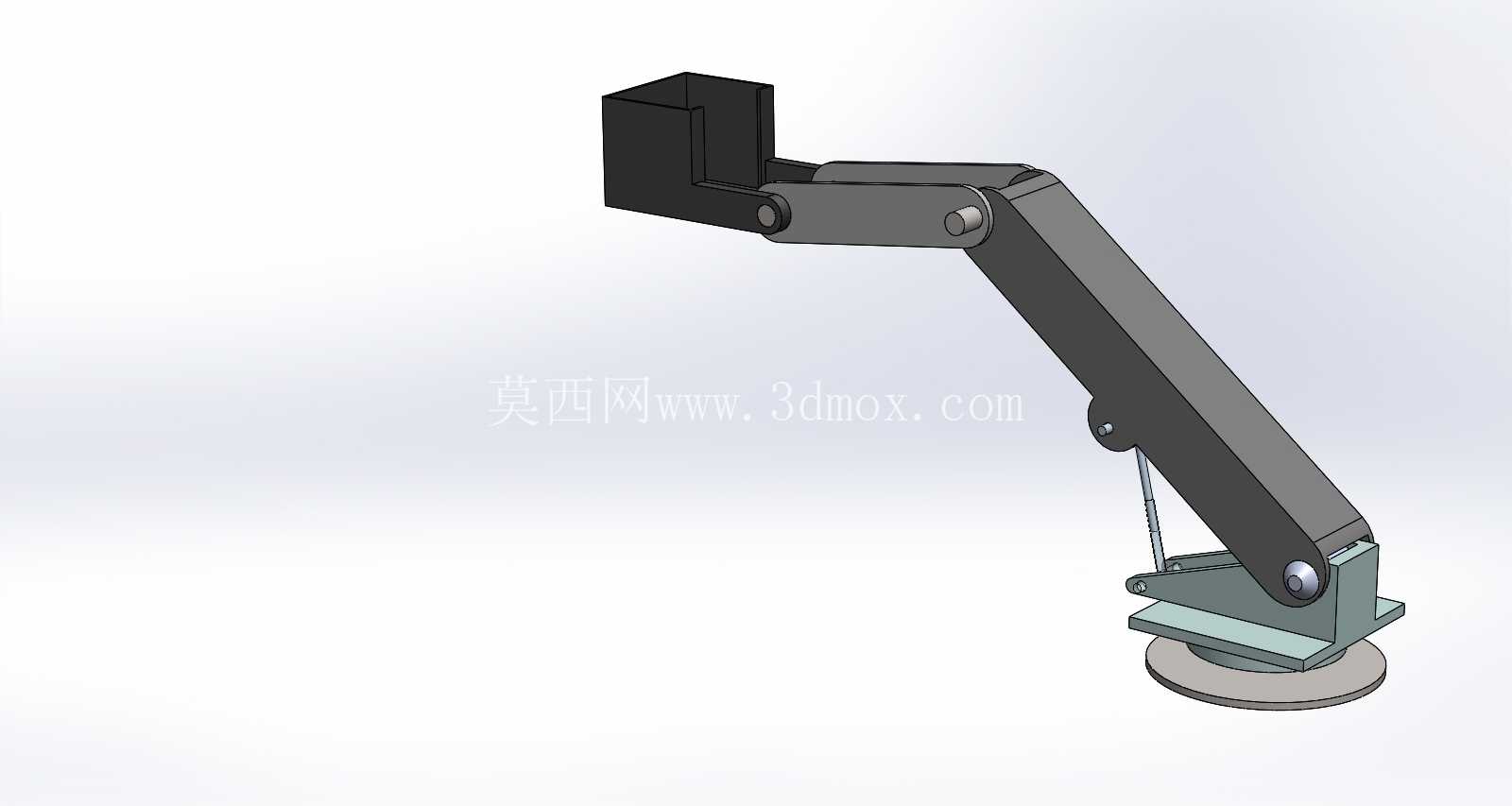

　　这款折臂式起重作业臂的三维结构设计，核心围绕狭小场地的灵活吊装需求展开，区别于传统直臂吊的大回转半径限制，折臂结构可在臂架折叠状态下完成近距离重物的起吊与移位，适配厂区内部设备转运、户外零散物料吊装、应急维修作业等多种对作业空间有严格限制的场景。从结构布局来看，整个臂架采用多段铰接式设计，底座部分预留了与车载底盘或者固定安装基座连接的螺栓孔位，安装边界的孔位排布参考了通用随车起重设备的安装标准，可直接适配多数轻卡底盘的副梁安装尺寸，不需要额外对底盘进行大规模改装，降低了设备加装的改造成本。

　　臂架的第一节臂与底座之间采用回转支承连接，可实现360度全回转作业，回转支承的选型匹配了臂架最大起重量下的倾覆力矩要求，在建模过程中对铰接点的受力位置做了加强筋处理，避免长期重载作业下铰接位置出现应力集中导致的结构变形。第二节折臂与第一节臂之间采用液压油缸驱动折叠，油缸的铰接点位置经过反复调整，在保证折臂可完全收折贴靠第一节臂的前提下，最大化油缸的推力输出效率，避免出现作业死点；第三节伸缩臂内置在第二节臂内部，同样采用液压驱动伸缩，可根据作业半径需求调整伸出长度，臂架的截面采用六边形箱型结构，相比传统矩形截面拥有更好的抗扭性能，在侧方吊装作业时可有效降低臂架的扭转变形量。

　　设计过程中重点考量了设备的实际使用工况，针对户外作业可能遇到的偏载、冲击载荷等情况，在臂架的各个铰接位置都设计了自润滑轴承套，减少日常维护的注油频次，同时在臂架的末端预留了吊具安装接口，可根据作业需求更换吊钩、夹具、吊篮等不同作业属具，拓展设备的使用范围。从安装尺寸来看，臂架完全收折状态下的整体高度低于2.2米，满足城市道路通行的限高要求，收折后的臂架不会超出车载底盘的宽度边界，不需要额外办理超宽运输手续；臂架最大伸出状态下的作业半径覆盖3米到8米的区间，不同作业半径下的额定起重量做了梯度匹配，在最小作业半径下可满足较重设备的吊装移位需求，最大作业半径下可覆盖常规的楼层低层物料输送需求。

　　建模过程中对所有液压管路的走向做了预留排布空间，管路沿着臂架内侧的走线槽布置，避免臂架折叠伸缩过程中挤压管路造成损坏，同时在底座位置预留了液压泵站的安装空间，可根据安装载体的不同选择独立泵站或者取力式泵站驱动。整个结构的受力分析环节，针对臂架全伸、半伸、全折三种典型作业姿态做了静力学仿真，对应力集中的位置做了板材加厚处理，在保证结构强度满足作业要求的前提下尽可能降低臂架的自重，减少对安装载体的载荷压力，避免底盘长期承载过重导致的车架变形问题。
