防爆型应急出口标志带备用电池装置

　　在石油开采、化工炼化、海上油气平台这类存在易燃易爆气体混合物的Class I Division 2、Class II Division 1 amp;2危险作业区域，普通民用应急疏散标识完全无法满足防爆安全要求，这款带备用电池的危险场所应急出口标志，就是针对这类高风险场景开发的疏散指示设备。从结构设计逻辑来看，整套装置采用一体化防爆壳体结构，所有电气连接部位都做了隔爆密封处理，外壳采用无铜铝合金材质成型，既满足防爆壳体的强度要求，又能避免铜质材料在特定腐蚀环境下产生的安全隐患，整体外壳做了耐盐雾表面处理，可直接在户外露天、海洋高盐雾环境下长期使用，不会因为环境腐蚀破坏壳体的防爆完整性。

　　设备的核心功能逻辑围绕断电应急场景设计，正常供电状态下，装置直接接入120V-277V/60Hz的工业交流供电回路，通过内部降压模块为3颗LED光源供电，同时为内置的备用电池组进行浮充管理，此时LED光源通过标志面板的边缘导光结构实现均匀面发光，整灯额定功耗仅3W，长期运行的能耗极低，LED光源的额定寿命可达25年，大幅降低后期运维更换的频次。当外部主供电回路因为故障、事故切断时，装置内部的电源切换模块会在极短时间内自动切换到备用电池供电模式，不需要人工干预，电池组的容量可支撑整套装置连续供电3小时，完全满足危险场所事故状态下的人员疏散时长要求，哪怕现场出现烟雾、遮挡物，面发光的标识也能比传统点光源标识具备更好的穿透识别性，帮助现场人员快速定位出口位置。

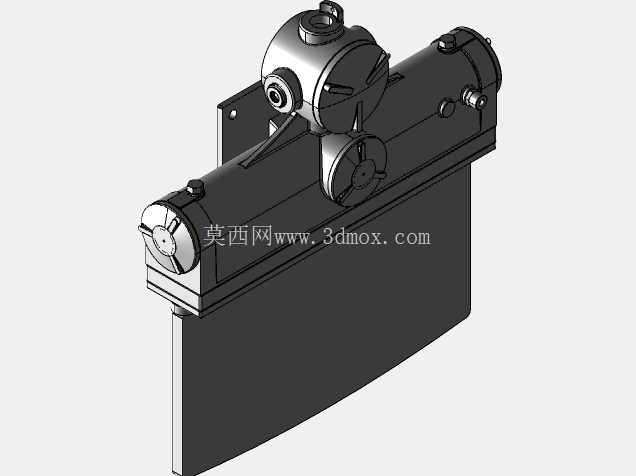

　　从安装适配性来看，这款装置支持三种安装方式，可根据现场通道的布局选择悬挂安装、天花板安装或者墙壁安装，安装底座预留了通用的固定孔位，适配不同场景的安装基体。标识面板采用双面可视设计，不管从通道的哪个方向 approaching 出口，都能清晰看到标识内容，不需要在同一位置正反安装两套标识，减少现场的设备投入和安装工作量。在做三维建模的时候，需要重点关注几个边界尺寸：首先是防爆壳体的外轮廓尺寸，要保证隔爆结合面的长度和间隙符合对应防爆等级的标准要求，不能随意压缩壳体壁厚；其次是安装底座的孔位间距，要匹配现场常用的安装支架尺寸，避免出现安装孔位对不上的问题；还有导光面板的嵌入深度，要保证LED光源的光线能在导光板内充分漫射，不会出现局部亮斑或者暗区，影响标识的识别效果。

　　实际选型应用的时候，需要注意这款设备的适用环境温度范围、防爆认证等级是否匹配现场的危险区域划分，不能将其应用在超出防爆等级要求的0区、1区连续释放易燃易爆介质的场景。设备的电池仓做了独立的隔爆腔设计，即使电池出现故障产生电弧，也不会引燃外部的易燃易爆气体，所有外部接线的引入装置都采用防爆密封接头，保证电缆引入部位的隔爆性能。和普通民用应急出口灯相比，这款装置的结构强度更高，抗冲击、抗振动性能更好，能适应工业现场复杂的作业环境，不会因为现场的设备振动、意外磕碰导致设备损坏失效。在建模过程中，还需要还原壳体上的散热筋结构，虽然LED光源功耗很低，但长期运行时电池充放电过程会产生少量热量，散热筋可以提升壳体的散热效率，延长内部电子元件和电池的使用寿命，同时散热筋的结构也能提升壳体的整体刚性，减少壳体受外力冲击时的变形量。
