PCB布局用小型插装电源变压器结构

　　在消费类电子、工业控制板卡的PCB布局阶段，板载电源变压器的占位精度直接决定后续电源回路布线合理性、安规距离预留是否达标，以及整机装配阶段元件与壳体、周边结构件的干涉风险。这类小型插装式电源变压器，多用于低压控制回路的电压转换，将前端输入的交流电压转换为控制电路所需的低压交流信号，后续经整流稳压模块为芯片、继电器等低压器件供电，是板载线性电源方案里的核心电磁转换部件。

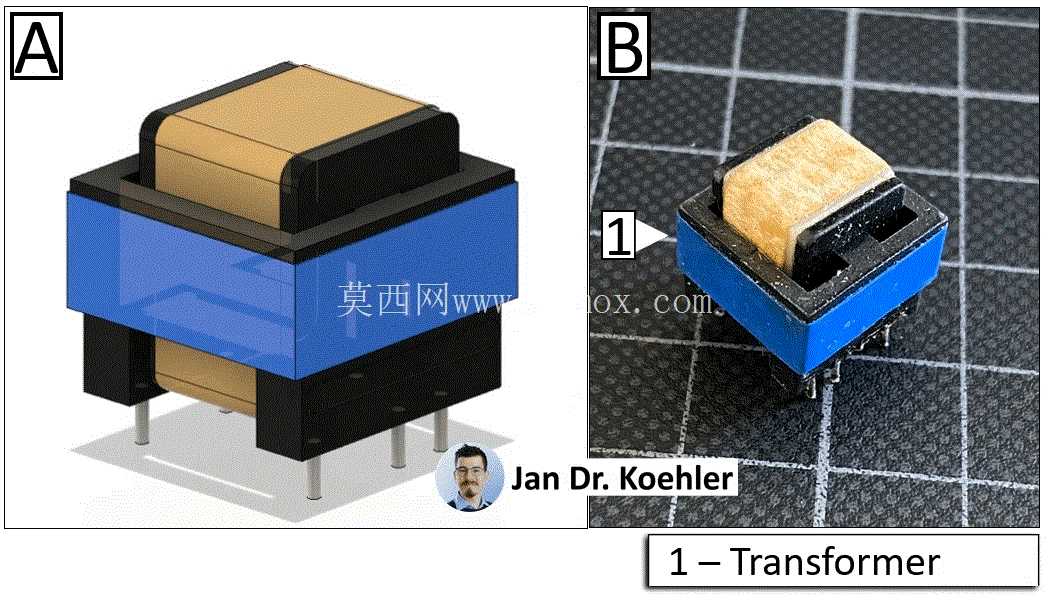

　　从实际设计落地的角度看，这类变压器的结构分为三个核心部分：中间的磁芯骨架承担绕组承载与磁路闭合的作用，外层包裹的绝缘胶带承担绕组间、绕组与磁芯间的绝缘防护，底部伸出的直插引脚是与PCB焊盘连接的结构，引脚间距严格匹配通用PCB网格设计，适配2.54mm标准网格的焊盘布局，不需要额外定制非标准焊盘封装。设计这类元件的三维模型时，首先要确认的是安装边界：引脚伸出骨架底部的长度，决定了PCB设计时焊盘的孔径与焊盘外围的禁布区范围，通常引脚直径在0.6-0.8mm区间，焊盘孔径设计为1.0mm即可满足插装需求，焊盘外侧需要预留至少1mm的走线禁布区，避免波峰焊时焊锡溢流导致相邻引脚短路。

　　外形尺寸方面，这类小型变压器的整体高度通常控制在15-20mm区间，适配多数桌面级控制板、小型电源模块的壳体内部高度限制，不会出现元件超高导致壳体无法扣合的问题；主体的长宽尺寸根据功率等级不同略有差异，1-3W功率等级的产品，主体长宽通常在15mm*12mm左右，在PCB上占位极小，不会占用过多板上布线空间。磁芯部分的台阶结构是建模时容易忽略的细节，上下磁芯对接的位置存在0.5mm左右的台阶差，如果模型简化时忽略这个结构，后续做整机装配干涉检查时，会误判磁芯与上方屏蔽罩的距离，导致实际装配时屏蔽罩压到磁芯造成磁芯碎裂、绕组绝缘层破损的问题。

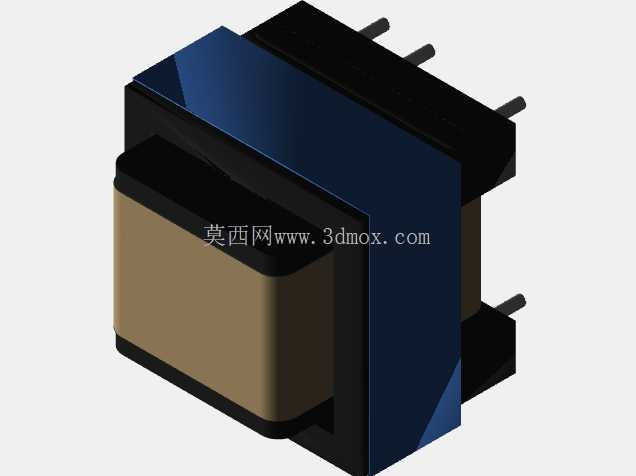

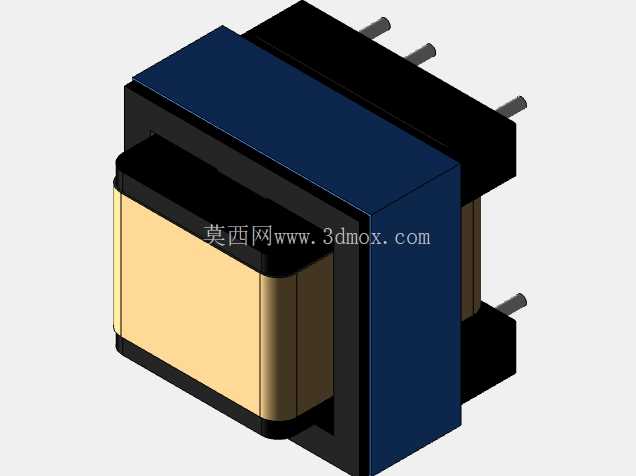

　　实际PCB布局应用中，这类变压器的摆放位置有明确的工程要求：首先要远离板上的高频信号回路，避免变压器漏磁干扰高频信号的传输质量；其次要与周边的高压元件预留足够的安规距离，初次级侧的引脚对应布线要分开走，避免初次级回路重叠降低绝缘性能；变压器底部正对的PCB区域尽量不要布置过孔与敏感走线，防止变压器工作时的漏磁在走线中感应出干扰信号，影响控制电路的工作稳定性。建模时还原的蓝色绝缘外层、米黄色磁芯与黑色骨架的分色结构，也能在PCB 3D预览时快速识别元件类型，方便布局阶段快速核对元件位置是否正确，避免出现封装用错、元件摆放方向错误的问题——这类插装变压器的引脚存在极性区分，初次级引脚的位置是固定的，如果模型没有还原引脚的排布顺序，布局时很容易把变压器方向放反，导致后续接线错误，电源回路无法正常工作。

　　从结构可靠性角度看，这类变压器的引脚采用直插式设计，波峰焊后引脚与焊盘的结合强度足够，能够承受常规运输、使用过程中的振动冲击，不需要额外增加固定胶加固；磁芯与骨架之间通常会点胶固定，避免长期振动下磁芯松动产生电磁异响。建模时还原的引脚根部的凸台结构，是插装时的限位结构，能够保证变压器插装到PCB上时，主体与PCB板面保持1-2mm的距离，既可以避免焊接时焊锡顺着引脚爬到骨架上影响绝缘性能，也能给变压器底部预留一定的散热空间，避免工作时热量集中在元件底部加速绝缘层老化。

　　在做整机结构校验时，精准的变压器模型可以帮助结构工程师提前确认元件与上方壳体、周边接插件的距离，比如当板上需要安装透明防护罩或者塑料上盖时，变压器的顶部高度是板上元件的高度控制点之一，如果模型尺寸存在偏差，很容易出现上盖压到变压器顶部，导致磁芯受力碎裂、绕组短路的严重问题。另外，这类变压器的绕组部分是突出于磁芯的结构，建模时不能简单用方块替代绕组的圆弧外形，否则在检查与周边电解电容、接插件的距离时，会出现实际装配时元件互相挤压，导致电容外壳破损、接插件变形的问题。
