织带自动裁切生产设备结构设计方案

　　在纺织辅料、包装带材、服装织唛等带类制品的量产加工场景中，传统人工裁切+后续焊接的作业模式始终存在裁切长度公差大、焊口对位偏移、作业效率受人员熟练度制约等痛点，这套织带自动裁切设备的结构设计，正是针对带材连续加工的全工序需求完成的落地化方案，可直接对接上游织带整卷放料工位，完成从原料放卷到成品裁切输出的全流程无人化作业。

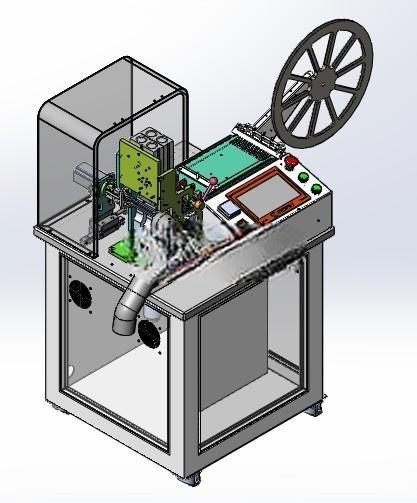

　　从整机布局来看，设备采用下柜上机的分层式结构，底部柜体采用方管焊接框架搭配钣金蒙皮的结构形式，底部配置4只万向带刹脚轮，单脚轮额定承载80kg，整机空载重量约210kg，柜体总高度780mm，宽度850mm，深度620mm，安装时仅需预留左右各150mm的检修空间、后侧200mm的排风走线空间即可，无需额外预埋地脚螺栓，可直接放置在平整的车间环氧地坪上完成调平固定，适配中小批量生产车间的灵活布线需求。柜体内部预留了电气控制元件、超声波发生器、驱动电机的安装位，侧面开设带防尘网的通风孔，兼顾散热与车间粉尘防护需求。

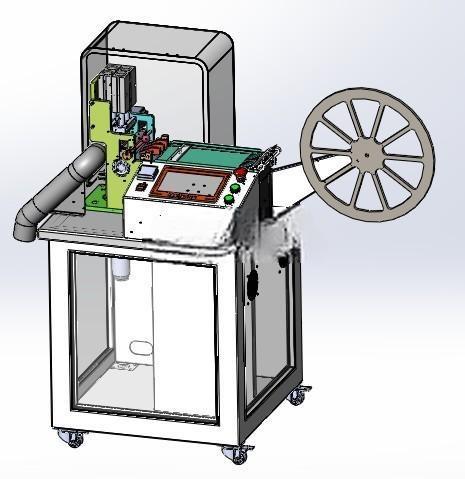

　　上部作业工位的结构排布遵循带料走向依次展开：最左侧为整卷织带放料架，采用辐条式放卷轮结构，轮体直径380mm，可适配最大卷径350mm、幅宽120mm以内的各类织带、松紧带、包装带卷料，放卷轴带阻尼调节机构，可根据带材厚度调整放卷张力，避免带材拉扯变形或松垮偏移。放卷后的带材首先进入预热输送工位，该工位采用上下两组耐高温硅胶输送轮搭配加热模块，可根据带材材质将预热温度控制在室温至120℃区间，提前软化带材消除内应力，避免后续焊接、裁切环节出现带材收缩翘曲问题。

　　带材经预热输送后进入卷带焊接工位，该工位集成了卷带成型机构与超声波焊接头，卷带机构可根据工艺需求将平直带材卷绕成设定直径的圈状结构，超声波焊接头采用20kHz频率规格，焊接压力可通过调压阀在0.1-0.6MPa区间调节，焊接完成的带圈会被推送结构平稳送入裁切工位，裁切工位采用高速钢切刀搭配气缸驱动结构，切刀行程40mm，裁切动作响应时间小于0.2s，可保证切口平整无毛刺，不会出现带材抽丝、毛边问题。设备右侧设置倾斜式废料排出口，可将裁切过程中产生的边角料通过外接软管导入废料收集箱，保持作业工位整洁。

　　整套设备的操作面板设置在上部护罩的前侧位置，护罩采用透明亚克力板搭配铝型材框架的结构，既可以全程观察内部作业状态，也能避免操作人员误触运动部件、焊接工位造成安全隐患，护罩可通过快拆螺丝快速拆卸，方便日常维护时更换切刀、调整焊接头位置。各运动机构的驱动单元采用伺服电机搭配同步带传动的结构，送料长度精度可控制在±0.5mm以内，相比传统的气缸送料结构，可适配不同长度规格的带材加工需求，参数调整仅需在操作面板上完成数值设定即可，无需更换机械限位块，换型时间可控制在10分钟以内。

　　从实际投产验证的角度来看，这套结构方案在织带生产车间连续运行时，单工位加工效率可达每分钟35-45件，相比人工作业模式效率提升4倍以上，裁切长度一致性、焊接位置精度都能满足批量出货的品质要求，设备的易损件仅为裁切切刀与输送轮胶套，日常维护成本较低，各模组采用模块化设计，后续如果需要适配特殊幅宽、特殊材质的带材加工，仅需更换对应工位的模组即可，无需对整机框架进行大幅改动。
