高速精密加工电主轴结构三维设计

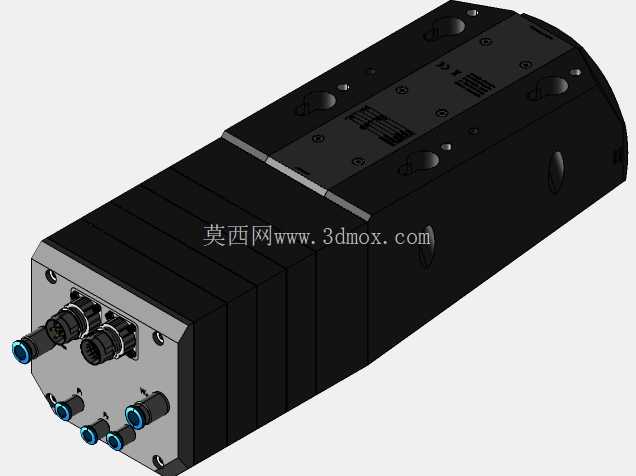

　　在精密数控加工、机器人末端打磨抛光、高速铣削作业场景中，电主轴作为核心执行部件，其结构设计直接决定加工精度、运行稳定性与设备寿命。本次呈现的这款主轴结构，从实际加工工况的痛点出发完成整体构型，首先针对高速运转下的发热问题，采用集成式液体冷却流道设计，冷却回路直接贴合电机定子与主轴轴承外圈布置，能够在400V供电、4.0kW功率输出的持续作业工况下，将核心部件温升控制在合理区间，避免热伸长导致的加工精度漂移。

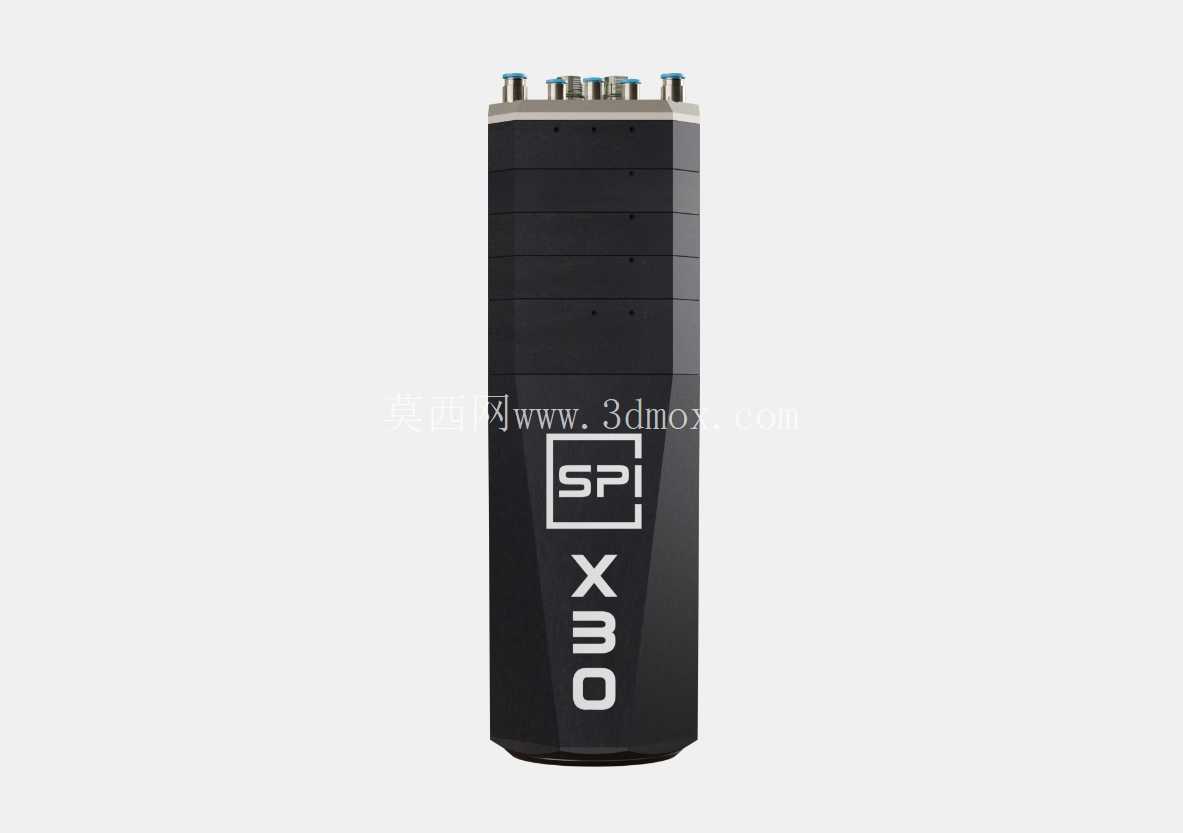

　　从结构布局来看，这款主轴采用集成式电机直驱设计，取消了传统主轴的皮带、齿轮等中间传动环节，从根源上消除了传动间隙与传动振动，最高运行转速可达50000rpm，最大输出扭矩1.6Nm，能够适配铝合金、铜合金等有色金属的高速精加工，以及复合材料的铣削、钻孔作业。主轴轴承选用高精度GMN主轴轴承组，采用预紧结构设计，在高速运转下仍能保持足够的径向与轴向刚度，抵抗切削过程中的径向切削力，保证刀具切削端的跳动量控制在微米级。

　　接口设计上，这款主轴采用SK30标准工具接口，能够适配标准的SK30刀柄，刀具装夹采用精确夹紧位置检测结构，搭配感应式活塞位置传感器，能够实时反馈刀具夹紧状态，避免装夹不到位导致的飞刀事故。电气接口部分，电机动力采用9针直式插头连接，传感器信号采用17针直式插头集成布置，冷却液连接采用温度传感器线圈末端集成结构，同时搭载感应式转速传感器，能够实时反馈主轴实际转速，配合机床控制系统实现闭环转速控制，保障转速稳定性。

　　整体防护设计上，这款主轴防护等级达到IP54，外壳采用多层叠式结构设计，将主轴支架直接集成在外壳本体上，减少了额外安装附件带来的装配误差。前端密封采用创新的5级迷宫密封结构，不需要额外的密封气源，就能有效阻挡加工过程中的切削液、金属碎屑进入主轴内部轴承腔，大幅降低轴承污染损坏的概率，延长主轴维护周期。整体重量控制在12.7kg，紧凑的柱式外形结构能够大幅降低安装占用空间，既可以安装在小型CNC加工中心的主轴滑枕上，也可以作为机器人末端执行器的加工动力头，适配复杂曲面的浮动打磨、去毛刺作业场景。

　　安装适配层面，这款主轴的柱式本体外壳预留了标准的安装定位面，配合智能安装定位结构，能够快速完成主轴与安装座的同轴度校准，不需要复杂的打表调整就能满足安装精度要求，降低现场装配调试的难度。从建模细节来看，整个结构完整还原了冷却流道的走向、电气接口的插针布局、轴承组的装配位置、密封结构的层级关系，既可以作为设备选型阶段的结构参考，也可以用于加工设备的整机装配干涉检查，还能作为主轴结构设计的参考案例，帮助设计人员理解高速电主轴的布局逻辑，在进行同类产品设计时规避发热、密封、装夹检测等环节的常见设计问题。在实际的三维装配验证中，该模型能够直接导入整机装配环境，完成与滑枕、冷却管路、电气走线、刀具刀柄的装配匹配，提前排查安装过程中可能出现的空间干涉问题，缩短设备开发的设计迭代周期。
