多功能可快速切换风洞试验配套管路系统

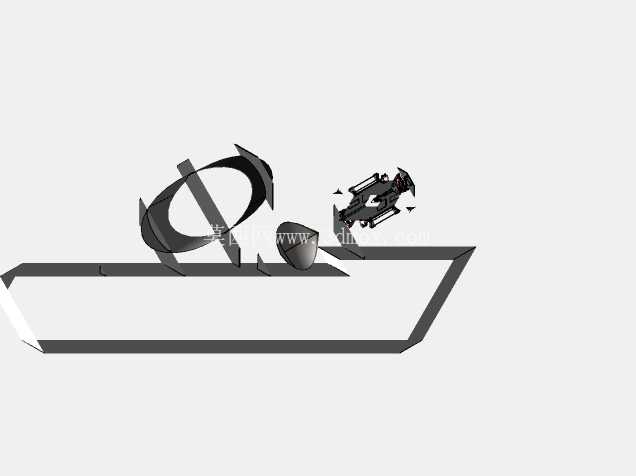

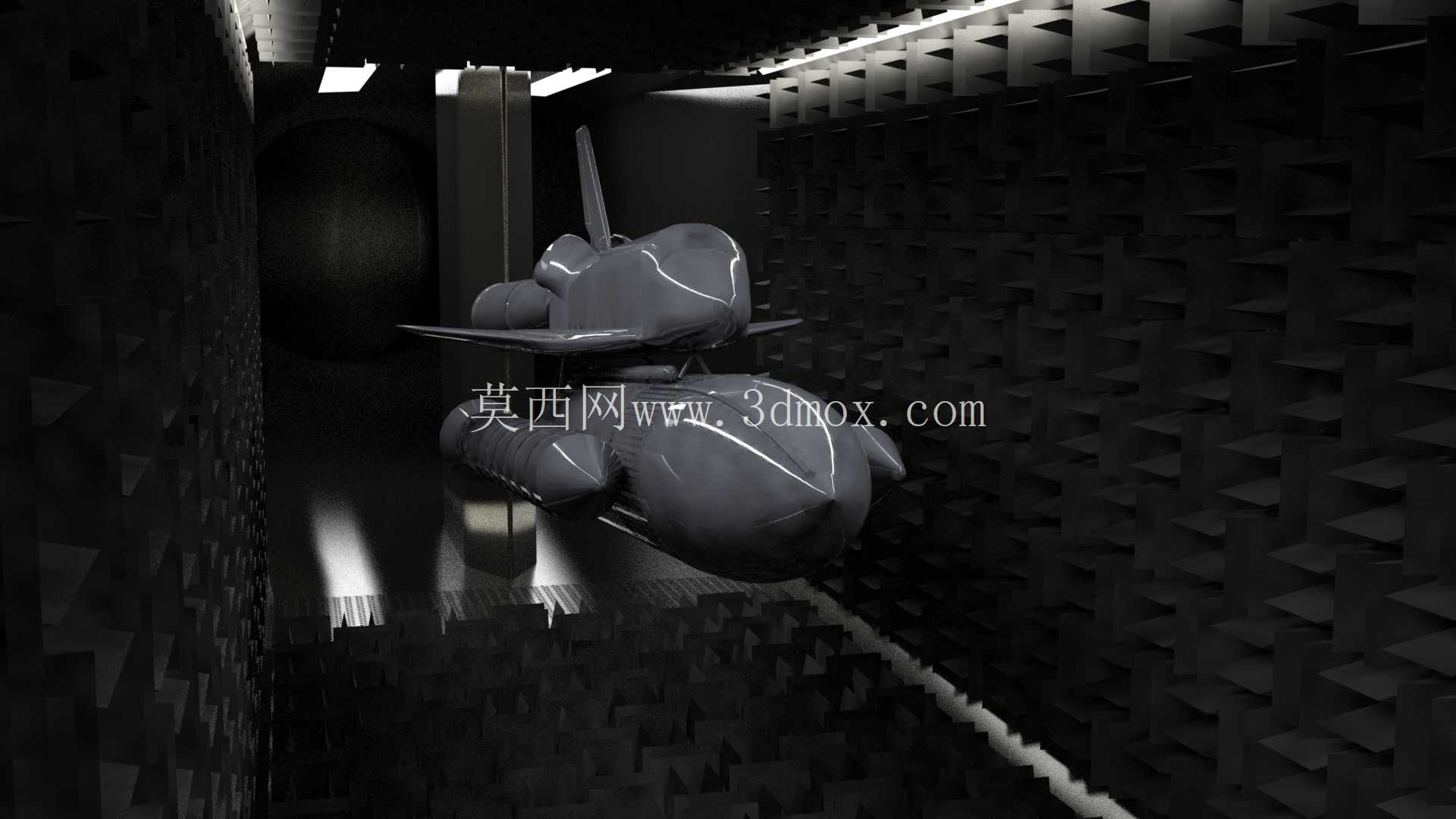

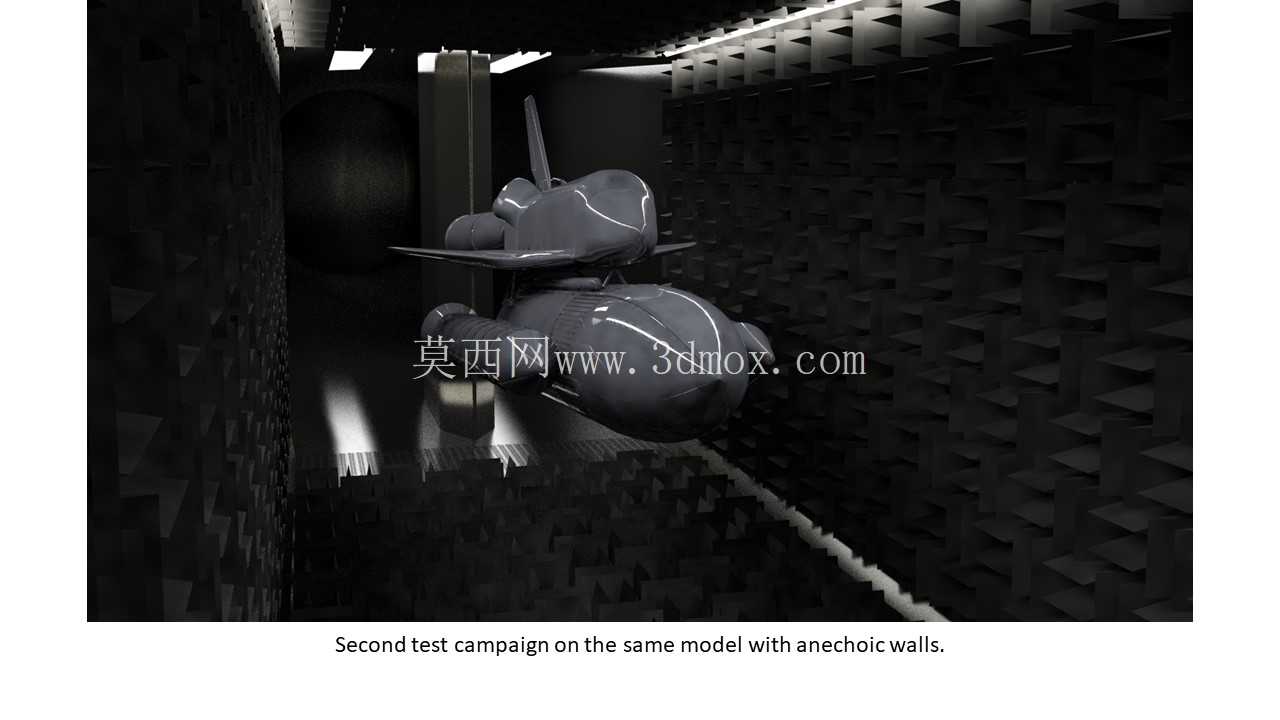

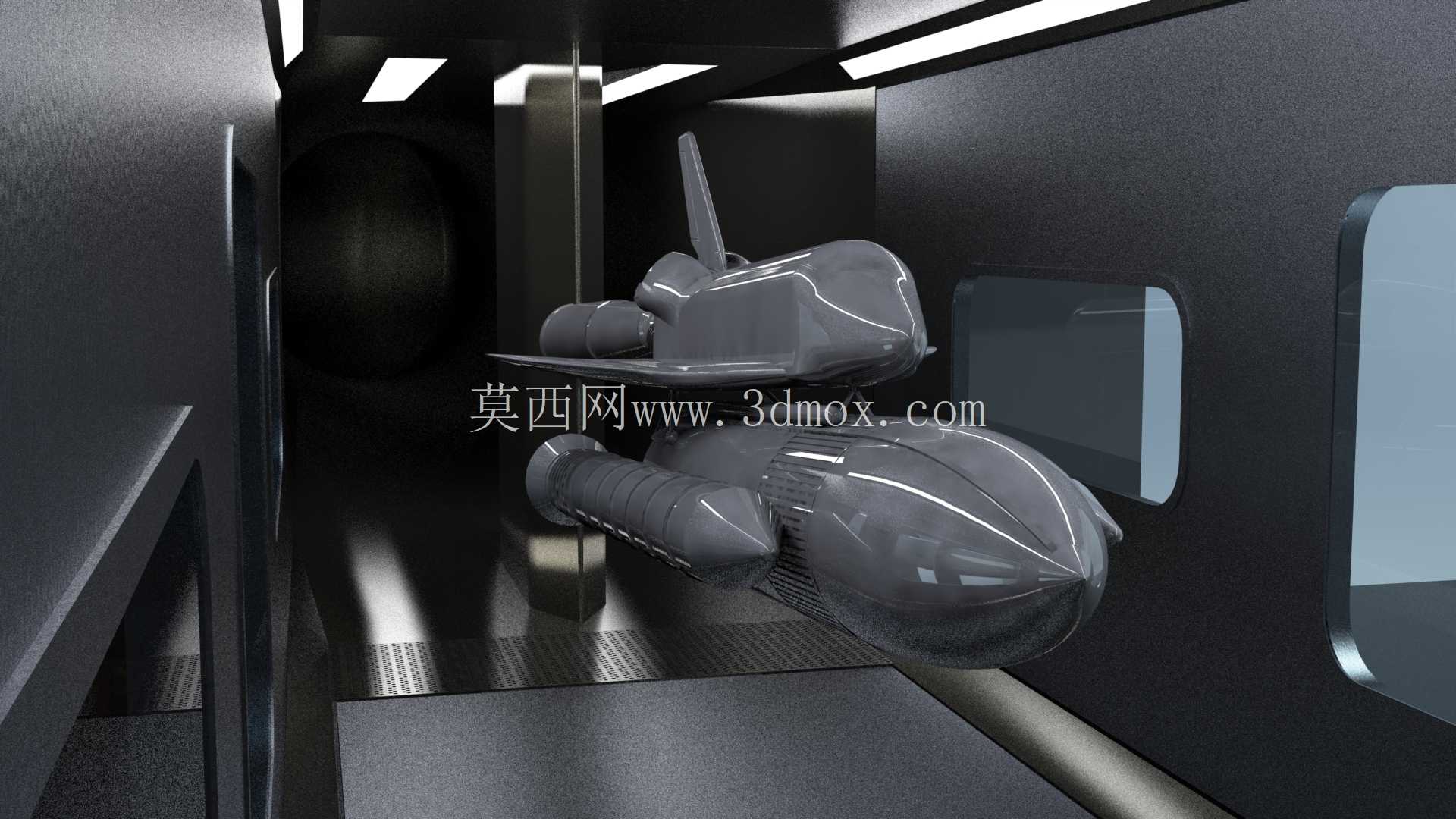

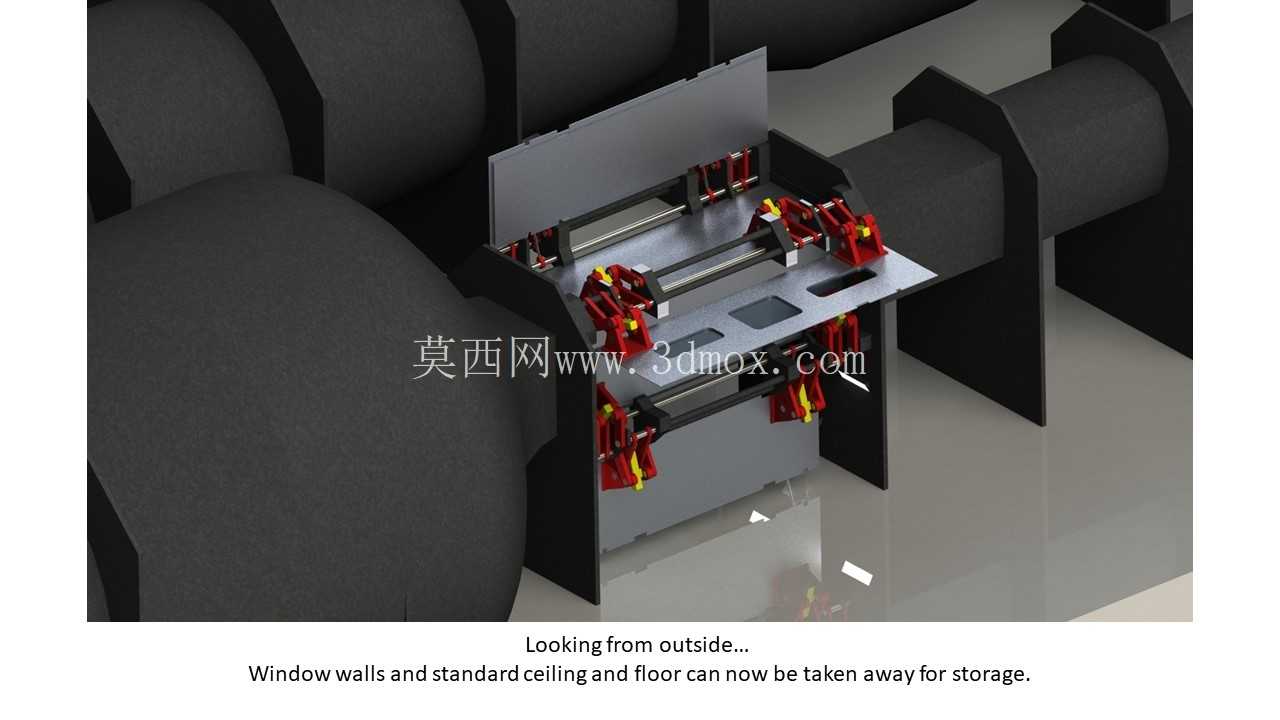

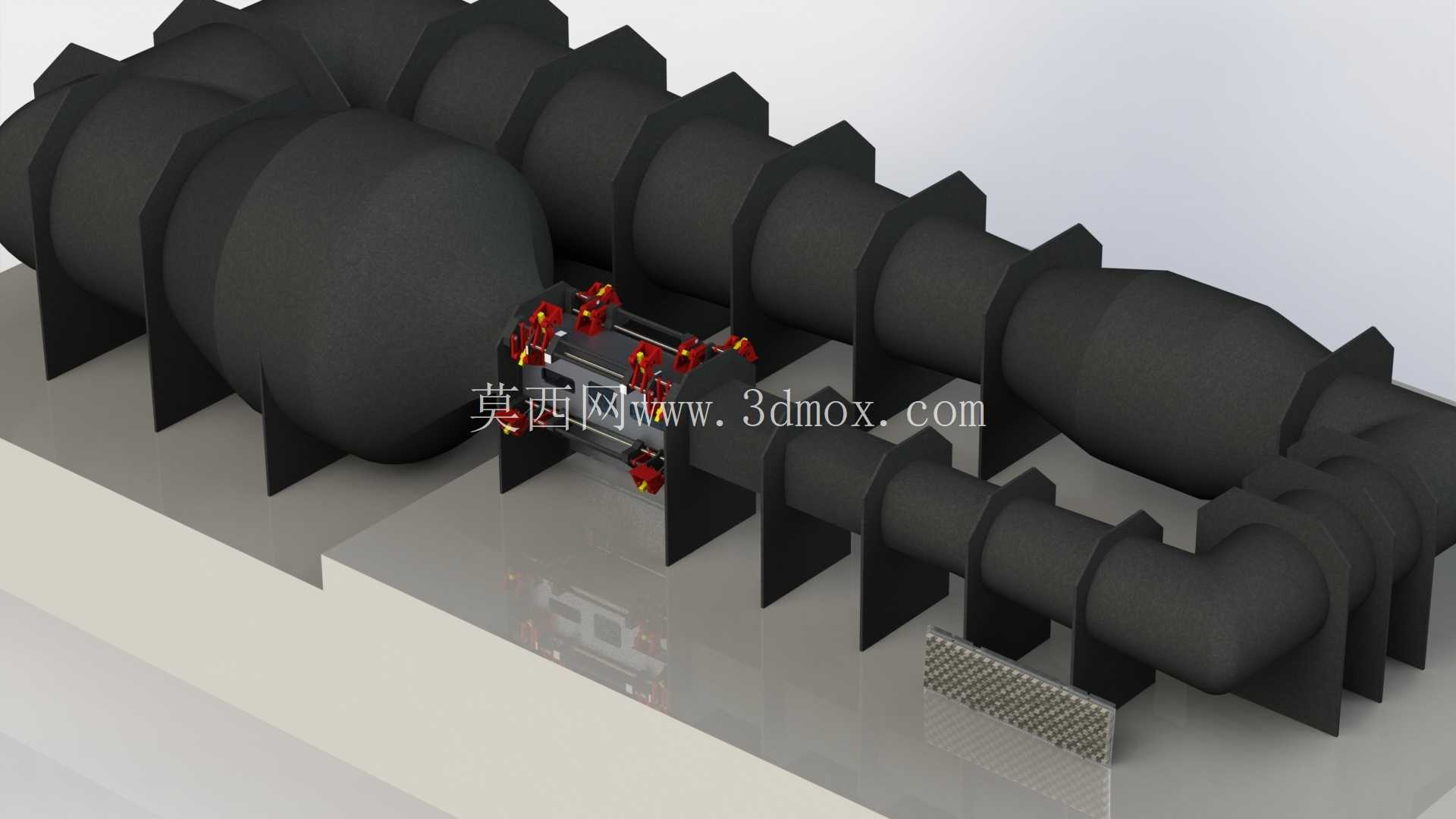

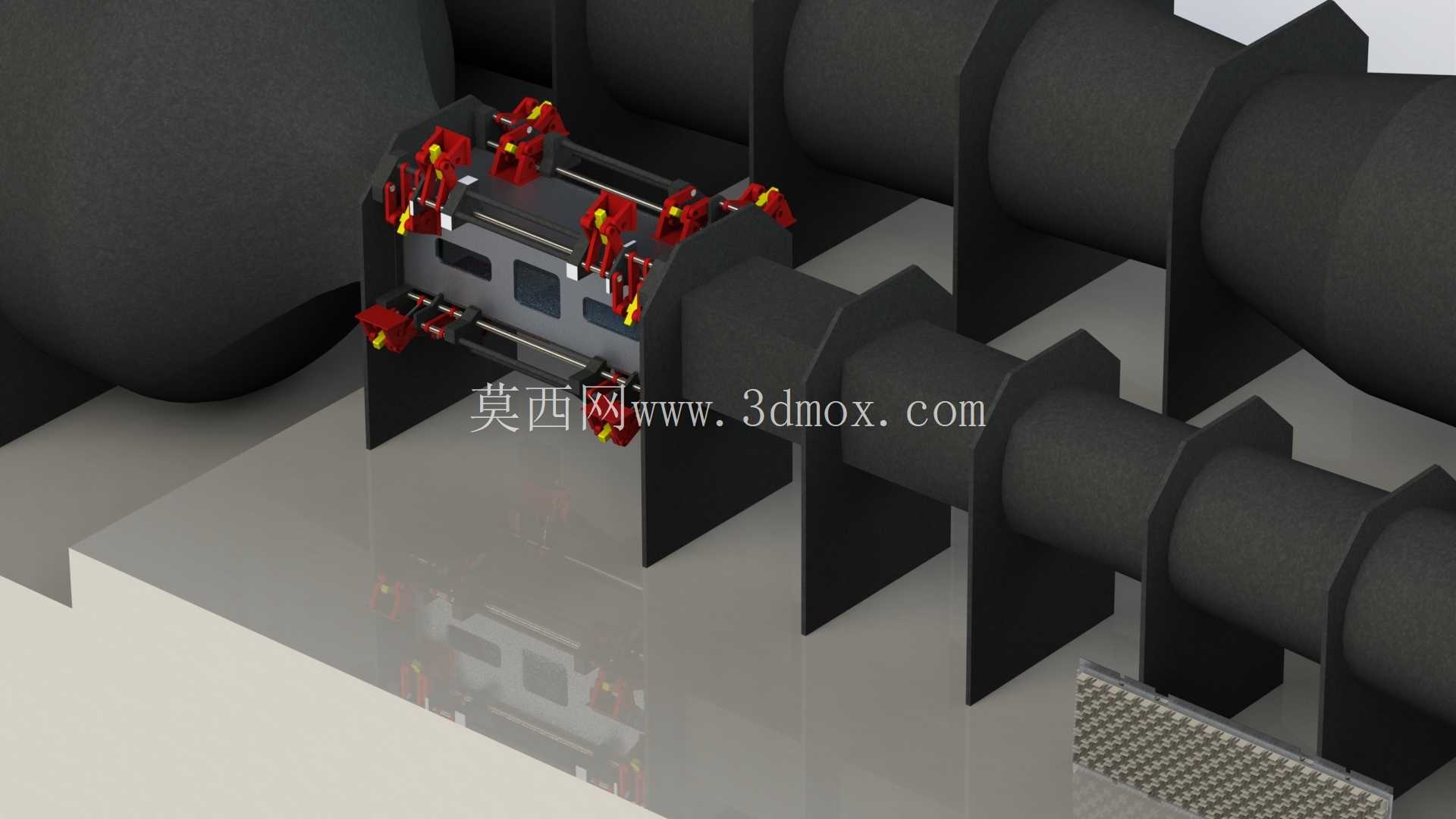

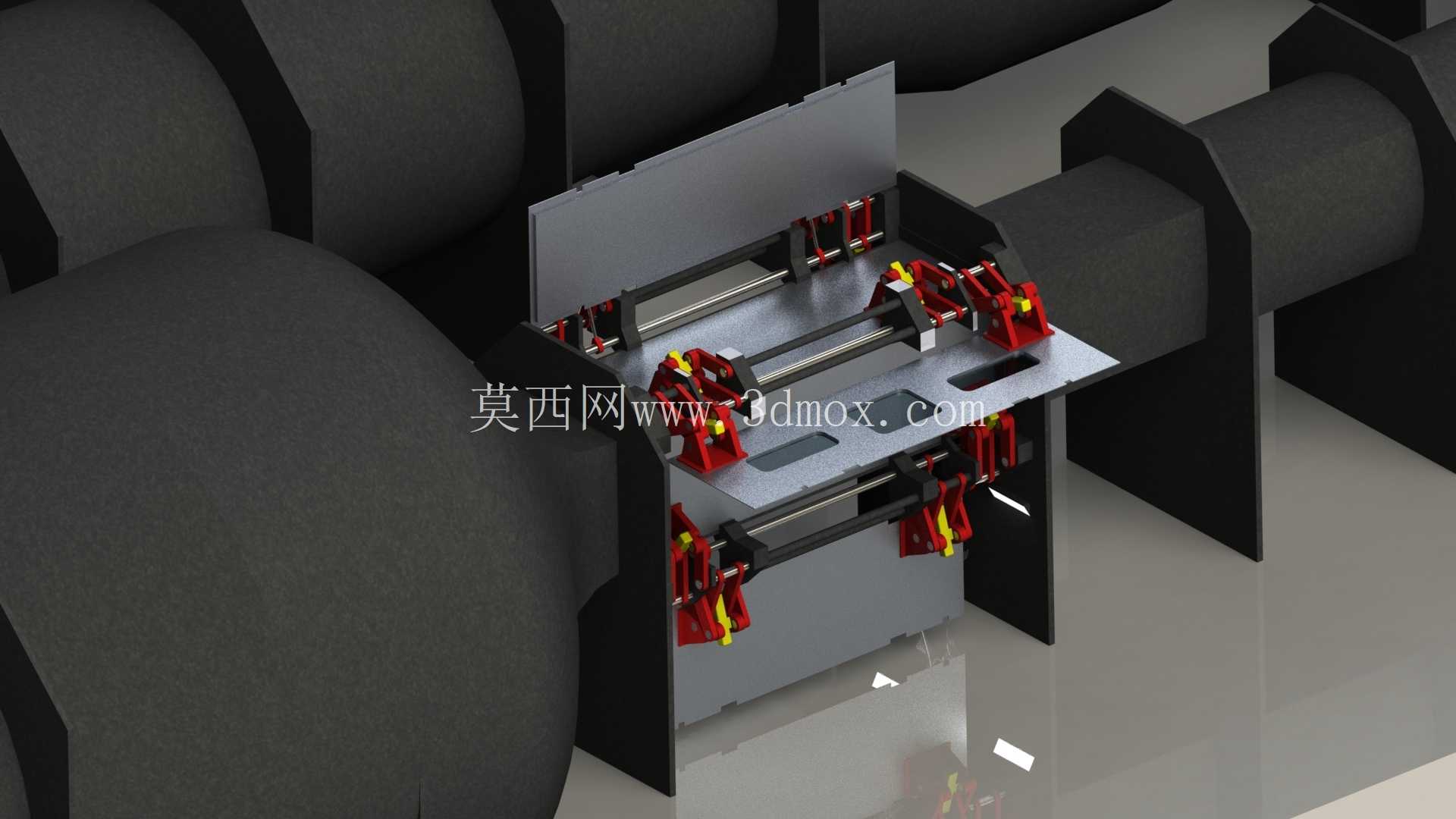

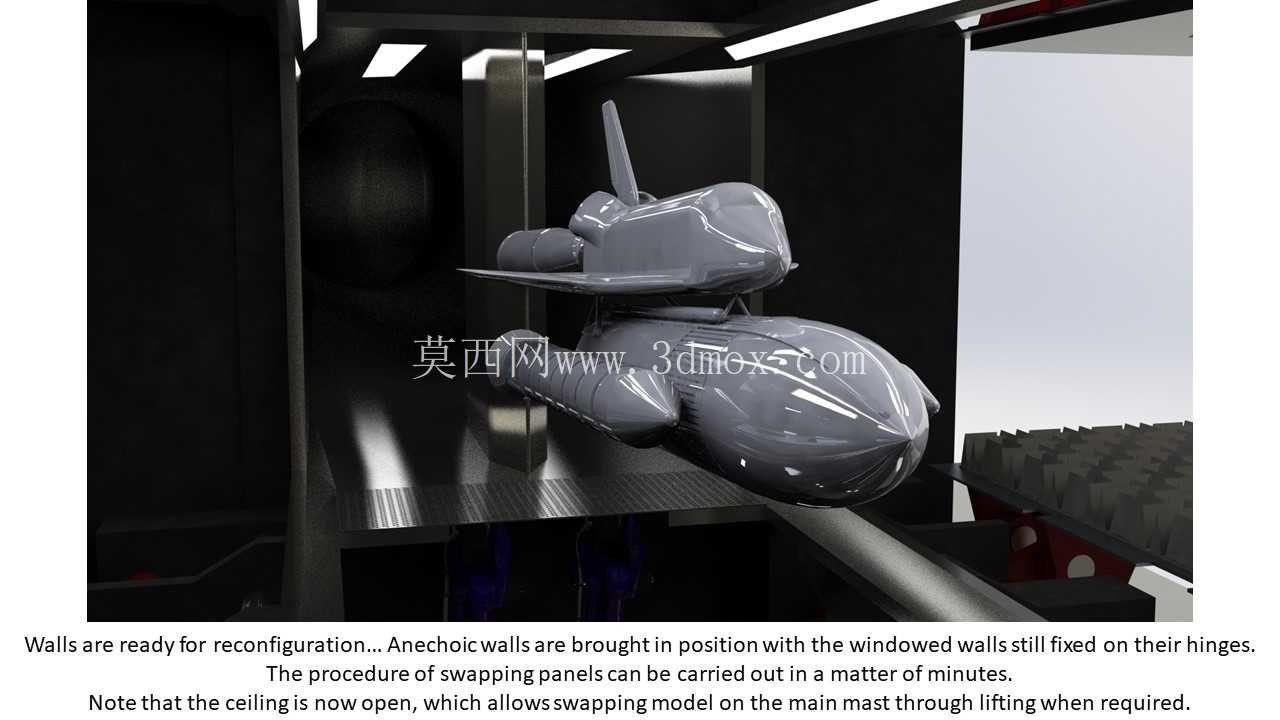

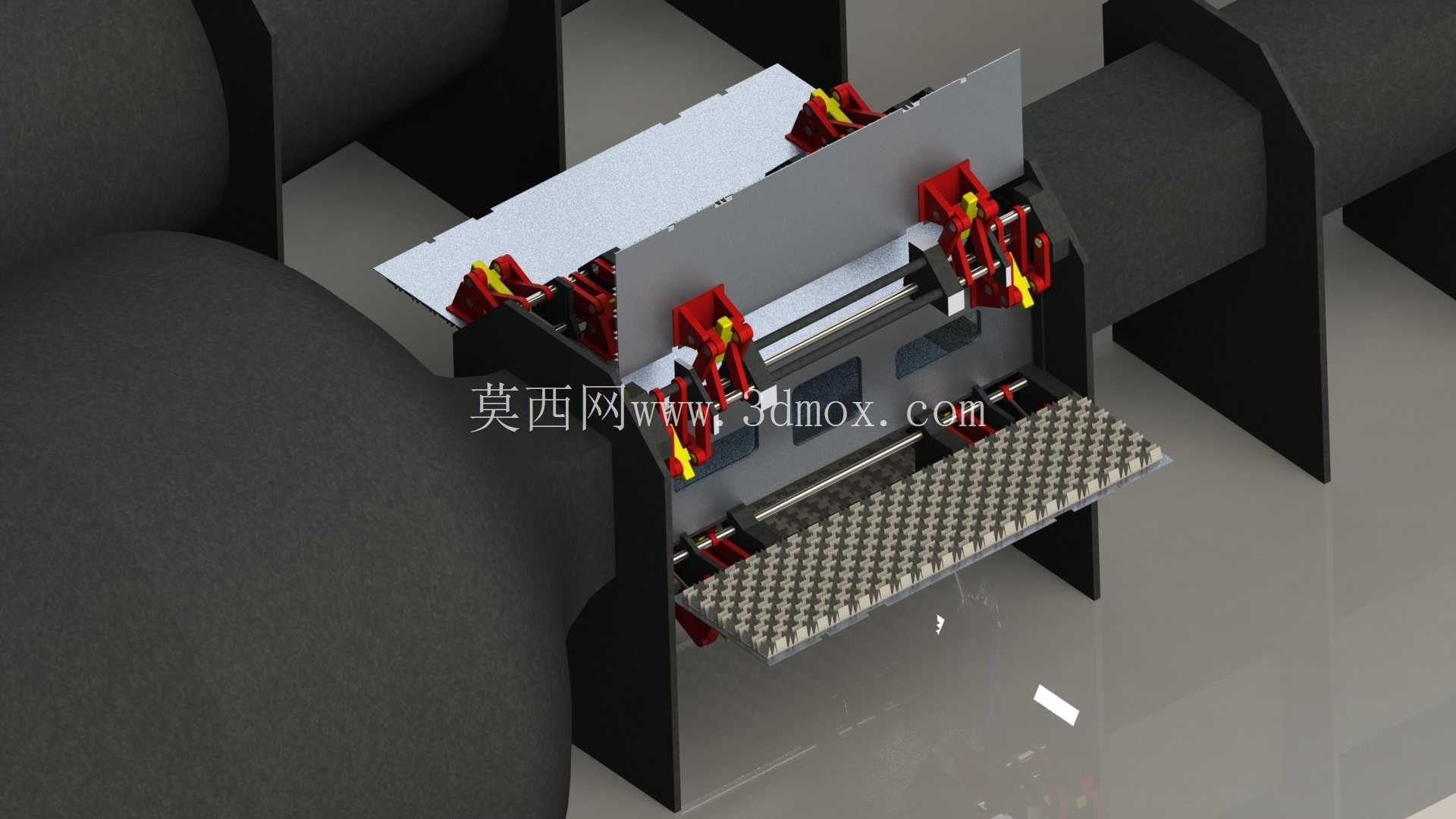

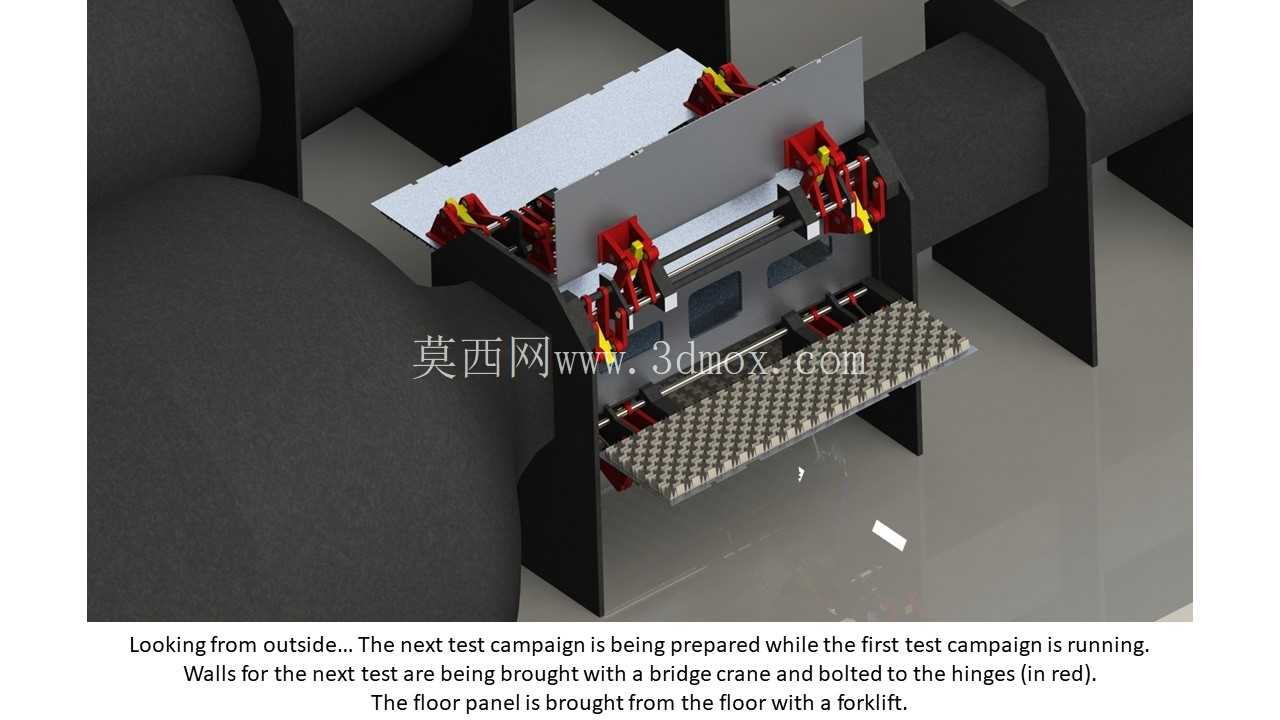

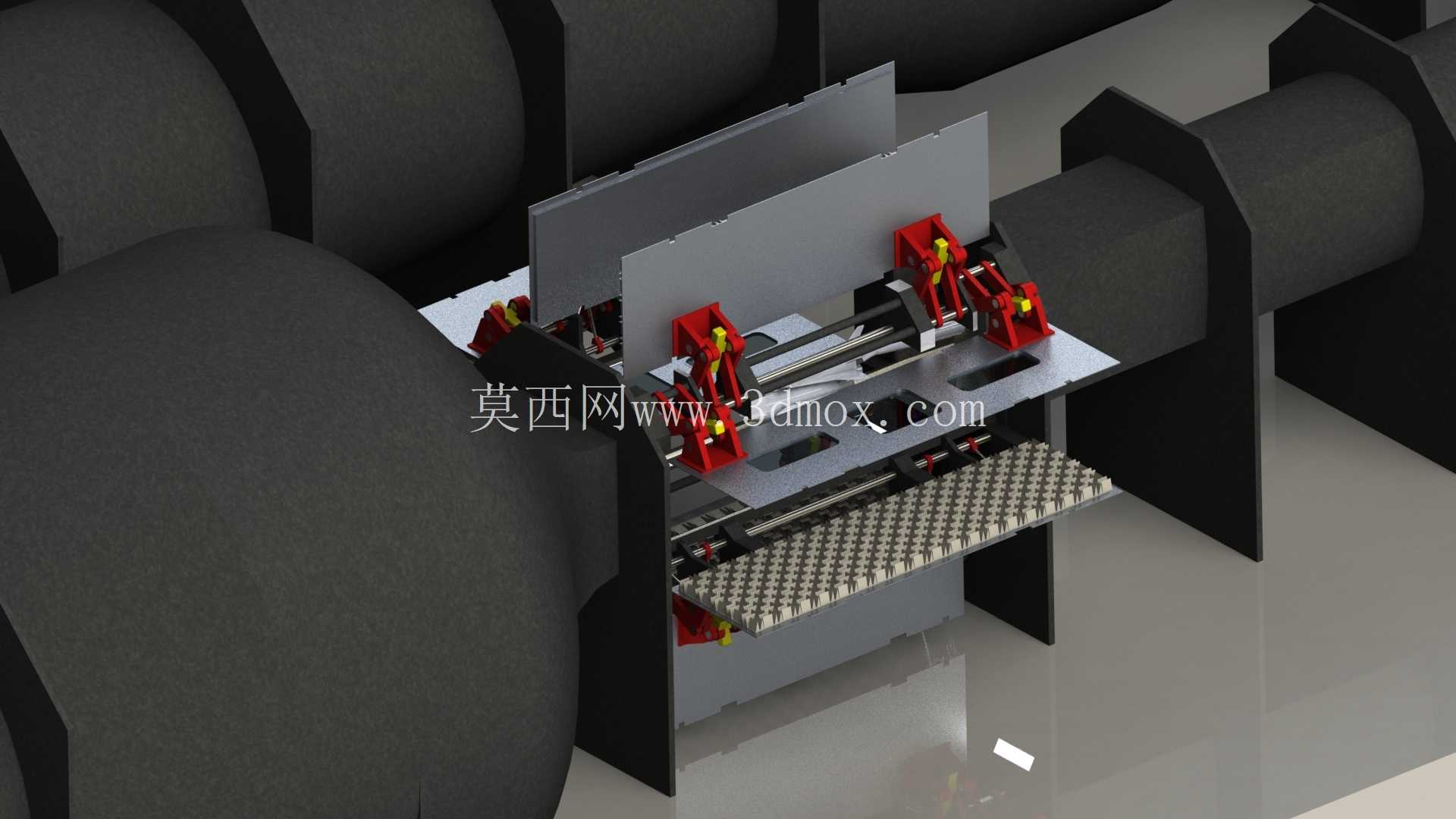

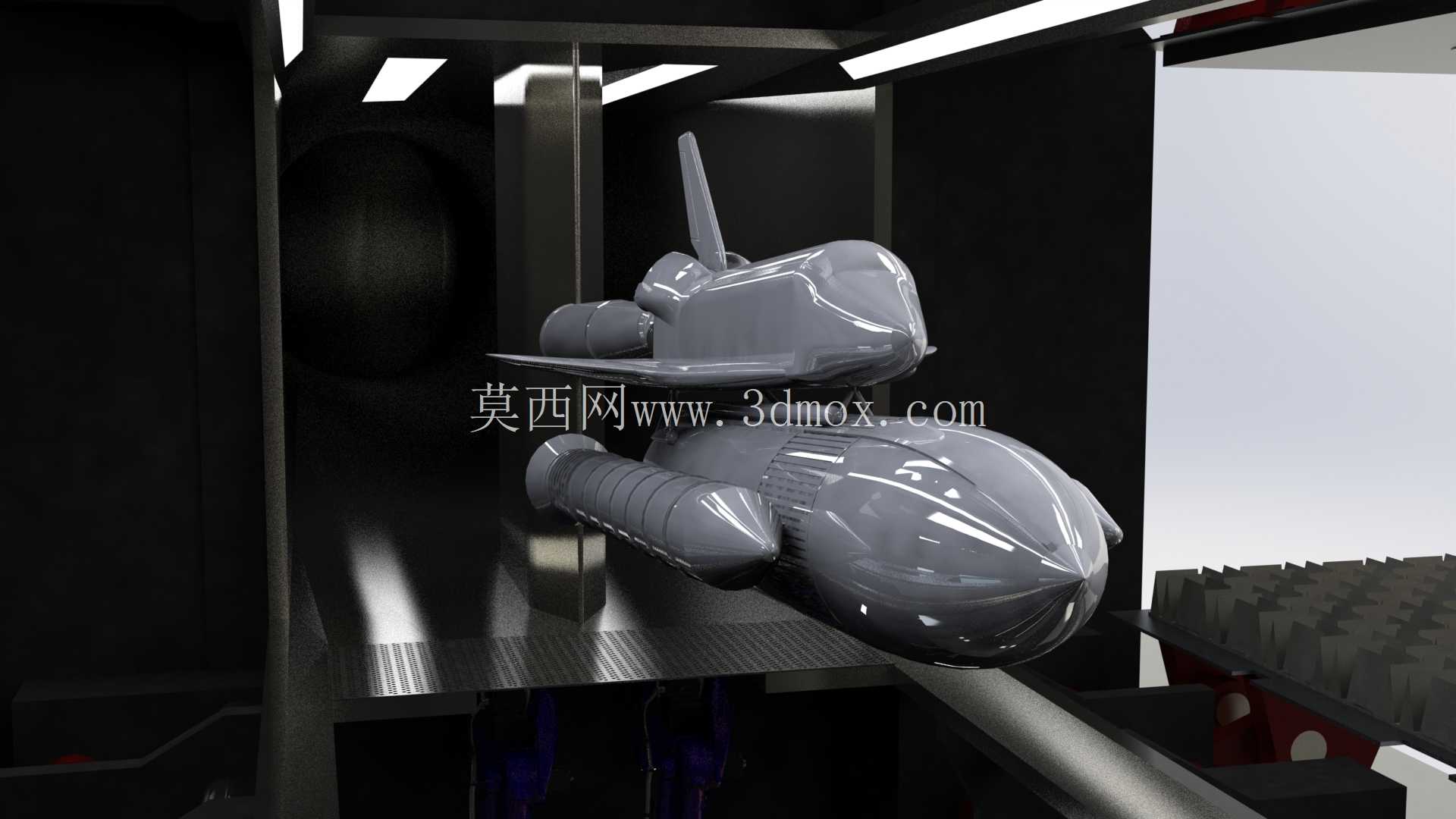

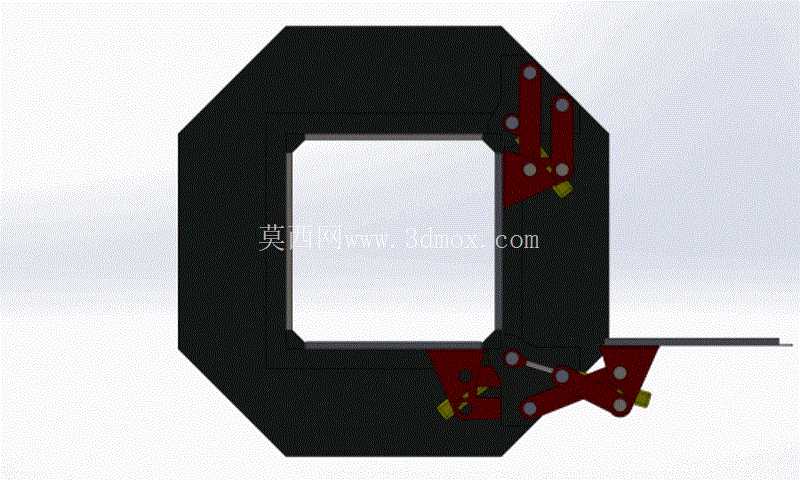

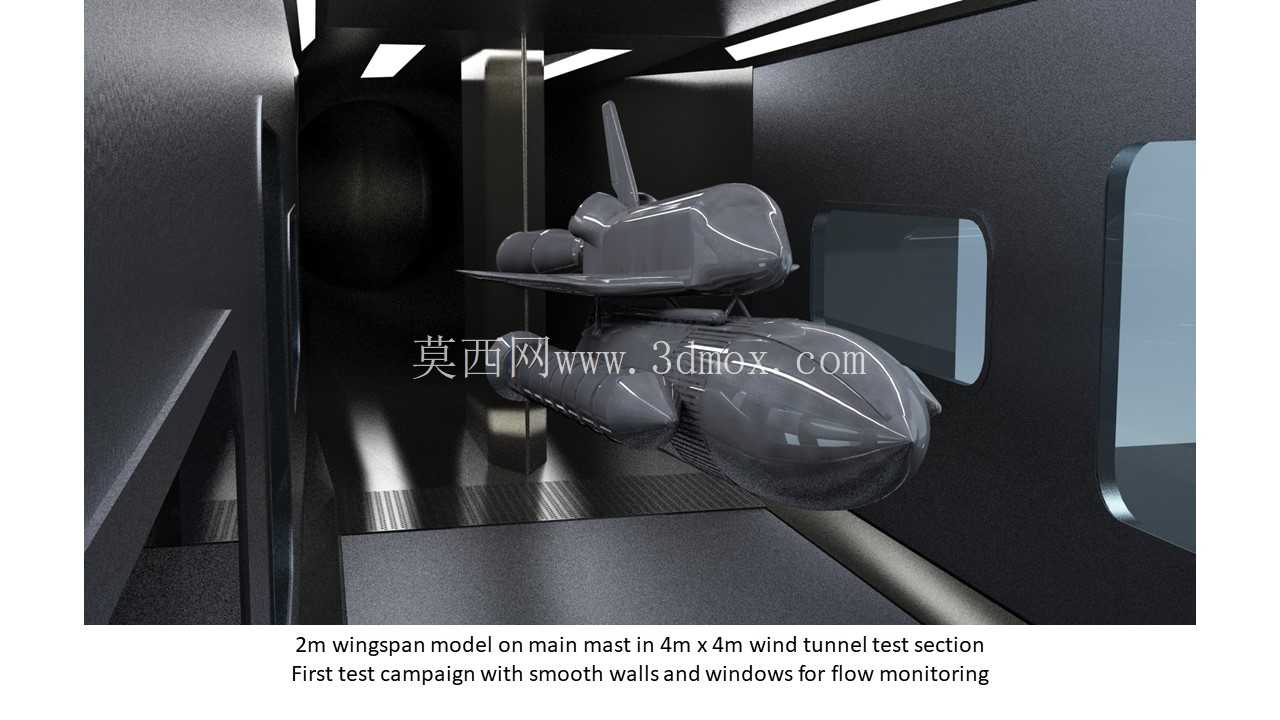

　　结构设计上，整套管路的支撑采用落地式鞍型支座，每个支座与管路外壁采用弧面贴合接触，避免局部应力集中造成管路变形，支座底部预留地脚安装孔，可直接固定在试验室的混凝土地面上，安装时需保证各段管路的同轴度误差控制在千分之二以内，避免流场经过接缝处产生紊流影响测试精度。针对测试段的快速切换需求，设计了不对称平行四边形铰链式面板安装结构，测试室的壁板、顶板、地板均采用独立模块化设计，单块面板通过铰链与侧边的固定框架连接，不需要完全拆卸螺栓即可完成面板的翻转开启，配合试验室顶部的桥式起重机，可直接将固定在主负载桅杆上的测试模型沿导轨移入或移出测试舱，不需要拆解周边的管路结构。这套风洞配套管路结构，核心面向航空航天、流体力学科研类风洞试验室的日常测试场景，解决传统风洞单次测试后拆装周期长、停机等待占比过高的痛点，覆盖从缩比飞行器模型、流体测试样件到工业部件风阻测试的多类试验需求。从实际使用逻辑来看，整套系统的管路主体采用分段式承压结构，主通路包含大直径缓压舱段、渐缩整流段、等径直测试段以及多分支弯管转向段，各段之间通过法兰式连接结构预留快装接口，可根据测试段的尺寸需求快速拼接不同通径的管路组合，适配从亚音速到低跨音速区间的常规风洞测试流场要求。

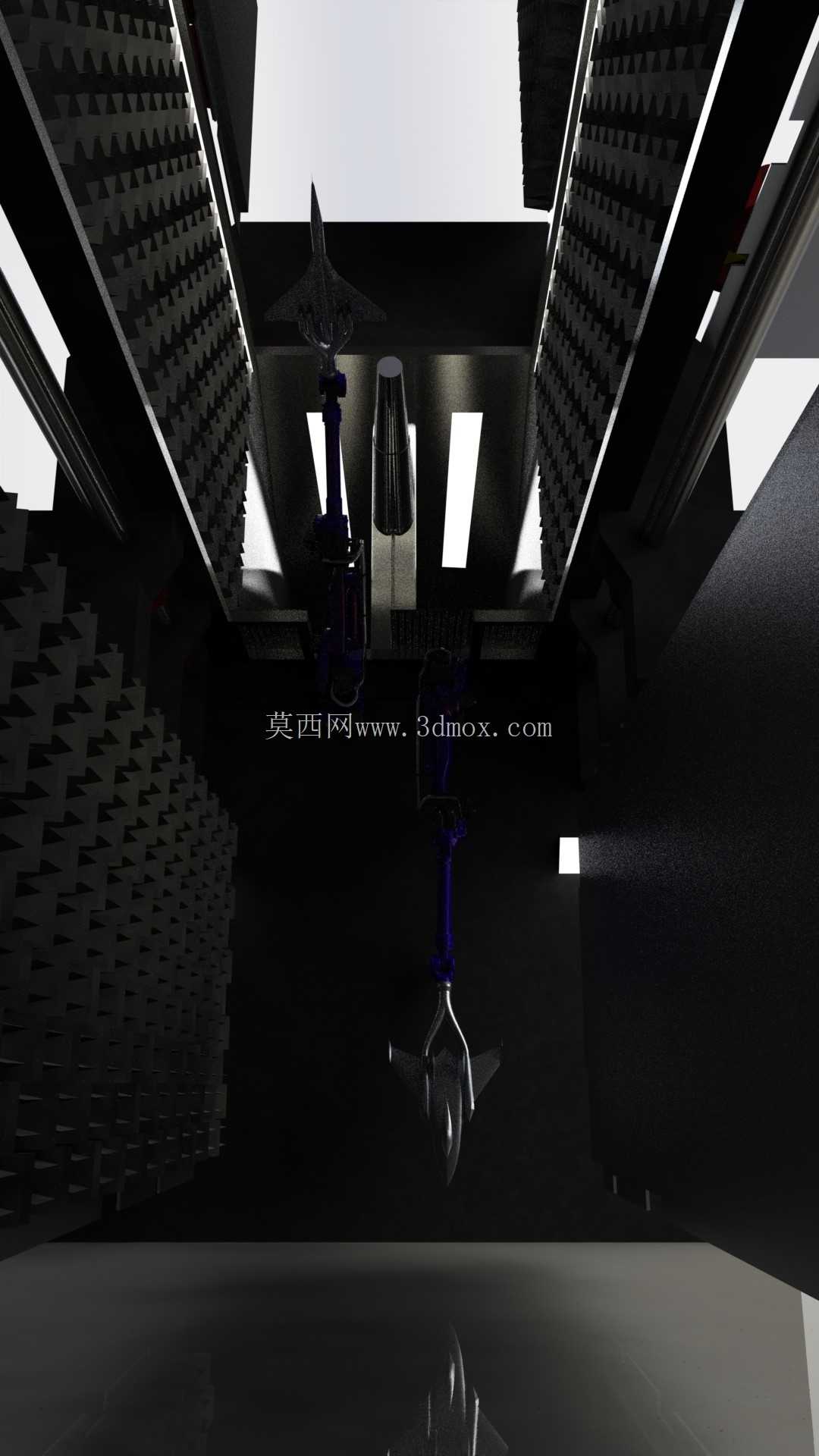

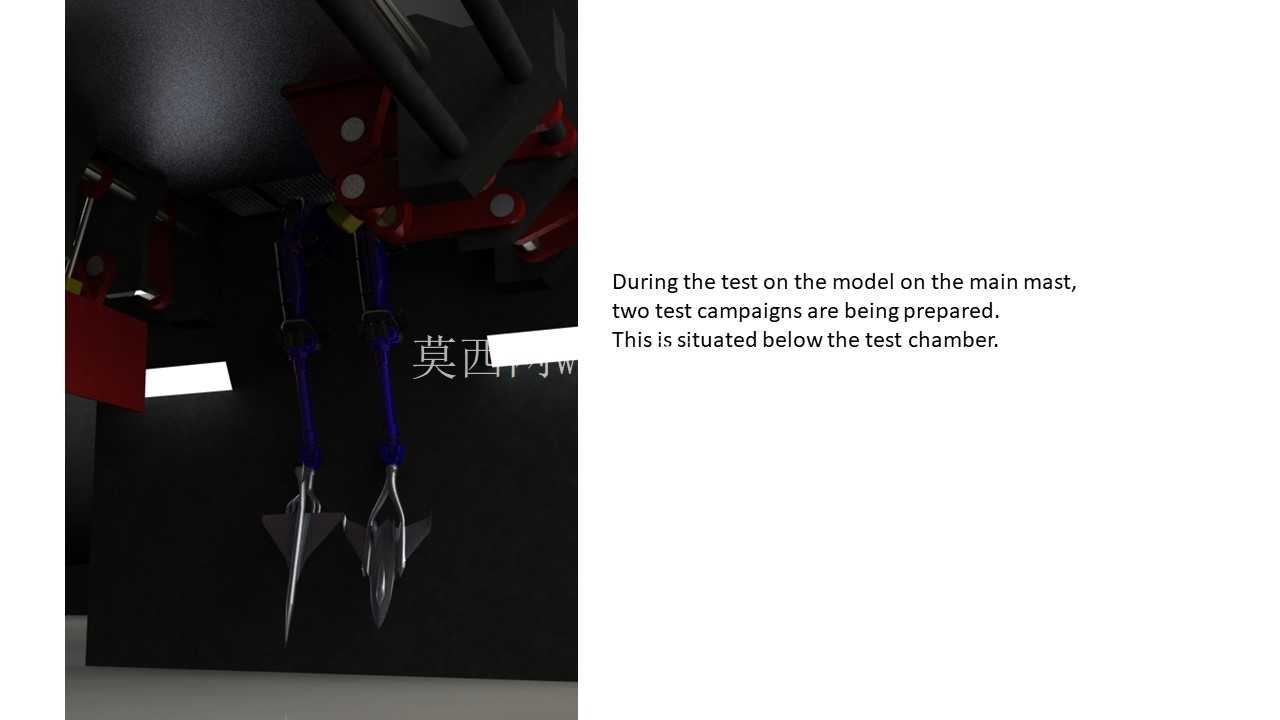

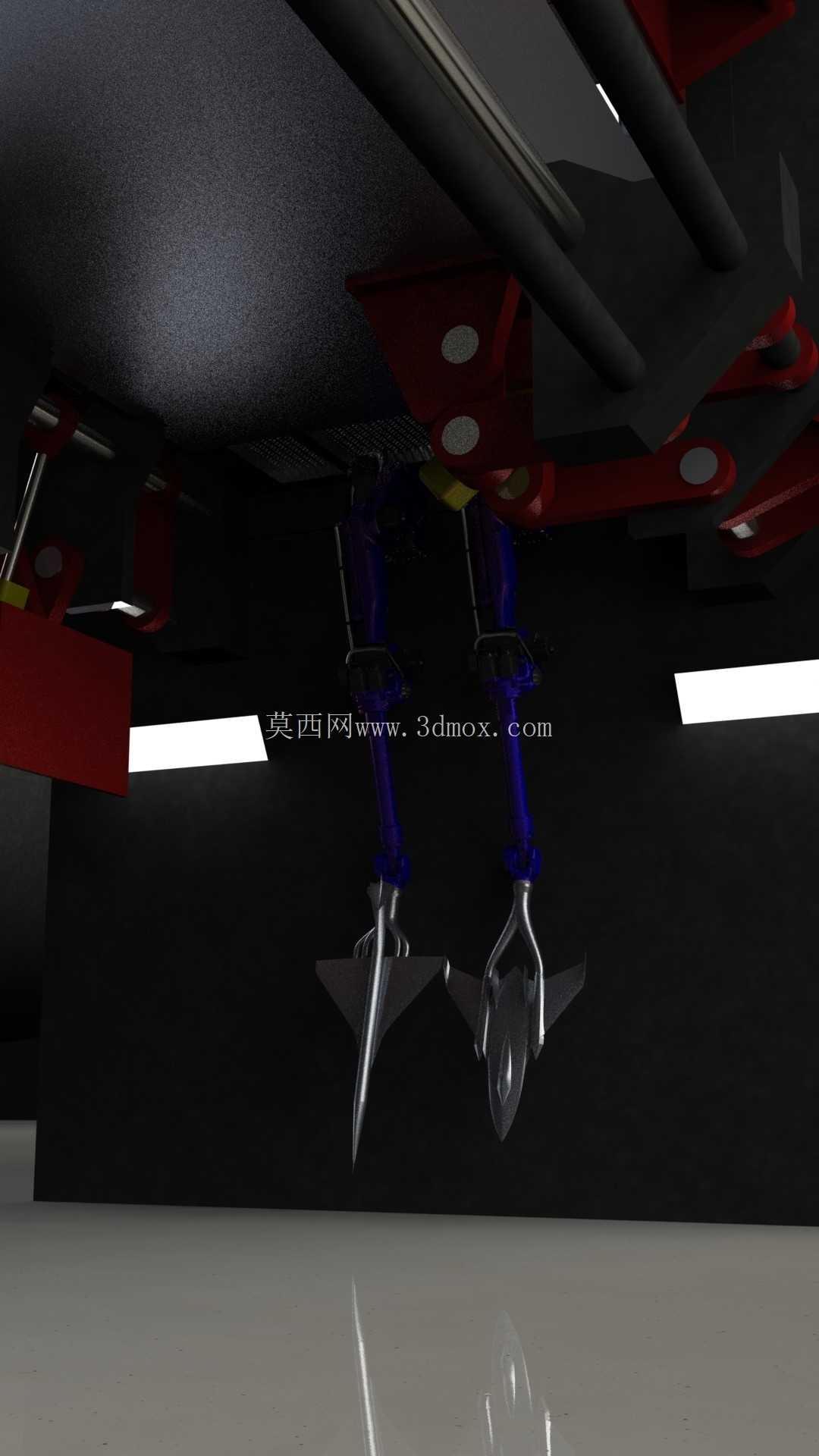

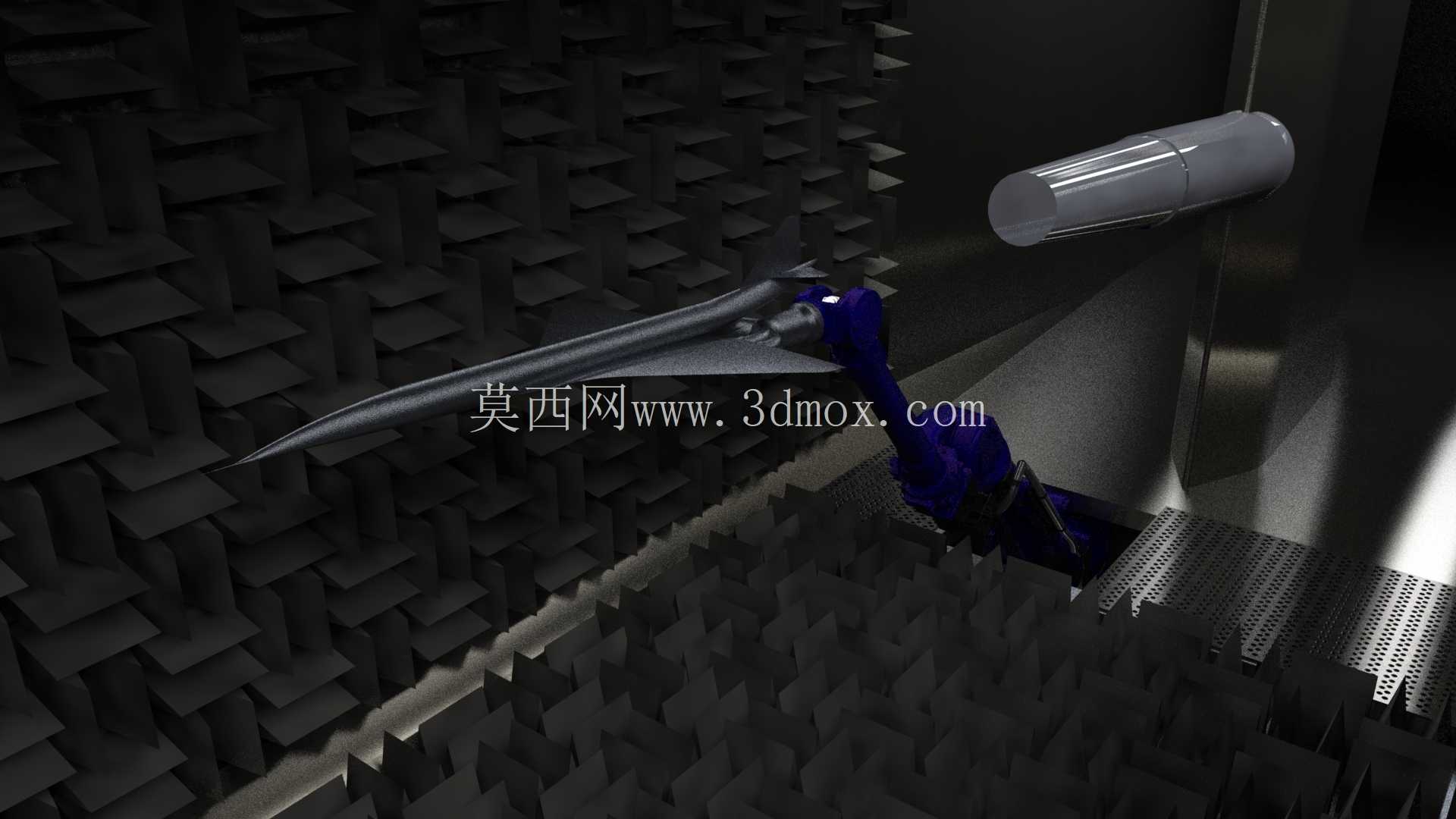

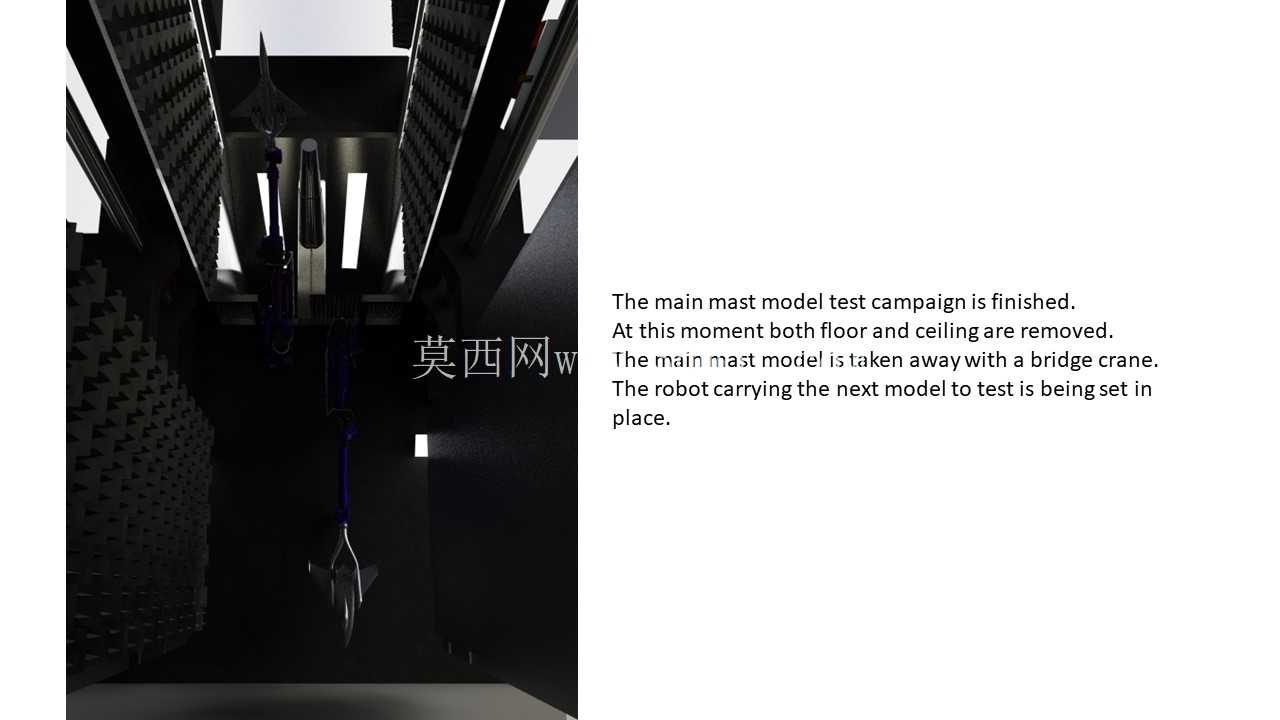

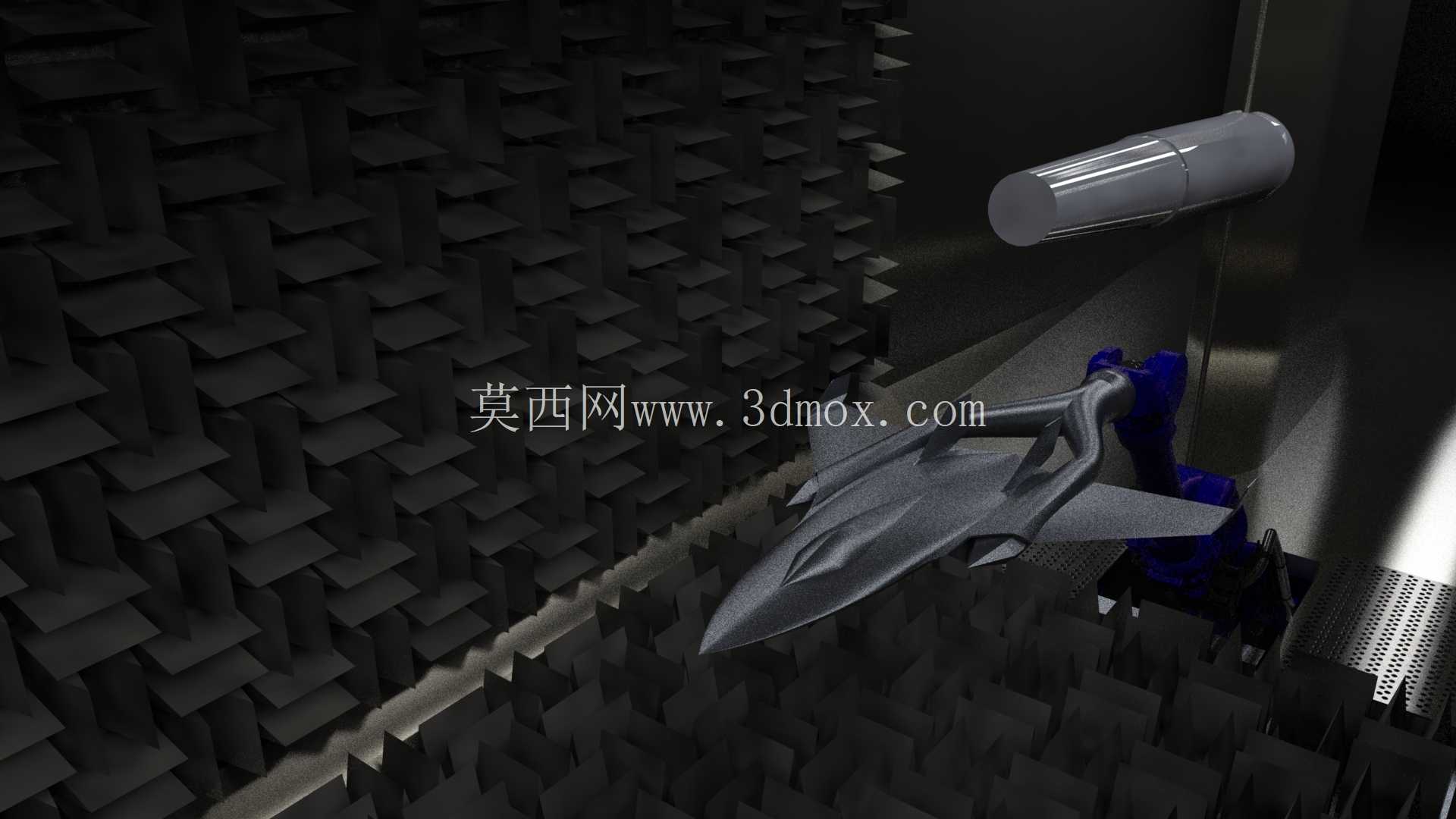

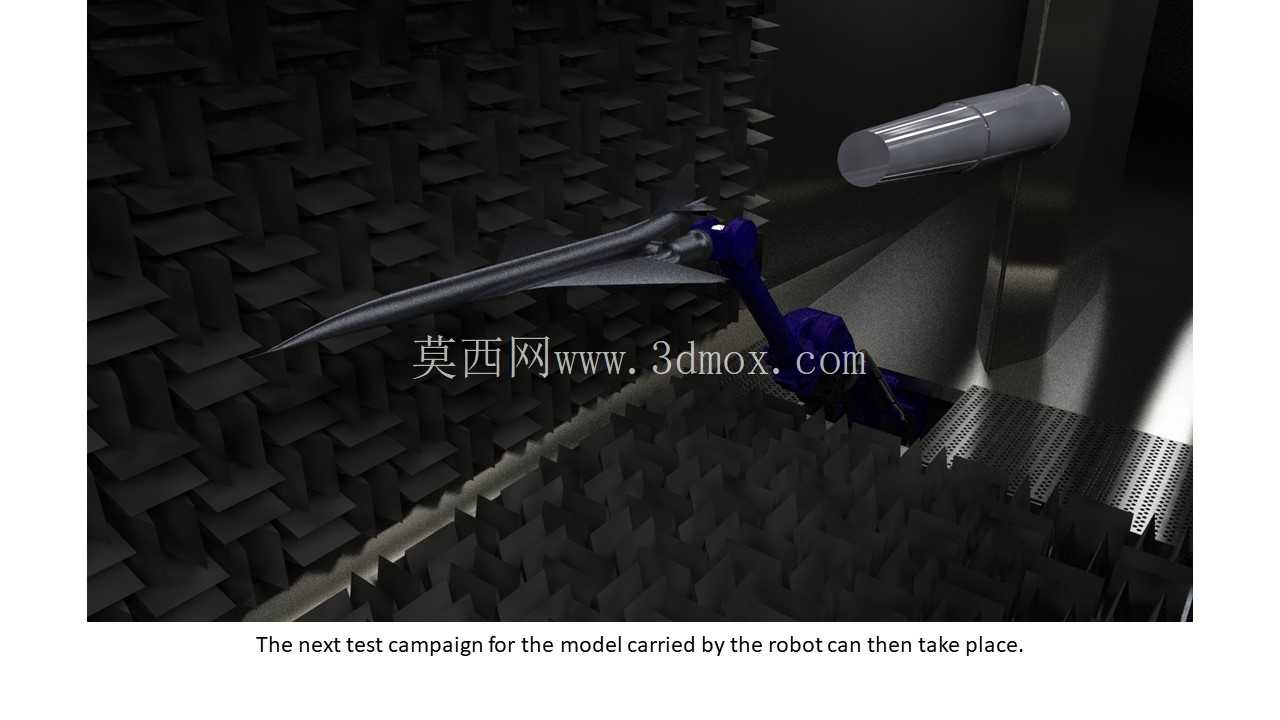

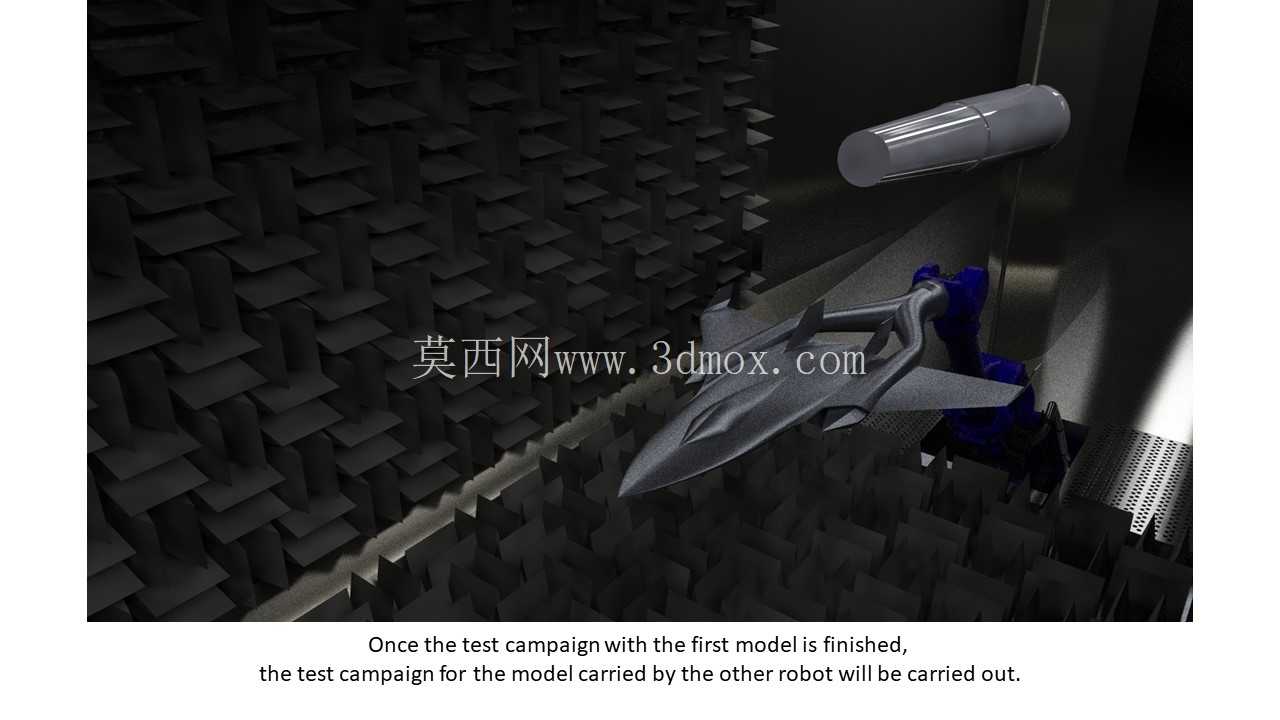

　　针对小尺寸测试模型，还预留了机械臂安装接口，机械臂可从侧部面板的预留通孔伸入测试段，在风洞运行的准备间隙，可提前在外部预装工位完成下一轮测试模型的装夹与校准，待上一轮测试结束后，直接通过机械臂将模型送入测试位固定，将两次测试之间的停机等待时间压缩60%以上。管路的弯管段全部采用大曲率圆弧过渡设计，避免直角弯造成的流场涡旋，在弯管与直段的连接位置预留了整流网安装槽，可根据测试的流场均匀度要求加装不同目数的整流网、蜂窝器，打散经过弯管后产生的局部涡流，保证进入测试段的气流均匀度满足GJB相关风洞测试标准要求。

　　在安装边界上，整套管路系统的总长度适配常规中型风洞试验室的厂房跨度，侧边预留的操作通道宽度不小于1.2米，满足人员巡检、设备维护的通行需求，顶部距离厂房行车的最低安全距离不小于0.8米，保证吊装作业时不会与管路结构发生干涉。针对不同测试场景的配件更换需求，各段管路的侧壁预留了标准化的传感器安装座，可直接安装压力传感器、温度传感器、流速传感器，不需要现场打孔焊接，所有安装座的密封面采用O型圈沟槽设计，保证管路运行时的气密性满足负压或正压测试的压力要求，漏风率控制在0.5%以内。

　　从结构建模的细节来看，所有管路的壁厚根据承压需求做了差异化设计，缓压舱段因为通径大、压力波动小，壁厚相对较薄，测试段因为需要预留各类测试接口、承受气流脉动载荷，壁厚做了加厚处理，同时在测试段的外壁加设了环形加强筋，避免长期气流脉动造成结构共振。整套结构的设计完全围绕风洞测试的实际作业流程展开，没有冗余的装饰性结构，所有外露的棱角都做了倒圆角处理，避免安装维护时人员磕碰，管路底部预留了冷凝水排放接口，可在长时间运行后排出管路内积存的冷凝水，避免积水影响流场品质或者造成管路内壁锈蚀。
