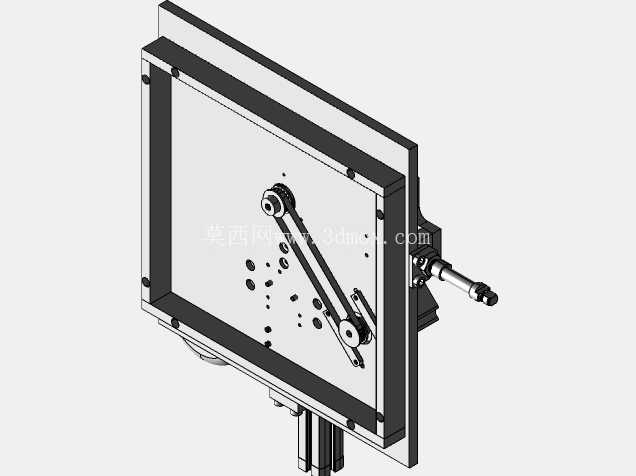

销钉塑料件自动插装转盘式组装设备

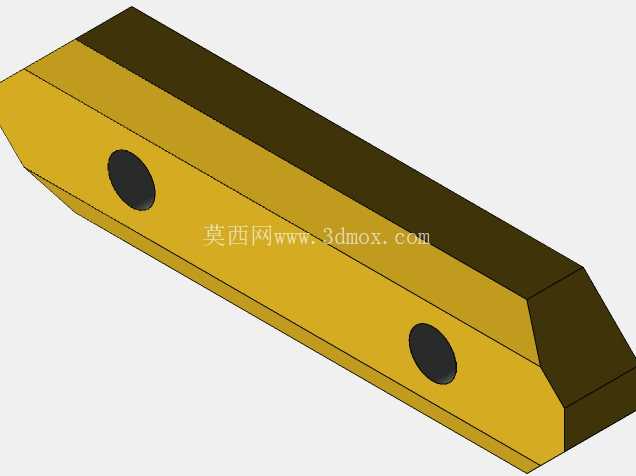

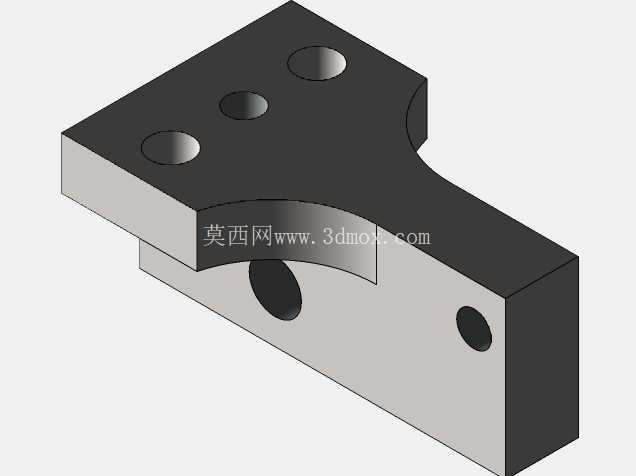

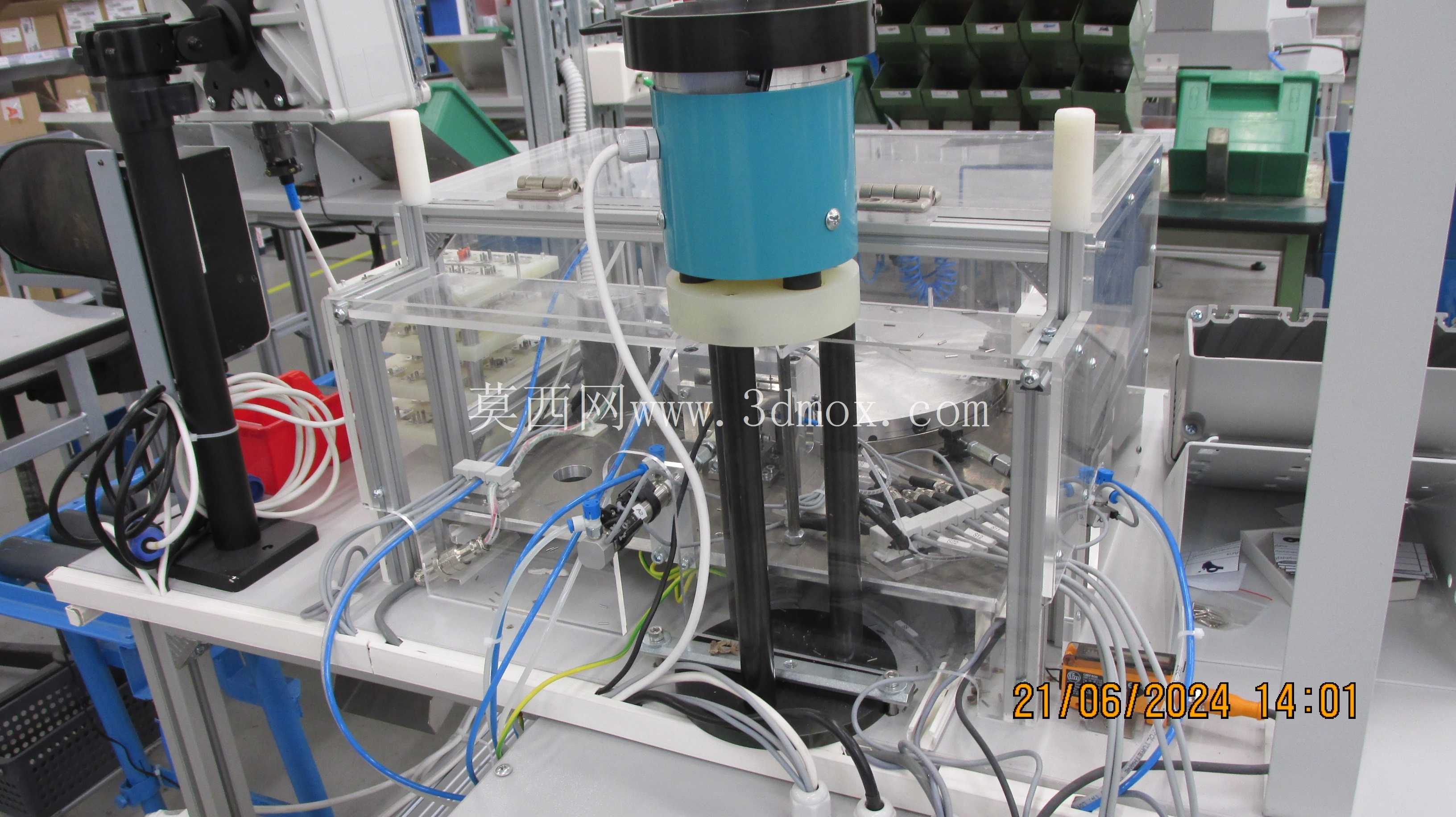

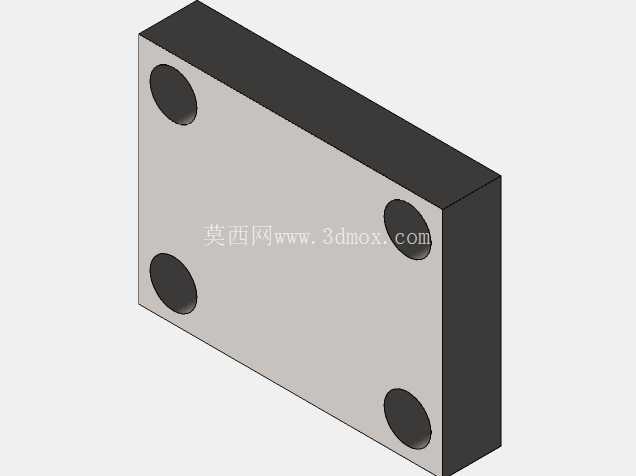

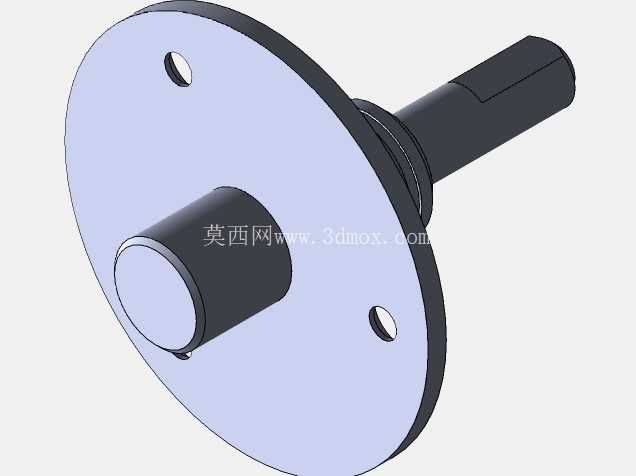

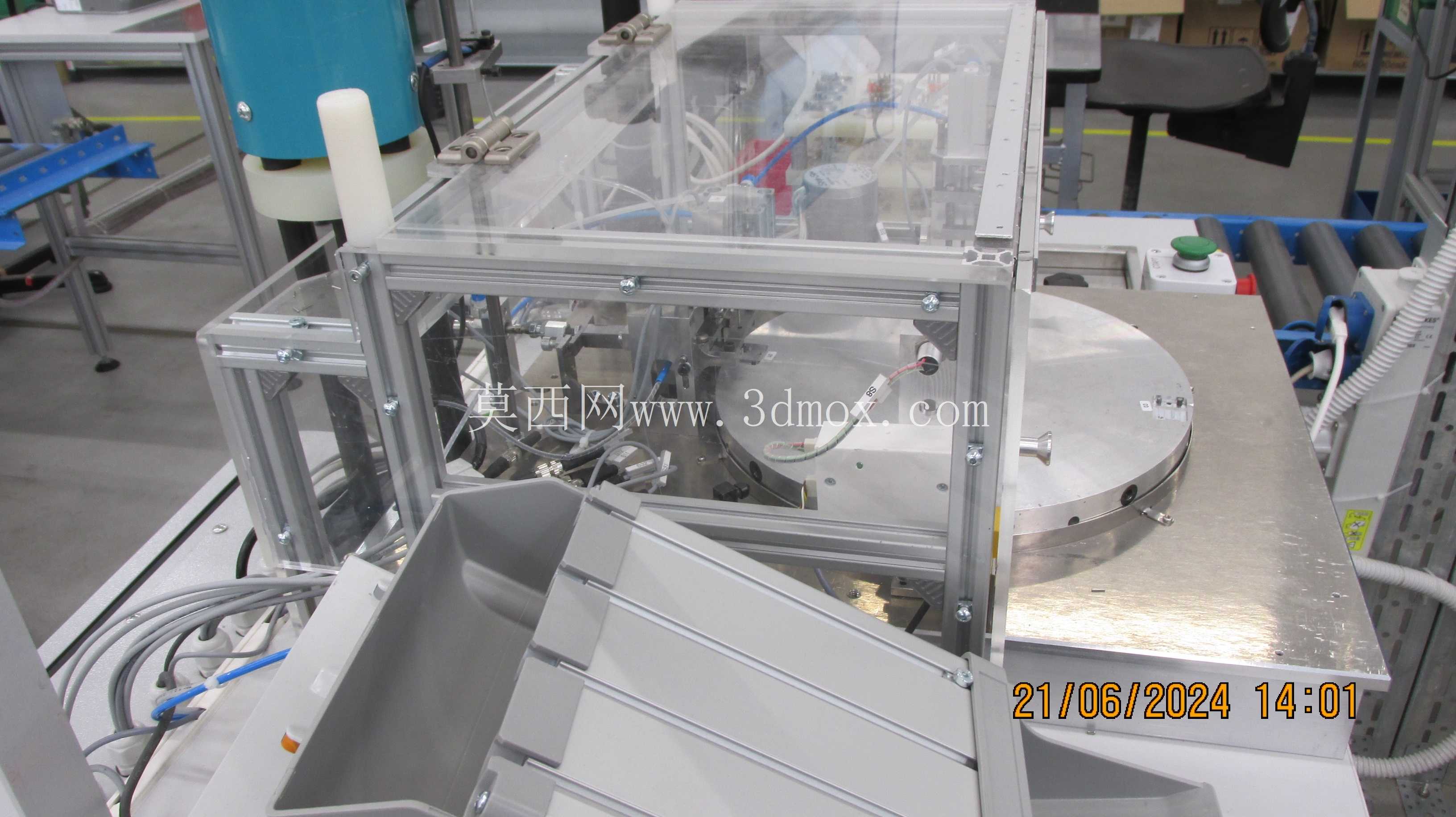

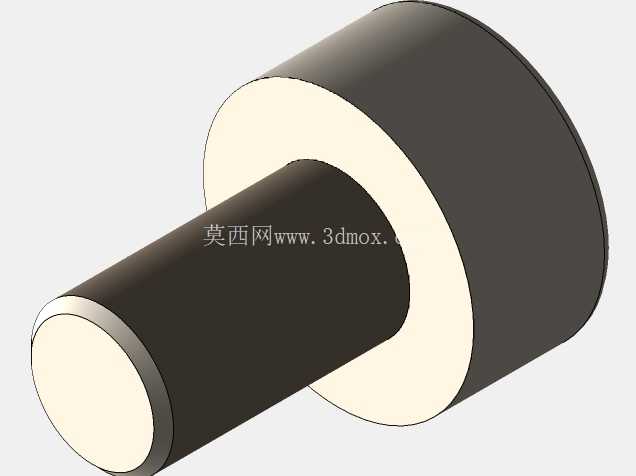

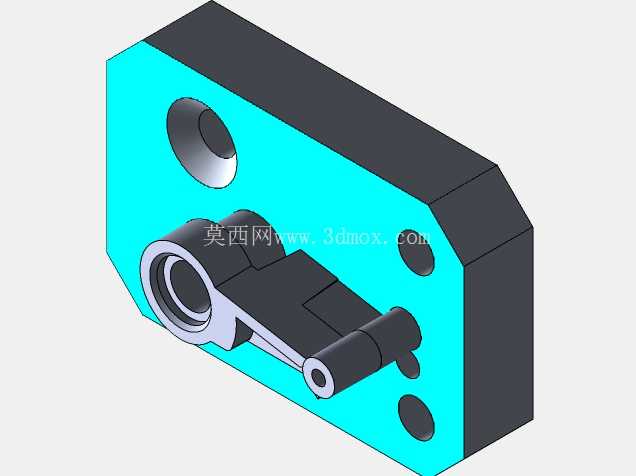

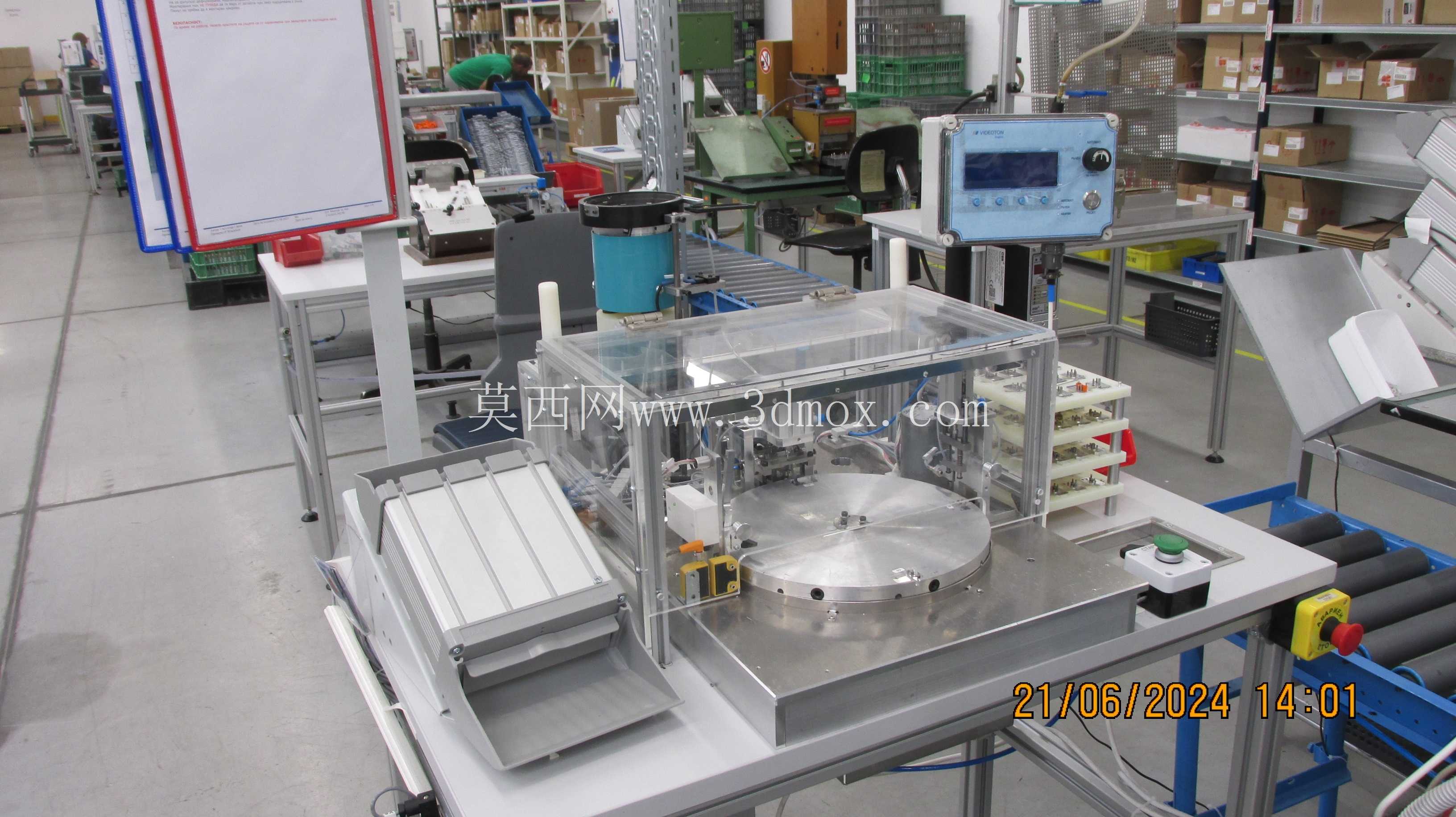

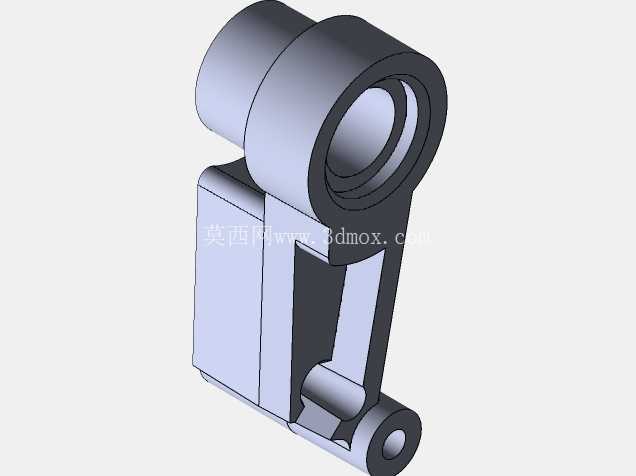

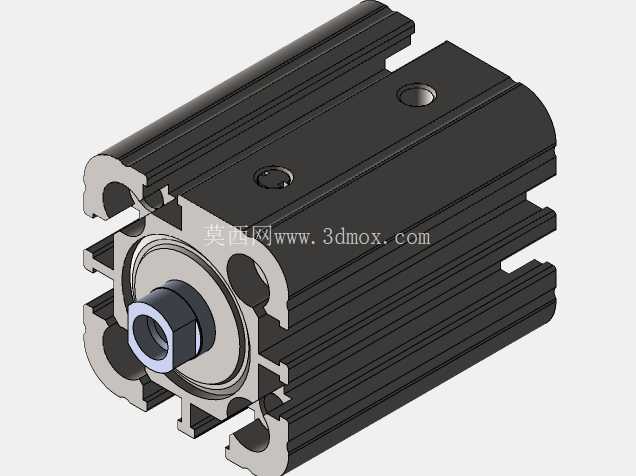

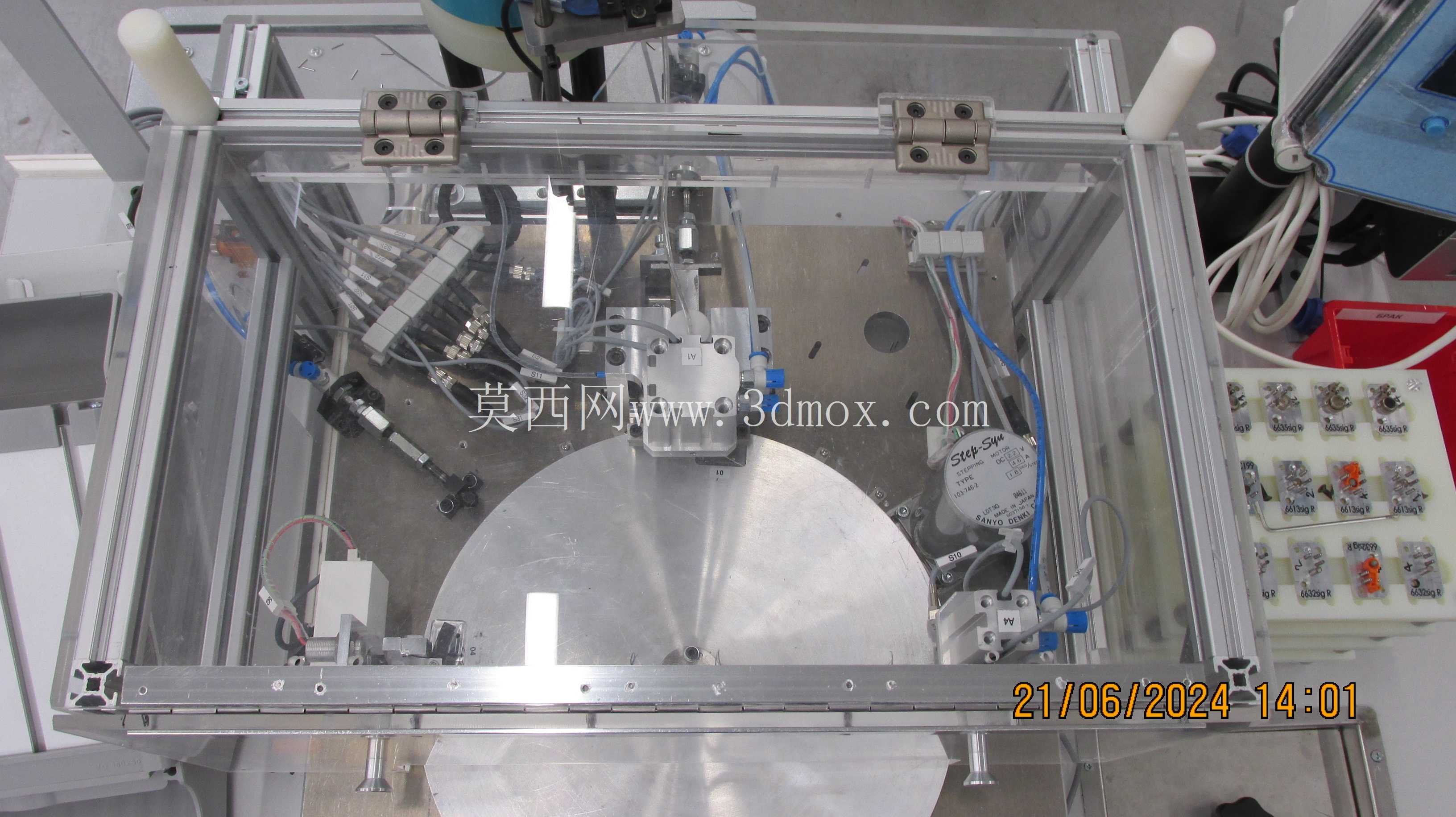

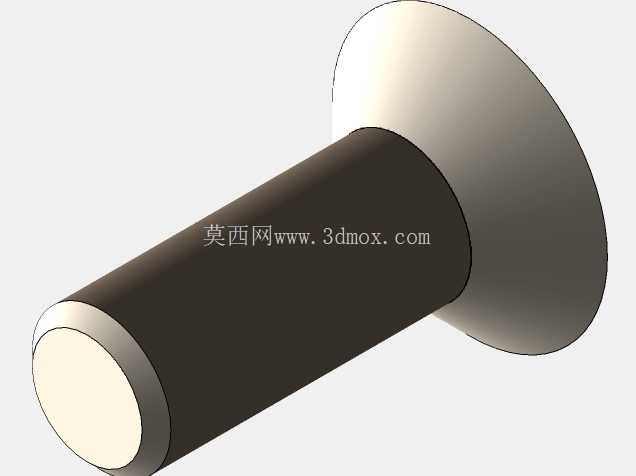

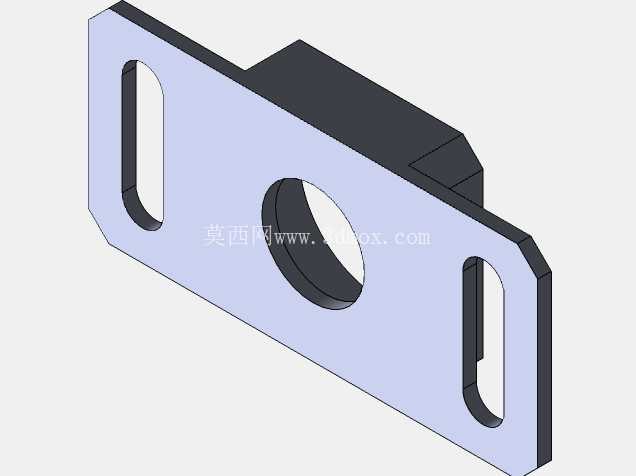

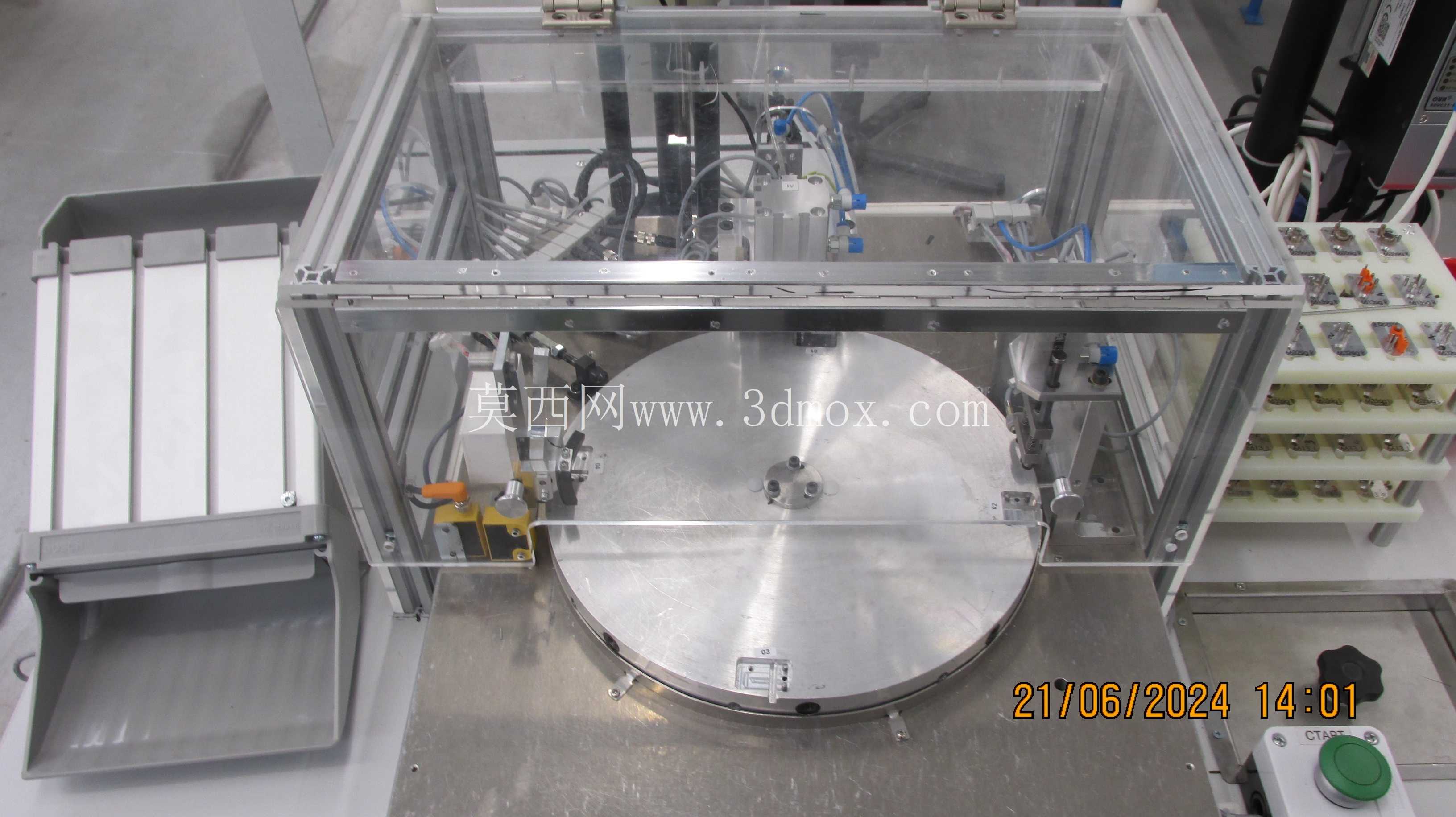

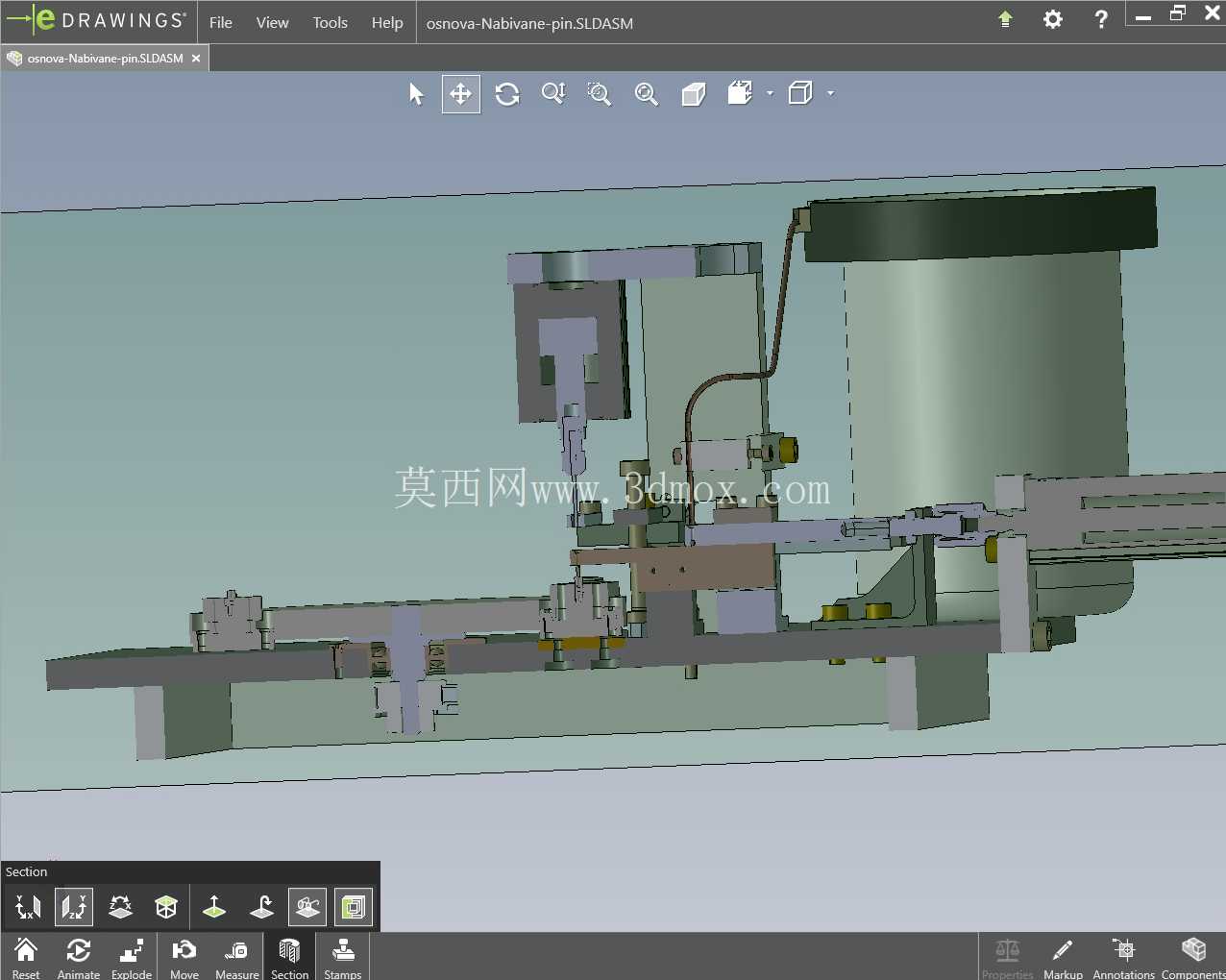

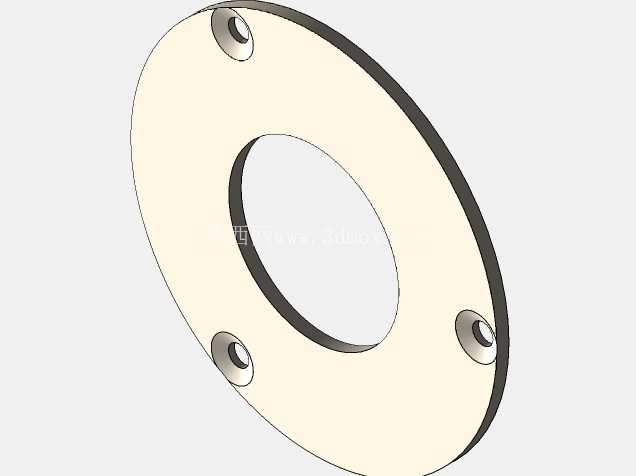

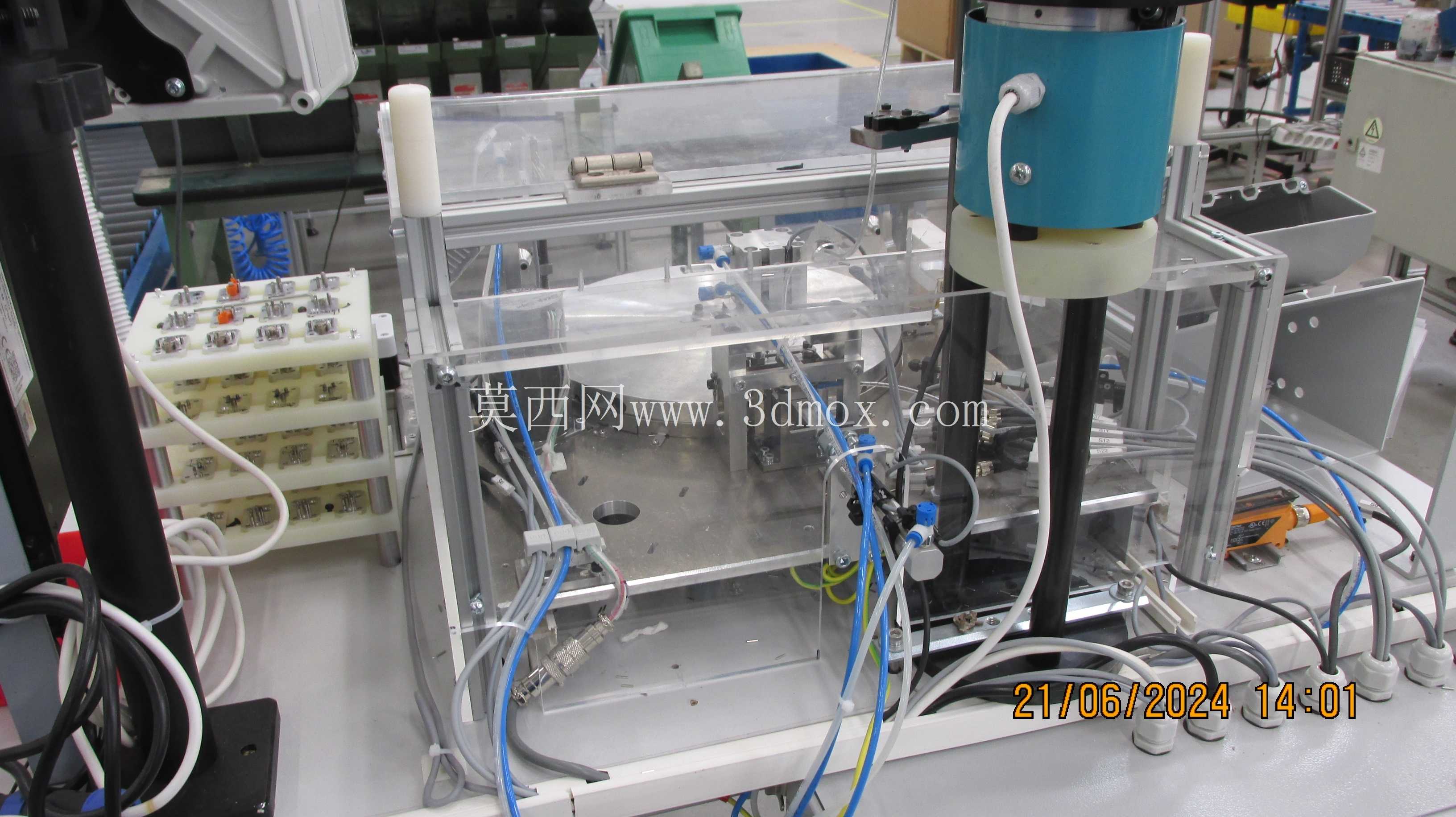

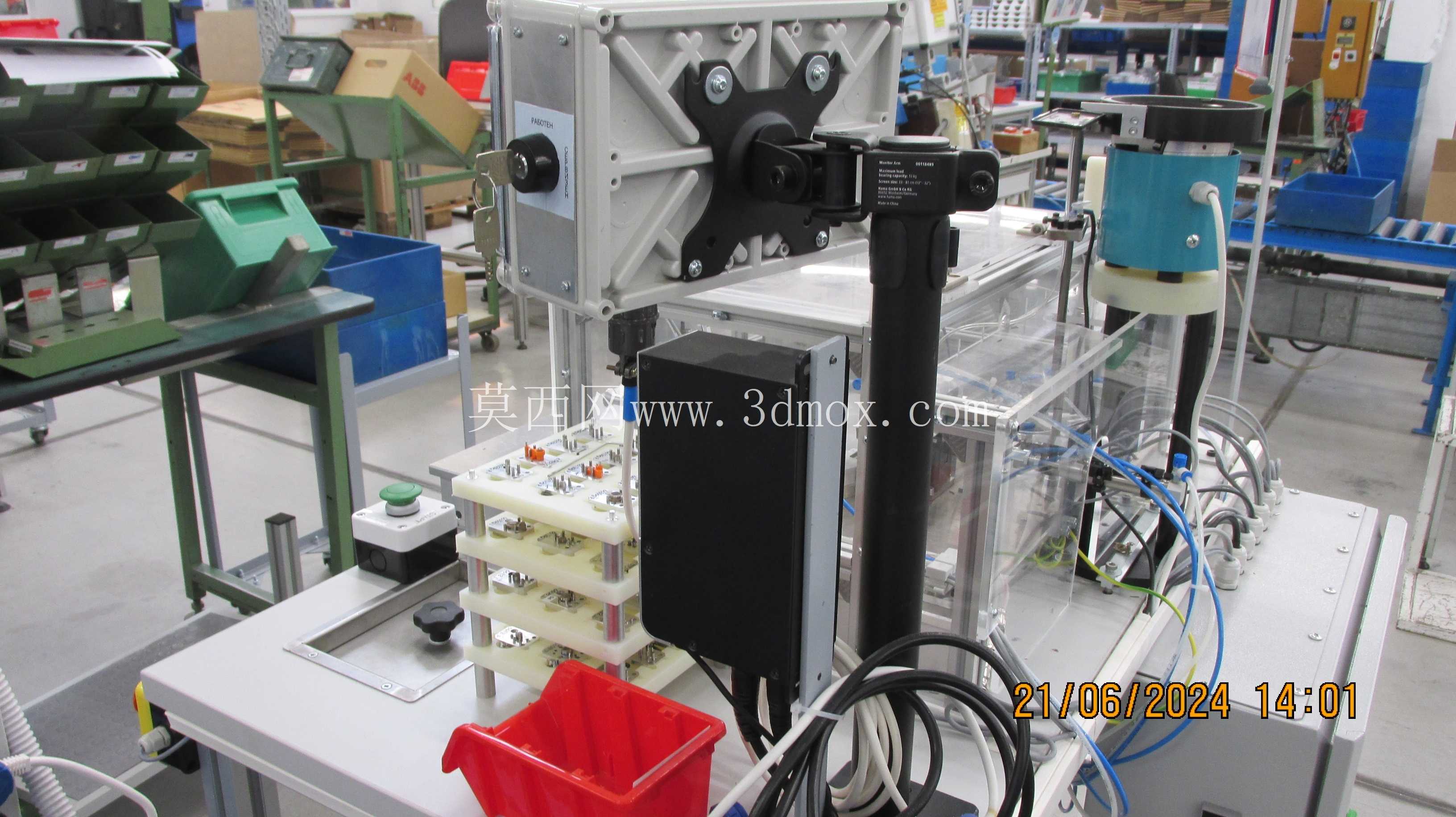

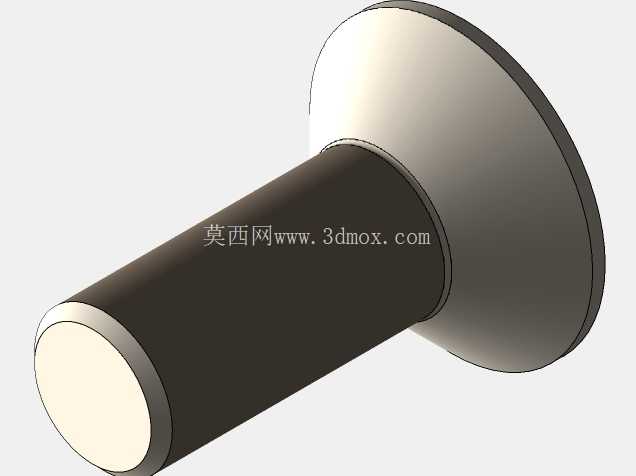

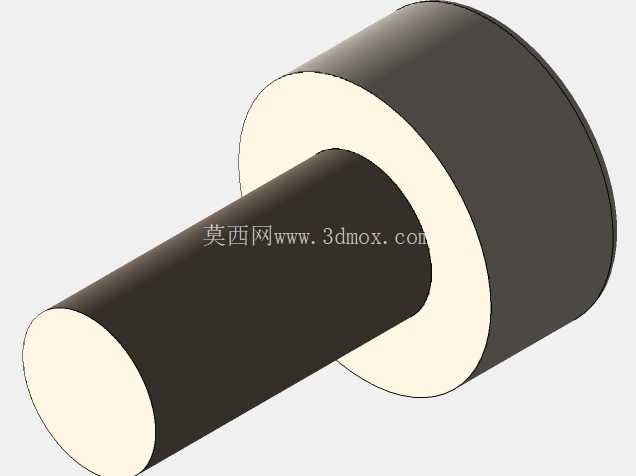

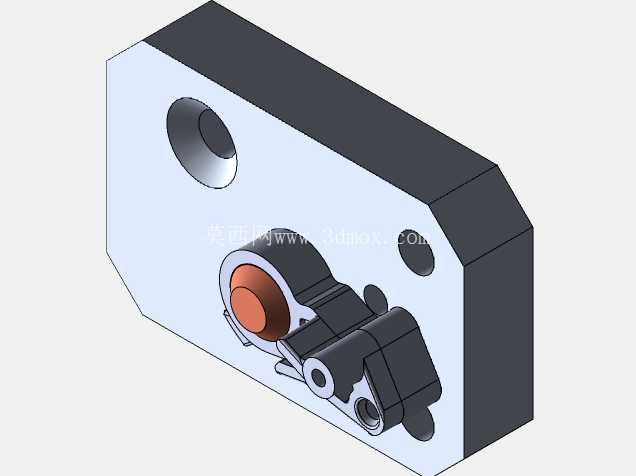

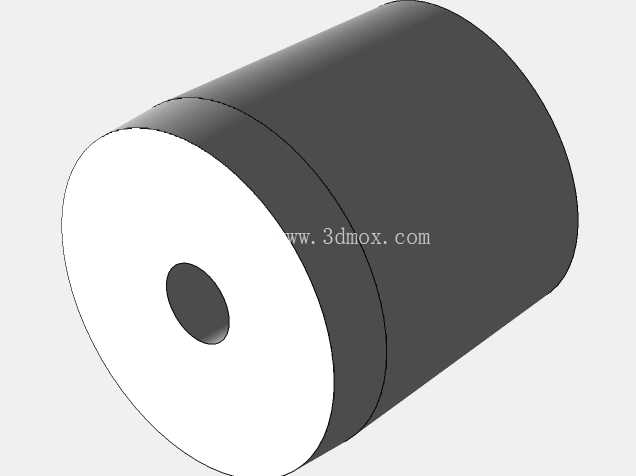

　　在电子接插件、小型电源组件的量产环节里，塑料基座与金属销钉的插装是长期依赖人工对位的工序，人工作业不仅容易出现销钉歪斜、插装深度不一致的问题，长时间重复操作带来的疲劳还会直接拉高不良品率，这类工序的自动化改造一直是中小批量零部件生产车间的刚需。这套转盘式销钉插装设备，就是针对小尺寸塑料件与圆柱销钉的过盈配合插装需求设计的，整体采用多工位转盘布局，核心作业区域外围加装了透明亚克力防护围挡，既可以避免作业过程中销钉飞溅、人员误触运动部件的安全隐患，也不会遮挡操作人员观察工位运行状态的视线，围挡采用铝型材框架拼接，安装时不需要对设备主体做额外焊接改动，后期调整工位布局时可以快速拆装重组。

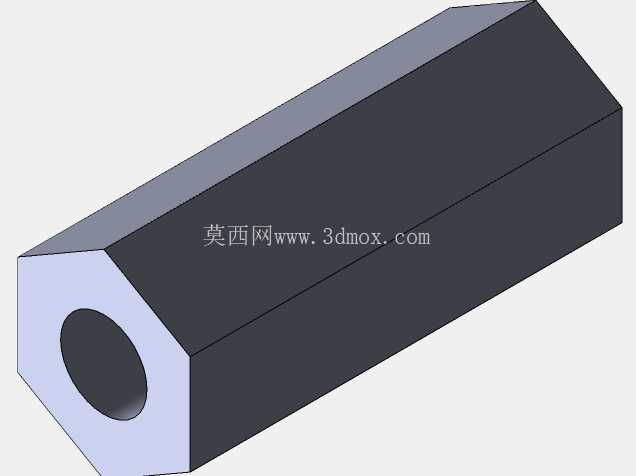

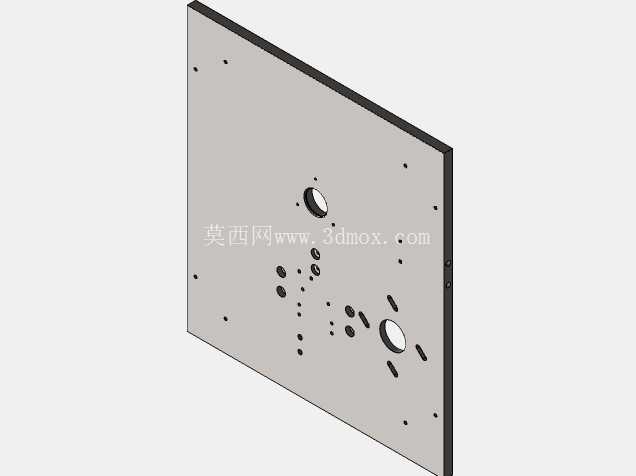

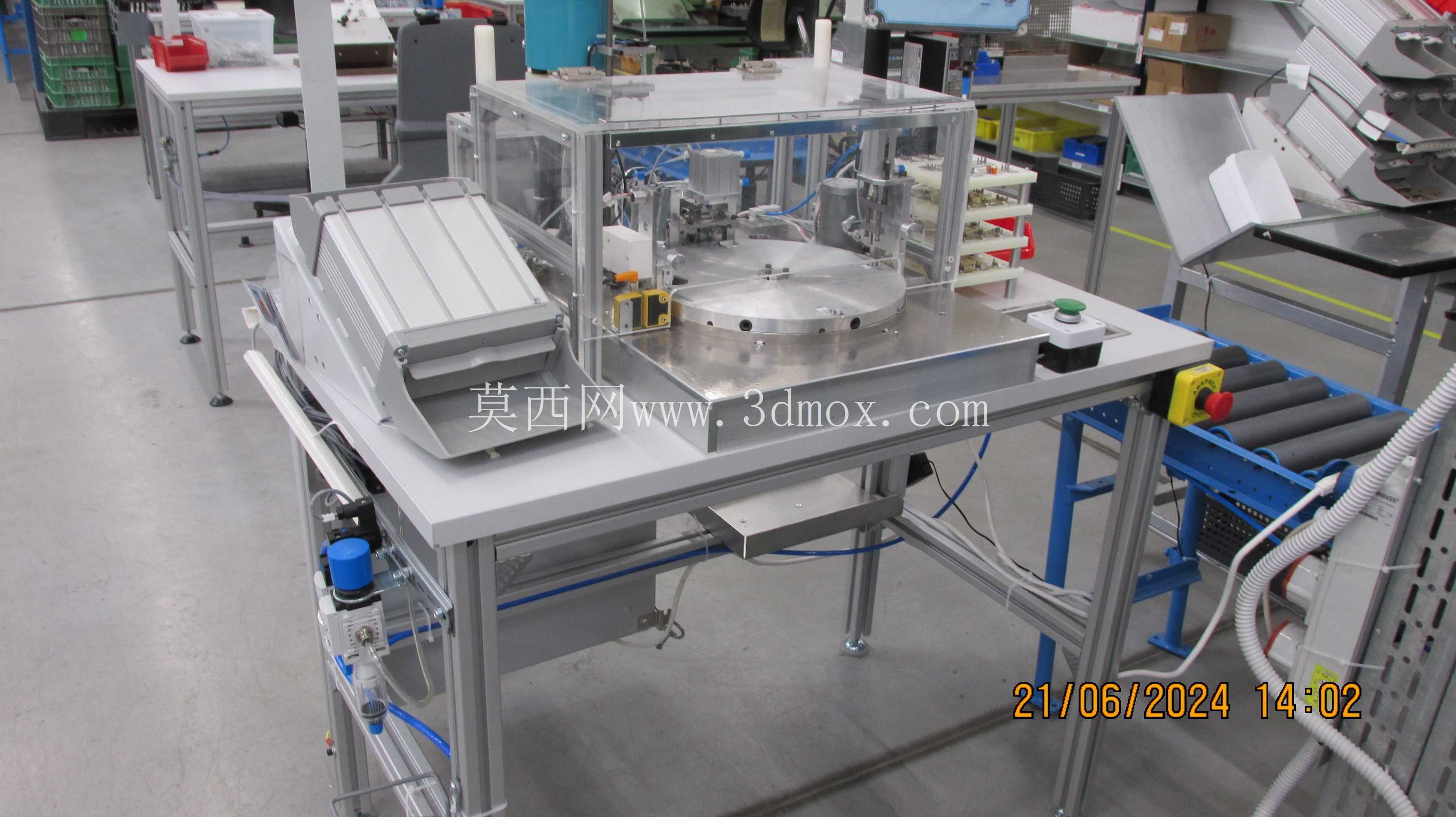

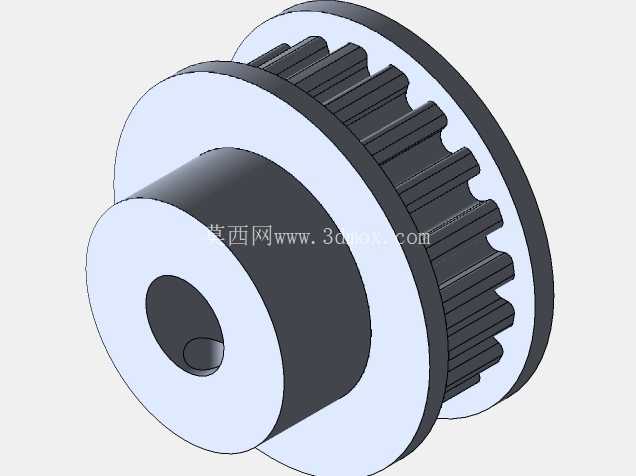

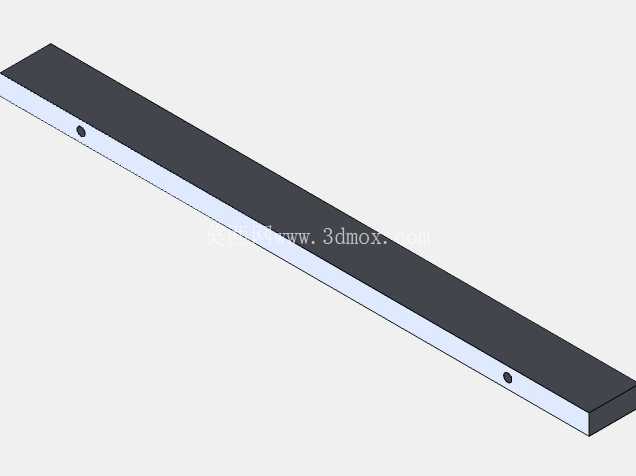

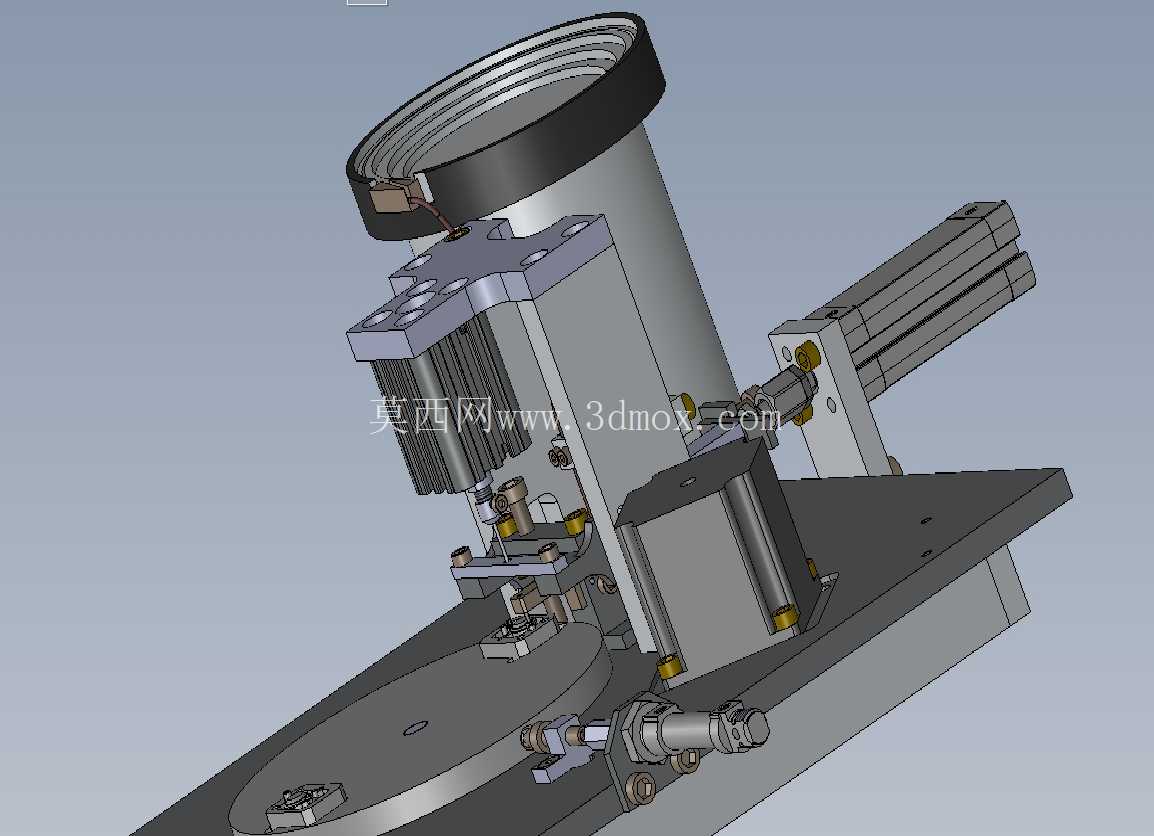

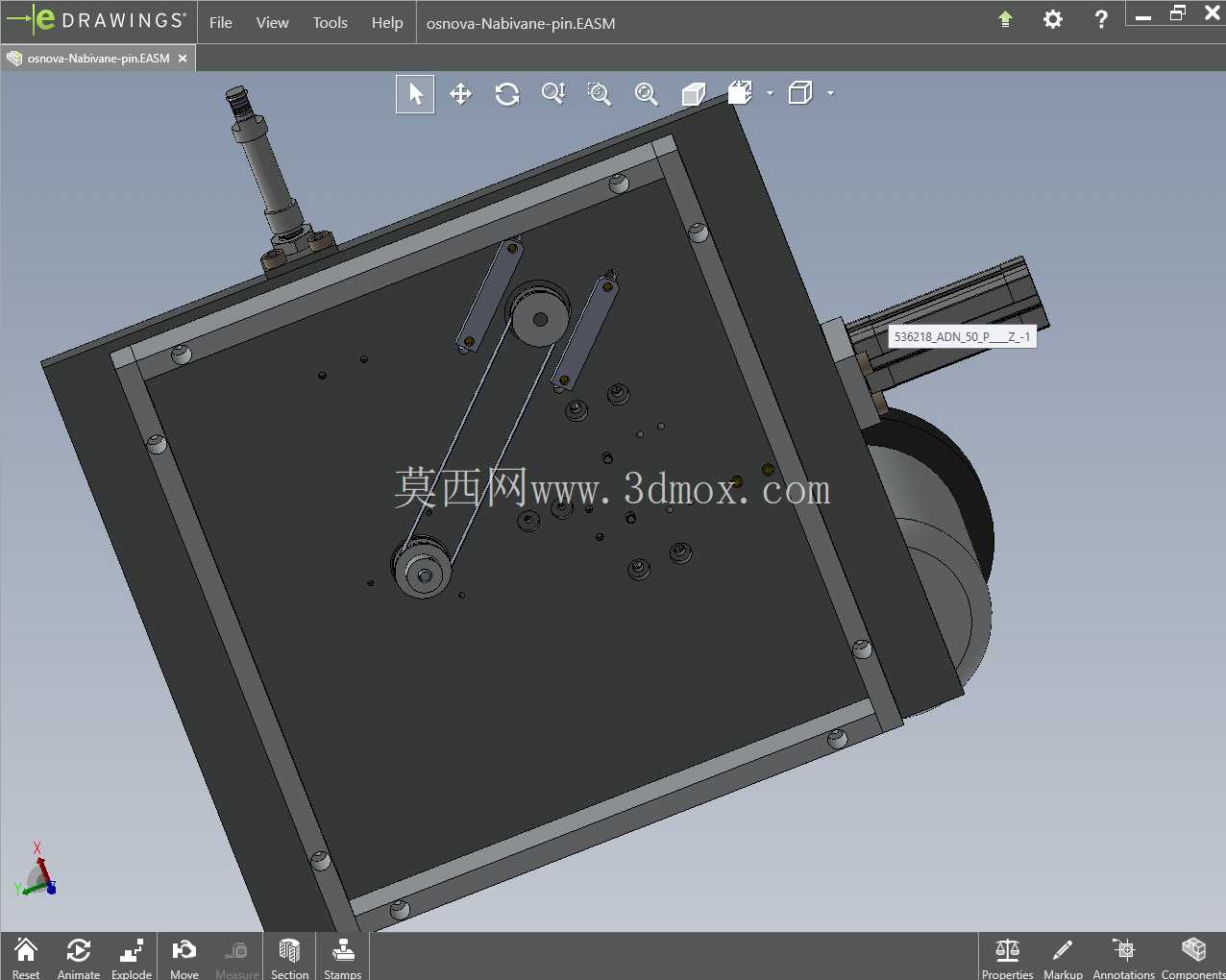

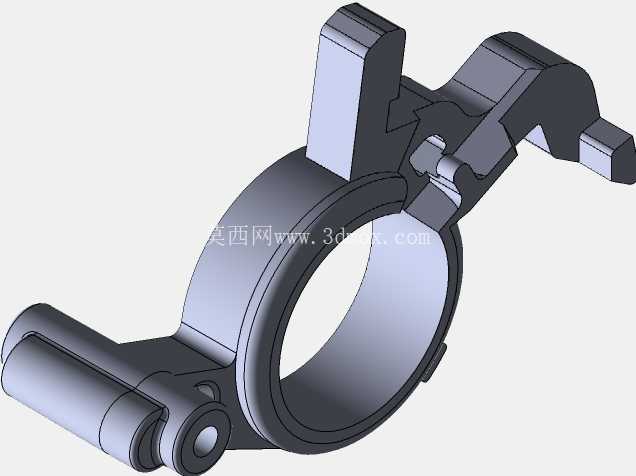

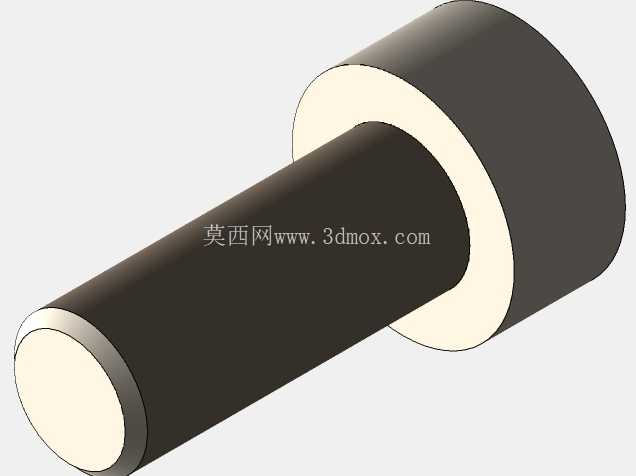

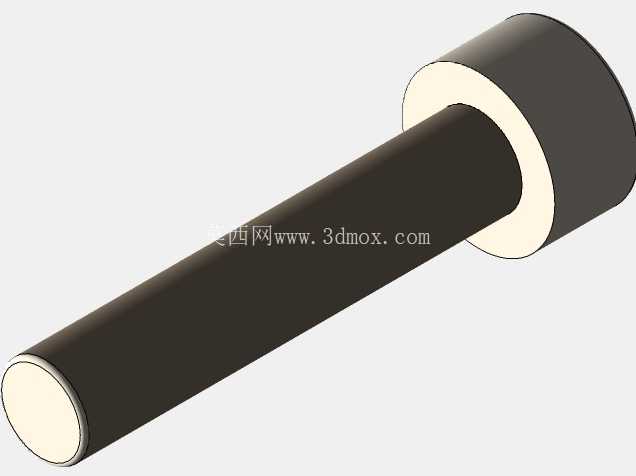

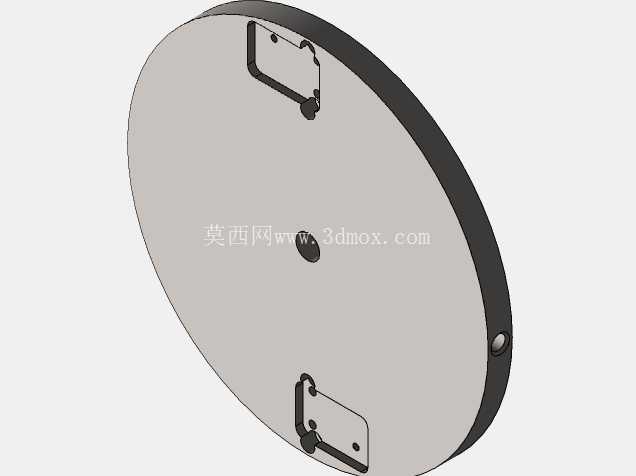

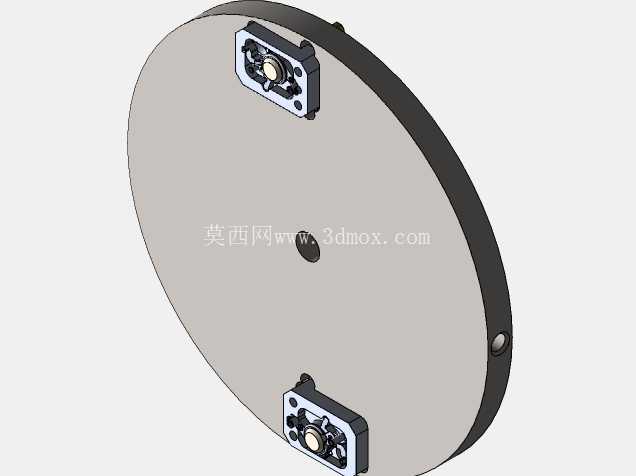

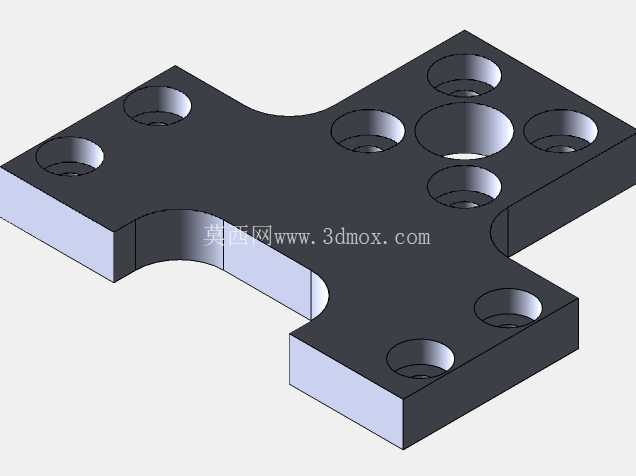

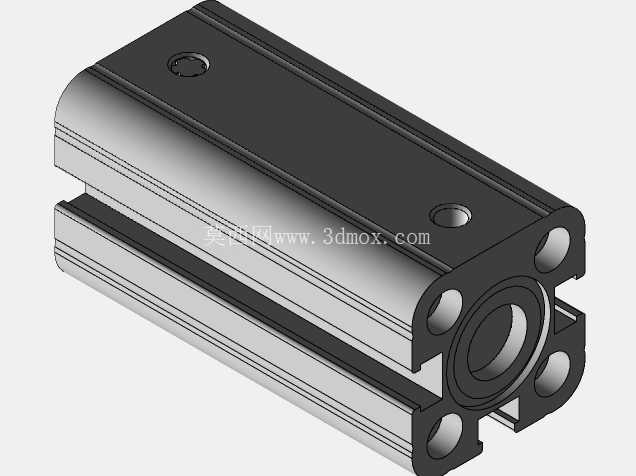

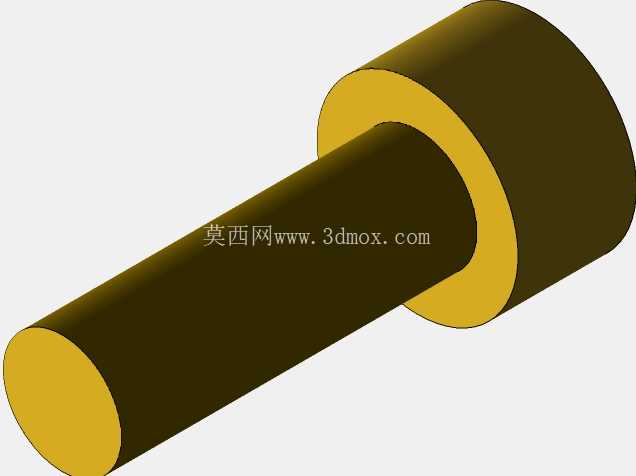

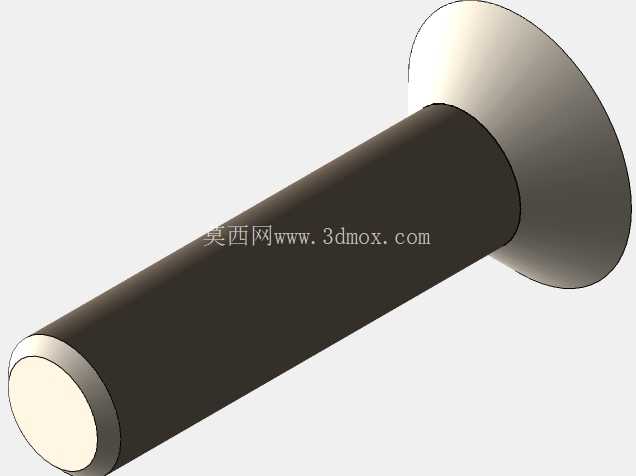

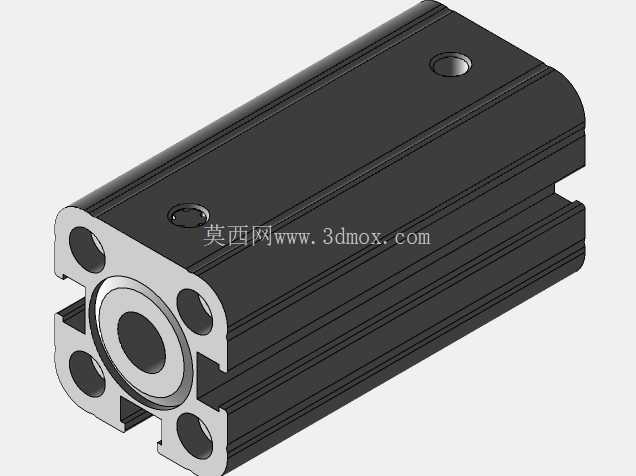

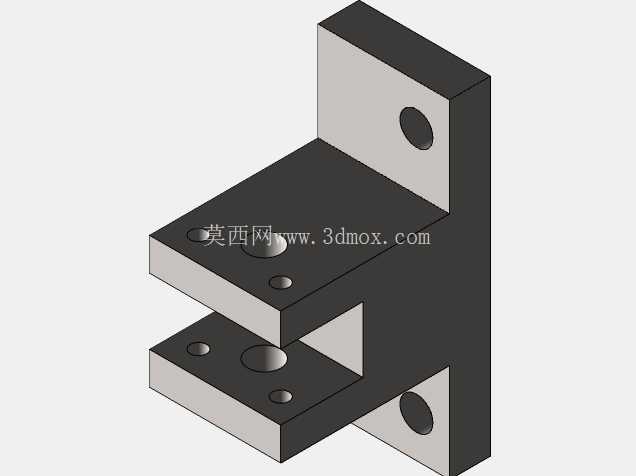

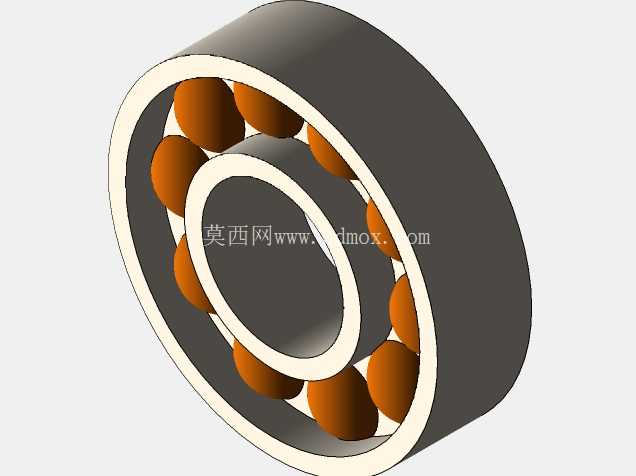

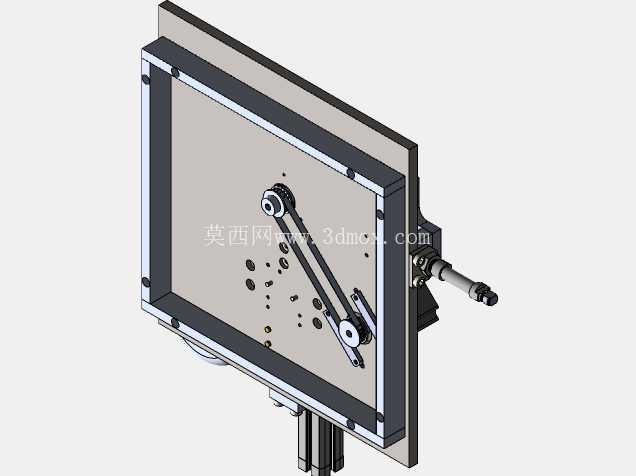

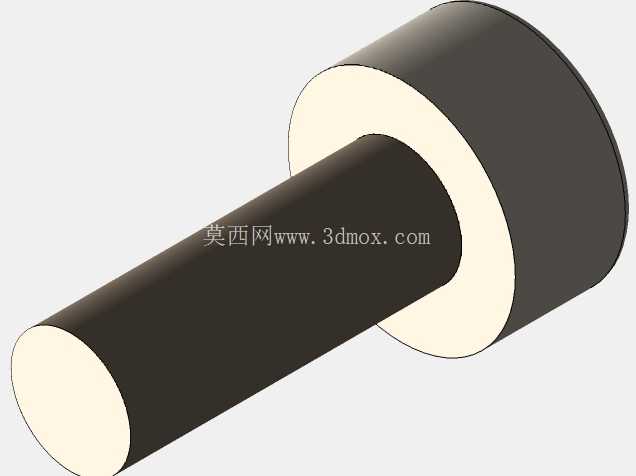

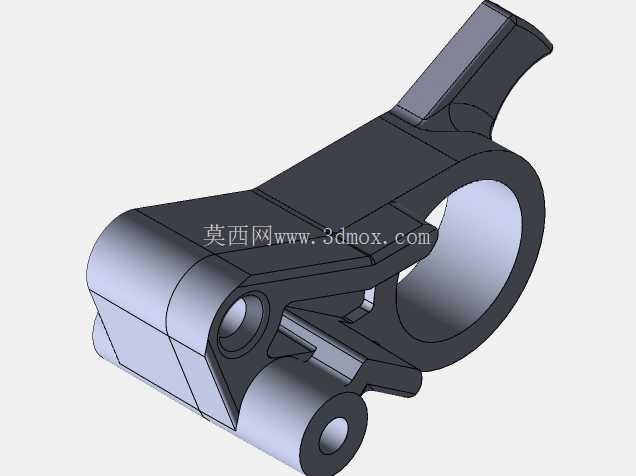

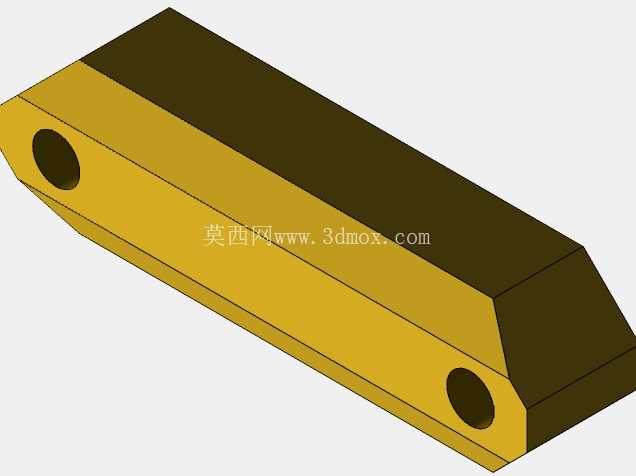

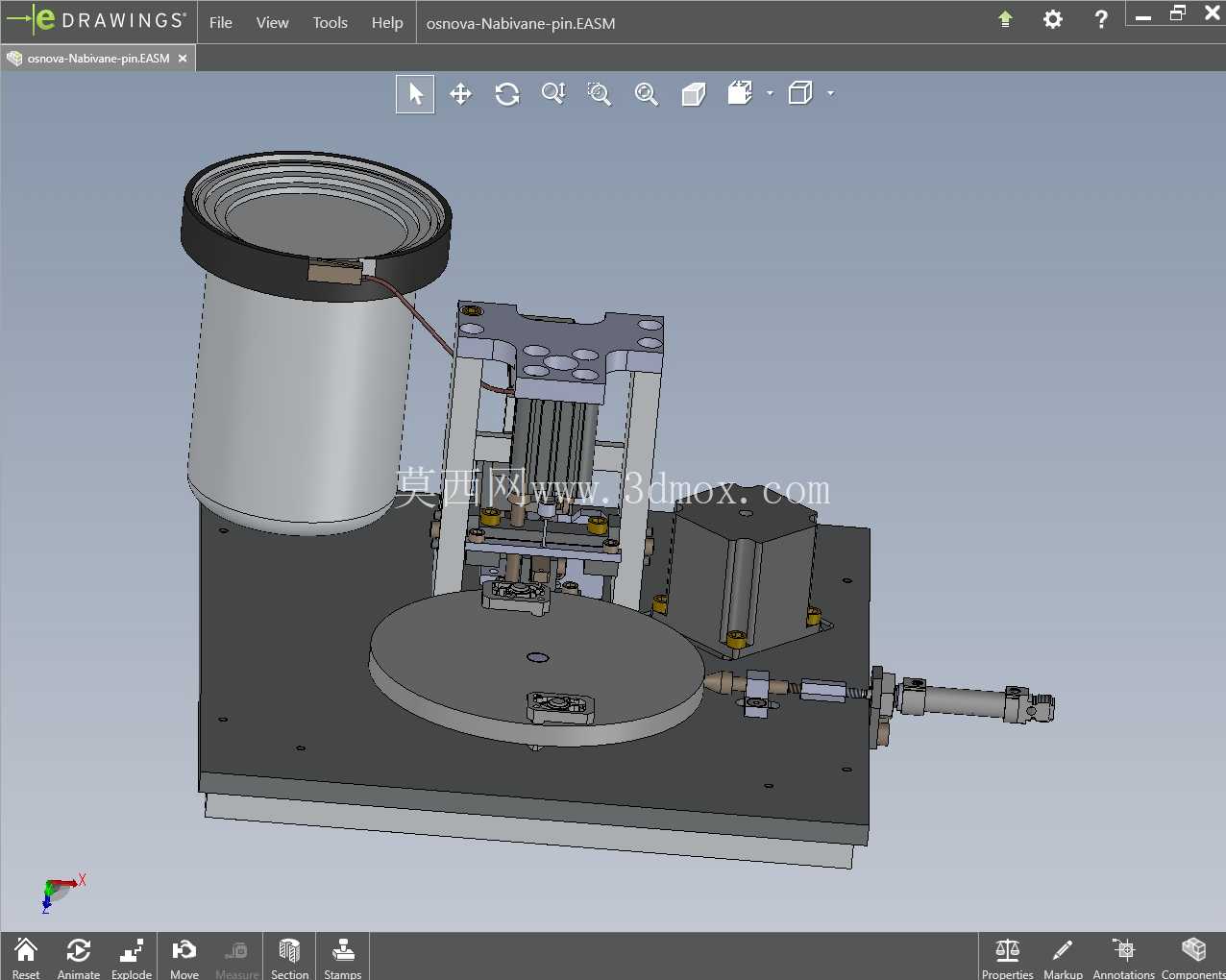

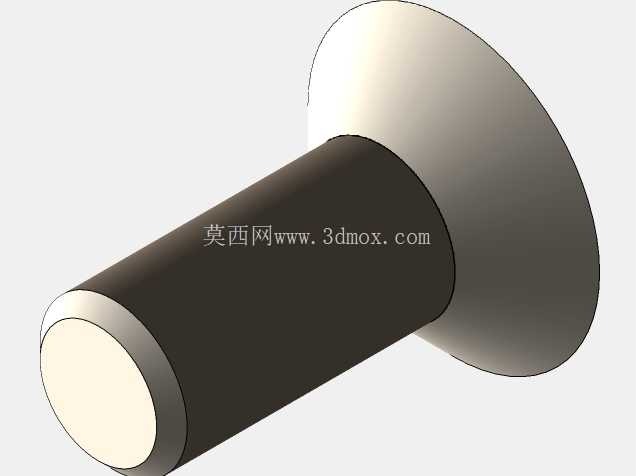

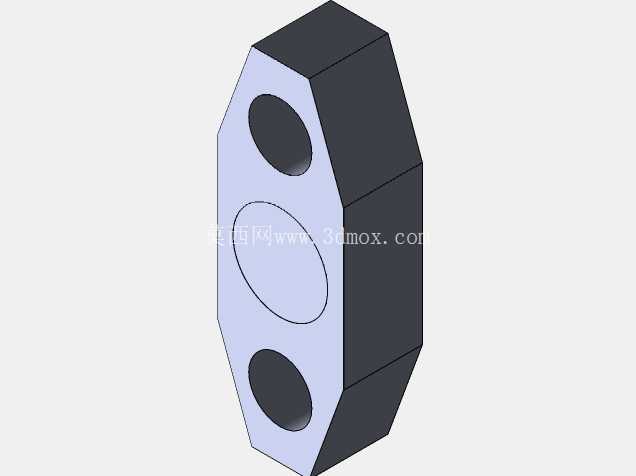

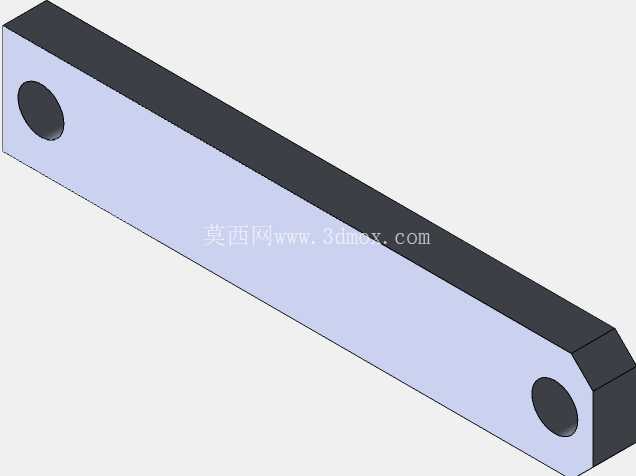

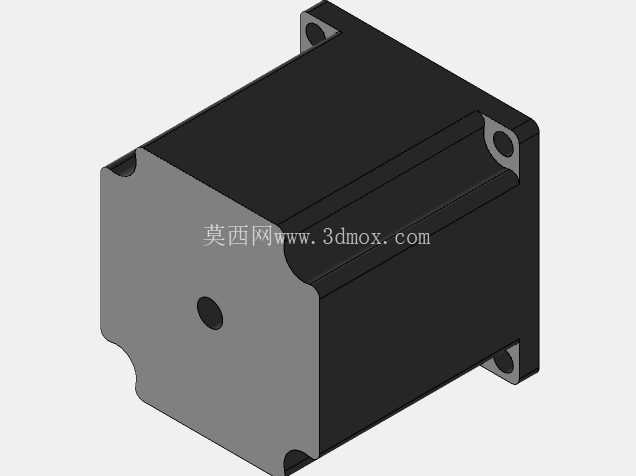

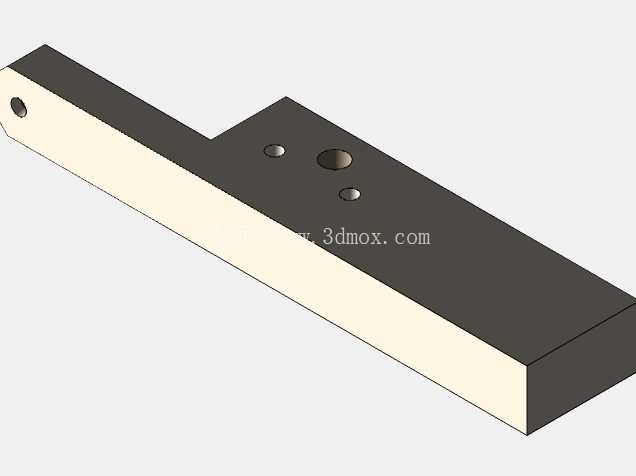

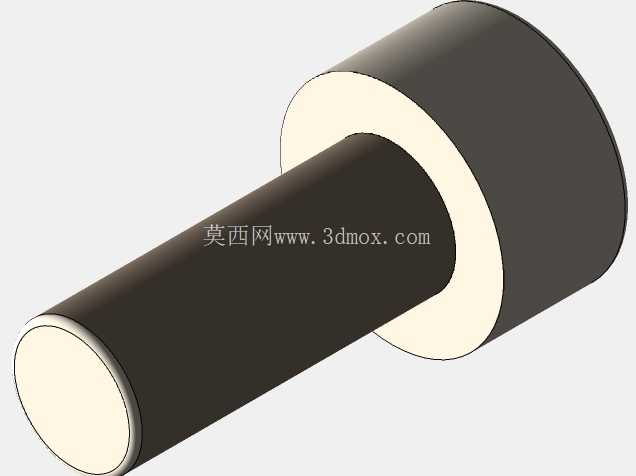

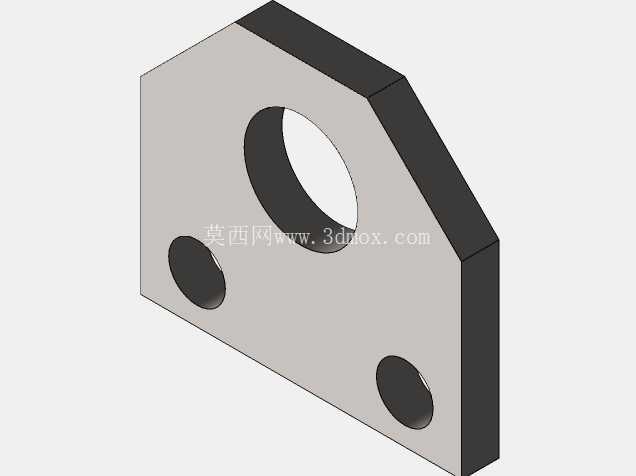

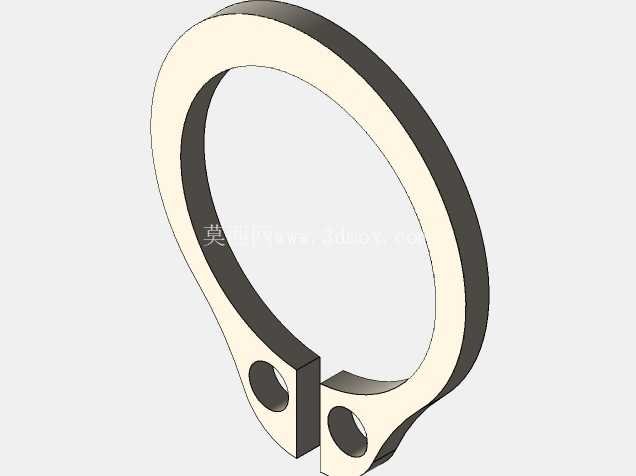

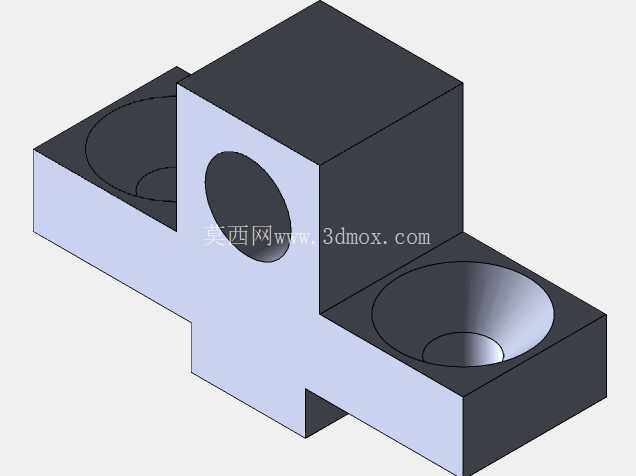

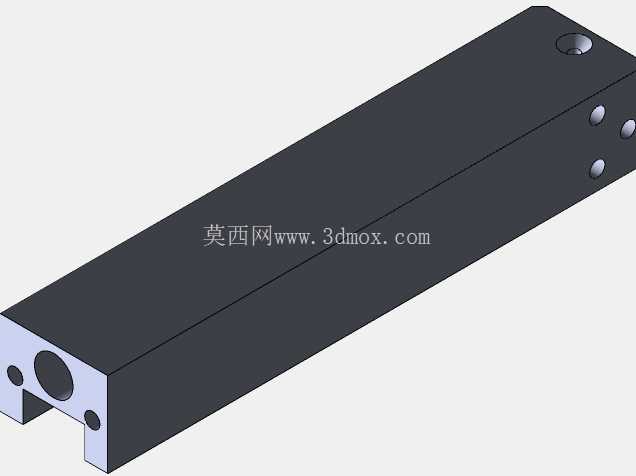

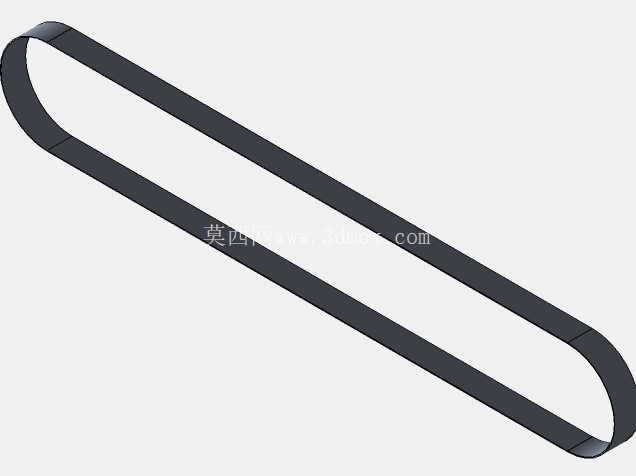

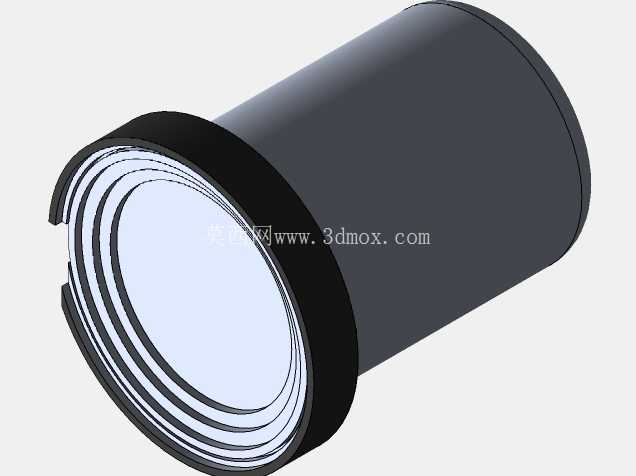

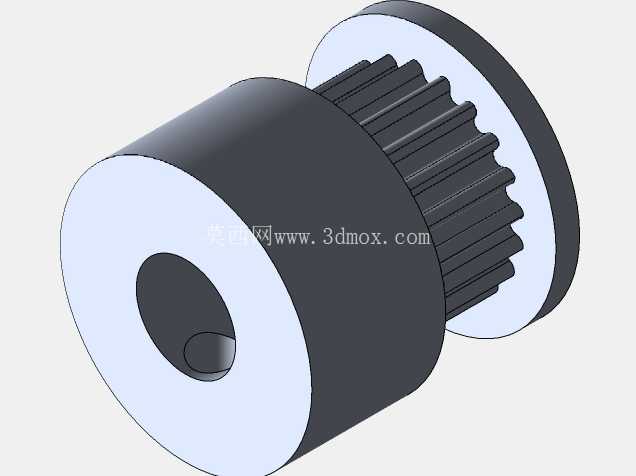

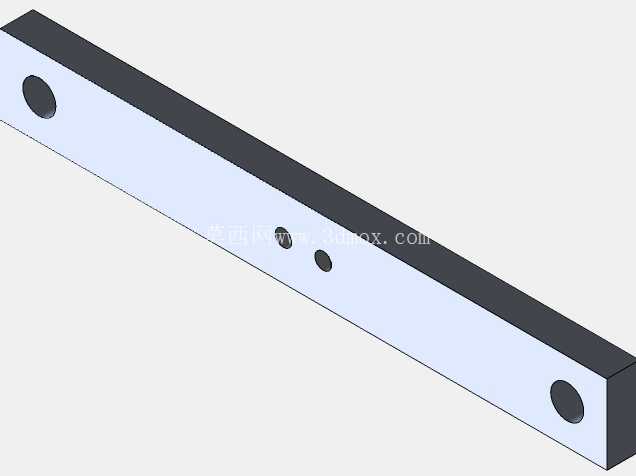

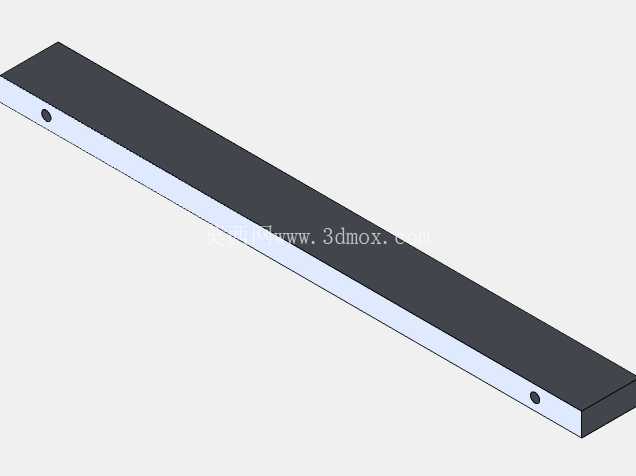

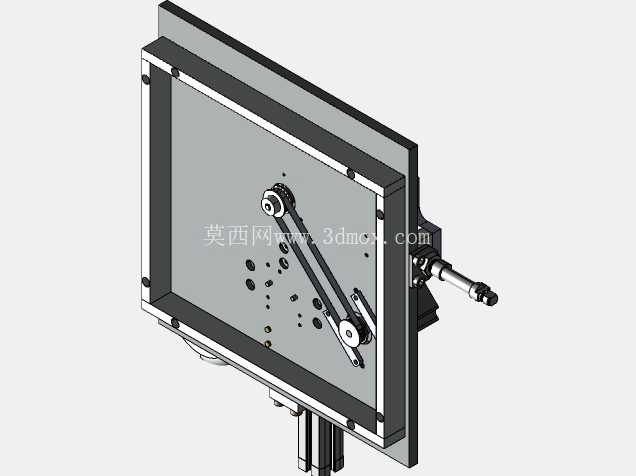

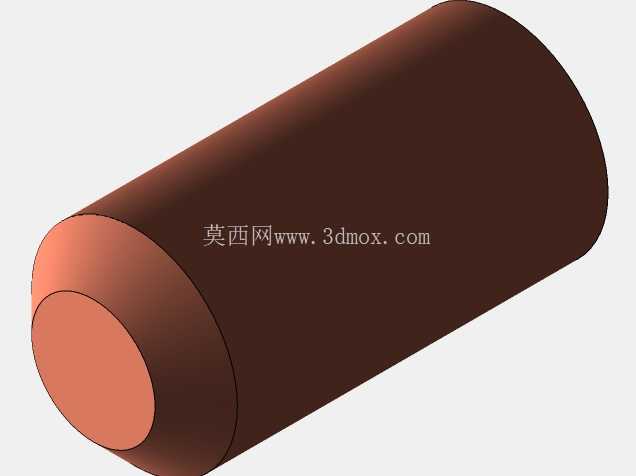

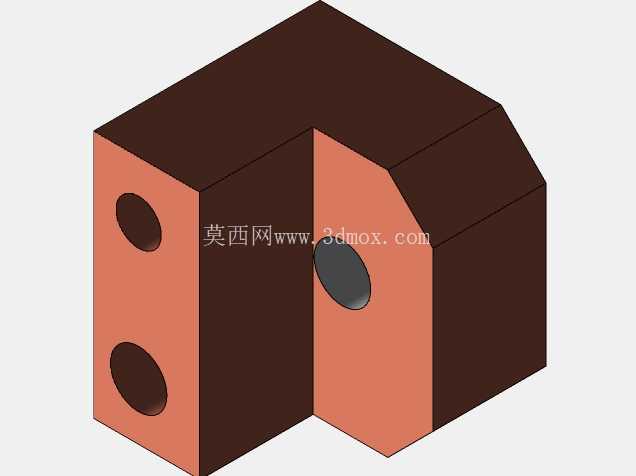

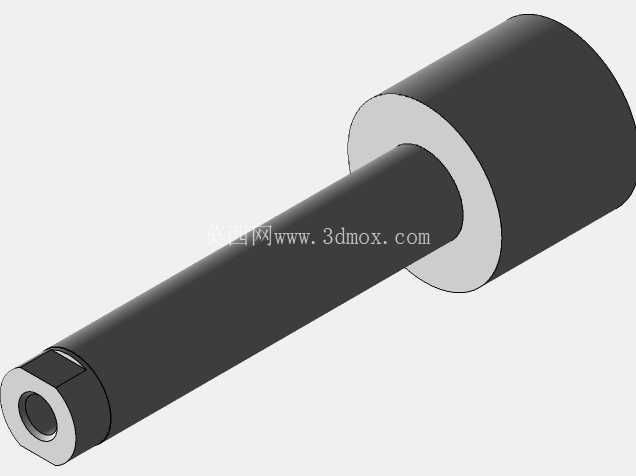

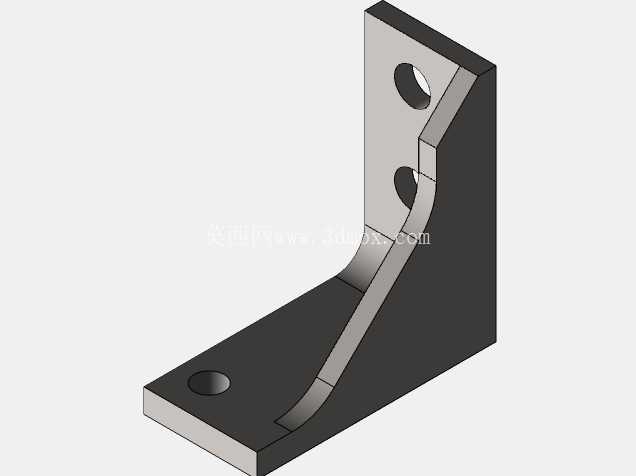

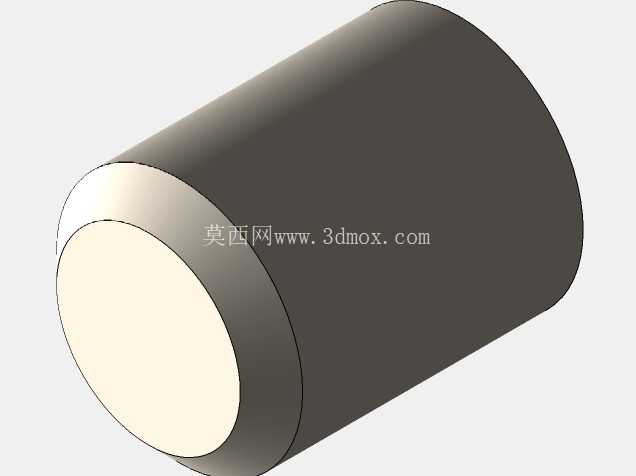

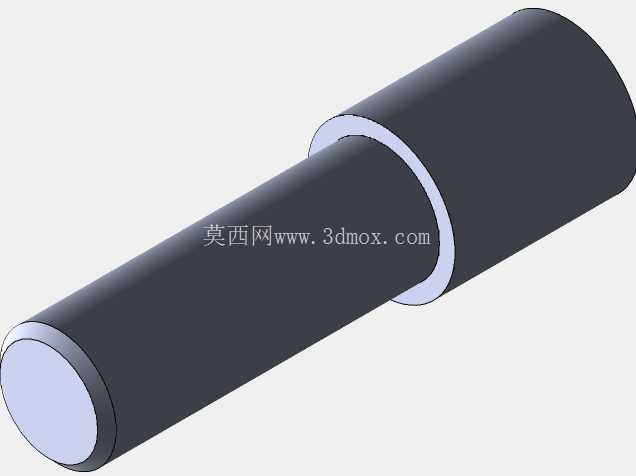

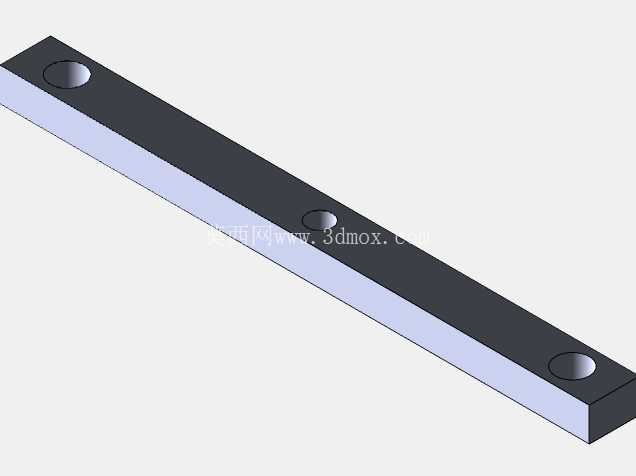

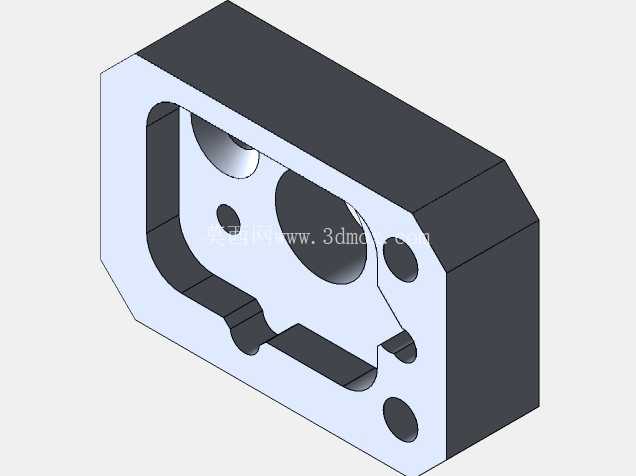

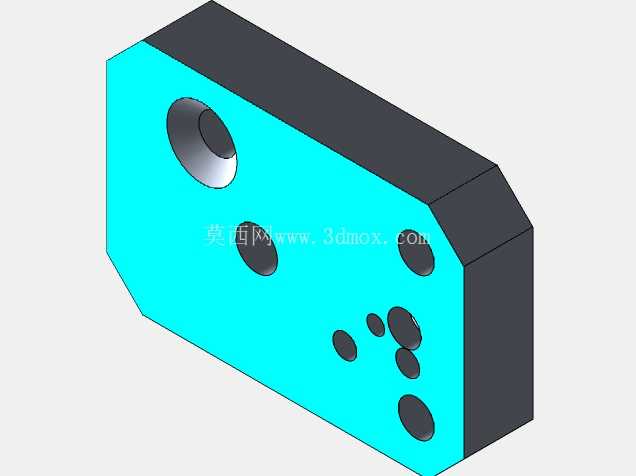

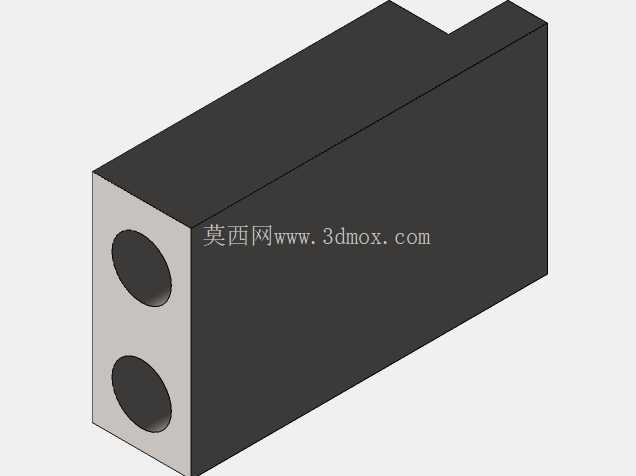

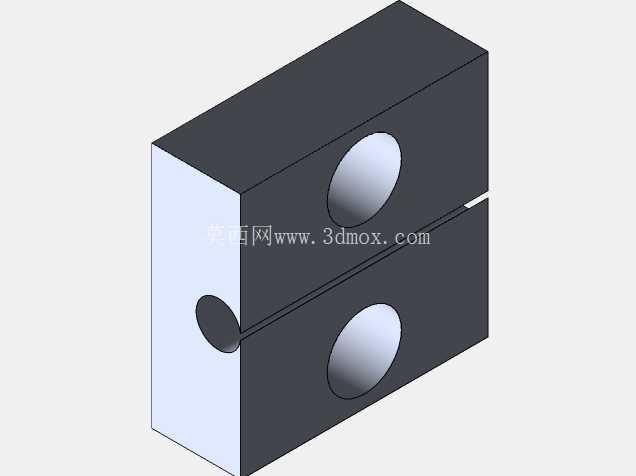

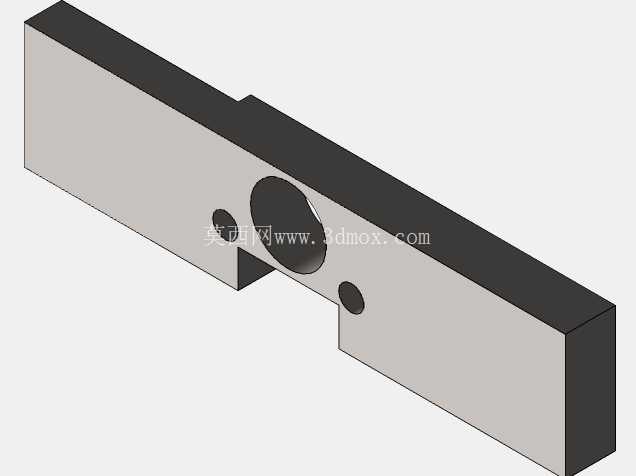

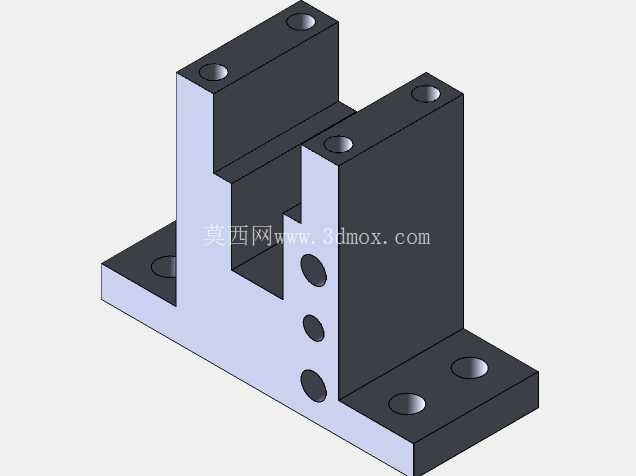

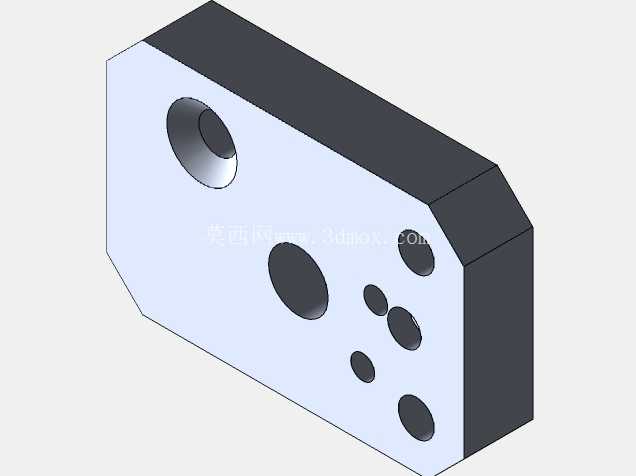

　　设备核心的回转转盘采用硬质铝合金加工而成，盘面做了硬质阳极氧化处理，表面硬度足够应对长期的工装装夹摩擦，不会因为反复放置塑料件出现划痕凹陷，转盘的分度精度由下方的凸轮分割器保证，每个工位的停位误差控制在0.02mm以内，足够满足销钉与塑料件安装孔的对位精度要求，不需要额外增加视觉对位环节就能稳定作业。转盘周边均匀分布了上料、预定位、压装、检测、下料几个功能工位：上料工位配套了倾斜式的工件溜槽，塑料件从溜槽滑入后由气动拨块推入转盘上的定位工装，工装的型腔完全贴合塑料件的外形轮廓，放料后不需要额外夹紧就能限制工件的六个自由度，避免转盘转动过程中工件移位；销钉的上料采用直振送料器排序，送料轨道末端设置了分料机构，每次只放行一枚销钉到预压位，由压装气缸的吸杆吸附销钉后对准塑料件的安装孔，压装行程通过气缸上的磁性开关限位，可以根据销钉的实际插装深度调整压头的下行位置，保证每一枚销钉压入后端面与塑料件表面的高度差控制在公差范围内。

　　压装完成后的工件会随转盘转到检测工位，通过接触式位移传感器检测销钉的压入深度，检测数据超差的工件会在下料工位被气动拨杆推入不良品收集槽，合格工件则顺着下料溜槽滑入成品料盒，整个作业流程不需要人工干预，操作人员只需要定期补充料仓里的塑料件和销钉、清理成品料盒即可。设备的整体安装边界控制得比较紧凑，底部采用方管焊接的机架作为支撑，机架底部预留了可调脚杯的安装位置，可以根据车间地面的平整度调整设备水平，脚杯的调节行程足够应对普通车间地面的高度差，不需要额外做地基处理就能直接摆放接线使用。气路元件全部布置在转盘下方的机架层，气管沿机架内部的线槽排布，每个气缸的进气管路都单独设置了节流阀，可以根据实际压装需求调整气缸的动作速度，避免压装速度过快导致销钉顶弯塑料件孔位，或是速度过慢影响整体生产节拍。设备的控制元件集中安装在机架侧面的电控箱内，操作按钮布置在设备前端的台面上，包含启动、停止、急停几个基础按钮，还预留了手动调试的切换开关，调试模式下可以单独控制每个工位的气缸动作，方便更换不同规格产品时调整工装位置、测试压装参数。

　　这类转盘式插装设备的设计核心，是在有限的空间内完成多工序的同步作业，相比直线式流水线布局，转盘式结构的占地面积更小，工位之间的工件传递不需要额外的输送机构，传动环节更少，后期维护的点位也更少，非常适合尺寸在100mm以内的小型零部件的组装工序，只要更换转盘上的定位工装、调整压头的尺寸和压装行程，就能适配不同规格的塑料件与销钉的插装需求，通用性较强。在实际车间应用中，这类设备的单班产能可以稳定达到每小时一千件以上，相比人工作业的效率提升三倍以上，同时插装的一致性远高于人工操作，能够有效降低后续工序因为销钉装配不良带来的返工成本。
