Russell600型气动吹通筛结构设计

　　在粉体正压输送的工艺链路里，筛分工序长期面临两个核心痛点：一是常规筛分设备无法直接嵌入压力输送管线，需要额外设置泄压、中转料仓，不仅增加了设备占地与物料转运环节的污染风险，还会提升整套输送系统的压损，导致末端输送距离不足；二是罐车装卸粉料的场景下，来料流量波动大，常规振动筛处理能力不足时容易出现堵料、溢料，拖慢装卸效率。Russell600型气动吹通筛的设计，正是针对这两类场景做的定向优化，从结构根源上适配正压输送系统的工况要求。

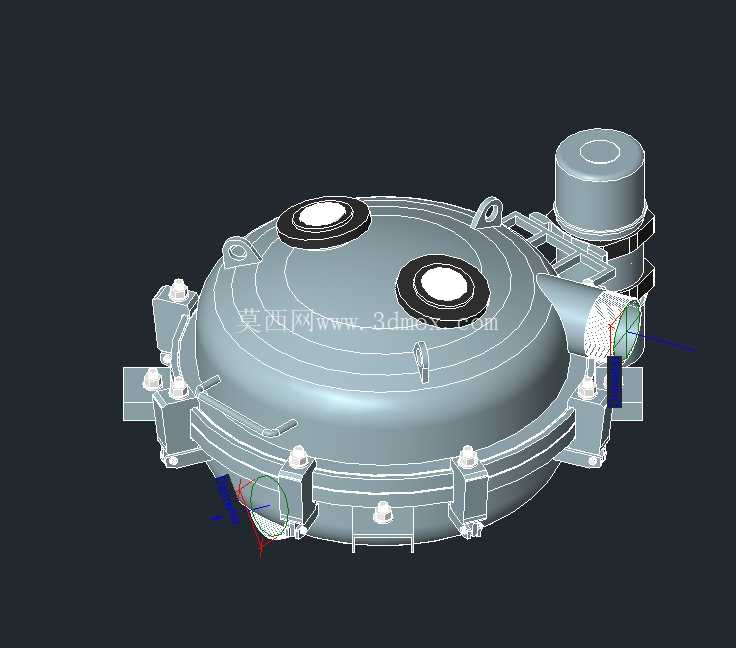

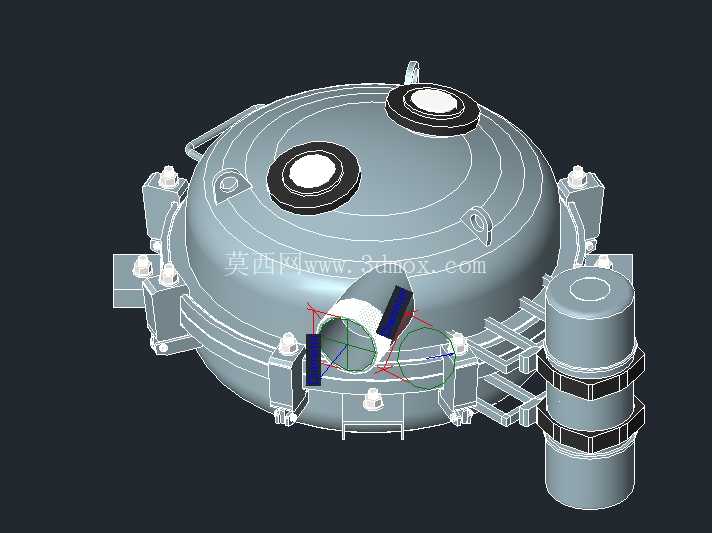

　　从整体结构来看，该设备采用扁平式圆形承压壳体设计，上盖为带快开锁紧结构的碟形封头，布置两个对称的观察检修口，日常无需完全拆开上盖即可检查筛网破损情况、清理筛上截留的大颗粒杂质；壳体侧面设置与正压输送管线同径的进料接口，出料口布置在壳体下部中心位置，可直接对接下游输送管道或储料仓，整套设备无需额外设置中转料斗，可直接串接在压力0.1MPa以内的稀相气力输送管线中，不会破坏输送系统的密闭性，避免粉体外泄造成的车间粉尘污染。设备侧上方集成的驱动单元采用偏心振动电机，振动参数经过匹配调校，运行时振动直接传递到筛网托架，不会带动整体壳体产生大幅共振，安装时无需做厚重的混凝土基础，仅需用标准支架固定在管线支架上即可，大幅降低了现场安装的施工量。

　　从功能特性上看，该设备的核心设计逻辑是借助正压输送的气流动力完成物料过筛，而非单纯依靠振动驱动物料穿网：携带粉料的压缩空气从侧方进料口进入筛腔后，气流在圆形腔体内形成均匀的旋流，带动粉料均匀铺展在整个筛网表面，配合低振幅的高频振动，细粉可快速穿过筛网进入下游管线，而编织袋碎屑、原料结块、外来大颗粒杂质会被截留在筛网表面，随设备定期检修时从检修口清理排出。这种气振结合的筛分方式，相比常规振动筛处理能力提升明显，针对密度0.5-1.2t/m³的常规工业粉料，单台设备每小时可处理25吨物料，完全匹配单台散装罐车的卸料速度，不会出现卸料过程中筛分工序堵料导致的罐车滞留问题。

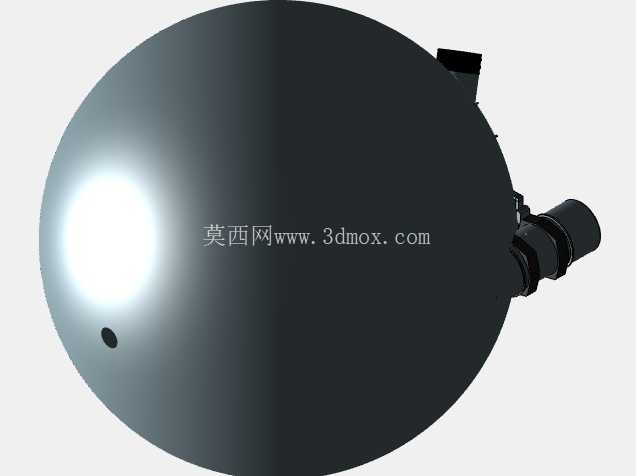

　　在安装边界的设计上，该设备的整体外形为直径600mm的圆形扁平结构，不含驱动电机的主体高度仅320mm，驱动电机突出壳体侧面的尺寸为280mm，现场布置时仅需在管线侧面预留300mm的检修空间即可完成电机维护、筛网更换操作；设备所有接口均采用标准快装法兰设计，可直接匹配国内常规的DN150、DN200稀相输送管道，无需额外制作变径接头；壳体上的锁紧卡扣采用偏心快开结构，更换筛网时无需借助专用工具，单人即可在10分钟内完成筛网拆装，大幅降低了日常维护的时间成本。

　　针对食品、医药类粉体的输送场景，该设备的壳体与物料接触部分可做镜面抛光处理，所有接缝位置均做圆弧过渡，无卫生死角，可满足食品级生产的清洁要求；针对有防爆要求的化工粉体输送场景，驱动电机可更换为防爆等级Exd II BT4的防爆电机，适配易燃易爆粉体的输送筛分需求。设备运行时的噪音值低于75分贝，无需额外设置隔音防护设施，可直接布置在车间生产区域内，不会对车间作业环境造成噪音污染。

　　在三维建模的细节处理上，该模型完整还原了设备的所有结构细节：包括上盖的密封胶圈安装槽、筛网托架的张紧结构、振动电机的安装支座、壳体上的吊环安装位、锁紧卡扣的铰接结构，所有配合位置的间隙均按照实际装配公差设置，可直接用于生产线的布局设计、安装干涉检查，也可作为同类筛分设备结构优化的参考蓝本，帮助设计人员快速完成正压输送系统中筛分工位的设备选型与布置工作，减少从零开始建模的重复工作量。
