木质齿轮组合传动演示机构

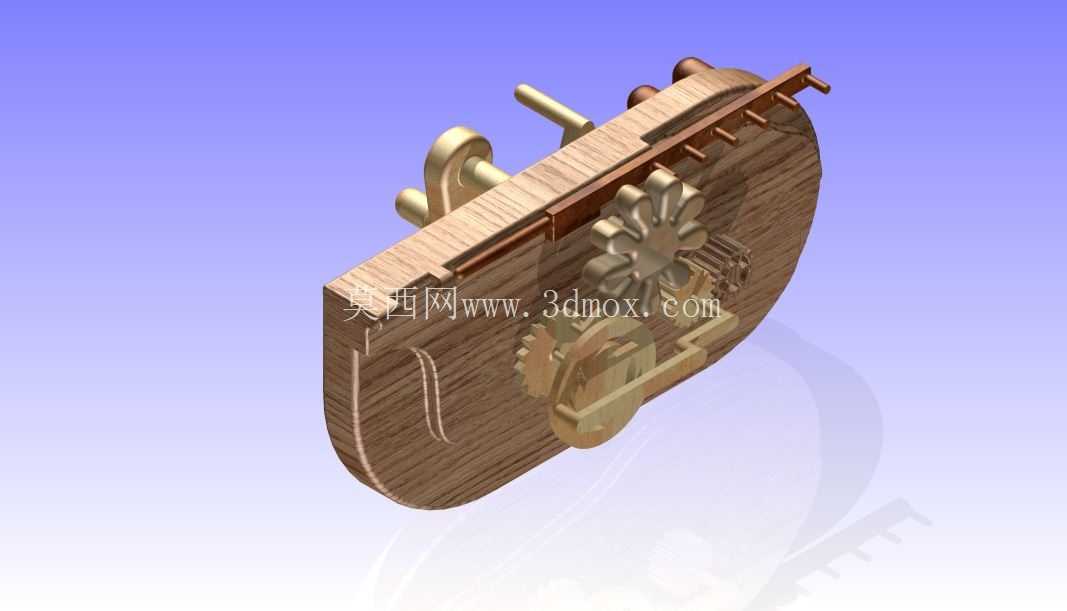

　　这套木质齿轮组合传动机构，主要面向机械原理教学演示、文创机械装置开发场景使用，可直观展示定轴齿轮系的传动逻辑，也可作为小型桌面机械摆件的核心传动单元使用。从实际功能来看，该机构通过多组不同模数圆柱齿轮的啮合配合，将输入端的旋转运动按照设定传动比传递至输出端，可实现减速、换向等基础传动动作，输入端预留的拨杆结构方便手动输入动力，无需额外驱动源即可完成传动过程演示。设计阶段优先考虑了结构的直观展示性，主体承载基座采用椭圆形木质板材加工，所有齿轮传动组件均外露布置在基座正面，没有额外的外壳遮挡，观察者可以清晰看到每一组齿轮的啮合状态、运动传递路径，适合用于课堂上讲解齿轮传动的啮合特性、传动比计算逻辑，帮助初学者快速理解定轴轮系的运动规律。

　　结构设计上，所有齿轮的轴孔均与基座上预设的定位轴采用间隙配合，保证齿轮转动过程中无卡滞，同时控制了轴与孔的配合公差，避免齿轮转动时出现过大的径向窜动，保证传动过程的平稳性。基座边缘设置的齿条结构并非独立功能件，而是与传动齿轮组形成配合，可演示齿轮齿条的直线运动转换逻辑，拓展了机构的演示范围。从安装边界来看，整体机构采用扁平化布置，所有传动组件均布置在基座单侧平面内，整体厚度控制在较小范围，放置在桌面时不会占用过多纵深空间，基座背面为完整平面，可直接平稳放置在水平台面上，也可通过预留的小孔加装固定件，将机构挂载在展示板上用于展厅陈列。

　　齿轮的齿形采用标准渐开线齿形加工，啮合过程中重合度符合机械设计标准，手动拨动输入拨杆时，整套轮系可顺畅运转，无跳齿、卡滞问题，木质构件的边缘均做了倒圆角处理，手动操作时不会出现划伤风险，适合教学场景下的学生动手操作。在实际应用中，这类外露式齿轮传动机构除了教学演示用途，也可作为文创类机械产品的核心结构，比如木质机械八音盒、机械密码盒的传动单元，通过调整齿轮组的齿数搭配，可适配不同的传动比需求，实现不同的输出转速与扭矩特性。

　　设计过程中对各齿轮的中心距做了精准校核，保证啮合齿轮的齿侧间隙处于合理范围，既不会因为间隙过大导致传动回程误差过大，也不会因为间隙过小导致转动阻力过大，手动驱动时的操作力度适中，无需过大的拨动力度即可带动整套机构运转。基座采用的木质材料具备良好的加工性能，可通过激光切割、数控雕刻等工艺快速加工成型，适合小批量定制生产，齿轮组件可采用与基座同材质的木材加工，也可替换为金属、工程塑料等材质，根据实际使用场景的强度需求灵活调整。整套机构没有复杂的冗余结构，每一个齿轮、每一根定位轴都承担明确的传动或支撑作用，结构逻辑清晰，对于刚接触机械结构设计的从业者来说，也可作为齿轮传动结构设计的练习案例，通过拆解建模过程理解齿轮参数设计、中心距计算、装配约束设置的实际要点。
