机器人拆除作业用双耳环式液压缸结构

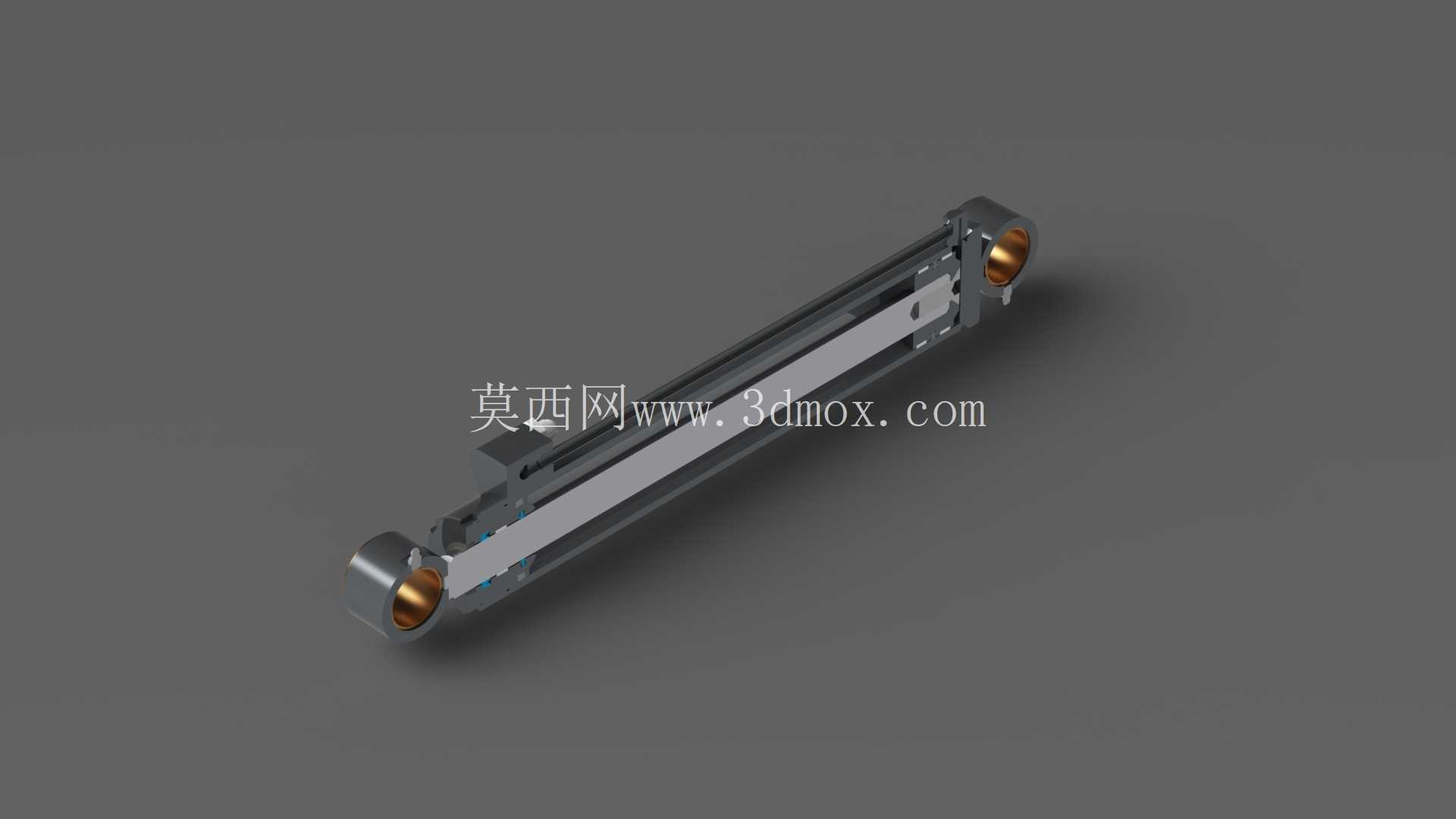

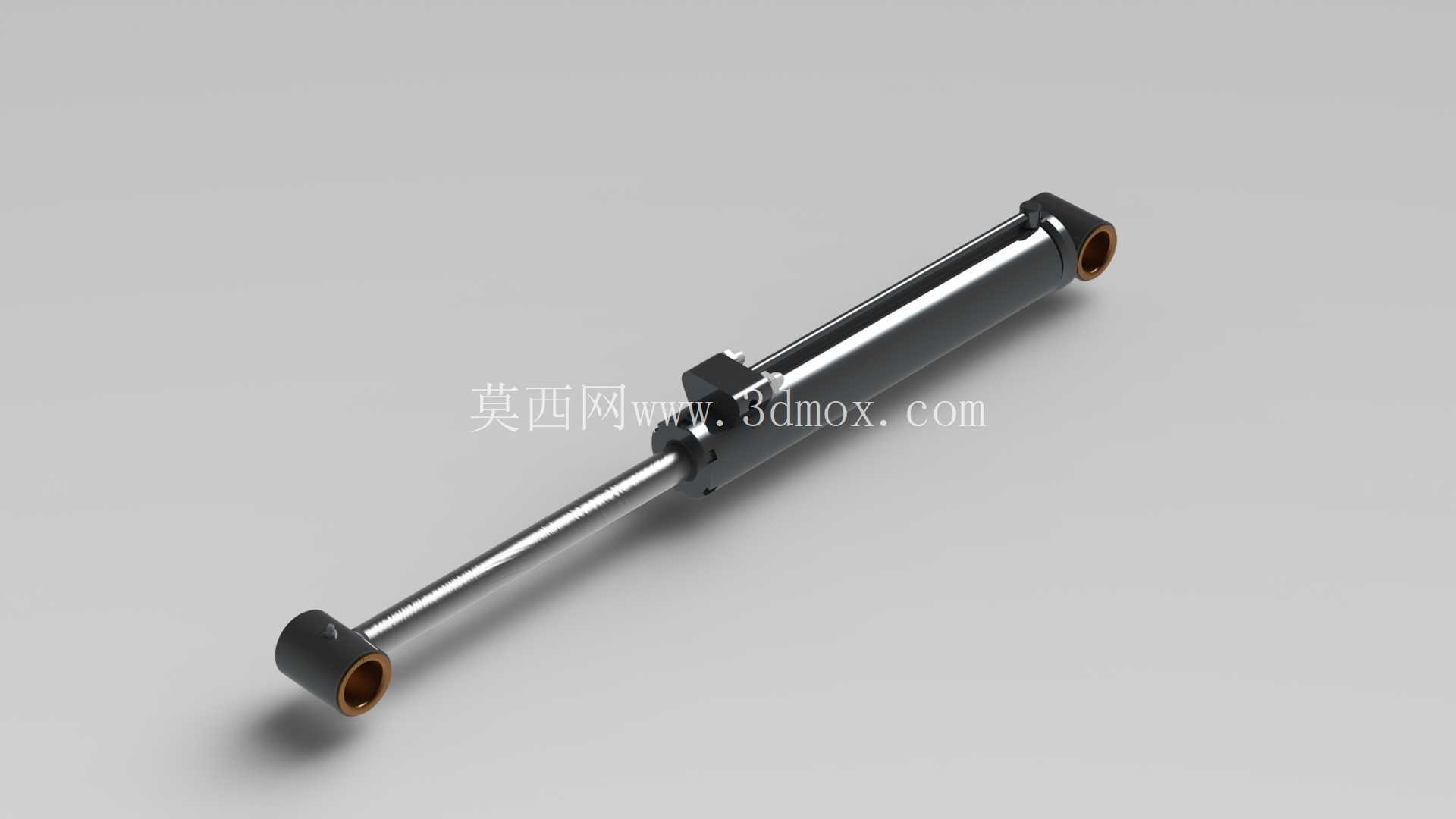

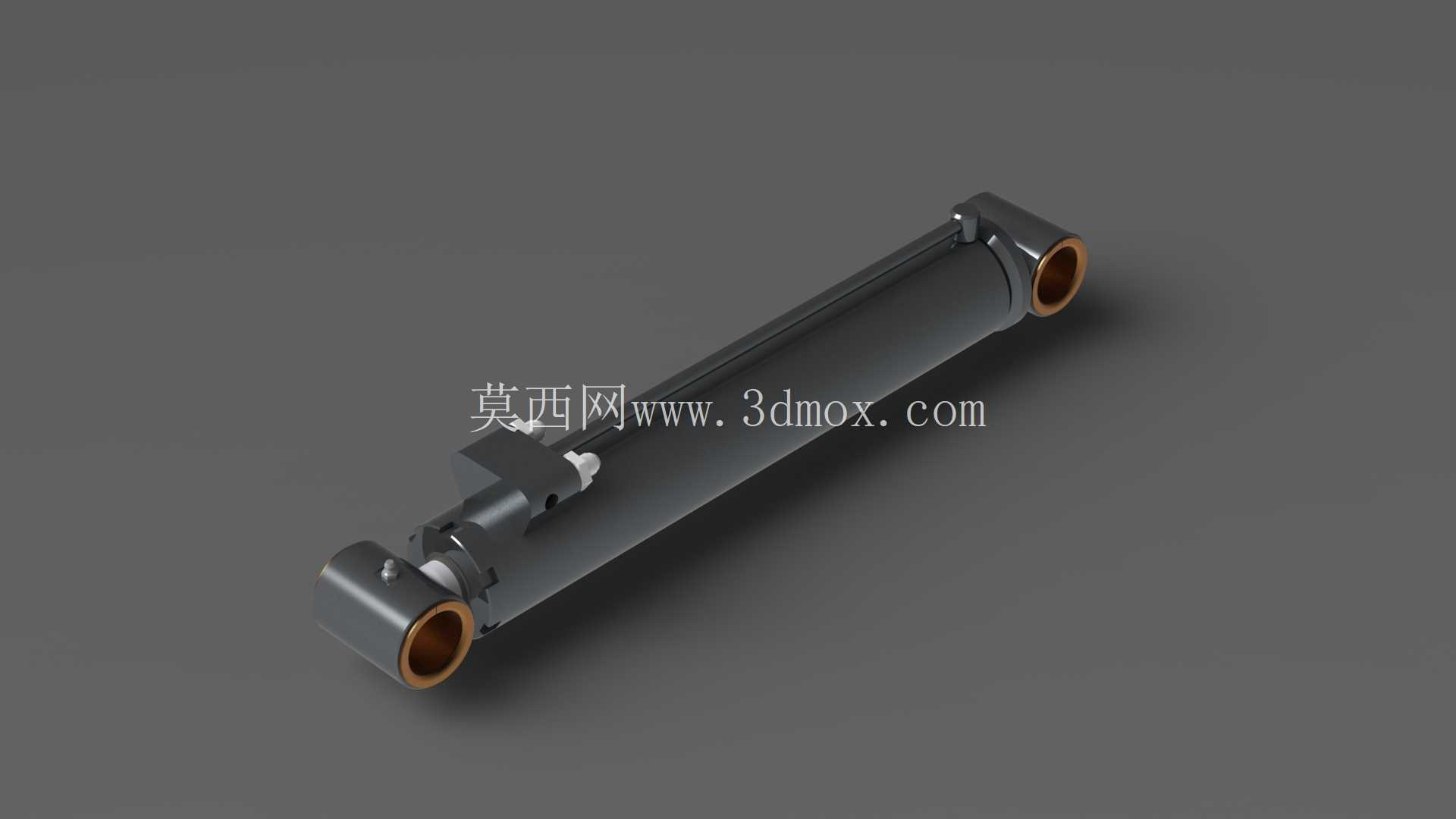

　　这款适配拆除机器人作业工况的液压缸，核心参数匹配63mm缸径、32mm杆径、350mm工作行程的设计边界，两端采用铰接耳环式安装结构，是拆除类工程机械液压执行端的核心动力输出部件。在拆除作业的实际场景中，这类油缸主要承担工作臂的姿态调整、属具的进给施压功能，面对建筑拆除、工业设备拆解现场的冲击载荷、粉尘侵入、偏载受力等复杂工况，结构设计上做了多维度的适配优化。从安装边界来看，两端耳环的内孔尺寸、同轴度公差严格匹配拆除机器人动臂与连杆的铰接点位，350mm的工作行程刚好覆盖属具从初始位到最大作业进给位的位移需求，不会出现行程冗余导致的结构干涉，也不会因行程不足限制作业范围。

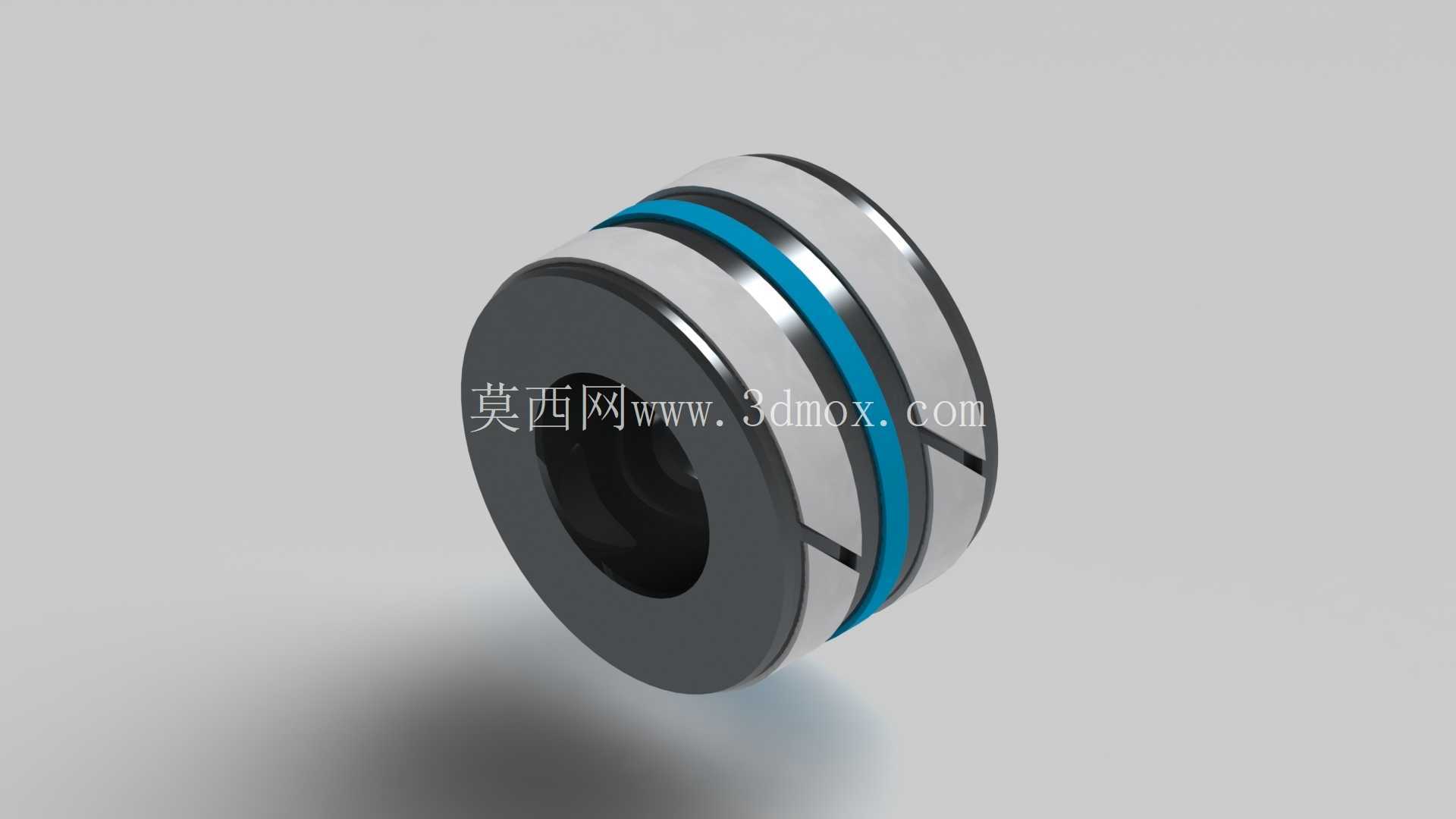

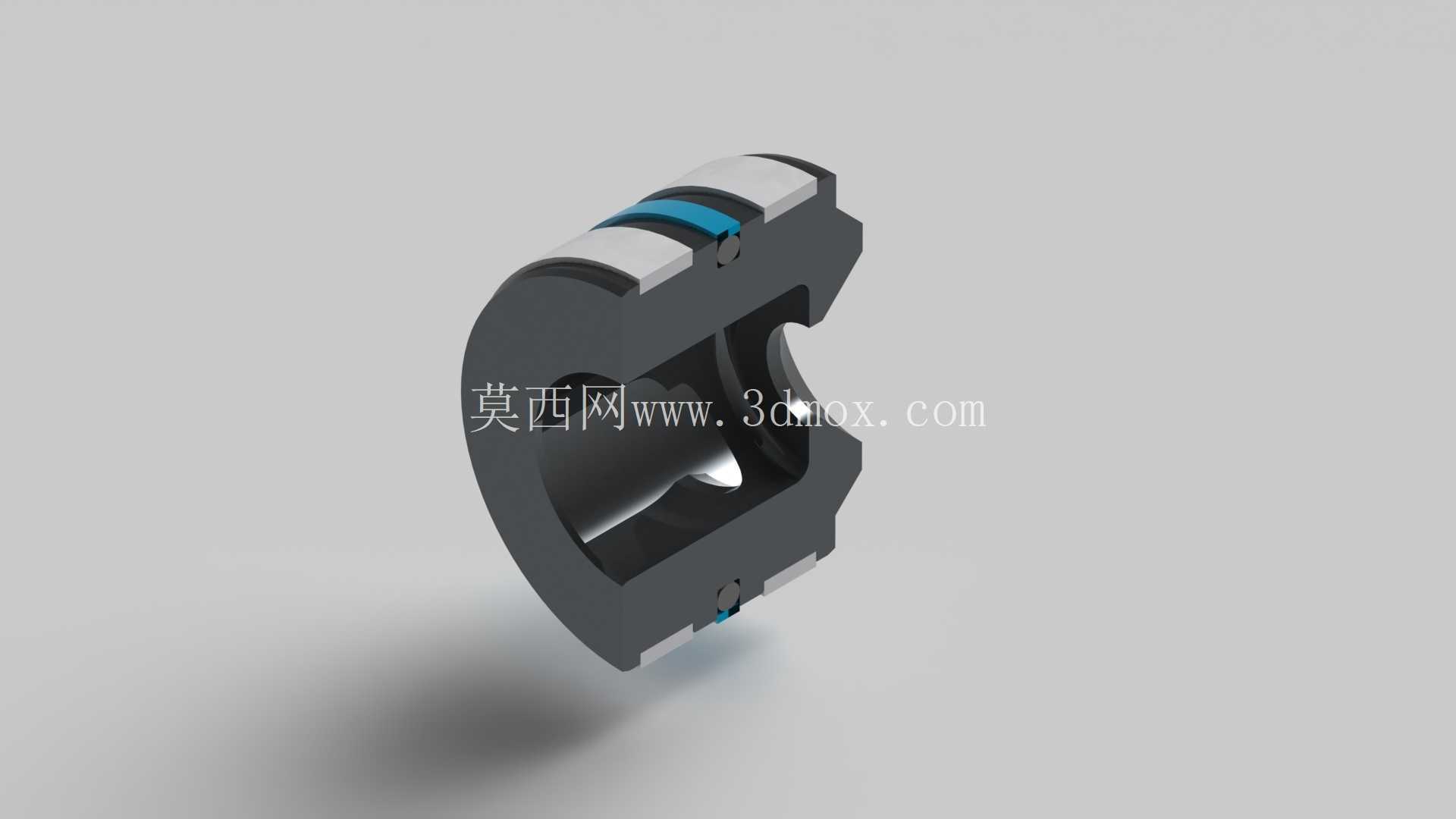

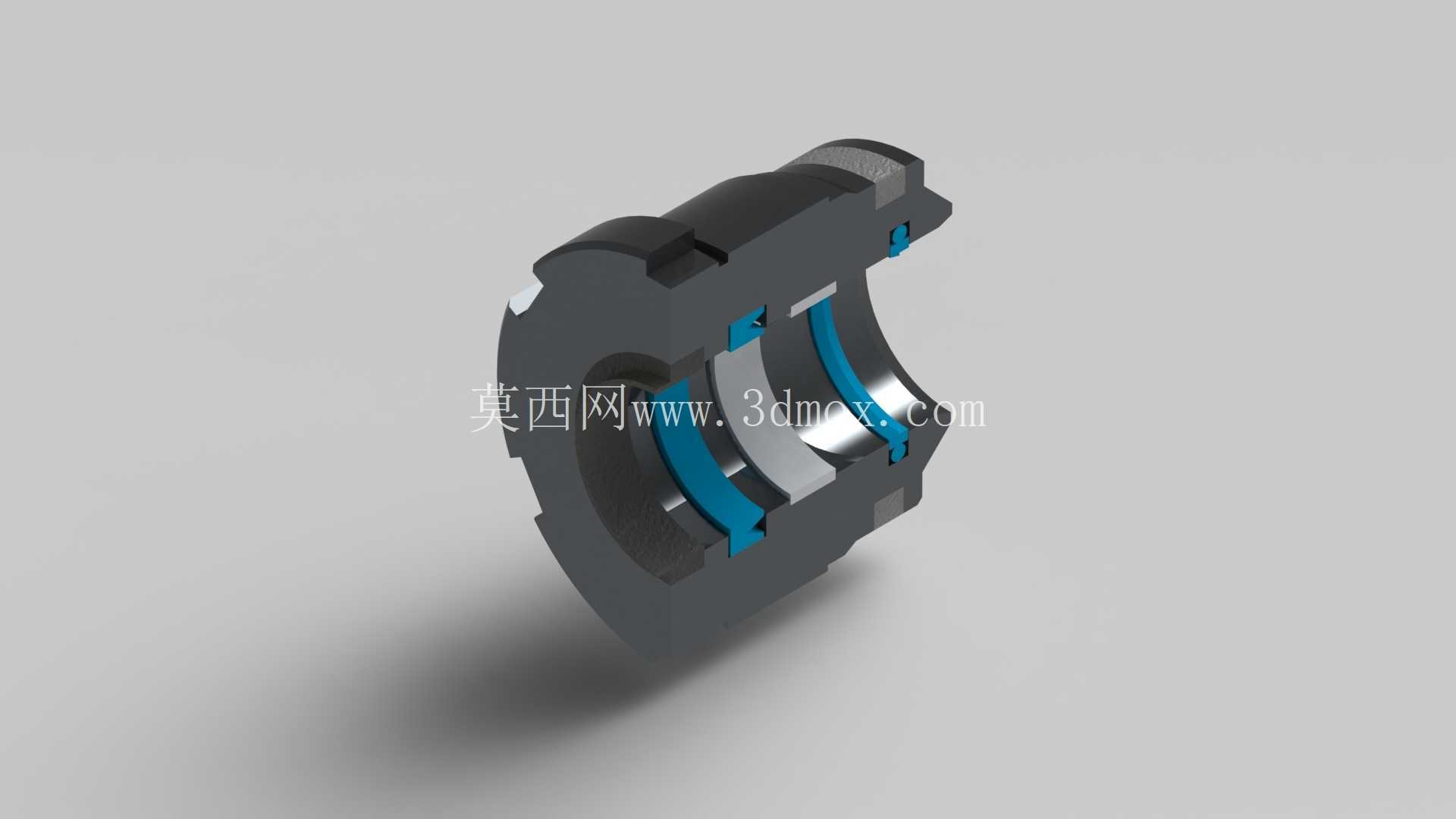

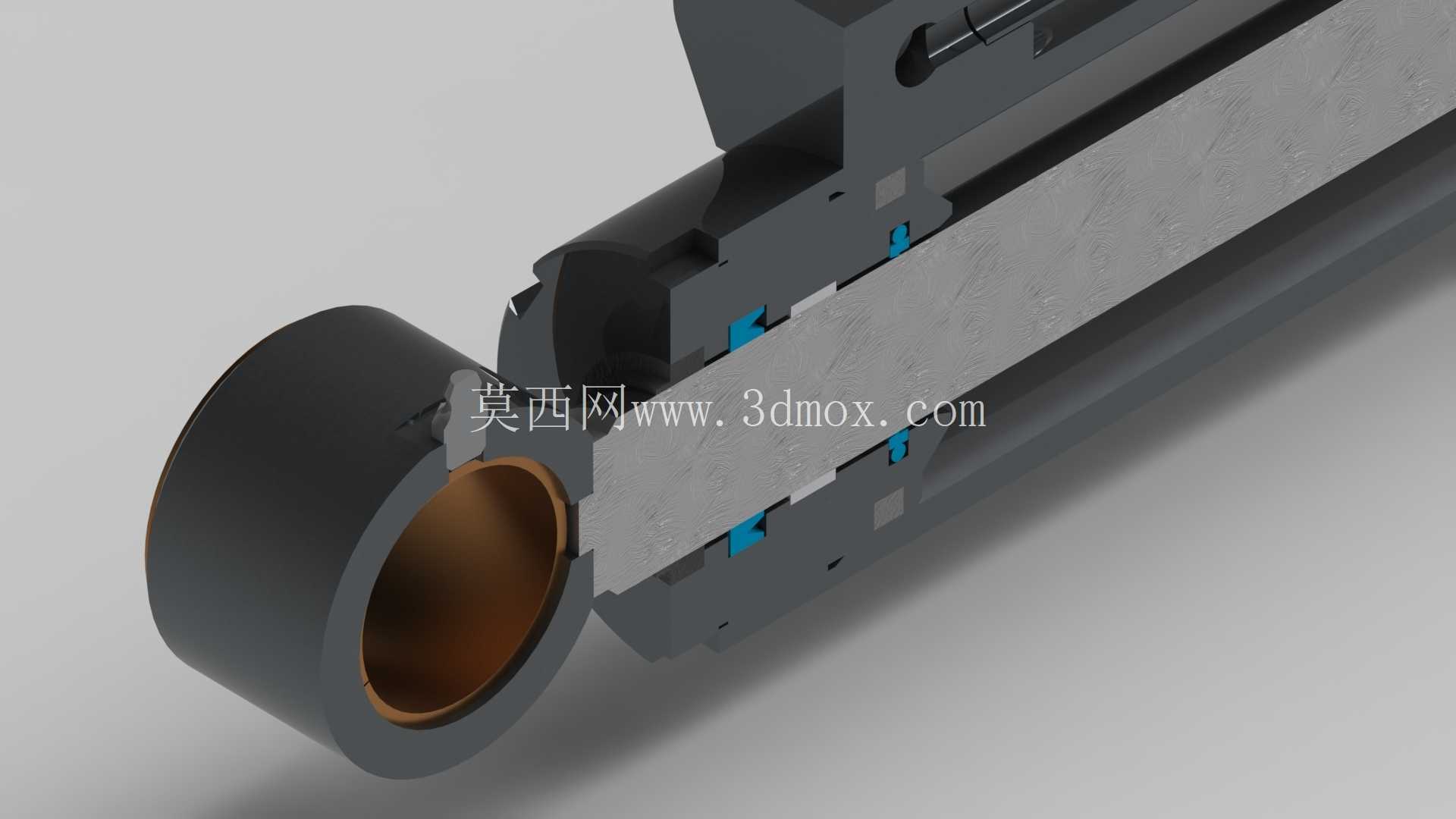

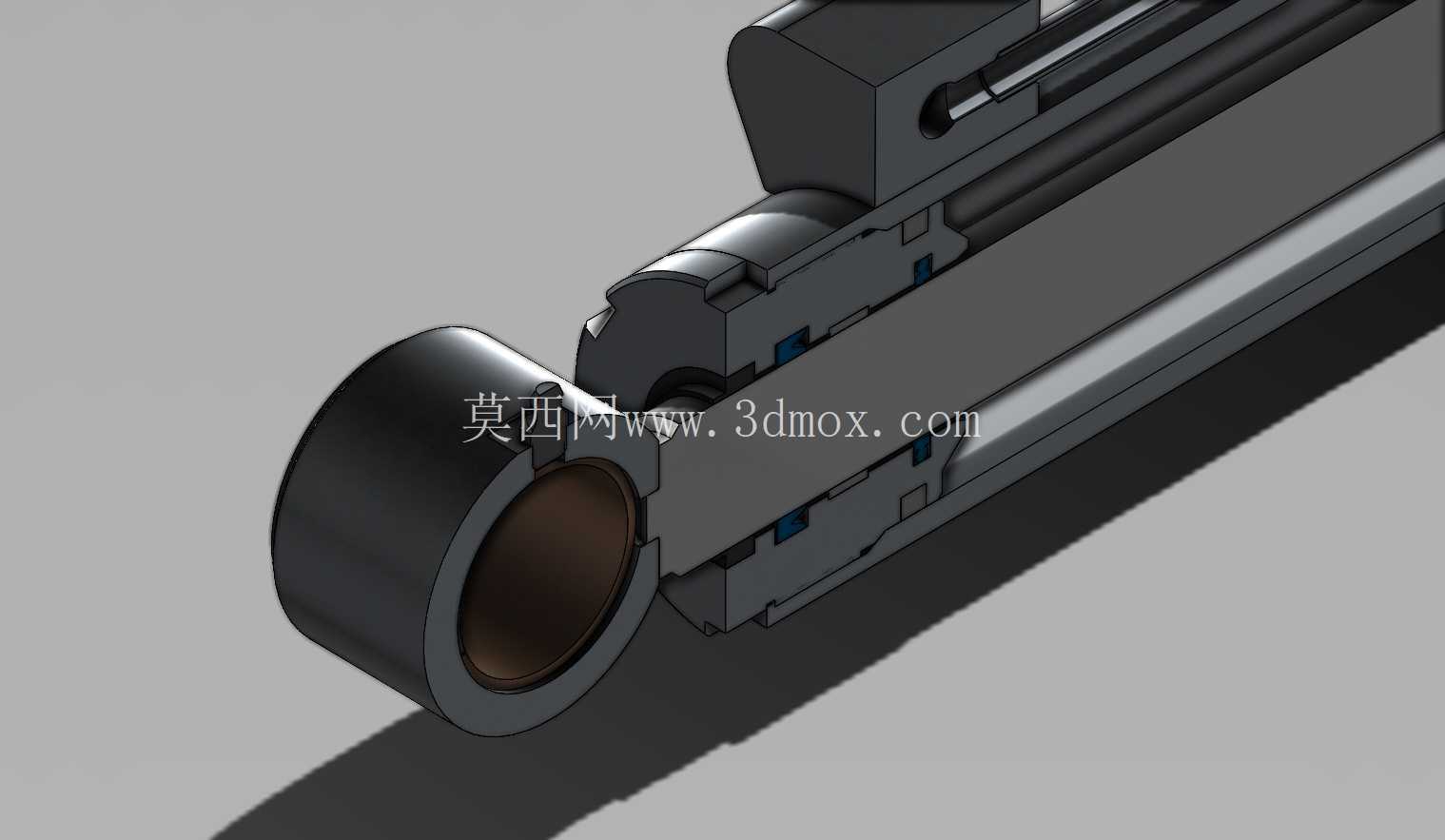

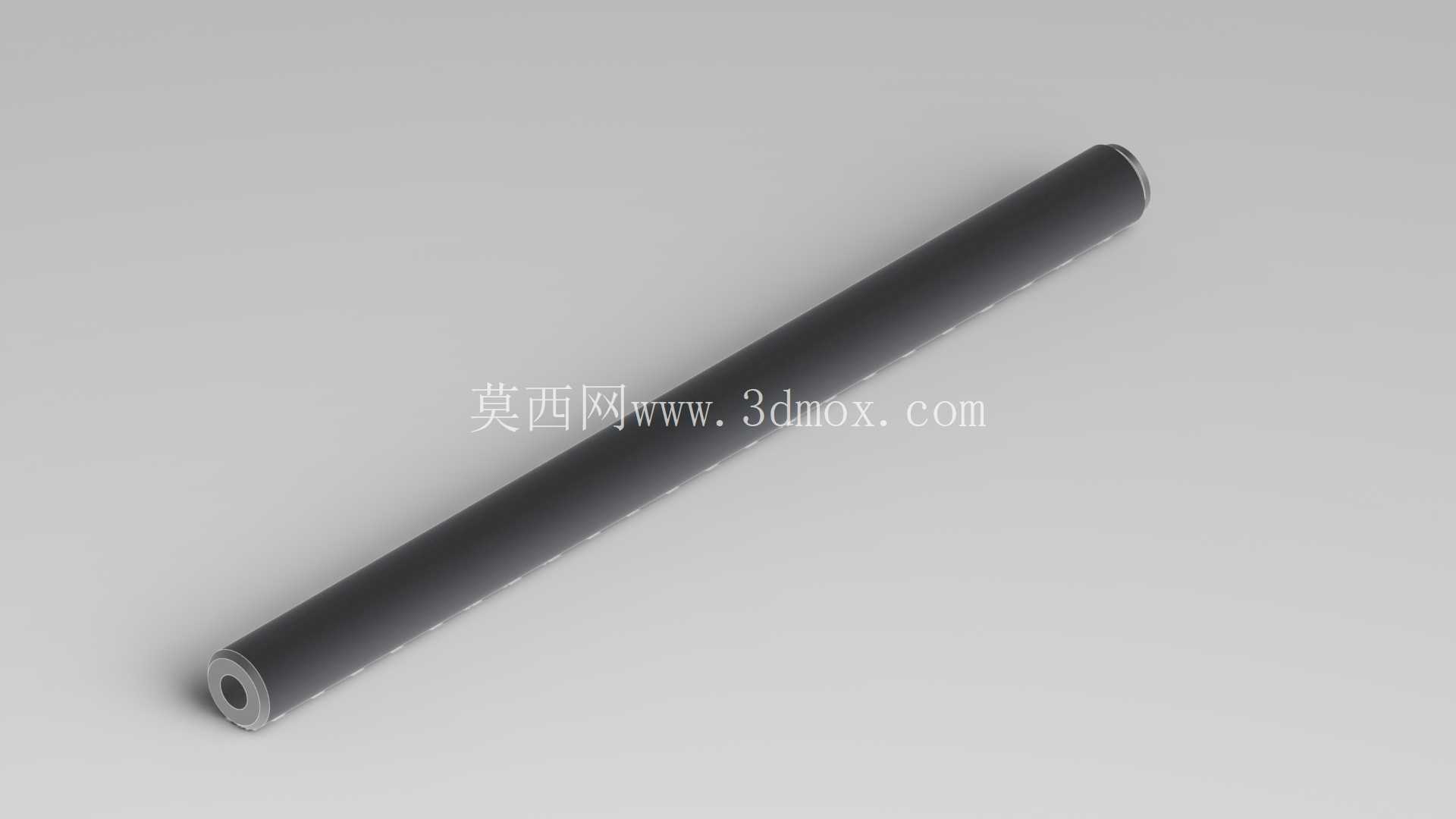

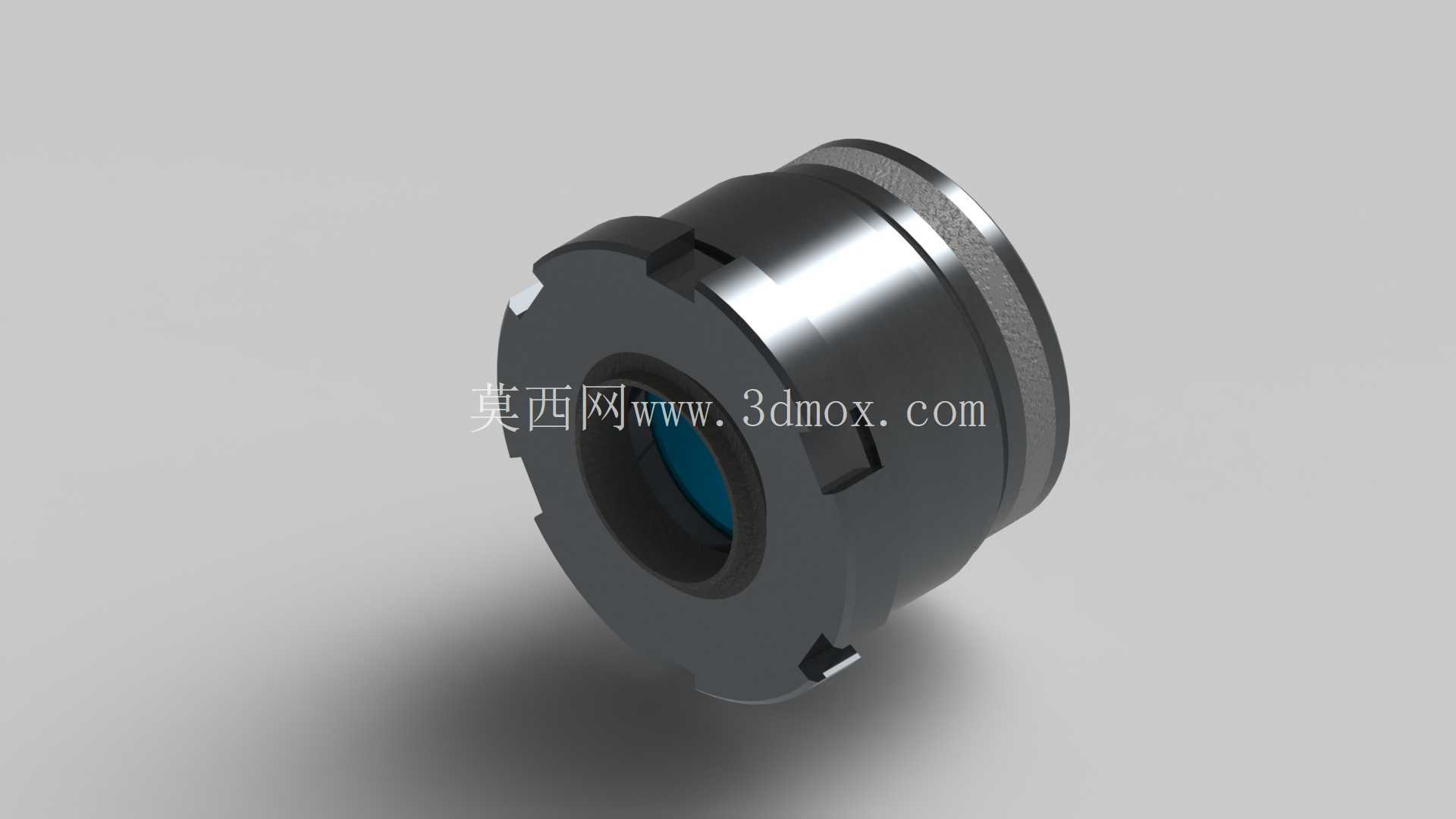

　　缸筒外壁做了加厚处理，相比同规格通用工业油缸，壁厚提升15%左右，能够承受拆除作业中频繁出现的瞬时冲击压力，避免缸筒鼓胀变形导致的内泄问题。活塞杆表面采用高频淬火加硬铬镀层处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HRC58以上，能够抵御现场飞溅的混凝土碎块、金属碎屑的刮擦，减少活塞杆表面拉伤导致的密封件磨损漏油问题。导向套部分采用复合耐磨材质，内嵌两道防尘圈、一道斯特封、一道格莱圈的密封组合，最外侧的防尘圈采用双唇口结构，能够在活塞杆回缩时刮除表面附着的粉尘、泥沙，避免杂质进入缸筒内部划伤密封面和缸筒内壁，适配拆除作业高粉尘的恶劣环境。

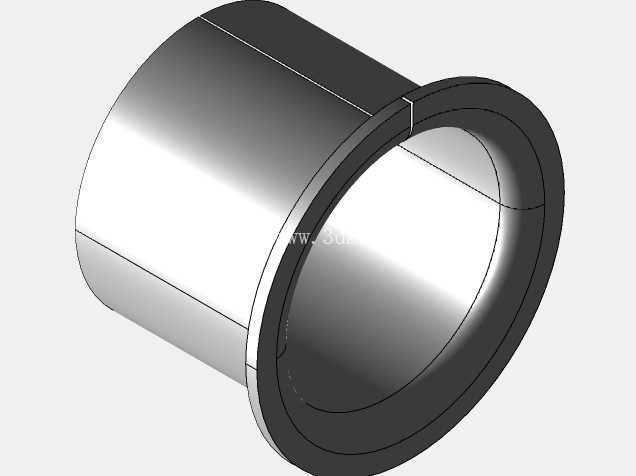

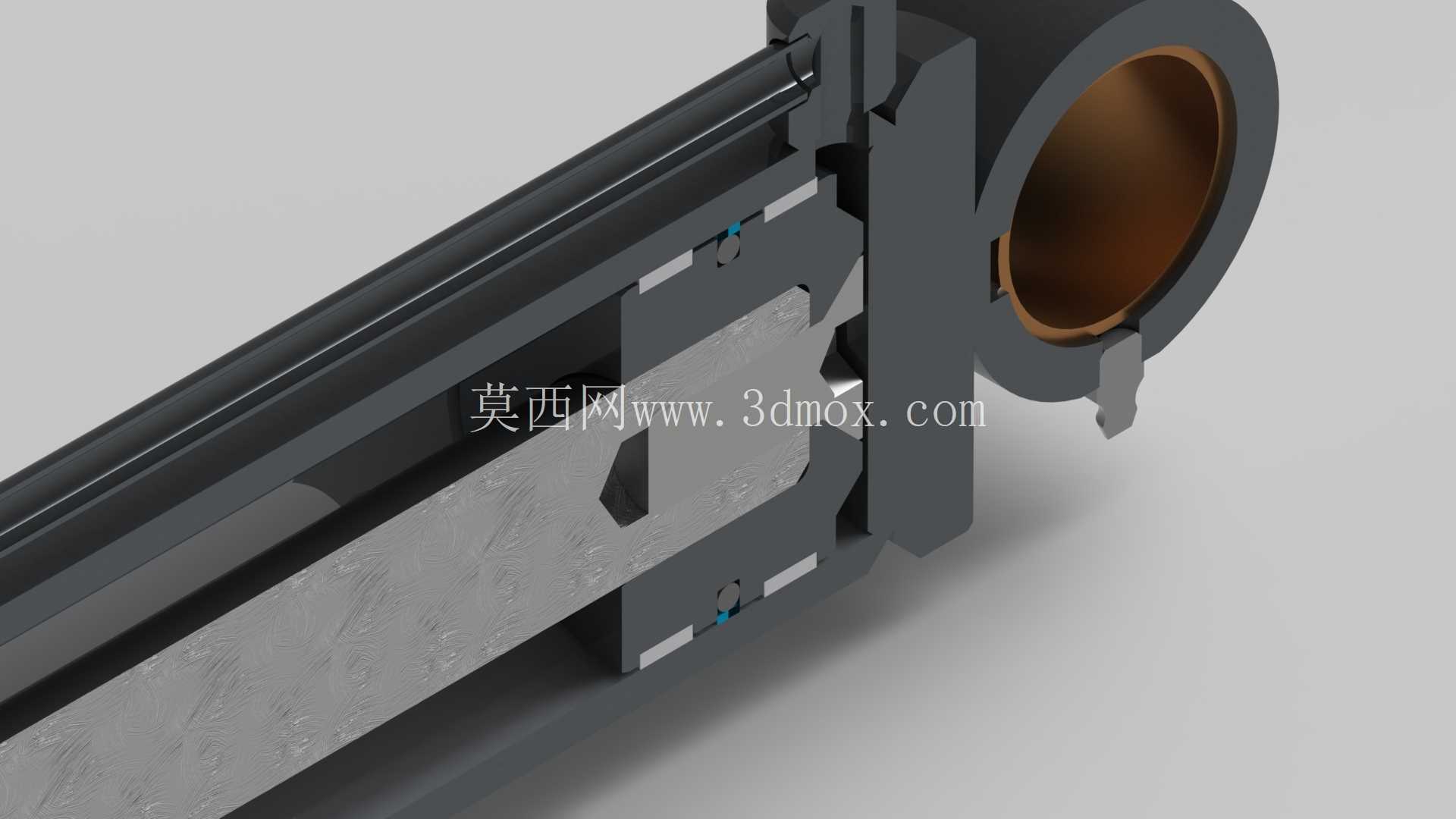

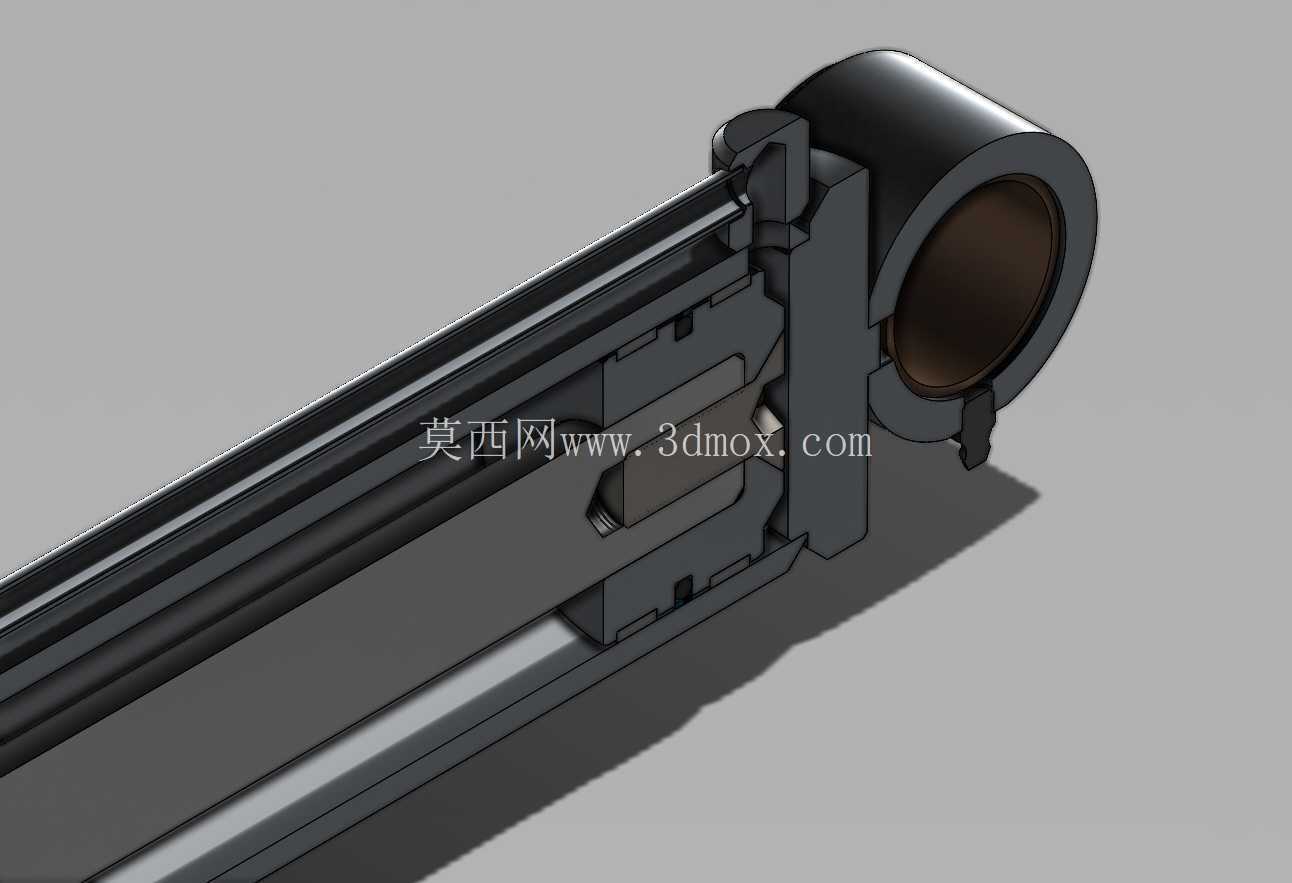

　　缸头与缸筒的连接采用螺纹加止动销的双重固定结构，相比单纯的螺纹连接，能够承受作业中频繁的正反向冲击载荷，避免螺纹松动导致的缸头脱落故障。两端耳环的铰接位置采用自润滑轴承镶嵌设计，无需频繁加注润滑脂即可维持铰接部位的转动灵活性，减少设备维护频次，适配长时间连续拆除作业的需求。油路接口采用标准公制内螺纹连接，接口位置布置在缸筒侧面的非干涉区域，连接液压管路后不会随油缸摆动与周边结构件发生剐蹭，管路走向预留了足够的弯曲半径，避免油缸往复运动过程中管路出现死折、磨损问题。

　　从设计思路上，这款油缸没有追求轻量化指标，而是把结构可靠性、抗冲击能力放在首位，所有受力部位的圆角、应力集中点都做了圆弧过渡处理，通过有限元仿真校核，在额定16MPa工作压力、瞬时25MPa冲击压力下，最大应力点低于材料屈服强度的60%，预留了足够的安全余量。在实际选型适配时，需要核对耳环铰接孔的中心距在行程全伸、全缩状态下的尺寸，确保与工作臂的铰接点位完全匹配，同时要确认油路接口的通径大小与系统流量匹配，避免通径过小导致的油缸动作迟滞、压力损失过大问题。这类油缸除了适配拆除机器人，也可根据安装尺寸调整后，用于其他需要直线往复动力输出、存在冲击载荷的工程机械作业场景，比如小型挖掘设备的工作臂驱动、矿山破碎设备的进给机构驱动等，结构上的高可靠性设计能够大幅降低恶劣工况下的故障停机概率。
