灯具用C1D2级黄昏黎明光电传感装置

　　在工业照明配套的结构设计工作中，这类内置式光电传感装置的选型与建模，往往需要兼顾防爆合规性、安装适配性与功能可靠性，不能仅按照普通民用光敏开关的逻辑做设计。从实际应用场景来看，这类传感单元主要适配走道、桥梁、工业作业平台、安全照明点位以及存在潮湿、易燃易爆风险的危险区域照明系统，核心作用是替代人工开关操作，根据环境自然光亮度自动控制灯具的启停，避免长明灯造成的能源浪费，同时也能保证作业区域在光线不足时自动点亮，消除人工巡检开关的盲区。

　　从功能特性层面拆解，这款光电管的核心触发逻辑是基于环境照度阈值判断：当环境光照度低于3英尺烛光时，传感单元会触发开灯信号，当环境光照度回升至8英尺烛光以上时，触发关灯信号，同时内置10秒的延迟响应机制，这个设计细节非常关键——工业现场难免出现临时的光线遮挡，比如路过的设备、飞鸟、扬尘造成的短暂光线变化，10秒的延迟可以有效过滤这类干扰信号，避免灯具出现频繁跳开、误触发的问题，大幅提升照明系统的稳定性，也能减少灯具驱动、光源的频繁通断损耗，延长整套照明设备的使用寿命。在电气适配性上，这款传感单元覆盖了120V、208-240V、277V三个主流的工业照明供电电压等级，基本可以适配绝大多数工业场景的照明供电回路，不需要额外配置电压转换模块，减少了现场布线的复杂度。

　　从设计思路与防爆合规的角度来看，这款产品的结构设计完全围绕C1D2（1类2区）危险区域的安装要求展开：传感单元的感光探头部分满足1类2组A、B、C、D危险区域的防爆要求，但单元的电气连接部分必须内置在灯具的壳体、接线盒或者配套防爆外壳内部，不能直接暴露在危险环境中。这就要求在做灯具配套结构设计时，必须在灯具壳体上预留对应尺寸的安装位，既要保证感光探头部分能够无遮挡地接收环境自然光，又要把电气连接部分完全封闭在防爆腔体内部，满足防爆密封的要求，不能出现防爆间隙超差、密封失效的问题。如果是做独立安装的光控单元设计，还需要额外配套符合防爆等级的外置外壳，不能直接将该传感单元裸装在危险区域。

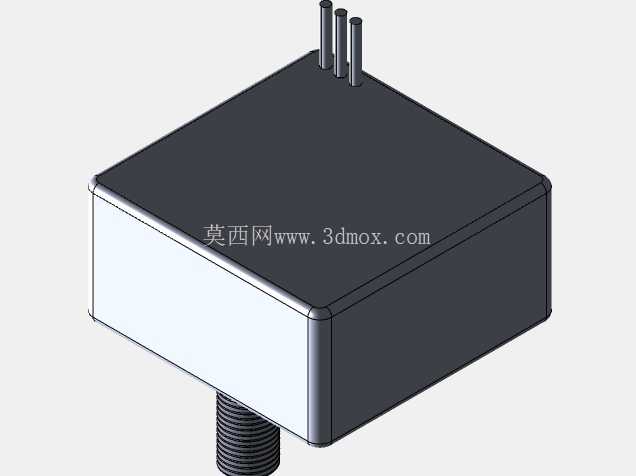

　　从外形尺寸与安装边界来看，这款传感单元主体为方正的盒式结构，顶部伸出三根柱状的接线/校准引脚，底部带外螺纹的安装柱结构，建模时需要重点关注几个安装配合尺寸：首先是底部螺纹柱的公称直径与螺距，需要和灯具壳体上的安装过孔、锁紧螺母的尺寸完全匹配，保证安装后密封胶圈的压缩量在合理范围，既可以实现IP防护要求，又不会因为压缩量过大造成胶圈永久变形失效；其次是主体盒体的长宽高尺寸，要和灯具内部预留的安装腔体空间做干涉检查，避免和灯具内部的驱动电源、接线端子、散热结构出现空间冲突；顶部的三根引脚要预留足够的接线空间，接线完成后引脚之间的电气间隙、爬电距离要满足对应电压等级的安规要求，不能出现短路风险。另外，感光面的朝向设计也很重要，安装时要保证感光面朝向自然光入射的方向，不能被灯具自身的发光结构、安装支架遮挡，否则会造成传感单元误判断环境亮度，出现白天亮灯、晚上熄灯的逻辑错误。

　　在三维建模过程中，除了还原产品的外观结构，还需要重点还原安装配合的关键特征：比如底部螺纹的牙型、安装定位面的平面度要求、顶部引脚的位置度公差，这些特征直接决定了后续配套结构设计的准确性，如果建模时忽略了这些配合特征，后续开模或者装配时很容易出现安装不上、密封失效、干涉等问题。另外，在做整套照明系统的装配校验时，还要模拟传感单元的光线接收角度，确认安装位置不会被周边结构遮挡，保证光感功能的正常实现。
