炼铁用丘普兰炉立式冶金设备结构

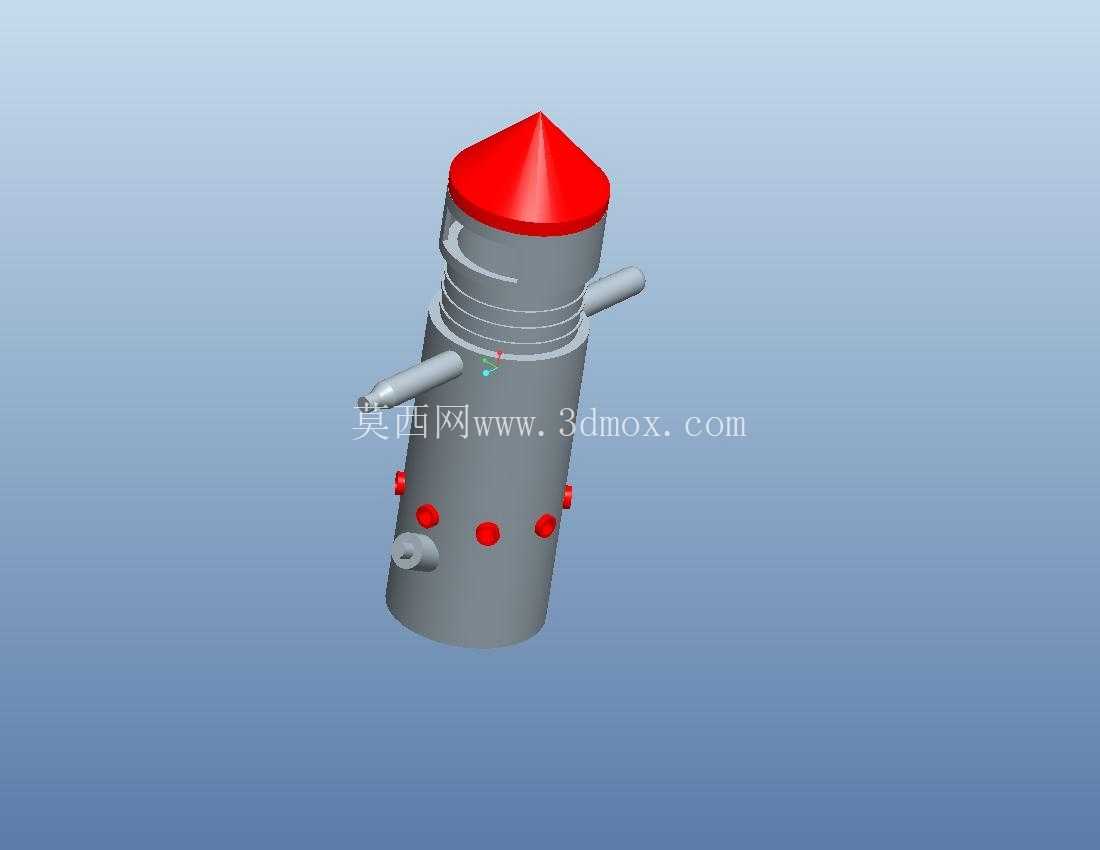

　　在黑色金属冶炼生产场景中，丘普兰炉作为小型炼铁工序的核心热工设备，常被用于小规模铸铁熔炼、铁液预处理环节，适配小型铸造车间、冶金试验场站的生产需求，可完成从生铁块、废钢料的预热、熔化到铁液成分初调的全流程作业，相比大型高炉具备占地小、启停灵活、投资成本低的应用优势，适合多品种小批量的铸铁件生产配套。从设备功能特性来看，该立式炉体采用直筒段加锥形顶的结构布局，顶部锥形封闭结构可引导炉内上升的高温烟气沿炉壁环隙流动，减少烟气直排带来的热损失，同时锥形顶的收口设计可降低炉口的热辐射强度，改善炉前操作的作业环境；炉体上部对称布置的两个横向接管，分别作为助燃空气入口与烟气导出通道，接管的外伸长度预留了与外部送风管道、除尘管道的法兰连接余量，安装时无需额外在炉壁开孔改造，可直接对接常规管径的工业通风管路。

　　炉体下部沿周向均匀布置的多组接口，分别对应风口、渣口、铁口的安装位置，其中风口接口沿周向等距分布，可保证鼓入的助燃风在炉内截面上均匀分布，避免出现局部燃烧不充分的偏炉问题；渣口与铁口的接口高度差经过设计，可保证炉内渣铁分层后顺利排出，减少出铁过程中带渣的问题。设计该炉体结构时，首先考虑的是炉内料柱的透气性要求，直筒段的内径与有效高度比例控制在合理区间，既保证炉料有足够的预热停留时间，又避免料柱过高导致送风阻力过大，适配常规中小功率的离心风机送风参数；炉壁上的所有外接接口均采用径向垂直布置，可减少管路安装时的弯头数量，降低管路沿程阻力损失，同时接口的法兰端面均加工有密封槽，可适配耐高温石棉密封垫，满足炉内高温工况下的密封要求，减少煤气泄漏的安全隐患。

　　从安装边界来看，该炉体采用立式落地安装方式，底部预留的地脚接口可与混凝土基础上的预埋螺栓直接固定，基础平面尺寸仅需比炉体外径大出400mm左右即可满足安装操作空间，炉体顶部的锥形段最高点距离安装地面的高度，可根据车间厂房的起重设备吊装高度调整，常规配置下总高度控制在8米以内，适配一般中小型工业厂房的层高要求；炉体周围的操作平台可沿炉体周向分层布置，每层平台的宽度不小于800mm，可满足炉前工操作风口、观察炉况的作业空间需求，平台与炉壁之间预留20mm的膨胀间隙，避免炉体受热膨胀后挤压平台结构。在实际建模过程中，炉体的壁厚按照耐火砖层加钢壳的双层结构设计，钢壳部分采用等壁厚钢板卷焊成型，内壁的耐火砖层厚度根据不同区段的热负荷调整，炉缸部位的耐火层厚度适当加大，可承受铁液的长期高温冲刷与化学侵蚀，炉身部位的耐火层厚度适当减薄，在保证隔热效果的前提下控制设备整体重量；顶部的锥形帽采用分段焊接结构，与炉身直筒段采用法兰连接，方便后期检修时拆卸更换内部耐火材料，锥形帽顶部预留的小接口可安装炉顶放散阀，在炉内压力超限时自动泄压，保障设备运行安全。

　　炉体上的所有外接接口的长度均考虑了外部保温层的厚度，接口伸出钢壳表面的长度不小于150mm，可保证外部管道安装时保温层能够连续铺设，避免在接口位置出现热桥导致的热量散失；接口的公称直径均选用工业管路的标准系列，方便后期采购标准阀门、法兰等配套件，降低设备的维护成本。在冶炼作业过程中，炉料从炉顶的加料口加入，沿炉内高度方向逐渐下降，与上升的高温煤气逆流接触完成热交换，预热后的炉料到达炉缸部位与鼓入的热风接触燃烧熔化，熔化后的铁液滴汇集到炉缸底部，炉渣浮在铁液表面，定期从渣口、铁口排出；该结构的炉体可适配焦炭、煤粉等多种燃料，通过调整风口的进风参数可灵活控制炉内温度，满足不同牌号铸铁的熔炼温度要求。
