内燃机用火花塞结构三维建模作品

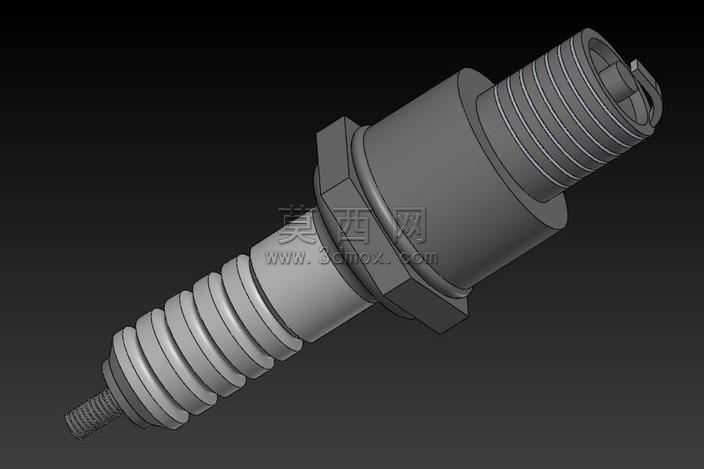

本作品为内燃机核心点火部件火花塞的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械零件建模的严谨逻辑，从结构拆解到特征搭建均贴合火花塞的真实工业生产标准。建模初期先对火花塞的整体结构进行模块化拆分，将其划分为接线螺杆段、绝缘瓷体段、金属壳体段、中心电极与侧电极段四个核心功能模块，先绘制各模块的二维截面草图，通过回转、拉伸、螺旋扫描等基础特征命令完成主体结构的搭建，其中金属壳体上的连接螺纹采用螺旋扫描切除命令生成，严格匹配标准螺纹的牙型、螺距与公差参数，还原真实火花塞的安装连接结构；六角拧动部位通过拉伸切除生成标准对边尺寸的六角结构，符合拆装工具的适配要求。材质与渲染环节针对不同部件的真实材质进行参数调试，金属壳体、电极部位赋予金属钢材质，调整金属粗糙度、反射率参数还原金属部件的哑光金属质感，绝缘瓷体部分赋予陶瓷材质，调整材质的漫反射、半透明参数还原陶瓷绝缘件的细腻质感，接线部位的金属螺杆赋予镀镍金属材质，区分不同金属部件的外观差异；渲染阶段采用三点布光法，主光源从侧上方打亮模型主体轮廓，辅光源补全暗部细节避免结构死黑，背光源勾勒模型边缘提升立体感，最终渲染图清晰呈现火花塞各部位的结构细节与材质差异。结构还原上精准复现火花塞的功能结构，包括绝缘瓷体的多段褶皱爬电结构、金属壳体与瓷体的压装贴合结构、中心电极与侧电极的点火间隙结构，所有尺寸比例均参考通用民用火花塞的实际参数设定，各部件之间的装配关系完全符合真实产品的装配逻辑，无结构错位、比例失调问题。设计思路围绕火花塞的实际功能与生产工艺展开，建模过程中充分考虑零件的可制造性，所有拔模角度、圆角过渡均符合冲压、陶瓷烧结等生产工艺的要求，既保证模型的外观还原度，也让模型具备结构演示、工艺模拟的实用价值，可用于内燃机结构教学、点火系统原理演示、零部件装配模拟等场景。
