轮胎用无链运动球轴承三维结构设计

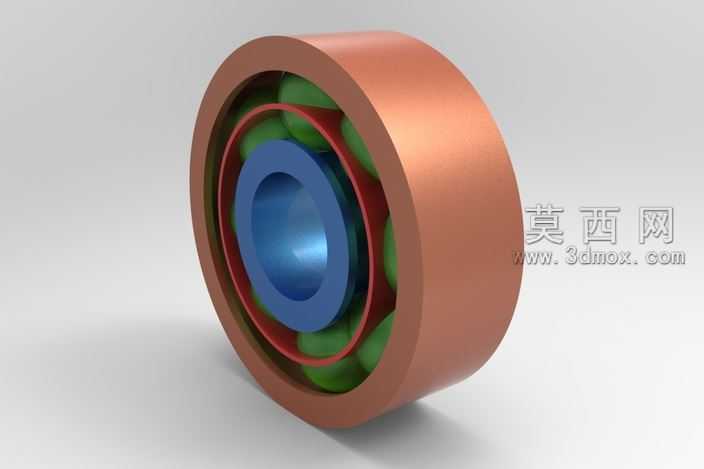

本作品为适配轮胎无链运动场景设计的球轴承三维模型，建模过程中先对轴承的核心功能需求进行拆解，明确其需要在无链传动结构中承担稳定回转支撑、降低运动摩擦阻力的作用，整体建模从基础回转特征入手，先构建轴承外圈的实体结构，外圈采用棕褐色哑光金属材质设定，壁厚均匀，内外回转面同轴度严格控制，保证安装后与配套部件的贴合精度。随后构建内圈结构，内圈采用深蓝色金属材质，与外圈形成清晰的视觉区分，内圈的滚道曲面经过多次曲率调整，确保与滚动体的接触弧度完全匹配，避免运转过程中出现应力集中的问题。滚动体部分采用亮绿色高耐磨材质设定，均匀排布在内外圈的滚道之间，建模时通过圆周阵列命令完成所有滚动体的排布，保证每个滚动体的间距一致，受力均匀，同时在滚动体与内外圈之间预留了合理的装配间隙，模拟真实轴承的运转游隙，避免运动过程中出现卡滞。保持架结构采用红色高强度工程材质设定，卡合在相邻滚动体之间，对滚动体进行位置约束，防止滚动体在运转过程中出现偏移、脱落的情况，保持架的卡扣结构经过细节优化，既能够稳定固定滚动体，又不会对滚动体的自由转动造成额外阻碍。渲染阶段采用柔和的漫反射光源，从多个角度打光，清晰展现轴承各部件的层次结构与材质质感，不同部件采用差异化的色彩与材质粗糙度设置，让整体结构一目了然，无需剖切即可清晰分辨外圈、内圈、滚动体、保持架四个核心组成部分。设计过程中充分考虑轮胎无链运动的实际工况，对轴承的整体宽度、内外径尺寸进行了适配性调整，保证其能够顺畅嵌入轮胎配套的安装位，在运转过程中持续保持稳定的回转支撑作用，减少传动过程中的动力损耗，实现无链结构下的顺畅运动传递，整体模型结构完整，各部件装配关系符合机械设计规范，可直接用于相关结构的原理展示、装配模拟以及后续的工程参考。
