多层带旋转臂工业原料存储货架

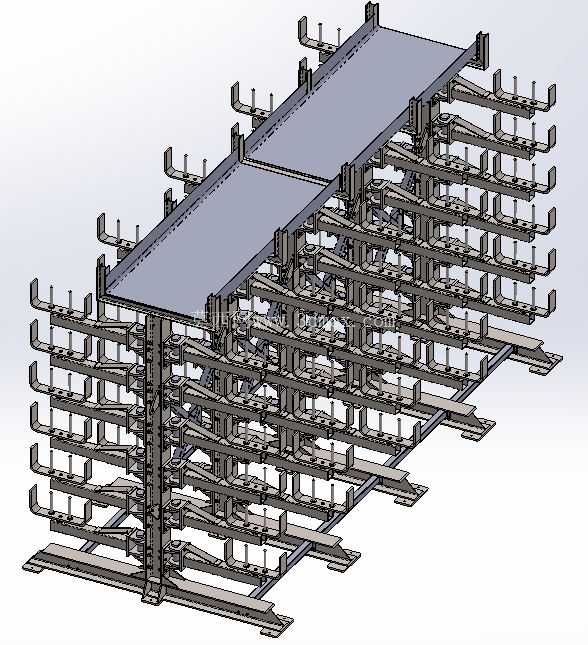

　　这款带旋转臂的多层原料存储架，主要面向离散制造车间的长条形、不规则型材及零部件的定点存储场景，常见于机加工车间、钣金加工工段、电气组件预装区的物料暂存环节，用来替代传统平铺式地面堆料、简易悬臂架的存储方案，解决传统存储方式下物料存取不便、空间利用率低、不同规格物料混放易磕碰的问题。从结构设计逻辑来看，整体采用立柱式主承载框架，底部设置加宽的落地支撑脚，支撑脚与地面接触的平面预留了膨胀螺栓安装孔位，安装时可根据车间地面的承重情况，选择直接放置或者通过膨胀螺栓与混凝土地面刚性固定，避免满载状态下货架出现侧倾风险。

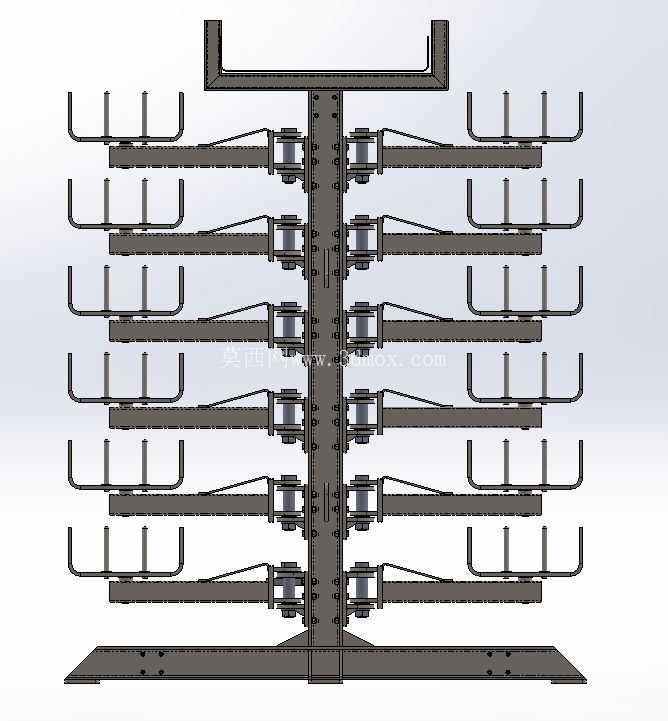

　　主立柱采用等截面型钢焊接成型，沿立柱高度方向均匀排布多层悬臂安装位，每层的悬臂组件采用可旋转式结构设计，旋转铰接点内置耐磨衬套，转动阻尼适中，存取对应层物料时可将对应悬臂转出，无需探身进入货架纵深区域，降低操作人员取放大尺寸物料时的磕碰风险，物料取放完成后可将悬臂推回原位，不会额外占用货架外侧的通道空间。每层悬臂的承载面设置了向上的折弯挡边，可避免放置在悬臂上的棒料、型材、条状组件从侧边滑落，相邻悬臂之间的间距根据常规存储物料的直径、宽度做了差异化预留，既可以存放圆钢、铝型材、铜管等长条形金属原料，也可以放置长条状的电气安装导轨、预装完成的线束组件、钣金加工后的长条状待转序工件。

　　货架顶部设置了整块的平面置物台，台面采用花纹钢板或者冷轧钢板折弯成型，边缘做了向下的折弯卷边处理，既可以提升台面的整体刚性，也能避免台面上放置的零散工具、小型工件从边缘滑落，顶部平台可用来存放常用的吊装辅具、物料标识牌、周转用的小型料盒，方便操作人员存取物料时随手取用。从安装边界来看，货架整体的纵深尺寸适配常规1.2米到1.8米的车间人行通道预留要求，安装时货架背部与车间墙体或者其他设备之间预留不小于100mm的间隙，方便后期对货架背部进行清洁、检查紧固件状态，货架整体高度适配常规工业厂房的层高，不会遮挡车间顶部的照明灯具、消防喷淋头。

　　设计过程中对每层悬臂的承载能力做了冗余校核，单个悬臂的额定承载范围内，悬臂端部的下挠量控制在允许范围内，不会因为长期承载出现永久性变形，所有焊接位置均做了焊后去应力处理，避免焊接残余应力导致长期使用后框架出现变形，所有外露的金属边缘均做了倒角打磨处理，去除焊接飞溅、锐边毛刺，避免操作人员存取物料时被划伤。在实际生产场景中，这类货架可根据车间的物料存储量需求，进行多组并排拼接安装，拼接位置通过连接板与螺栓进行刚性连接，形成连续的存储工位，不同层位可分类存放不同规格、不同加工状态的物料，配合物料标识卡可实现物料的定点定位管理，减少生产过程中找料的等待时间，相比传统的固定式悬臂货架，旋转臂的设计让纵深位置的物料存取无需挪动外侧物料，大幅提升物料周转效率，同时多层立体的存储结构相比地面平铺存储，可提升3倍以上的单位面积存储利用率，适合多品种、小批量生产模式下的车间原料暂存、工序间物料周转存储使用。
