制冷系统用风冷式冷凝器换热结构

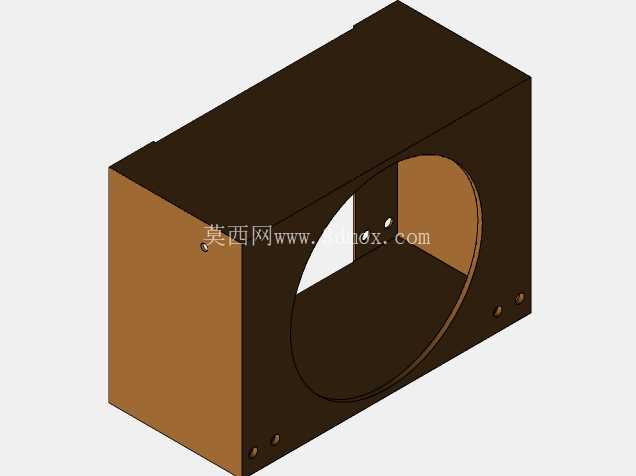

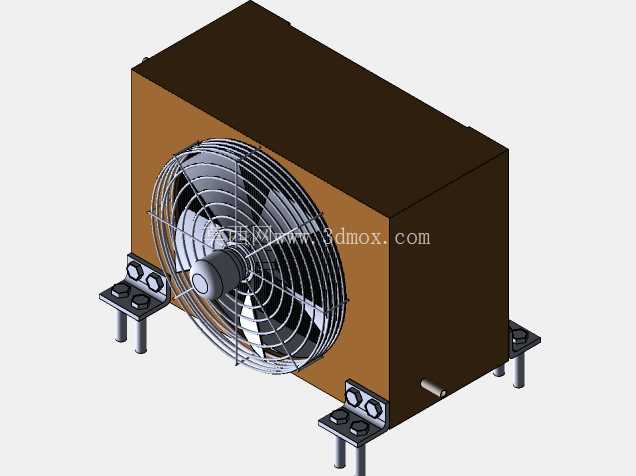

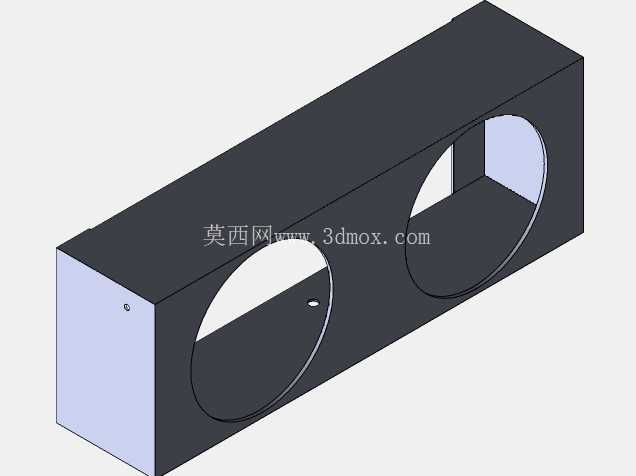

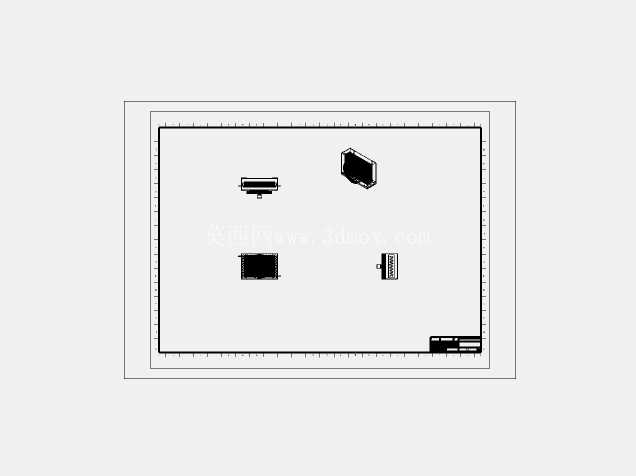

在中小型商用暖通空调、分体式制冷机组、小型冷库冷干设备的室外换热单元中，这类风冷式冷凝器是承担系统排热核心功能的关键部件，其结构设计直接决定整套制冷系统的能效比、运行稳定性与安装适配性。从结构组成来看，该冷凝器采用轴流风机直吹式布局，长方体外壳集成了散热翅片管束、风机安装腔、固定支脚三个核心功能区，外壳采用薄钢板折弯成型，侧边预留的风机安装位与内部换热管束的迎风面完全对齐，可保证风机运转时产生的轴向气流完全冲刷翅片表面，最大化空气侧换热效率。

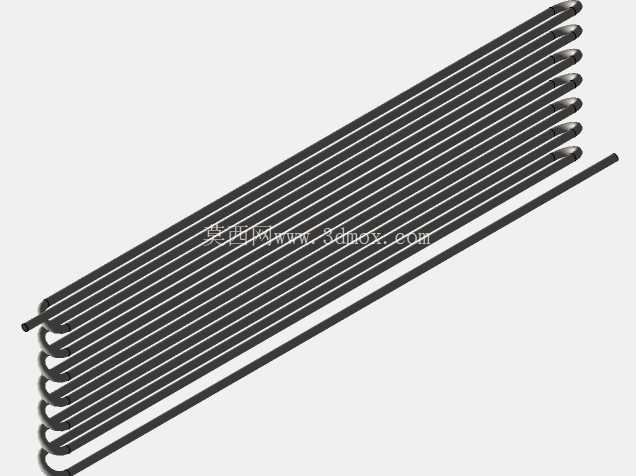

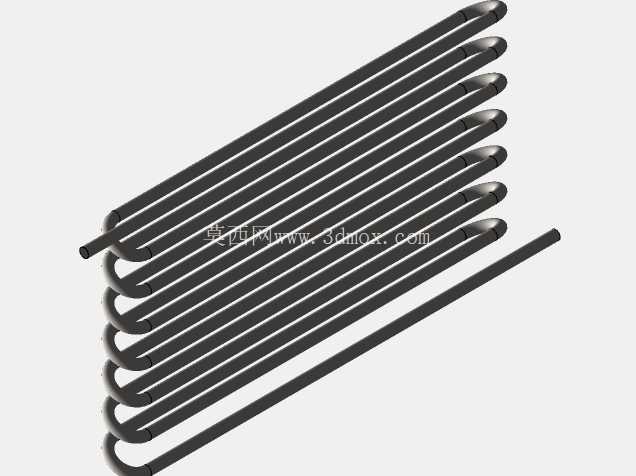

设计阶段首先要匹配制冷系统的排热负荷，换热管束采用铜管串铝翅片的常规成熟结构，翅片片距根据使用场景做了针对性调整，针对普通民用暖通场景采用1.8-2.2mm的片距，既保证足够的换热面积，又能避免户外扬尘、飞絮堵塞翅片间隙，降低后期运维清理的频率；管束的流道设计采用多回路并联排布，根据制冷剂的冷凝相变过程匹配不同管段的通径，从压缩机排出的高温高压气态制冷剂从上部集管进入管束，在流动过程中逐步与外侧空气换热冷凝为液态，最终从下部集管流出进入节流部件，流道的弯折角度、回路长度经过阻力校核，可保证制冷剂在管内流速处于合理区间，既避免流速过低导致的润滑油沉积，也不会因流速过高产生过大的流动阻力损失。

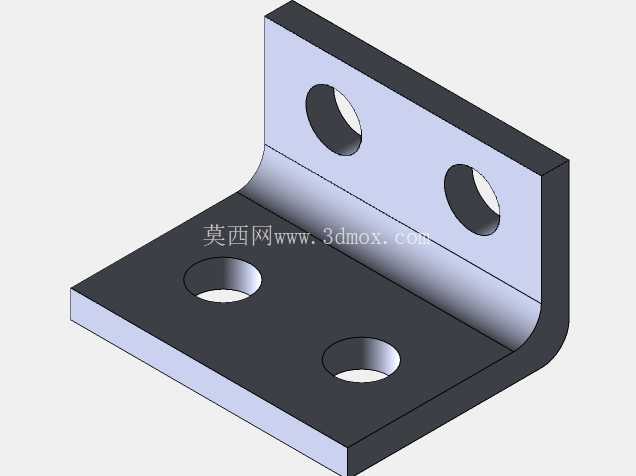

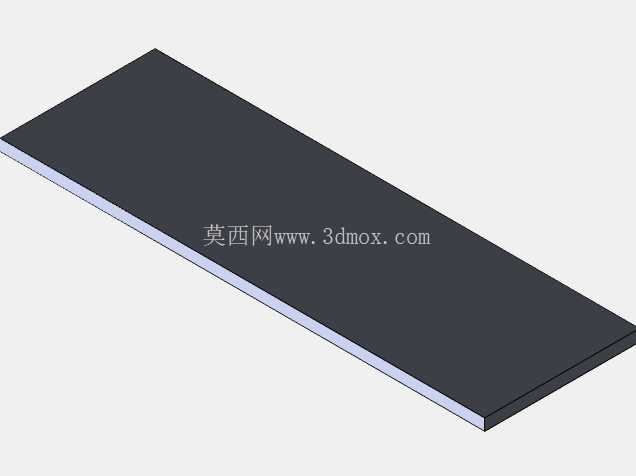

外形与安装边界的设计充分考虑了户外壁挂、平台落地两类常见安装场景，设备整体为规整长方体结构，底部伸出的四个固定支脚采用加厚钢板冲压成型，支脚上预留的长条形安装孔可适配不同规格的膨胀螺栓、安装支架固定需求，支脚的高度预留了足够的底部间隙，既可以避免安装表面积水浸泡设备外壳，也能为底部的管路连接留出操作空间，方便现场安装时对接制冷剂管路、冷凝水排水管路。外壳的侧边与背部预留了检修开口，日常维护时无需完全拆解设备，即可清理翅片表面积灰、检查风机接线端子的紧固状态。

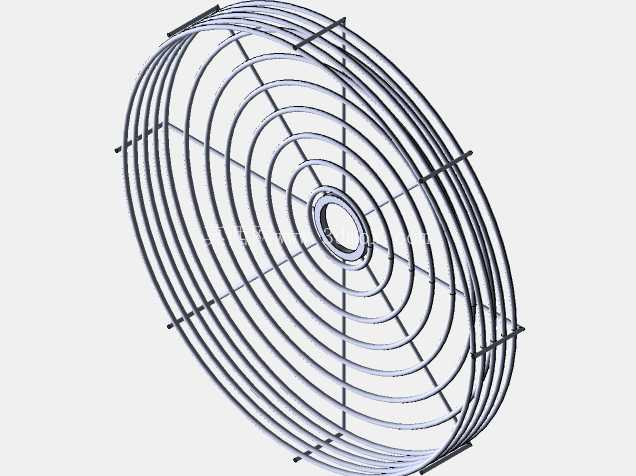

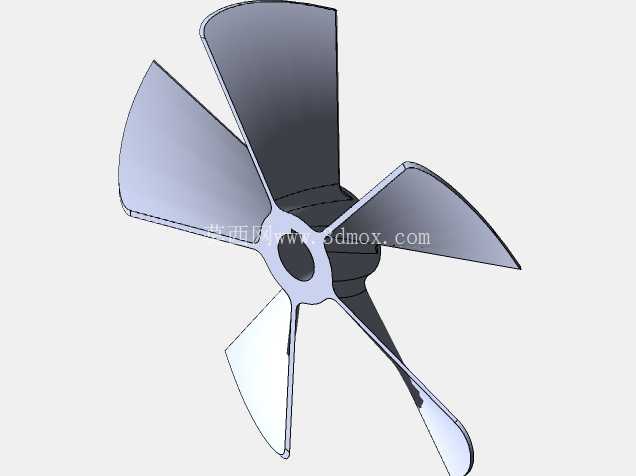

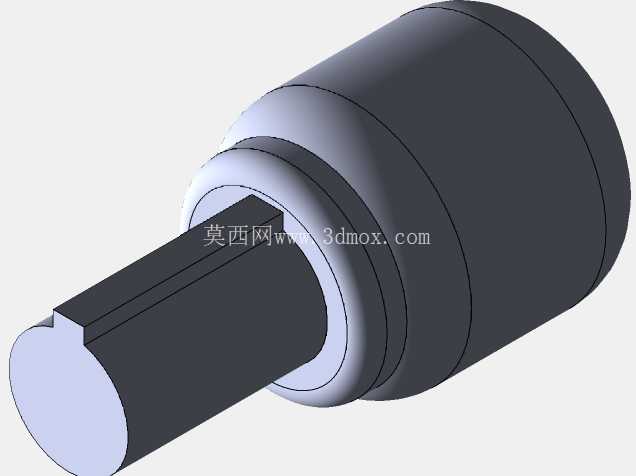

实际应用中，这类冷凝器的换热能力匹配3-5匹的制冷压缩机，可覆盖小型商用中央空调室外机、恒温恒湿试验箱排热单元、小型冷库制冷机组、工业冷水机室外散热端等多个场景，风机采用低转速轴流风机，运行时的噪音控制在55分贝以内，可满足商用临街场所、办公区域周边的安装噪音要求。设计时还做了风场的导流优化，外壳的风机安装位做了向内的翻边导流结构，可减少风机进风侧的涡流损失，让气流更均匀地覆盖整个翅片换热面，避免出现边角区域的换热死区，提升整体换热效率的同时，也能降低风机的运转负载，减少整机的运行功耗。

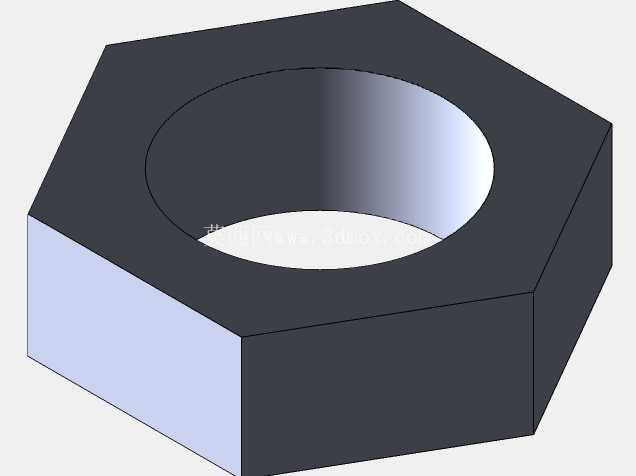

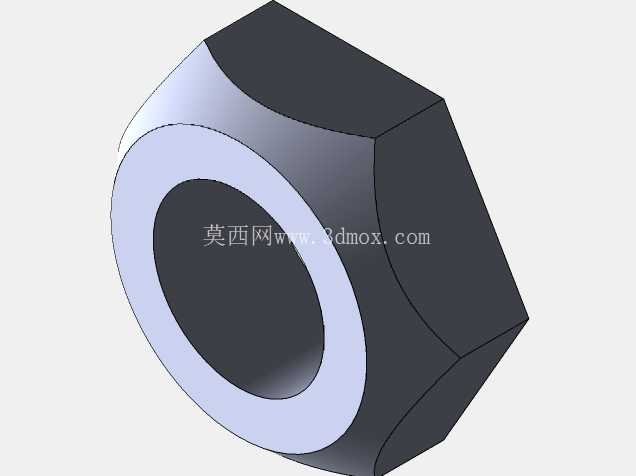

从结构可靠性角度出发，外壳表面做了静电喷塑处理，可耐受户外的紫外线照射、雨水腐蚀，保证10年以上的户外使用寿命；换热翅片采用亲水铝箔材质，冷凝过程中产生的凝结水会在翅片表面形成均匀水膜顺流而下，不会形成水桥堵塞翅片间隙影响通风，同时也能减少翅片表面的氧化腐蚀；铜管与翅片采用机械胀管工艺紧密贴合，接触热阻控制在极低水平，长期运行也不会出现胀接松动导致的换热效率衰减问题。固定支脚与外壳主体采用螺栓连接加焊接的双重固定方式，可抵御户外12级以下的强风载荷，避免设备从安装位脱落。在三维建模过程中，所有的安装孔位、配合间隙都按照实际加工公差做了参数化设置，管束的排布、风机的安装位都保留了可编辑的参数，方便设计人员根据不同的排热负荷需求调整设备尺寸、管束数量、风机规格，快速衍生出适配不同制冷量的系列化产品模型，缩短新产品的开发设计周期。
