在化工、电力、暖通及集中供热等工业场景中,低压工况下的热量传递需求长期存在,这类工况通常工作压力不超过1.6MPa,介质多为循环水、低压饱和蒸汽、工艺冷凝液等,对换热设备的阻力损失、安装便捷性、检修维护成本都有明确要求。这款U型管结构的低压换热设备,正是针对这类常压至低压区间的换热场景设计,核心作用是实现两种流体之间的热量传递,既可以作为工艺系统中的加热器,用蒸汽将低温工艺介质升温到指定参数,也可以作为冷却器,用循环冷却水带走高温介质的多余热量,部分场景下还可充当冷凝设备,将低压蒸汽冷凝为液态介质回收利用。

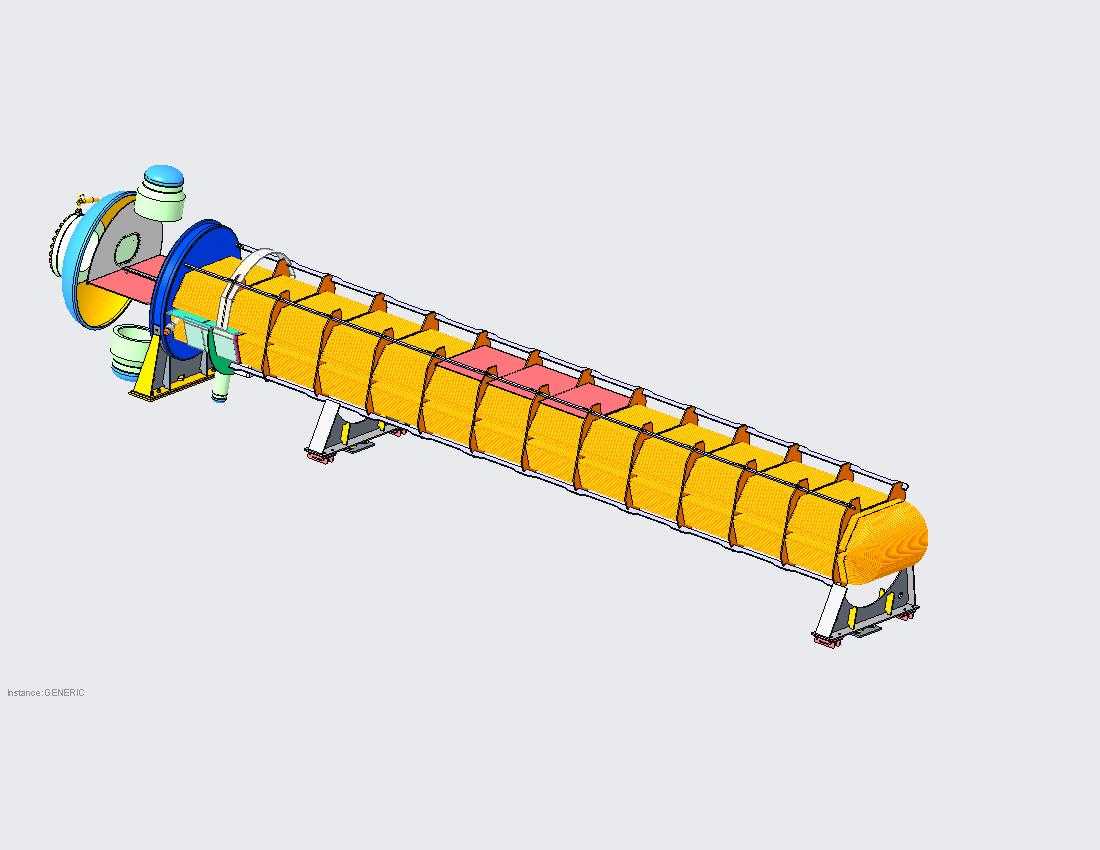

从结构设计逻辑来看,采用U型管束的核心考量是解决不同温度下的热膨胀差问题,设备运行时壳程与管程介质存在温度差,管束与壳体的热伸长量不一致时,U型弯结构可以自由伸缩,无需额外设置膨胀节,既简化了壳体的整体结构,也降低了设备泄漏的风险点。管束的支撑采用多组折流板搭配定距管的结构,折流板的切口角度与间距经过匹配计算,既可以引导壳程介质形成错流提升换热效率,也能避免介质流动死区导致的结垢问题,同时为U型管束提供足够的径向支撑,避免运输、安装及运行过程中管束出现振动磨损。

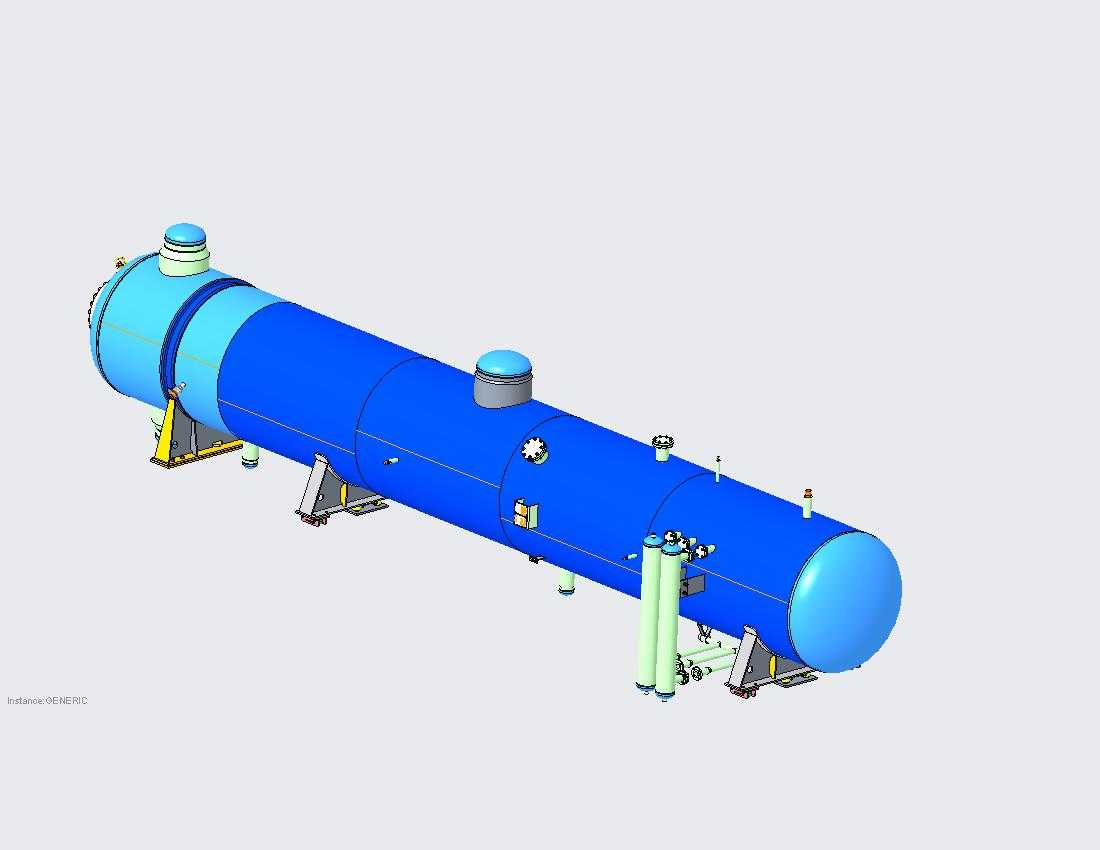

设备的整体外形为卧式长筒结构,筒体两端采用标准椭圆形封头,左侧封头位置设置管程介质的进出口接管,同时预留了管束抽装的检修空间,设备运行一段时间需要清理管束内壁结垢时,只需拆卸左侧封头连接螺栓,即可将整组U型管束从筒体中抽出,无需拆卸整套设备的外接管路,大幅降低现场检修的工作量。筒体顶部设置了两个不同规格的接管,分别作为壳程介质的进口与排气口,设备初次投用或停机检修后重启时,可通过顶部排气口排尽壳程内部积存的空气,避免气塞导致的换热效率下降、局部气蚀等问题;筒体底部设置有排污口与壳程介质出口,排污口位于筒体最低位置,可在设备停机维护时排尽壳程内部积存的残液、污垢杂质,避免长期积存腐蚀筒体与管束。
安装边界方面,设备整体采用三组鞍式支座作为支撑结构,其中靠近固定端的支座设置为固定式鞍座,其余两组为滑动式鞍座,适配设备运行过程中的热胀冷缩位移,避免支座与基础之间产生额外的应力。支座的底板预留了标准地脚螺栓孔,安装时需要根据设备整体重量与运行载荷匹配对应的基础强度,同时要保证筒体的安装水平度偏差控制在规范允许范围内,避免壳程介质出现偏流、局部积液等问题。设备外接的所有接管法兰均采用对应压力等级的标准法兰,对接时需要保证法兰密封面的平行度,避免强制对接导致的法兰密封泄漏。
从细节设计来看,筒体侧面设置了多组不同规格的仪表接口,可根据实际工况需求安装温度传感器、压力传感器、液位检测元件,实时监测设备进出口的介质参数,方便运行人员掌握设备的实际换热状态;管束末端的U型弯区域设置了专用的防冲挡板,避免高速流入的壳程介质直接冲刷管束外壁,长期运行导致管束磨损泄漏。设备外表面的支座、接管等附件均做了圆滑过渡处理,避免应力集中,所有焊接接头都按照低压压力容器的规范要求做了相应的无损检测,保证设备长期运行的结构可靠性。
在实际选型应用时,这类U型管低压换热器特别适合管程介质清洁、不易结垢的工况,因为U型管的内壁清理难度相对直管结构更高,若管程介质含有较多固体杂质,容易在U型弯位置积存堵塞,因此设计阶段也在管程进口位置预留了过滤器安装空间,可根据介质洁净度选配对应精度的过滤装置。设备的壳程流通截面经过优化,在保证换热效率的前提下尽可能降低壳程介质的流动阻力,适配大流量低压工况的运行需求,减少系统的循环泵功耗。
