钻孔机用薄型水转环结构设计

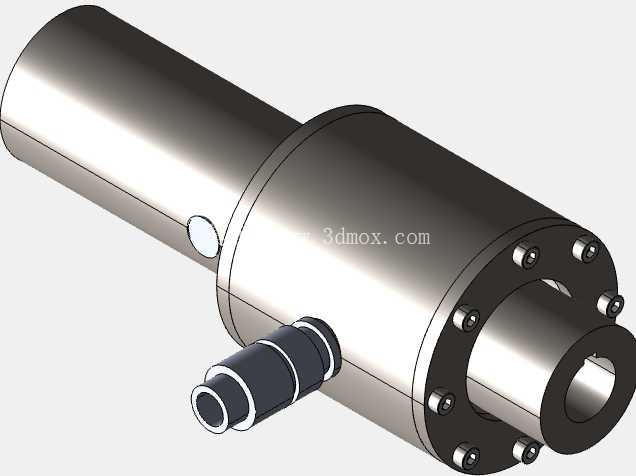

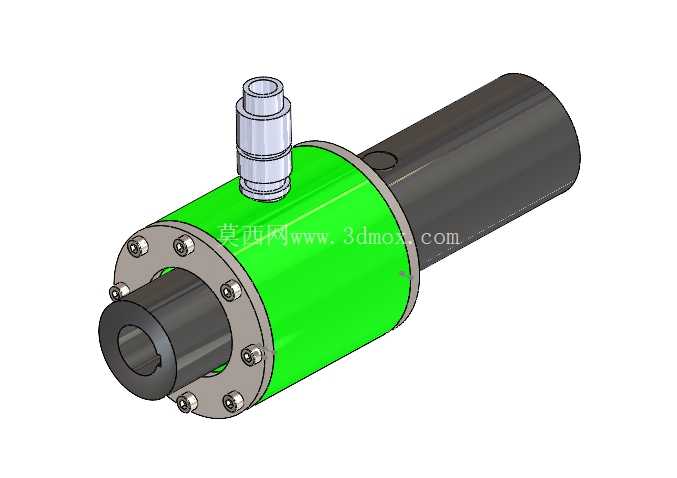

　　从结构功能来看，该部件的核心作用是在设备主轴持续回转的状态下，将外部静态管路输送的冷却切削液，稳定导入旋转的主轴内部通道，最终直达刀具切削区域，实现加工过程中的持续冷却与切屑冲刷，避免干钻导致的刀具烧损、加工孔壁粗糙度超差等问题。设计过程中，首先考虑的是安装边界的适配性：输入端采用侧置立式快插接口，接口轴线与主体回转轴线垂直，能够避开主轴后端的传动部件布局，外接管路不会随主轴回转产生缠绕，接口的外径尺寸匹配常规冷却水管的快插规格，现场接管不需要额外加工转接头；输出端采用法兰式连接结构，端面上均匀布置多颗内六角紧固螺钉，能够直接与主轴端部的安装法兰贴合锁紧，法兰止口的尺寸与主轴定位轴径做了公差配合，保证回转过程中的同轴度，避免偏心导致的密封件偏磨。在深孔钻床、专用钻孔加工设备的作业场景中，刀具冷却介质的持续输送一直是影响加工效率与刀具寿命的核心环节，这款薄型水转环正是针对钻孔机安装空间受限的工况开发的流体回转输送部件。不同于常规通径回转接头的长轴向尺寸，该款水转环采用扁平化的壳体布局，将核心密封组件集成在中部绿色的环形腔体内，轴向总长度控制在极小范围内，能够直接适配钻孔机主轴端部的狭窄安装位，不需要额外调整主轴的轴向安装行程，也不会干涉刀具的进给路径，尤其适合多轴钻孔单元、排钻设备这类安装空间紧凑的加工工位。

　　中部的环形壳体作为密封容腔，内部设置了组合式动密封结构，能够在主轴高速回转时保持密封面的贴合压力，既可以防止冷却介质从回转配合间隙泄漏，也能阻挡外部加工产生的金属切屑、粉尘进入密封腔内部，延长密封件的使用寿命；壳体外侧的圆柱面做了光滑处理，没有突出的安装凸台，方便现场做防护套的加装，适配切削液飞溅的加工环境。不同于重型设备用的大尺寸回转接头，这款薄型结构在设计时特意压缩了径向尺寸，主体最大外径控制在适配常规钻孔机主轴外径的范围内，不会因为加装水转环导致主轴周边的防护罩、送料机构产生干涉，哪怕是已经完成装配的老旧钻孔设备，也可以直接加装该部件，不需要对原有设备结构做大规模改造。

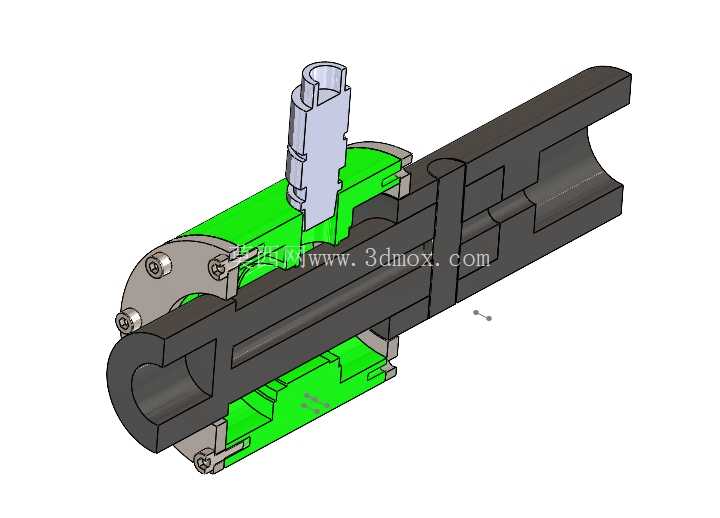

　　在流体通路的设计上，内部流道做了圆弧过渡处理，没有直角拐点，能够降低冷却介质输送过程中的压力损失，保证切削液有足够的压力到达切削区域，尤其是在深孔加工场景下，足够的冷却液压力能够及时将孔内的切屑冲出，避免切屑堵塞在孔内导致的钻头崩断、孔壁划伤问题。实际选型适配时，需要注意安装面的平面度要求，法兰贴合面的平面度公差需要控制在0.02mm以内，避免安装时产生偏斜导致密封件早期磨损；同时侧置接口的接管方向可以根据现场管路布局做周向调整，安装时将接口调整到朝向管路排布的方向，减少管路的弯折角度，降低管路的疲劳损耗。

　　该结构的动密封组件采用模块化设计，当密封件达到使用寿命出现泄漏时，只需要拆卸端盖的紧固螺钉，即可快速更换密封件，不需要将整个水转环从主轴上拆下，大幅降低设备的维护停机时间。针对钻孔加工时切削液可能混入细小金属颗粒的工况，密封结构前还设置了简易的挡屑环，能够阻挡大颗粒切屑进入密封摩擦面，避免颗粒划伤密封面导致的泄漏问题。整体结构没有复杂的异形零件，所有金属部件都采用常规的车削、铣削加工即可完成，加工工艺性好，制造成本可控，适合批量配套在各类钻孔加工设备上，解决回转状态下的冷却介质输送难题。
