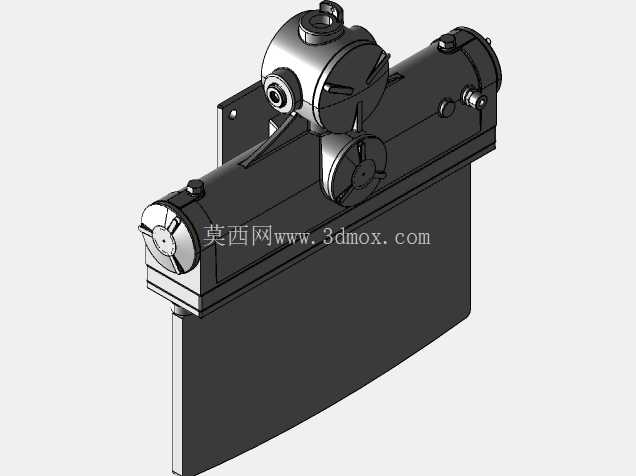

防爆双面LED应急出口指示装置结构

　　这款防爆出口指示装置，主要面向存在易燃易爆混合气体的高危作业场景设计，涵盖石油开采平台、化工生产车间、海洋油气作业区、地下管廊、易燃易爆仓储区这类对设备防护等级有严苛要求的场所，作为紧急状态下的逃生路径标识核心部件使用。不同于普通民用出口标识，该装置从结构设计之初就围绕防爆可靠性做了全维度考量，外壳采用无铜铝合金材质一体加工成型，整体防护等级达到IP65，可完全阻挡粉尘侵入，同时承受任意方向的低压水柱喷射，不会出现壳体渗水导致内部电路失效的问题，适配户外露天、高盐雾、高湿度的恶劣作业环境，哪怕长期暴露在海洋盐雾环境中，壳体也不会出现锈蚀剥落的情况。

　　从功能设计来看，装置采用双面显示结构，标识面板两侧都带有LED边缘照明，无论作业人员从通道哪个方向 approaching，都能清晰识别出口标识，不存在视觉盲区。内部LED光源功耗仅3W，发光效率高，产生的面状照明具备极强的烟雾穿透能力，当作业现场出现火情产生浓烟时，光线不会像点光源那样被烟雾快速散射遮挡，能在低能见度环境下保持足够的可视距离，帮助作业人员快速定位逃生路径。电路部分支持宽电压输入，可在120V到277V的交流供电回路中稳定运行，适配工业场景常见的不同供电等级，无需额外加装电压转换模块，降低现场布线的复杂度。

　　安装结构上，装置预留了三类安装适配结构：顶部带有吊装连接位，可配合吊杆在厂房通道顶部悬空吊装；背部带有壁挂安装固定板，可直接通过膨胀螺栓固定在混凝土墙面或者钢结构立柱上；同时也支持天花板吸顶安装，可根据现场的通道布局、管线走向灵活选择安装方式，不需要额外定制安装转接件。整体结构做了紧凑化设计，主体控制腔与显示面板采用一体化布局，外部所有接线接口都配有防爆密封接头，旋转调节部位都带有隔爆结合面，满足I级防爆区域的使用要求，可在1区、2区易燃易爆气体环境中长期稳定运行。

　　从结构建模的细节来看，装置的隔爆腔结合面做了精准的公差配合设计，所有紧固件都采用不锈钢材质，避免不同金属接触产生电化学腐蚀；显示面板的密封槽预留了足够的密封圈压缩量，确保长期使用后密封胶条老化也能维持防护性能；背部的安装挂板做了加强筋设计，哪怕在有振动的设备周边安装，也不会出现固定松动、壳体移位的问题。设备的整体重量控制合理，不会对安装基面造成过大的载荷，同时壳体的散热结构做了隐藏式设计，在不破坏外壳整体防护性能的前提下，保证内部LED驱动电路的热量可以缓慢散出，延长内部电子元件的使用寿命，标称的长期运行寿命可达25年，大幅降低高危区域的设备维护频次，减少运维人员进入危险区域的次数，从本质上提升作业安全水平。
