带双太阳能供电模块的户外气象监测杆

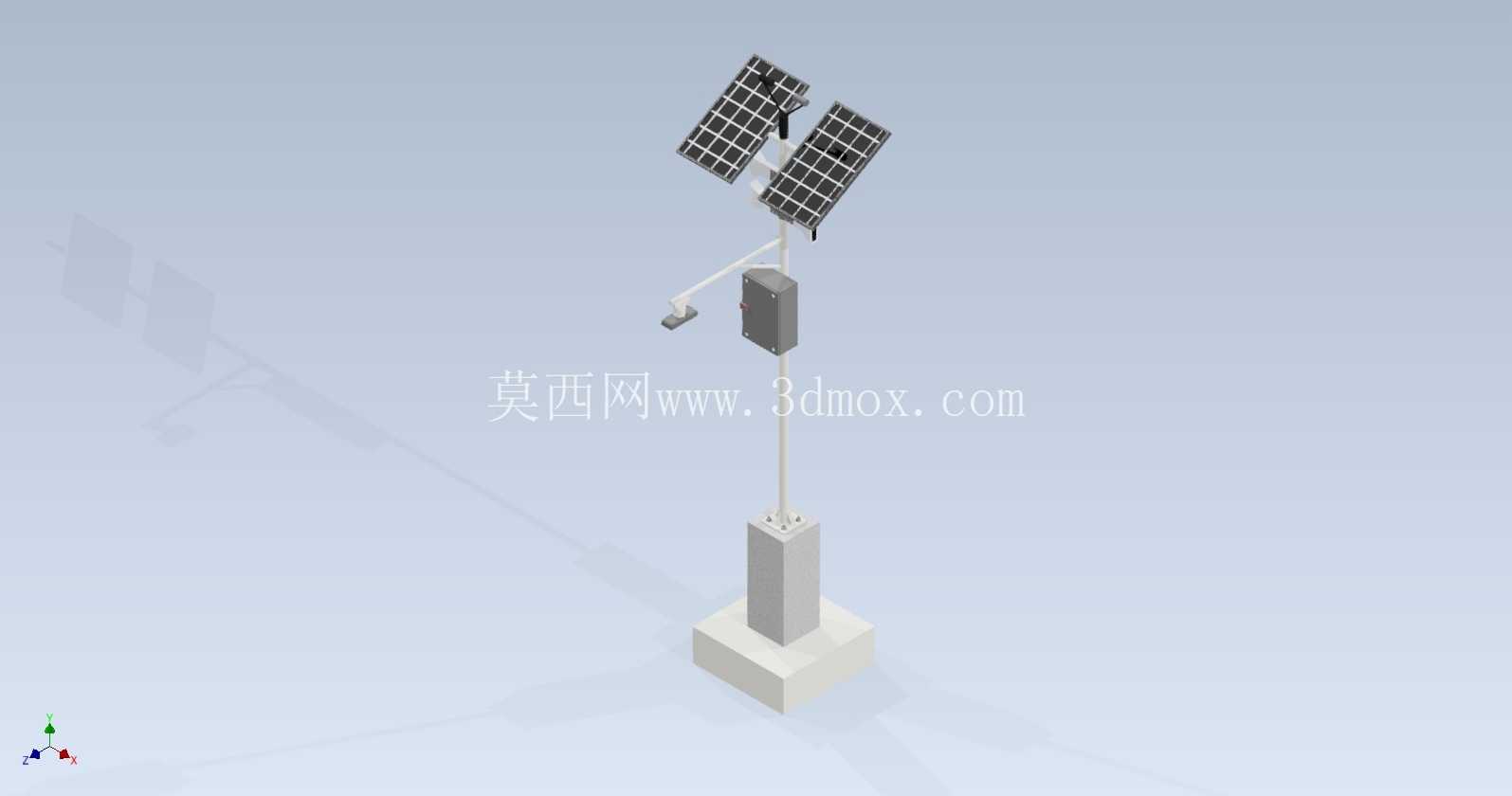

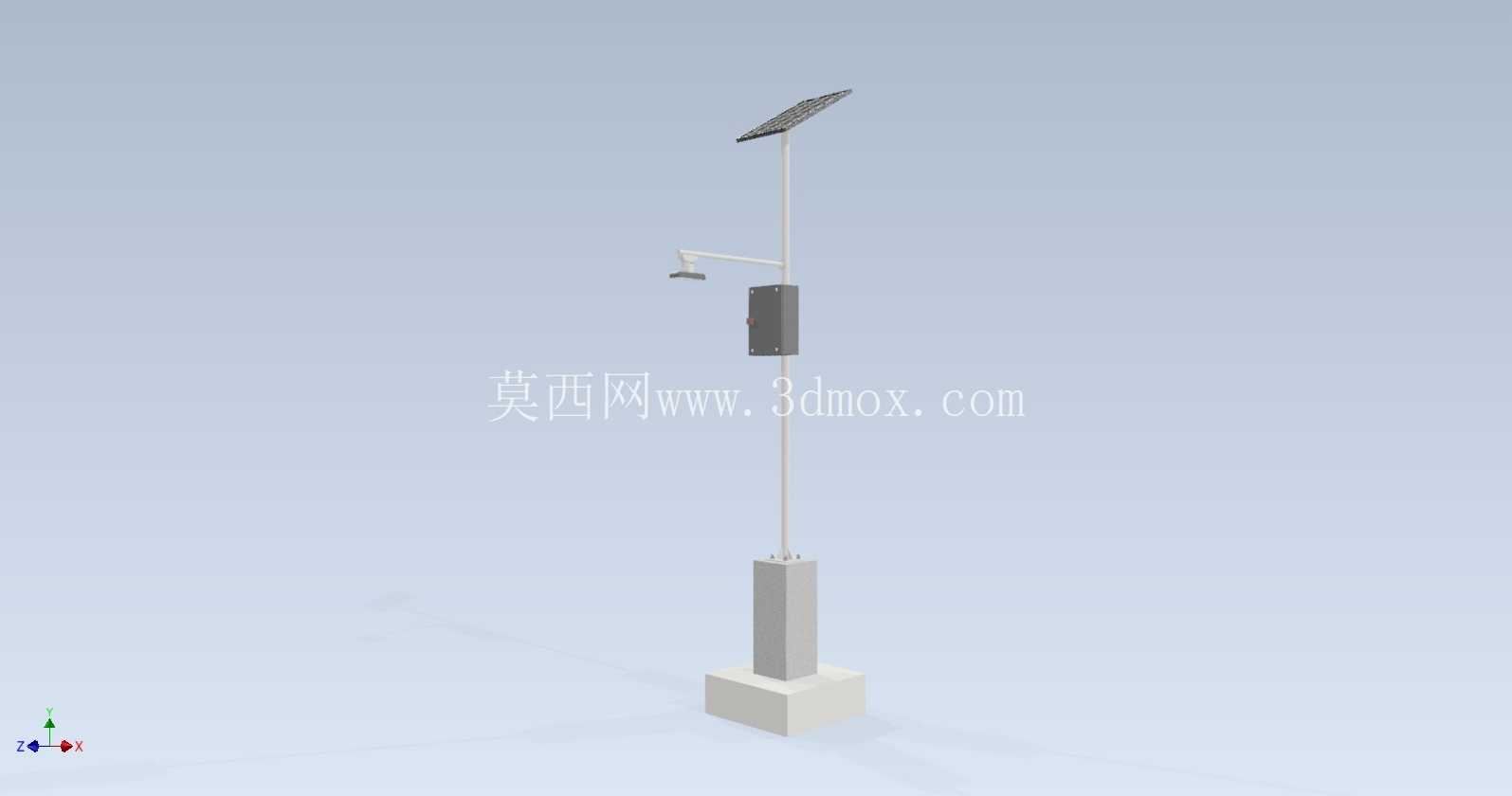

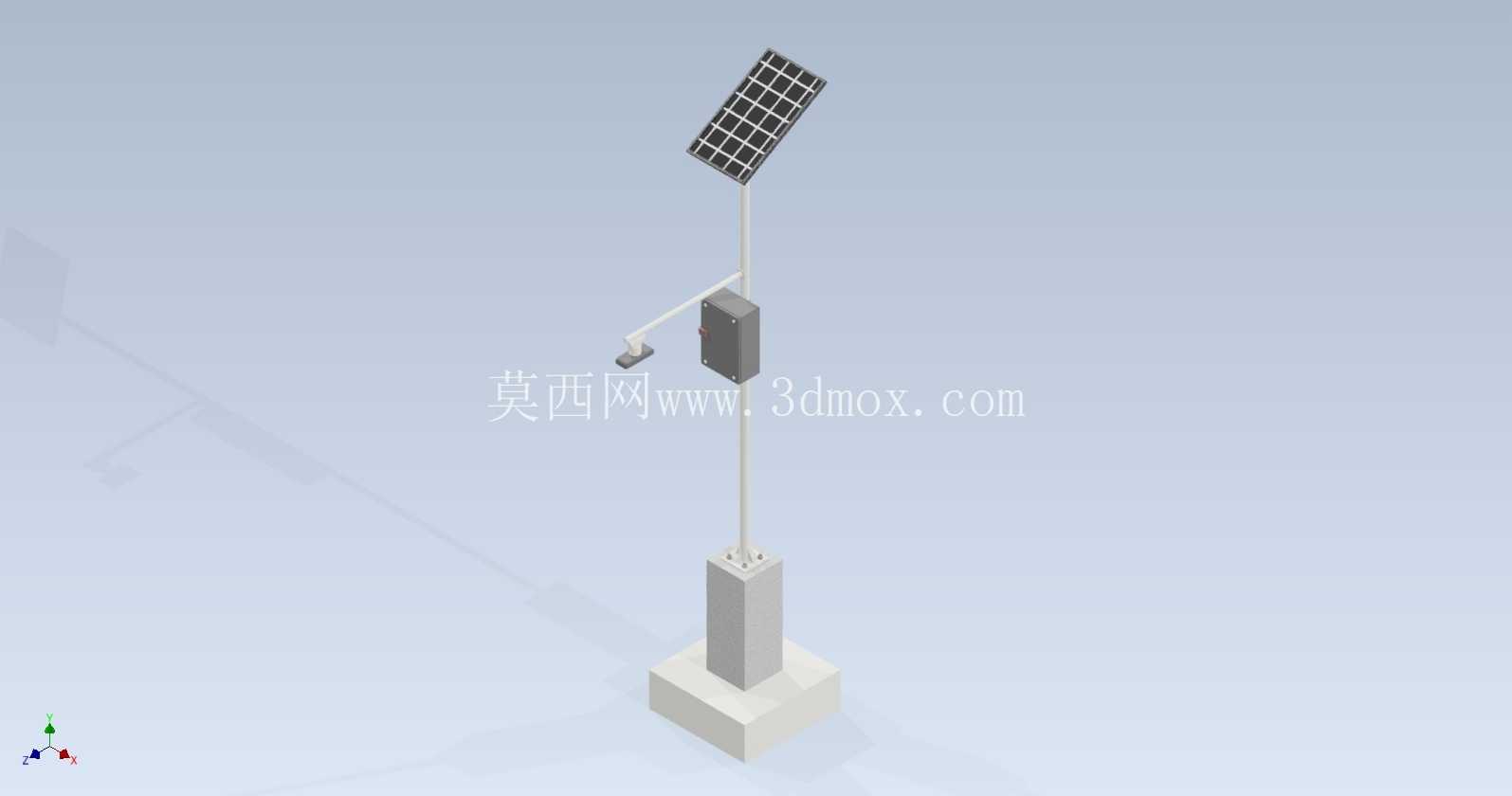

　　这套气象监测杆结构，主要面向野外无外接供电区域的气象数据采集场景设计，常见于农田墒情监测点、山区森林防火预警点位、偏远区域交通沿线气象观测站、光伏电站场区环境监测等场景，这类场景普遍存在市电接入成本高、布线难度大、设备需要长期无人值守运行的特点，因此整套结构从供电到安装固定都做了针对性的适配设计。从结构组成来看，整套设备分为底部固定基座、主立杆、设备安装横臂、双光伏板安装支架、传感器安装位、底部电气舱几个核心部分。底部基座采用方形混凝土预埋适配结构，设计时预留了四个地脚螺栓安装孔，可适配不同硬化地面或者预埋浇筑的安装需求，基座与主立杆之间采用法兰盘连接，法兰盘上设置了加强筋结构，能够抵御户外12级以内的横向风载，避免立杆出现倾斜或者倒伏的问题，主立杆采用分段式设计，下段为较粗的矩形截面型材，上段为直径稍小的圆管结构，既可以降低整体重量，方便运输和现场吊装，也能在保证结构强度的前提下减少风阻。

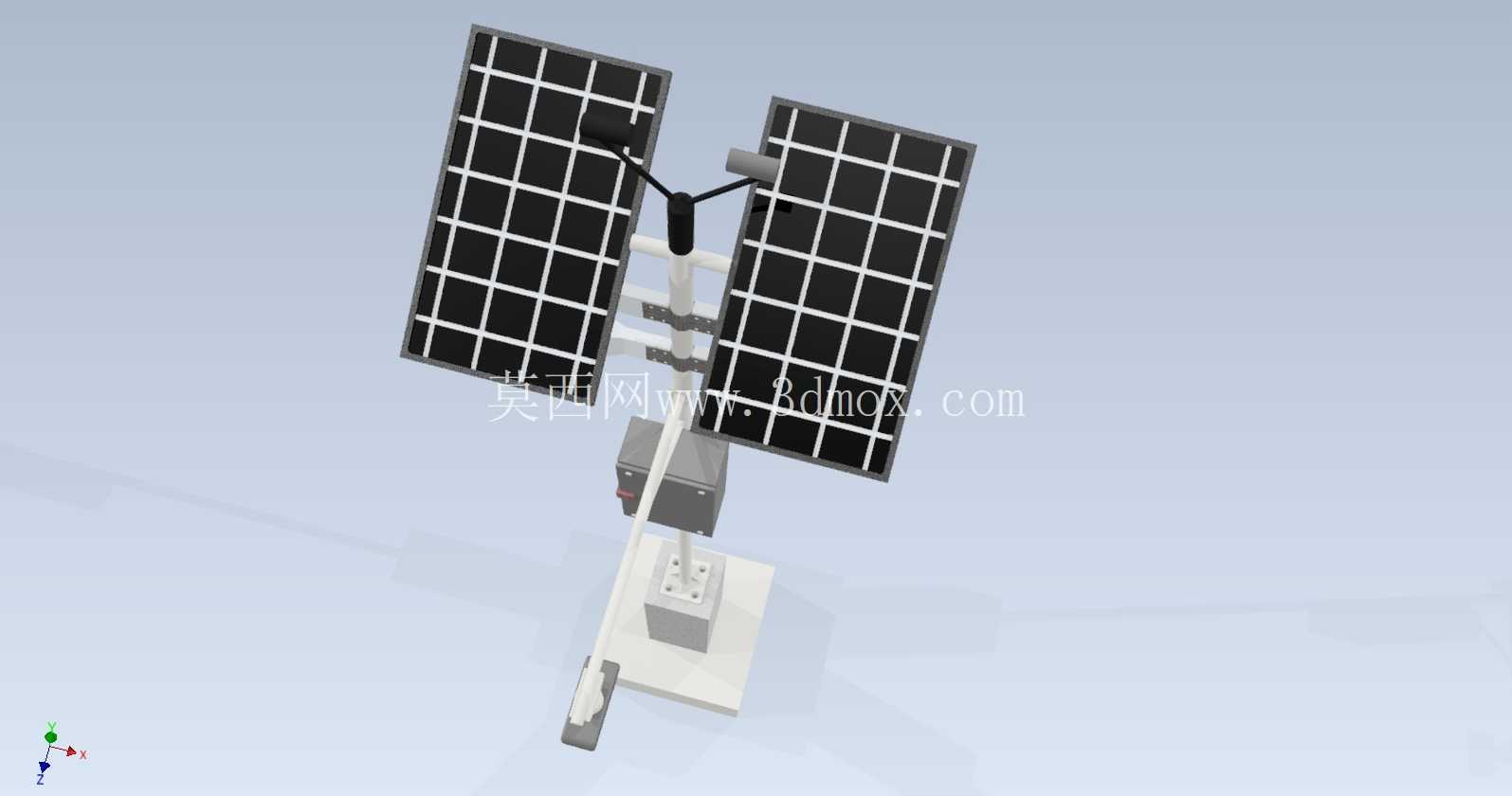

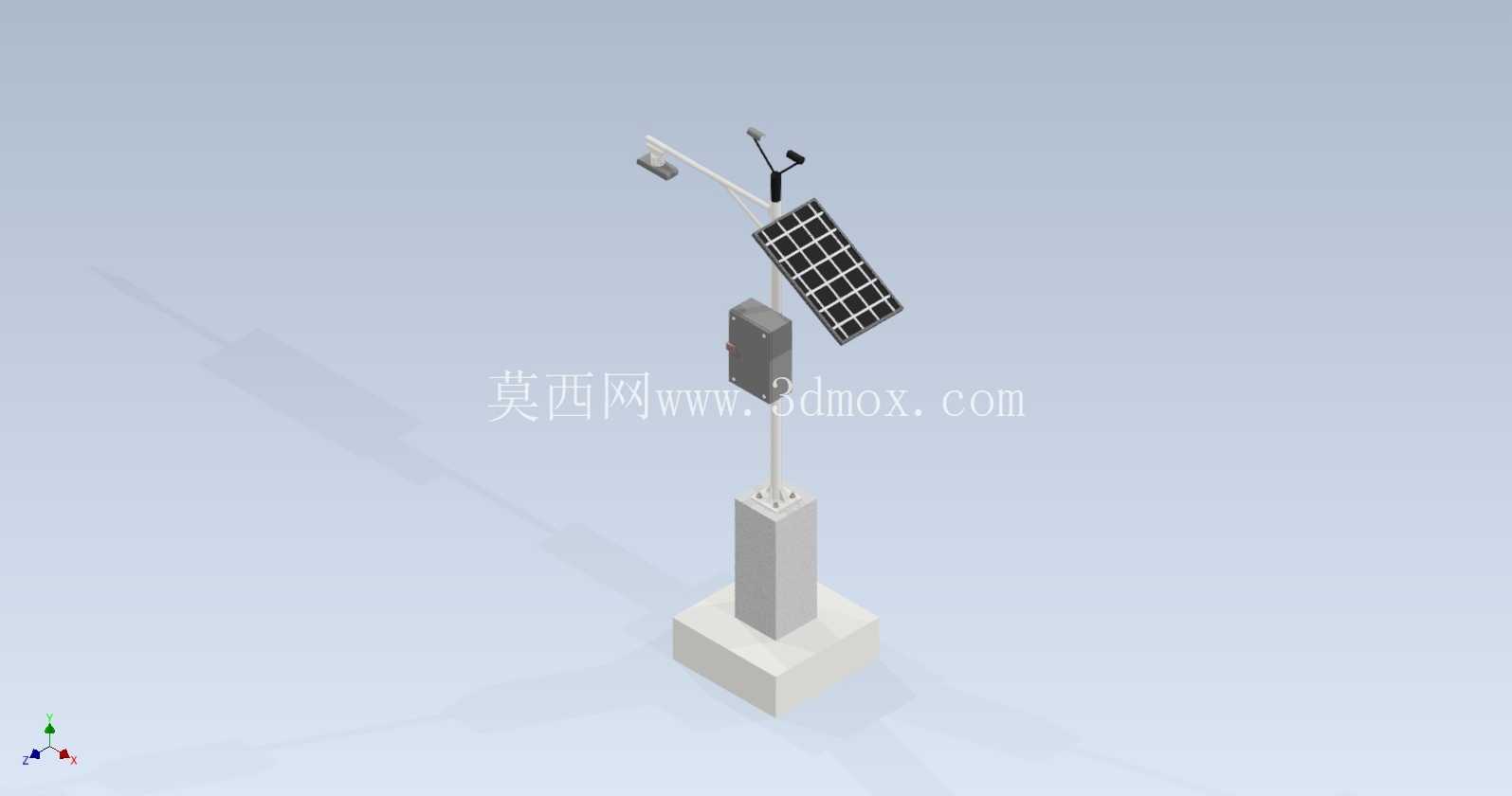

　　双光伏板的安装支架设置在立杆中上部，两块光伏板采用对称倾斜布置，倾斜角度可根据安装区域的纬度进行0到45度的调节，支架与立杆之间采用抱箍式连接，不需要在立杆上焊接额外的连接耳板，现场安装时可以根据实际朝向灵活调整光伏板的方位角，保证全天能够获得最优的光照角度，两块光伏板的接线通过立杆内部的穿线孔引入底部的电气舱，避免线缆长期暴露在户外出现老化破损的问题。立杆上部的横臂结构用于安装各类气象传感器，包括风速风向传感器、温湿度传感器、光照传感器等设备，横臂上预留了标准的设备安装孔位，可兼容市面上主流的气象监测传感器安装尺寸，横臂末端设置了线缆固定卡扣，能够将传感器的信号线规整固定，避免大风天气线缆晃动拉扯导致接线松脱。

　　底部电气舱采用密封式结构，舱门设置了防水胶条，防护等级可达到IP65，内部可放置蓄电池、充放电控制器、数据传输模块等电气元件，电气舱与立杆下段采用螺栓固定，方便后期运维时开启舱门进行设备检修或者电池更换。设计过程中重点考虑了户外长期运行的可靠性，所有外露的结构件都做了热镀锌防腐处理，连接螺栓全部采用304不锈钢材质，避免长期雨淋出现锈蚀问题，整套结构的安装边界控制在占地1.2平方米以内，不需要大面积的场地平整作业，现场只需要做好基础预埋，2到3名作业人员半天即可完成整套设备的组装调试。

　　不同于常规单光伏板的气象杆结构，双光伏板的配置能够在连续阴雨天气下提供更充足的电力供应，保证监测设备不会因为供电中断出现数据断传的问题，同时对称布置的光伏板也平衡了立杆上部的重量分布，降低了单侧负重带来的立杆长期受力变形风险。在结构建模过程中，所有连接部位的配合尺寸都做了公差适配，比如抱箍与立杆的配合间隙控制在1mm以内，既方便现场安装时滑动调整位置，也不会出现安装后松动晃动的问题，光伏板支架的转动铰接部位设置了防滑齿结构，角度调整完成后锁紧螺栓即可完全固定，不会因为长期风振出现角度偏移。主立杆的穿线孔位置都做了橡胶护圈设计，避免穿线时划伤线缆绝缘层，基座法兰的螺栓孔采用长圆孔设计，可抵消现场基础预埋时的位置误差，降低现场安装的对位难度。整套结构没有冗余的装饰性部件，所有结构设计都围绕户外长期可靠运行、方便现场安装、降低运维难度三个核心目标展开，能够适配绝大多数野外气象监测场景的使用需求，结构的受力计算按照50年一遇的风荷载标准进行校核，保证在极端天气下的结构安全性。
