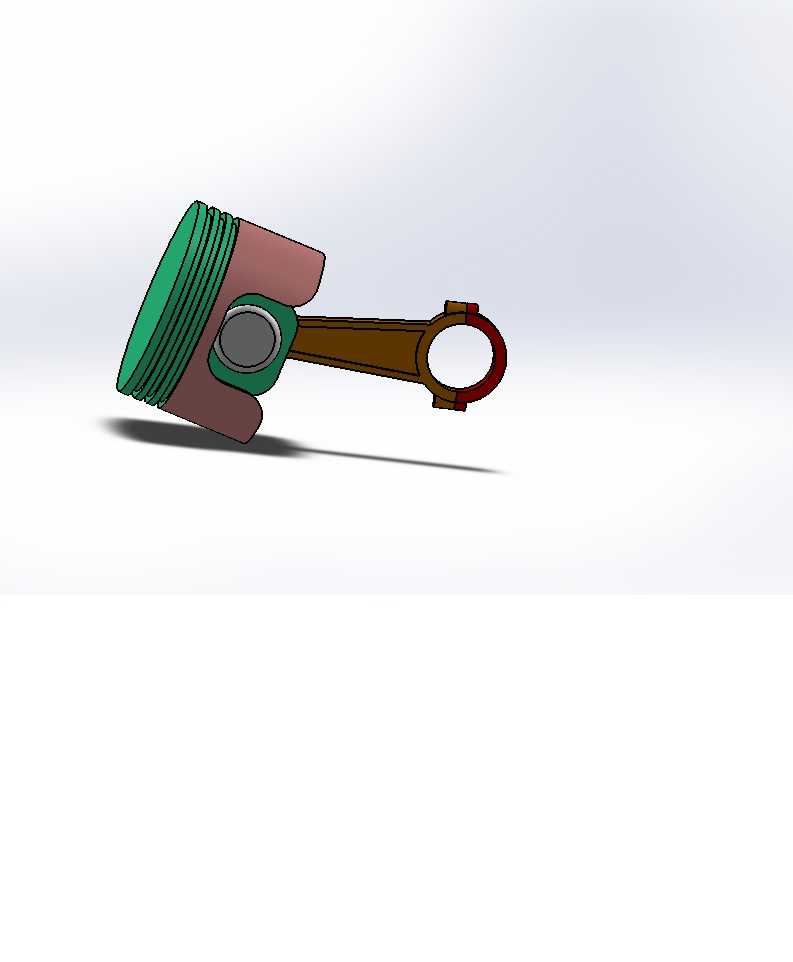

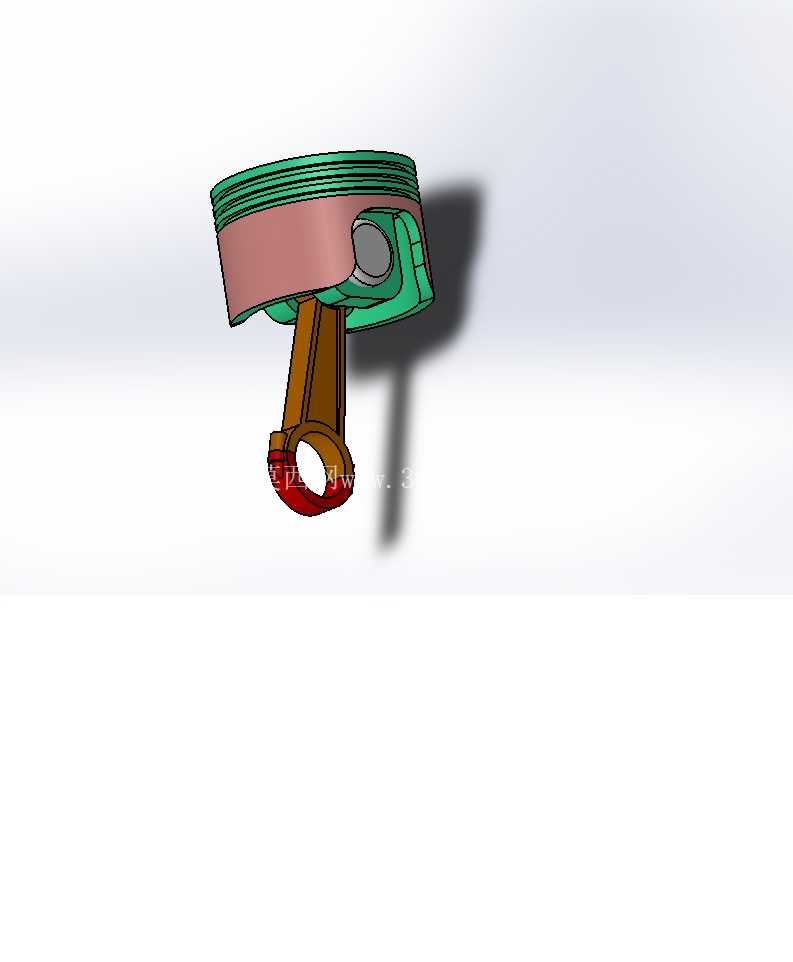

内燃机活塞连杆组件三维结构设计

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要承担气缸内燃烧压力传递、将活塞的直线往复运动转化为曲轴旋转运动输出的核心功能，广泛适配小排量单缸内燃机型，可用于通用动力机械、小型摩托、园林作业机具、微型发电机组等设备的动力单元结构参考。从结构设计逻辑来看，活塞头部设置了多道环槽结构，分别对应气环与油环的安装位置，气环槽用于保证燃烧室的密封性能，阻断高温高压燃气窜入曲轴箱的路径，油环槽则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁面铺覆均匀的油膜，降低活塞往复运动过程中的摩擦损耗。

　　活塞裙部采用了适配气缸工作形变的型线设计，考虑到发动机工作时活塞头部受高温作用会产生热膨胀，同时侧压力作用下会产生机械形变，裙部的型面预留了合理的配合间隙，避免热态工况下出现拉缸、卡滞等故障。活塞销座部位做了加强筋过渡结构，用于分散活塞销传递的爆发压力，降低应力集中带来的结构失效风险。连杆部分采用了工字形截面的杆身设计，在保证足够的抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴旋转过程中的惯性力载荷，连杆小头端设置了衬套安装位，与活塞销形成转动配合，表面预留润滑油孔，可将曲轴箱内的压力润滑油引导至配合面，形成有效润滑降低磨损；连杆大头端为剖分式结构，通过连杆螺栓与连杆盖连接，可方便地安装到曲轴的曲柄销上，结合面处设置了定位结构，保证装配后连杆大头孔的圆度与尺寸精度，避免运转过程中出现连接错位。

　　从安装边界来看，活塞的外径尺寸与对应气缸的内径保持严格的配合公差，活塞环的开口间隙、侧隙、背隙都按照内燃机设计规范做了对应结构预留，连杆大小头的中心距直接决定了发动机的冲程参数，装配时需要严格控制该尺寸公差，否则会影响发动机的压缩比，导致动力输出异常或机械故障。在实际工况中，这套组件需要承受气缸内最高可达数兆帕的燃烧爆发压力，同时在数千转每分钟的往复运动中承受交变的惯性力载荷，因此结构设计时在活塞销孔、连杆小头、连杆大头与杆身过渡位置都做了圆角过渡处理，避免应力集中导致的疲劳断裂。

　　在三维建模过程中，各部件的配合关系完全按照实际装配逻辑搭建，活塞与活塞销为间隙配合，活塞销与连杆小头衬套为转动配合，连杆大头与曲柄销之间预留了轴瓦安装空间，各部件的装配约束完全还原实际装机状态，可直接用于运动仿真分析，模拟不同曲轴转角下活塞的运动轨迹、侧压力变化规律，也可用于有限元分析，校核爆发压力工况下各部件的应力分布、形变情况，为后续的结构优化、材料选型提供直观的三维参考。对于小型内燃机的研发设计来说，这套组件的结构细节覆盖了活塞连杆组的核心设计要点，从环槽的尺寸比例、连杆的截面参数到各部位的加强结构，都符合小排量高速内燃机的设计逻辑，既可以作为相关专业教学的结构演示模型，也可以作为同类产品改型设计的结构参考，帮助设计人员快速梳理曲柄连杆机构的装配关系与尺寸链逻辑，减少前期结构设计的重复工作量。
