混凝土板配套钢结构加固支撑体系

　　这套结构加固体系主要面向既有建筑局部改造、临建结构补强、工业厂房围护结构加固等场景，在实际工程中常用来解决原有混凝土墙板承载力不足、开洞后结构刚度下降、侧向受力稳定性不足的问题，区别于传统的植筋加固、碳纤维粘贴工艺，这套预制装配化的钢混组合加固结构不需要大规模现场湿作业，所有钢构件均可在车间完成预制加工，现场仅需完成螺栓锚固与拼接作业，能大幅缩短现场施工周期，降低对周边生产、办公区域的干扰。从实际使用场景来看，这类加固结构常应用在老旧厂房开窗改造、设备机房墙体抗爆加固、临建办公区围护结构补强、配电房外围墙体承重升级等工况，尤其是在原有混凝土板厚度不足、配筋率达不到现行荷载要求的场景下，外置的钢支撑框架可以和原有混凝土板形成共同受力体系，不需要完全拆除原有墙体，能有效控制改造成本。

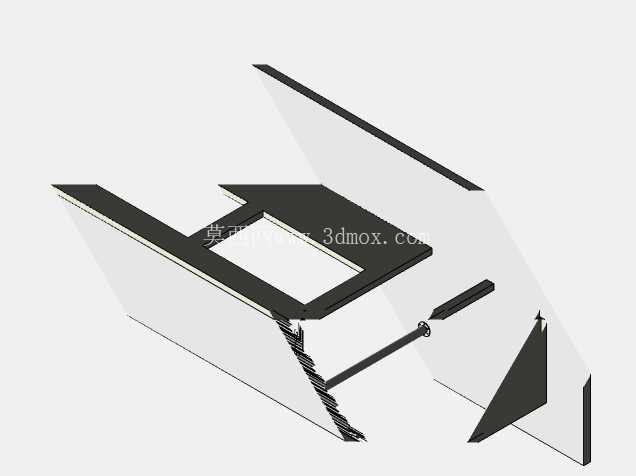

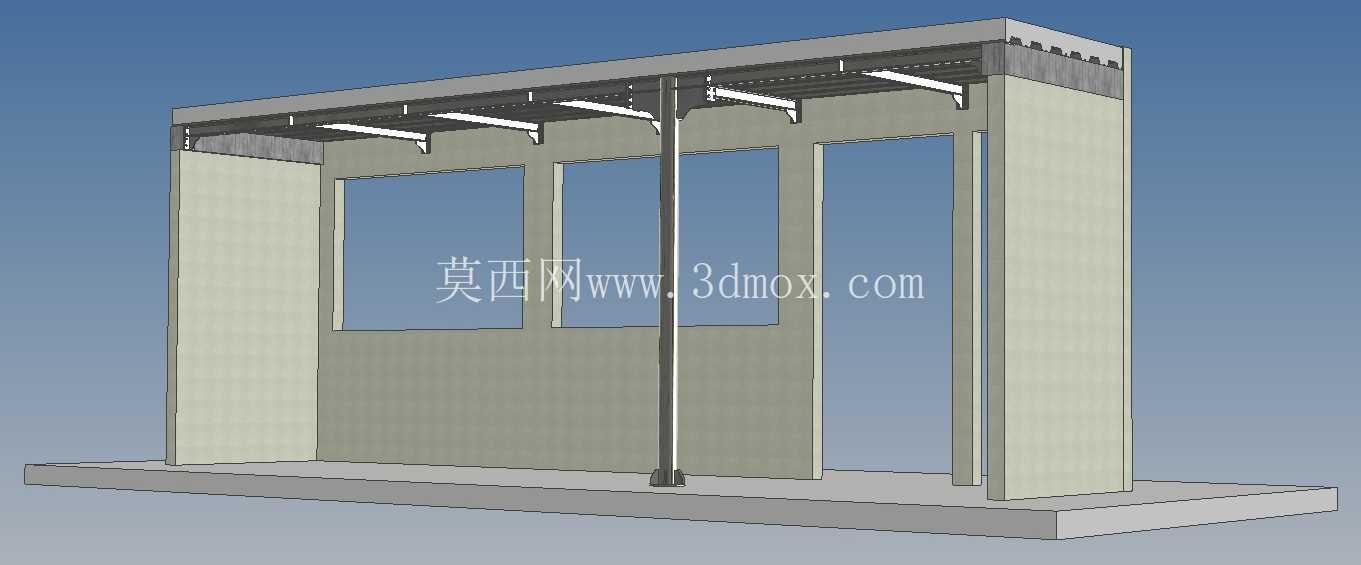

　　从功能特性上看，这套体系分为三个核心受力部分：底部的混凝土承载基座、竖向的H型钢承重立柱、顶部的横向钢梁承托结构，配合预制混凝土墙板完成整体受力传递。底部基座采用整板式混凝土结构，预留了钢立柱的锚固螺栓孔位，安装时不需要额外做二次混凝土浇筑，仅需通过膨胀螺栓或者化学锚栓将基座与原有地面结构固定，即可为整套加固体系提供稳定的底部约束，基座的厚度设计充分考虑了竖向荷载与侧向风荷载的叠加作用，边缘做了倒角处理，避免应力集中导致的基座边缘混凝土崩裂。竖向立柱采用等截面H型钢，沿墙体开间方向均匀布置，立柱与混凝土墙板之间预留了20mm的调节间隙，安装时可以通过垫片调整立柱的垂直度，适配原有墙面的施工误差，立柱的腹板位置预留了管线穿孔，方便后期电气、弱电管线穿过加固结构，不需要额外在钢构件上现场开孔，避免破坏立柱的受力截面。顶部的横向钢梁采用双拼槽钢焊接成型，与竖向立柱通过高强度螺栓刚性连接，钢梁上方预留了屋面板或者遮雨棚的安装接口，既可以作为墙体顶部的压顶约束，提升混凝土墙板的平面外稳定性，也可以直接承托上部的轻型屋面荷载，不需要额外设置屋面支撑结构。

　　设计过程中首先核算了原有混凝土板的受力边界：常规120mm厚预制混凝土板的平面外抗弯承载力有限，当开设大面积窗洞后，墙板的剩余截面刚度会下降40%以上，在侧向风荷载或者偶然水平冲击作用下容易出现开裂、倾覆风险，因此这套加固体系的核心设计思路是通过外置钢框架为混凝土板提供多点约束，将混凝土板的受力模式从单纯的悬臂墙板转变为四边支承的双向板，大幅降低板内的弯曲应力。钢构件的截面选型经过了多轮迭代，最初设计采用方管作为竖向立柱，但方管与混凝土墙面的连接节点施工难度大，后期防腐维护不便，最终调整为宽翼缘H型钢，立柱与混凝土板之间每隔600mm设置一个连接角码，角码一端通过膨胀螺栓固定在混凝土板上，另一端通过螺栓与立柱腹板连接，既可以传递水平荷载，又不会对混凝土板造成额外的局部挤压破坏。

　　安装边界方面，整套加固体系的横向跨度适配常规3.6m的建筑开间模数，单组结构的总宽度控制在7.2m以内，竖向高度适配3m的常规层高，总高度不超过3.6m，可以直接在标准层高的建筑内部安装，不需要对原有屋面结构进行拆改。底部基座的宽度为600mm，超出立柱边缘各200mm，保证基座的抗倾覆力矩满足要求，安装时要求地面的平整度误差不超过5mm/m，如果原有地面平整度不足，可以通过基座下方的调平螺栓进行调整，调平完成后再进行锚固作业。竖向立柱的安装垂直度偏差控制在1/1000以内，顶部钢梁的水平度偏差不超过3mm，所有钢构件的连接螺栓均采用8.8级高强度螺栓，安装时按照对角顺序拧紧，避免构件出现附加安装应力。混凝土墙板与钢框架之间的间隙在安装完成后采用结构密封胶填充，既可以避免缝隙积灰渗水，又可以允许钢构件与混凝土板之间存在微小的温度变形差，避免温度应力导致的构件变形。

　　在实际建模过程中，所有钢构件的连接节点均按照1:1的实际尺寸还原，包括螺栓孔的位置、角码的折弯角度、焊缝的预留高度都做了精准建模，混凝土板内部的配筋也按照实际受力要求做了排布，主筋采用直径12mm的螺纹钢，间距150mm，分布筋采用直径8mm的光圆钢筋，间距200mm，配筋位置避开了钢构件的连接点位，避免现场安装时出现钢筋与螺栓冲突的问题。顶部钢梁的端部做了封头板处理，封头板上预留了与侧边结构连接的螺栓孔，可以根据现场实际情况将加固结构与原有建筑的柱、墙结构做侧向连接，进一步提升整体结构的稳定性。
