桩基施工用打桩套管配套套管鞋结构

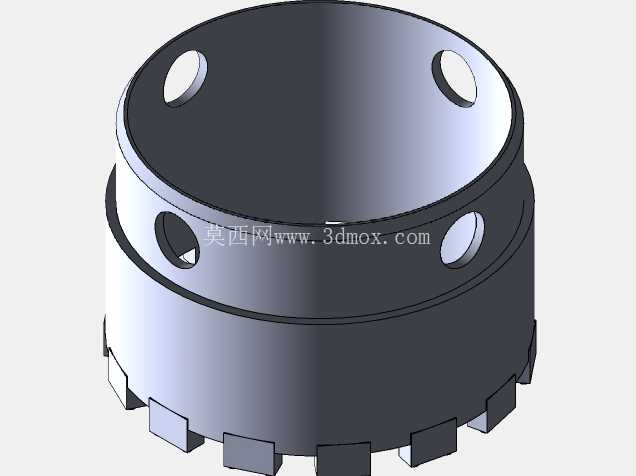

　　在桩基施工的现场作业环节，套管跟进成孔工艺是复杂地层条件下保障成孔质量、避免孔壁坍塌的核心工法，而套管鞋作为套管总成最底端的核心受力部件，直接决定了套管下入过程的顺畅度与整套套管的使用寿命。这款套管鞋的结构设计完全围绕现场打桩作业的实际工况展开，整体采用短圆筒式主体结构，上端设置与标准套管对接的配合止口，对接位置的公差配合经过反复校核，既保证现场拼接时的同轴度要求，又能避免下管过程中连接处出现卡滞、错边的问题。

　　主体侧壁均匀分布多组径向通孔，这些孔位并非随意设置：一方面是作为套管下入过程中泥浆循环的过流通道，平衡套管内外的液柱压力，减少下管阻力；另一方面可作为现场应急拆卸的着力点，当套管遇卡需要旋转或提拉时，可穿入撬杠通过孔位传递扭矩，避免直接敲击套管本体造成变形。套管鞋底端采用周向均匀分布的卡齿式结构，齿形的角度与突出高度经过多轮现场验证，齿端做了小角度倒角处理，在下入过程中遇到卵石、密实砂层等硬质地层时，齿部能先行切入地层，随套管旋转或压入过程中破碎孔壁凸起，同时刮除孔壁附着的松散土体，保证套管内径与成孔直径的一致性，避免后续下放钢筋笼、灌注混凝土时出现尺寸干涉。

　　从安装边界来看，这款套管鞋的外径比配套套管的外径大2至3毫米，这个微小的尺寸差是设计中的关键细节：下管过程中套管鞋先行扩孔，让后续的套管本体与孔壁之间保留微小间隙，大幅降低套管外壁与地层的摩擦阻力，减少套管下放时的压入力要求，同时起拔套管时也能降低摩阻，减少套管被埋的风险。上端对接止口的内径与配套套管的内径完全一致，不存在台阶或缩径，能避免灌注过程中出现混凝土滞留、堵管的问题，也不会在提拔套管时刮蹭到未初凝的混凝土桩体，保障成桩的外观质量与结构完整性。

　　从功能特性上看，这款套管鞋的壁厚比上部套管厚30%左右，因为套管鞋是整个套管总成中磨损最严重的部位，下管过程中持续与孔壁地层摩擦，遇到孤石、硬层时还会承受冲击载荷，加厚设计能大幅提升整体抗磨损、抗冲击性能，避免施工中途出现套管鞋变形、掉齿的问题，减少非计划停工的时间。侧壁的通孔位置避开了底端卡齿的应力集中区域，孔边缘做了倒圆角处理，避免应力集中导致孔位周边出现裂纹，即使在反复承受扭矩、压入力的工况下，也能保证结构强度满足要求。在实际施工场景中，这类套管鞋主要适配于回转钻进、振动沉管等多种套管跟进工艺，不管是城市建筑的桩基施工、桥梁桩基作业，还是基坑支护的排桩施工，只要涉及套管跟进成孔的工况，都能看到这类部件的应用。设计过程中没有多余的冗余结构，所有的型面、孔位、齿形都完全服务于现场施工的实际需求：没有复杂的曲面造型，所有机加工面都采用常规的车、铣、钻工艺就能完成加工，不需要特殊的工装或设备，现场如果出现磨损需要更换时，加工周期短，成本可控；整体结构没有易损的活动部件，不需要额外的维护保养，下管前只需要检查对接止口有没有变形、卡齿有没有崩缺就能直接使用，适配现场快节奏的施工要求。很多现场施工人员容易忽略套管鞋的尺寸匹配问题，实际上如果套管鞋的外径设计过小，会导致上部套管与孔壁摩擦阻力过大，下管困难甚至套管被埋；如果外径过大，又会导致成孔直径超出设计要求，增加混凝土灌注量，提升施工成本，这款模型的尺寸设计刚好平衡了下管阻力与成孔精度的要求，经过多个现场的实际验证，能适配多数常见规格的打桩套管，在黏土层、砂层、卵石层等不同地层条件下都能稳定作业。
