起重机Linkbelt Ls108-b吊臂滑轮套件结构

　　该滑轮套件是匹配Linkbelt Ls108-b型号履带式起重机吊臂变幅、起升钢丝绳导向的核心承载部件，主要应用在中小吨位桁架臂起重机的吊臂头部区段，承担起升钢丝绳的多轮导向、载荷分载功能，在实际作业场景中，当起重机执行吊重起升、变幅动作时，钢丝绳沿滑轮绳槽往复滑动，多槽并列的滑轮结构可将单根钢丝绳的载荷拆分至多段绳股承载，直接降低单绳受力峰值，同时减少钢丝绳与刚性结构的硬摩擦损耗，延长钢丝绳服役周期。

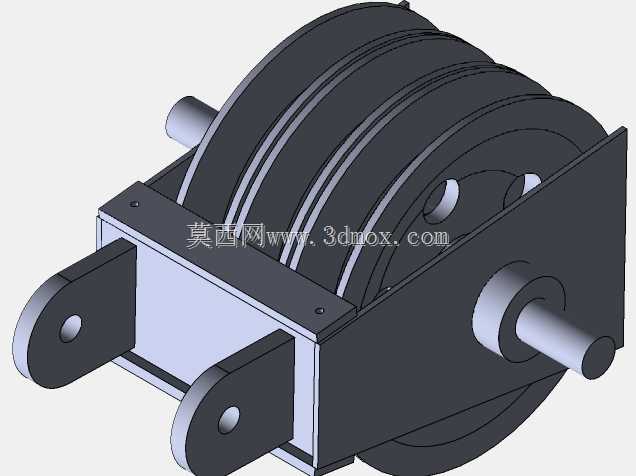

　　从结构设计逻辑来看，整套组件采用双侧板夹持式装配架构，两块平行布置的安装侧板通过螺栓紧固件形成刚性框架，将多片同轴布置的滑轮完全包覆在框架内部，滑轮通过中心销轴与侧板形成转动副，销轴两端伸出侧板的轴段设置有定位轴肩与锁止孔位，可直接与吊臂头部的耳板结构完成铰接安装，无需额外设计转接支座，适配原厂吊臂的安装接口尺寸。侧板外侧延伸出的两组带孔吊耳结构，用于连接吊臂头部的侧向限位拉杆，在吊臂变幅至大仰角工况时，可抵消滑轮组受钢丝绳侧向分力产生的倾覆力矩，避免滑轮组出现偏摆卡滞。

　　滑轮本体采用多槽等距排布设计，绳槽的曲率半径严格匹配对应规格起重钢丝绳的外径，槽底做圆弧过渡处理，槽侧边缘设置有微小倒角，防止钢丝绳在偏角入槽时被槽口锐边切割损伤；相邻滑轮之间设置有等厚的隔套结构，保证各滑轮的转动独立性，避免多道钢丝绳在运动过程中出现相互干涉、跳绳的问题。从安装边界尺寸来看，整套组件的横向宽度适配原厂吊臂头部的内侧开档尺寸，安装时仅需将中心销轴穿入吊臂耳板与滑轮组的同轴孔位，穿入开口销完成轴向锁止即可完成装配，侧板底部与吊臂上弦杆的预留间隙满足滑轮组在最大允许偏角下的转动空间，不会出现结构碰磨问题。

　　在实际作业工况下，该滑轮套件可承受对应额定起重量下的钢丝绳合张力，转动副位置预留有润滑脂注油通道，可定期加注润滑脂降低销轴与滑轮内孔的转动摩擦阻力，减少磨损量；双侧板的封闭结构可阻挡作业现场的泥沙、焊渣等杂物进入滑轮转动间隙，避免异物卡滞导致滑轮无法转动，进而引发钢丝绳干磨断丝的故障。设计过程中充分考虑了野外作业的维护便利性，所有紧固件均采用通用标准规格，现场检修时无需配备专用工具即可完成滑轮片的拆换，当单片滑轮出现绳槽过度磨损、轮缘崩裂的故障时，仅需拆解单侧侧板的连接螺栓，抽出中心销轴即可单独更换故障滑轮片，无需整套组件报废更换，大幅降低现场运维成本。滑轮的绳槽深度设计满足钢丝绳在最大允许偏角下的入槽要求，即使在吊臂回转、变幅复合动作时，钢丝绳也不会从绳槽中脱出，配合侧板内侧的挡绳结构，形成双重防跳绳保护，适配基建施工、设备吊装、装卸货等多种复杂起重作业场景的使用需求。
