管材圆弧坡口切割专用工装夹具结构

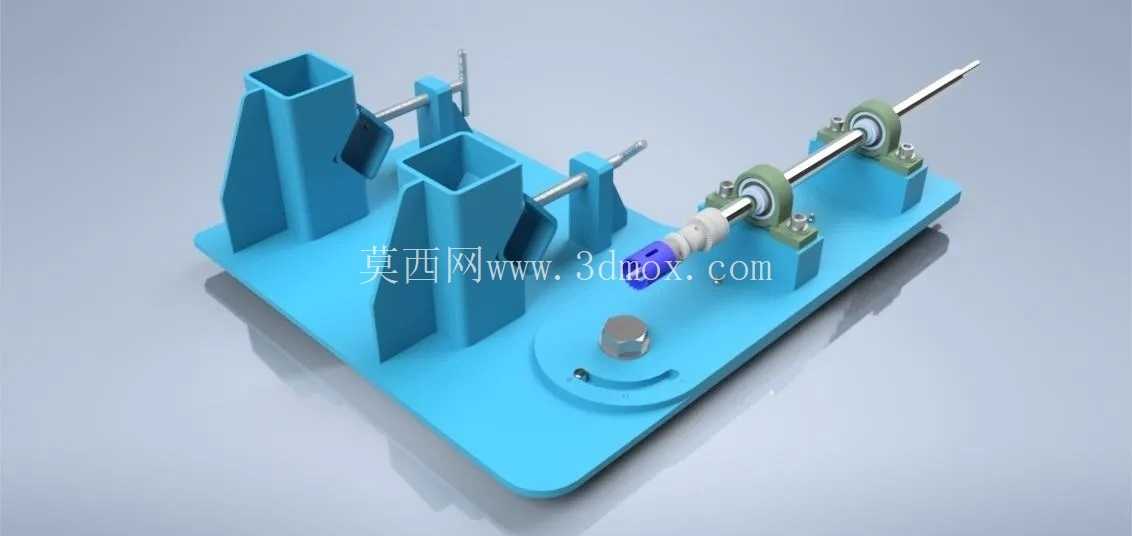

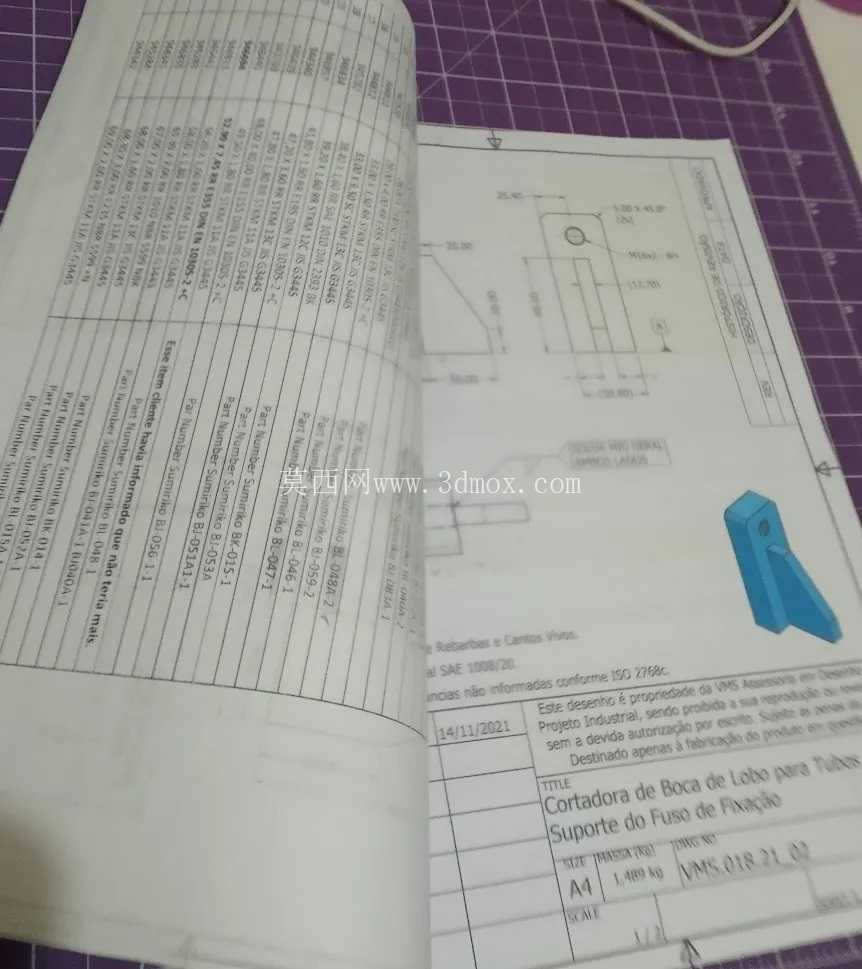

　　在金属管材加工的现场作业环节里，管端的圆弧坡口也就是俗称的“狼口”加工，一直是小批量管材对接工序里的痛点——常规的砂轮切割、等离子切割很难保证坡口弧度和对接管件的贴合度，后续焊接时容易出现错边、焊穿或者焊缝填充量过大的问题，这套工装就是针对这类场景做的定向结构设计。从实际使用逻辑来看，这套工装不需要配套复杂的数控动力单元，普通车间的台钻、手持电钻甚至手动进给都能完成作业，适配的场景覆盖了小型五金加工店、护栏安装现场、小型金属结构件作坊这类没有大型管材加工设备的作业场景，加工的管材直径覆盖常规小口径方管、圆管，能满足护栏、小型金属框架、给排水支管对接这类常见的管端坡口加工需求。整套结构的安装基准是一体化的铸造式底板，底板做了圆角过渡处理避免应力集中，底板上预留了两个长槽安装孔，能直接通过T型螺栓固定在常规工作台或者台钻的工作面上，安装边界的长宽尺寸控制在小型工装的范畴，不需要占用大型设备的作业空间，单人就能完成移位和装夹。左侧的两组定位支座是针对方管类工件做的定位设计，支座的立板和工件接触面做了精加工，保证工件装夹后轴线和切削主轴的轴线处于同一水平面，每个支座上配套的快速压头能在工件插入后快速锁紧，不需要反复拧动螺栓找正，压头的接触面做了防滑纹理处理，避免切削过程中工件出现轴向窜动。

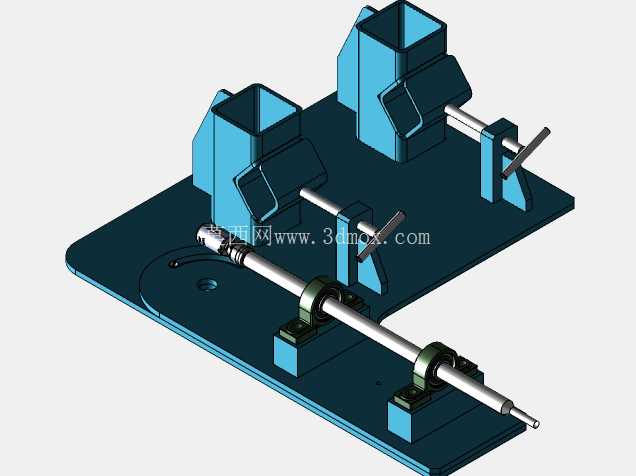

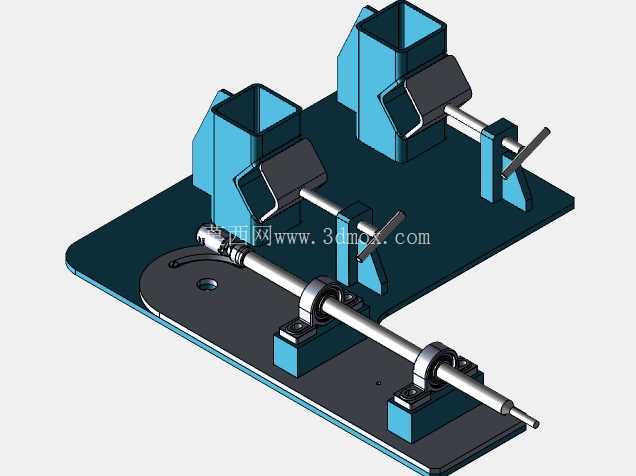

　　右侧的切削主轴组件采用了两个带座轴承做回转支撑，轴承座直接通过内六角螺栓固定在底板的可调弧形槽上，这个弧形槽的设计是这套工装的核心功能点：松开轴承座的固定螺栓后，整个主轴组件可以沿着弧形槽调整偏转角度，以此适配不同对接角度的坡口加工需求，不需要额外更换夹具或者制作靠模，调整到位后拧紧螺栓就能锁死角度，重复定位的精度能满足常规焊接坡口的公差要求。主轴的前端是刀具装夹位，能适配不同规格的成型铣刀或者专用坡口刀具，刀具的进给可以通过主轴尾部的手轮或者直接连接手持动力工具完成，切削过程中工件固定、主轴进给的受力模式，比手持切割的受力更稳定，加工出来的坡口弧度均匀，和对接管件的贴合间隙能控制在1mm以内，大幅减少后续焊接的打磨工作量。

　　设计过程中特意规避了复杂的传动结构，所有零部件都是机加工行业的常规标准件，带座轴承、锁紧螺栓、压头组件都能直接从五金市场采购替换，后期维护不需要定制专用配件；两个定位支座的间距可以根据待加工管材的长度做调整，底板上预留的支座安装孔位覆盖了从100mm到500mm长度的管材加工需求，超出长度的管材也可以通过在工装外侧加辅助支撑的方式完成加工，不会因为工件长度超限就无法使用。考虑到现场作业的切屑清理问题，底板的平面做了轻微的倾斜导角，切削产生的金属切屑会顺着斜面滑到工装外侧，不会堆积在轴承或者锁紧机构的缝隙里，日常清理只需要用毛刷扫过就能完成，不需要拆解部件清理切屑。

　　主轴的轴承位做了防尘密封设计，能阻挡金属细屑进入轴承滚道，延长轴承的使用寿命，常规作业环境下不需要频繁加注润滑脂。这套工装的设计思路完全围绕现场实用出发，没有多余的装饰性结构，所有的结构特征都服务于“快速装夹、角度可调、加工稳定、维护简单”这几个核心需求，和大型数控管材坡口机相比，它的投入成本极低，操作门槛也低，不需要专门的编程或者设备操作培训，普通的钣金工、管工经过十分钟的讲解就能独立操作，非常适合分散式的小批量管材加工作业场景，能有效解决小型加工场景下管端坡口加工精度差、效率低的问题。在实际测试的作业场景里，用这套工装加工直径30mm的圆管对接坡口，单件加工时间能控制在30秒以内，坡口的贴合度远高于手持切割的效果，后续焊接的打磨工作量能减少60%以上，对于小批量加工的场景来说，实用性远高于大型专用设备。
