单级减速斜齿轮箱结构设计方案

　　在工业传动系统的实际选型与结构设计工作中，单级斜齿轮减速箱是中小功率传动场景下应用占比极高的核心部件，这类部件常被布置在原动机与工作机之间，承担匹配转速、增大输出扭矩的核心作用，常见于输送线驱动单元、小型轻工设备动力端、非标自动化设备传动模块等场景，能够在输入转速较高、输出端需要较低转速与较大扭矩的工况下稳定运行。从实际工程落地的角度看，这类斜齿轮减速箱的设计首先要兼顾传动效率与运行平稳性，斜齿轮相比直齿轮的啮合重合度更高，传动过程中轮齿是逐步进入与脱离啮合状态，能有效降低啮合冲击与运行噪音，适合对传动平稳性有一定要求的连续运行工况。

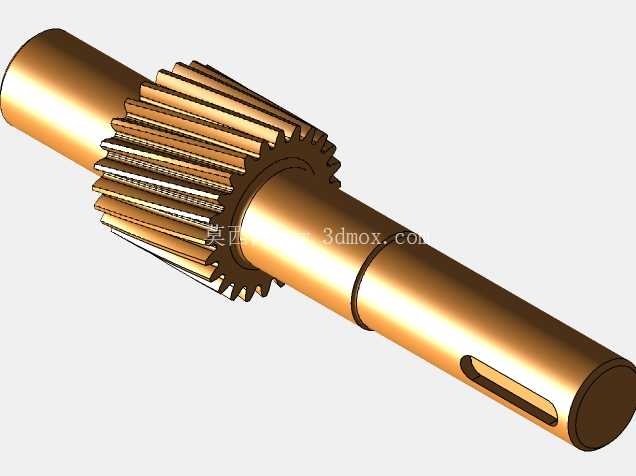

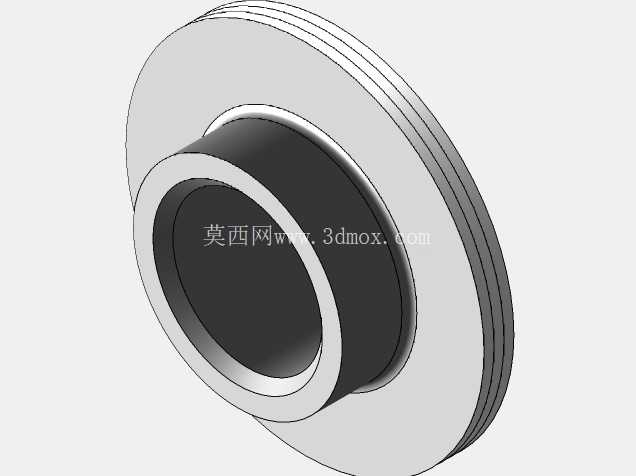

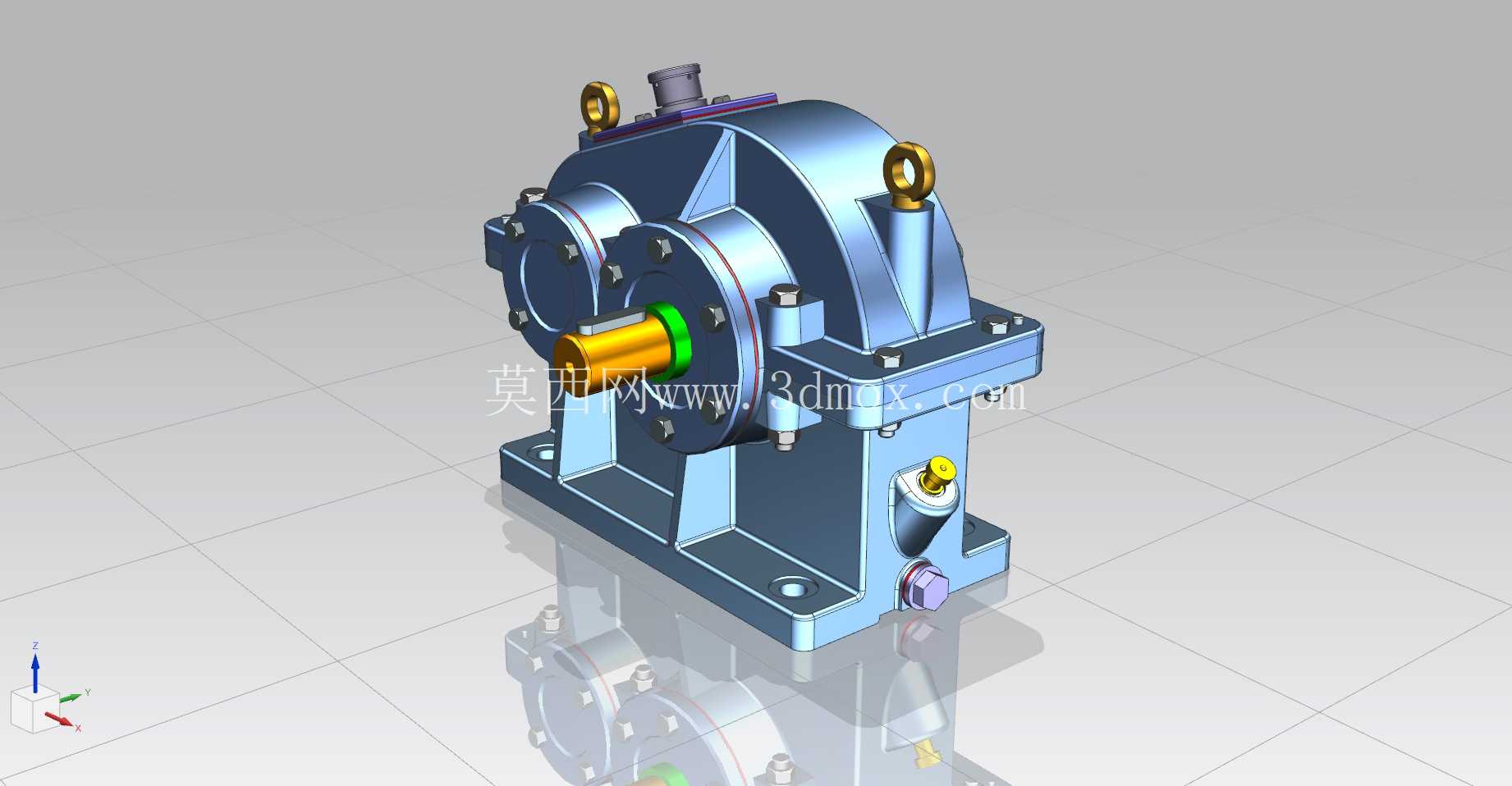

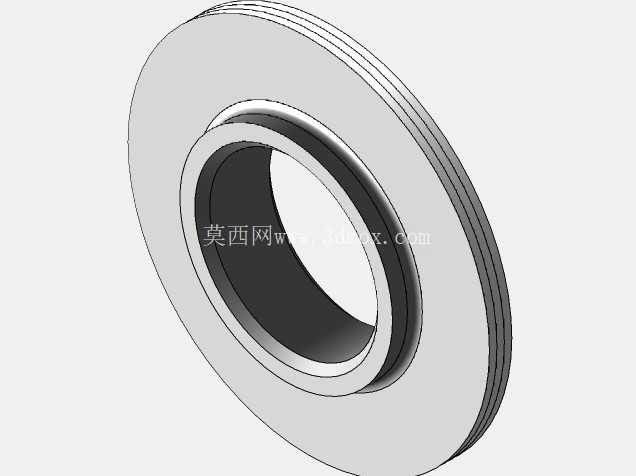

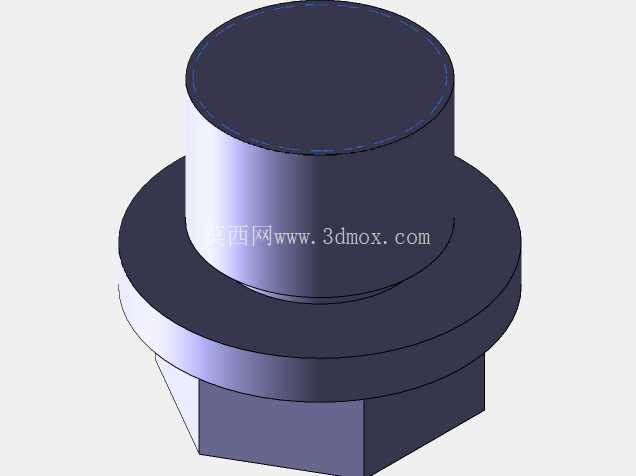

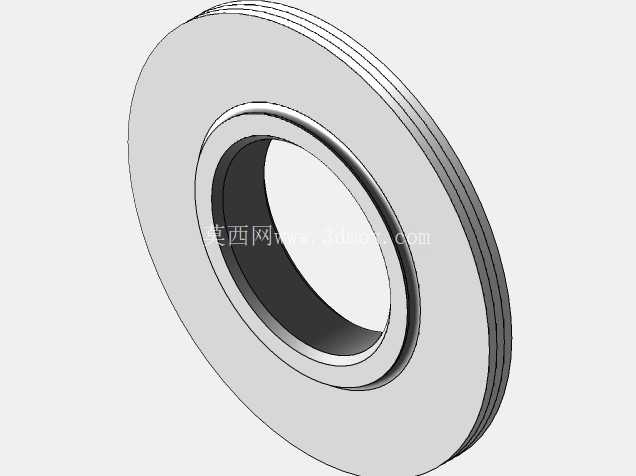

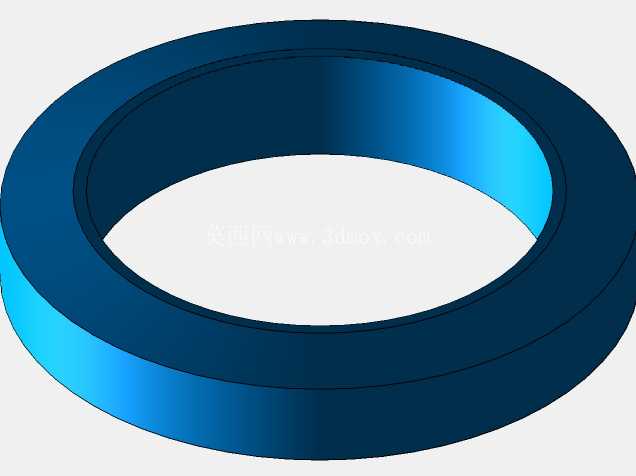

　　在整体结构布局上，该减速箱采用剖分式箱体设计，上下箱体通过螺栓组实现紧固连接，结合面经过精密加工保证密封性能，避免润滑油渗漏；输入轴端伸出箱体外侧，用于连接原动机输出轴，轴端设计有密封结构与轴承定位台阶，能够承受径向与一定的轴向载荷，输出轴端同样伸出箱体，轴径根据输出扭矩大小做了加粗设计，配合键槽结构实现与负载端的扭矩传递。箱体顶部设计有吊环结构，方便设备安装过程中的吊装转运，顶部还设置有透气塞，能够平衡箱体内外气压，避免长时间运行后箱体内温度升高、气压增大导致的密封失效问题；箱体下部设置有油位观察装置与放油螺塞，方便日常维护过程中检查润滑油液位，以及定期更换润滑油时排空旧油。

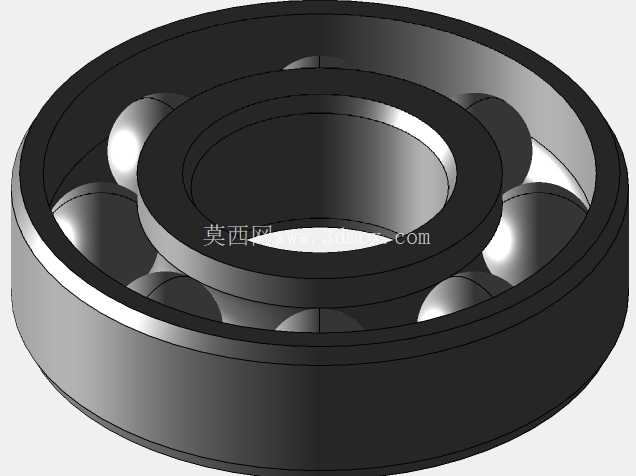

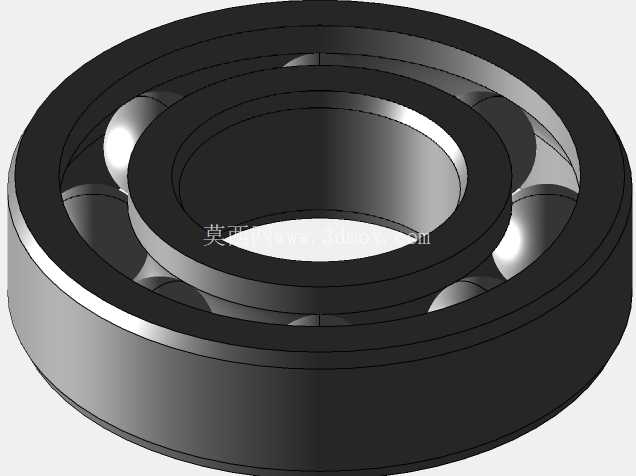

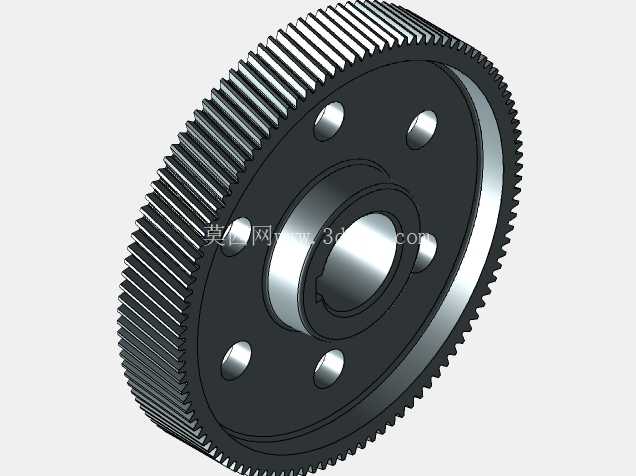

　　从安装边界来看，箱体底部设计有一体化铸造的安装底座，底座上开设有对称布置的安装螺栓孔，安装时需要保证底座与安装机架的结合面平面度符合要求，避免强行紧固螺栓导致箱体变形，影响内部齿轮与轴承的配合精度；输入轴与输出轴的中心距、轴伸长度、轴径尺寸以及键槽规格都需要和上下游对接部件做匹配校核，避免安装时出现轴系不对中、键连接失效等问题。设计过程中，齿轮参数的匹配是核心环节，需要根据额定输入转速、传动比要求、额定输出扭矩计算齿轮的模数、齿数、螺旋角、齿宽等参数，同时要校核轮齿的接触强度与弯曲强度，保证在额定载荷下轮齿不会出现点蚀、断齿等失效形式；轴承的选型需要同时考虑齿轮啮合产生的径向力与斜齿轮传动带来的轴向力，选择能够承受复合载荷的轴承型号，并且合理设计轴承的定位与间隙调整结构，保证轴系运转的灵活性与支撑刚度。

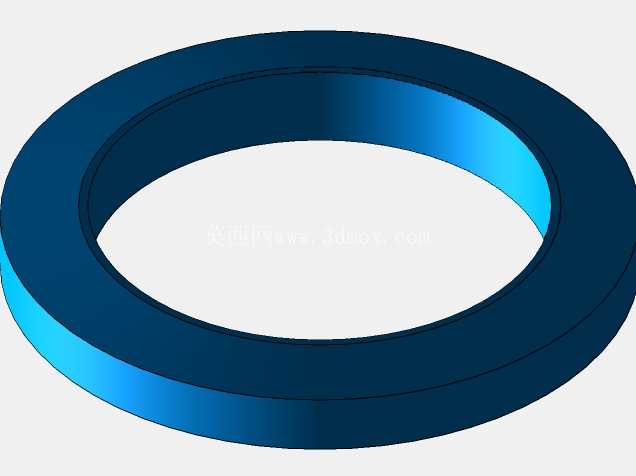

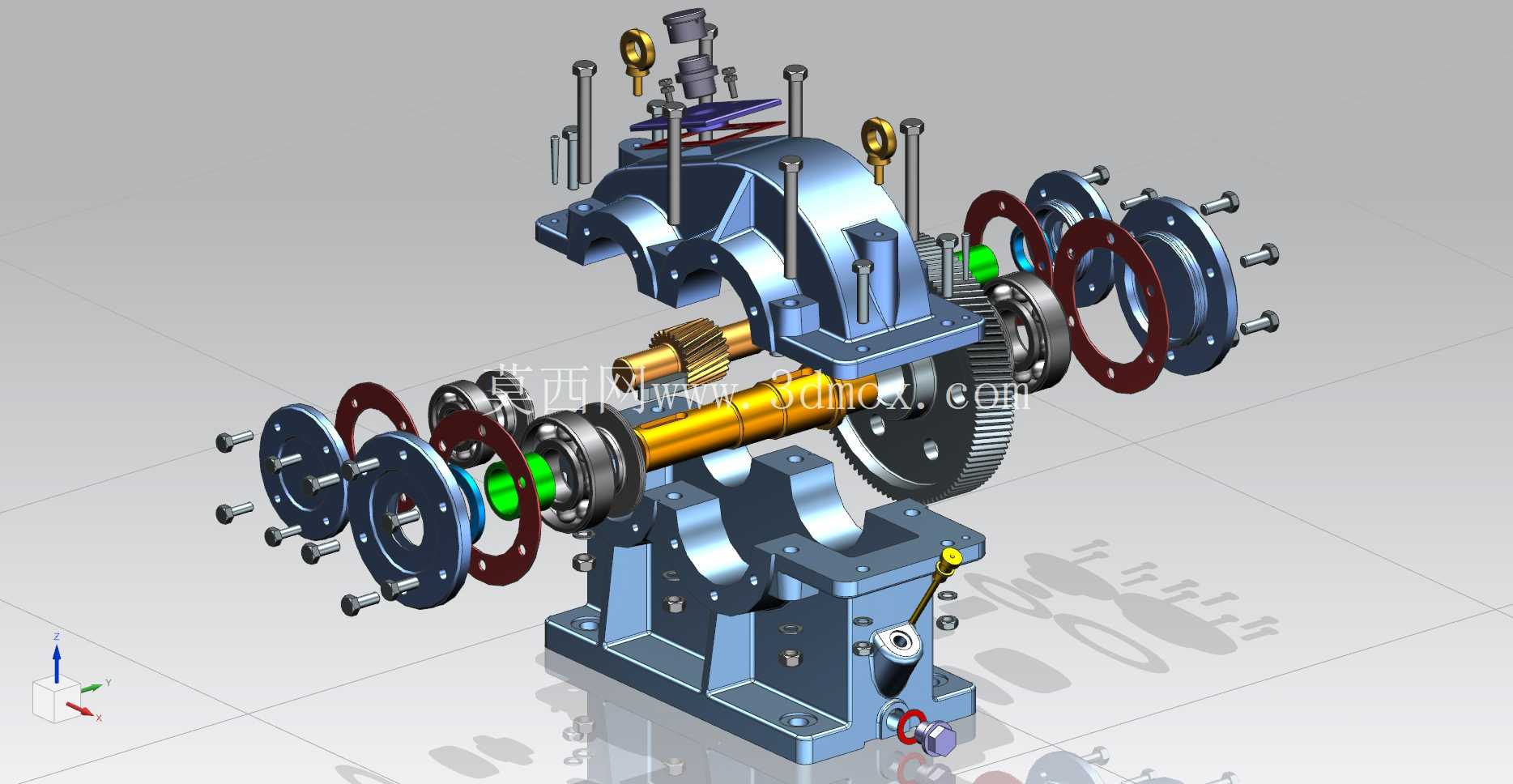

　　箱体的结构设计除了满足容纳齿轮、润滑油的基本功能外，还需要考虑足够的结构刚度，在轴承座位置、箱体侧壁位置设计有加强筋结构，避免承受载荷时箱体出现过大变形，导致齿轮啮合精度下降、轴承偏磨等问题；润滑方式采用油池润滑，齿轮下部浸入润滑油中，运转时带起的润滑油能够飞溅到齿轮啮合面与轴承位置，实现润滑与散热，这种润滑方式结构简单，不需要额外的润滑系统，适合转速不高、连续运行的工况，设计时需要合理确定油位高度，既要保证齿轮能够带起足够的润滑油，又要避免油位过高导致搅油损失过大、油温升高过快。在实际建模过程中，所有配合面的尺寸公差、形位公差都需要在三维模型中做对应标注与干涉检查，包括齿轮啮合侧隙、轴承与轴及轴承座的配合公差、密封件的安装槽尺寸等，提前排查装配过程中可能出现的干涉问题，减少后续实物加工装配时的整改工作量；同时模型中完整还原了所有紧固件、密封件、附件的结构，能够直接用于生成工程图纸、装配指导文件，也可以用于后续的运动仿真，验证传动过程中是否存在运动干涉，校核传动比是否符合设计要求。
