对重块式起重机制动装置三维结构设计

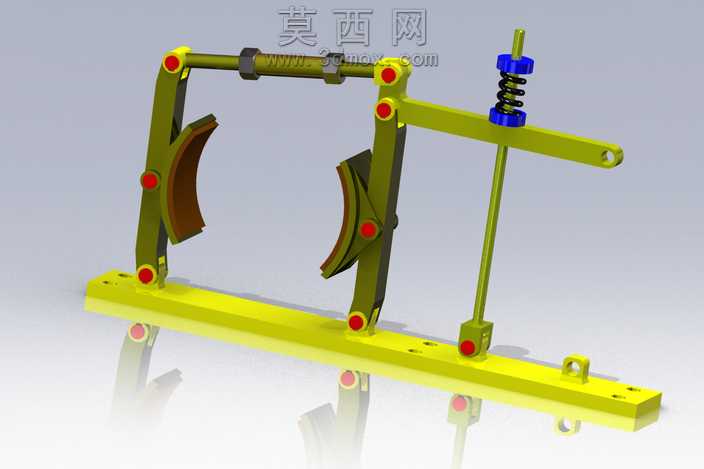

本模型为对重式起重机制动装置，采用三维参数化建模完成整体装配设计，建模过程中严格遵循起重机械制动部件的实际装配逻辑，对各组成零件进行独立建模后通过同轴配合、面重合配合、铰接约束完成整体装配，还原了真实制动器的运动自由度。模型主体底座采用型钢焊接结构的建模思路，赋予哑光金属漆材质模拟实际焊接机架的表面质感，底座上预留的安装孔位按照标准安装尺寸设计，可直接匹配起重设备的安装接口。两侧制动臂采用铰接结构设计，铰接点处设置红色衬套零件，赋予耐磨铜合金材质，还原铰接位置的耐磨结构设计，制动臂上安装的弧形闸瓦赋予高摩擦系数复合材料材质，闸瓦曲面与制动轮的外圆曲面完全匹配，保证制动时的接触面积符合制动摩擦力要求。模型中部设置横向调节螺杆，螺杆表面绘制标准三角螺纹特征，两端通过铰接结构与两侧制动臂连接，可通过旋转螺杆调整两侧闸瓦的初始间隙，满足不同规格制动轮的适配需求。右侧设置弹簧预紧机构，预紧弹簧采用螺旋扫描特征完成建模，赋予弹簧钢材质，上下端设置蓝色调节螺母，可通过旋转螺母调整弹簧预紧力大小，从而控制制动力矩的输出范围，弹簧下端连接的竖向推杆与制动臂铰接，可将弹簧的预紧力传递至制动臂实现抱闸动作。整体模型完成装配后进行了干涉检查，确认各运动部件在开合过程中无结构干涉，渲染阶段采用柔和环境光配合定向补光，清晰展现各零件的结构层次与装配关系，金属零件添加轻微反射效果，非金属零件调整粗糙度参数模拟真实材质质感，完整还原了块式制动器的机械结构与工作原理，可用于起重机械制动系统的结构演示、原理教学以及后续的工程图导出参考。
