刘易斯枪械弹盘供弹具结构三维设计

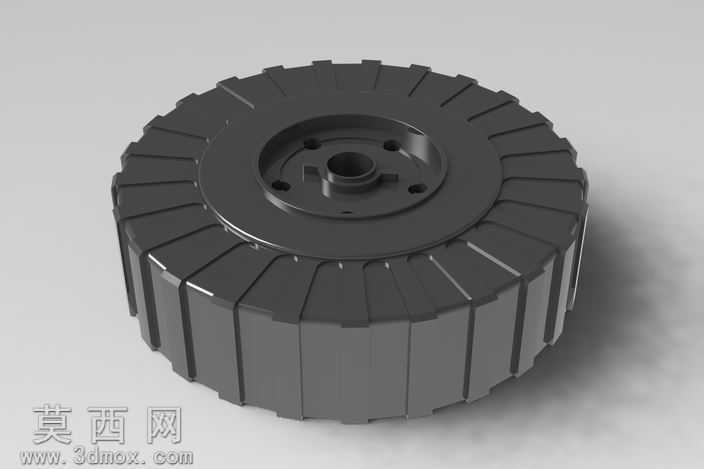

本作品为刘易斯枪械配套的盘式供弹具（弹盘）三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，完整还原了该款经典供弹具的外观特征与内部装配逻辑。建模初始阶段以实物测绘数据与历史枪械图纸为参考，先完成中心轴基座的基准特征创建，精准定位中心安装孔、定位卡槽与周向固定孔的相对位置，保证弹盘与枪械机匣的装配匹配度；随后围绕中心基座逐圈构建周向排布的储弹仓结构，每一处储弹格的侧壁弧度、分隔筋厚度都经过参数校准，既还原了原品47发容弹量对应的周向分格数量，也保证了相邻储弹格之间的结构强度，避免模拟供弹动作时出现结构干涉。外观建模阶段，对弹盘外圈的防滑凸棱做了细节处理，每一条凸棱的拔模斜度、棱边倒角都参照实物的冲压加工特征设置，还原金属冲压件的工艺质感；弹盘上下盖的合模缝、边缘卷边结构也做了精细化刻画，没有忽略原品为提升结构强度设计的周向加强筋特征。材质与渲染环节，为模型赋予哑光黑色金属材质，调整材质的粗糙度、金属度参数还原烤蓝钢件的表面质感，渲染时采用柔和的侧上方打光，既清晰展现弹盘表面的凸棱、凹槽等结构细节，也通过自然的阴影过渡凸显盘状结构的体积感，避免平面化的视觉效果。结构设计上完整还原了该弹盘的层叠式储弹逻辑，中心供弹转轮的拨弹齿、定位棘爪的卡位结构都做了可动性预留，能够支持后续的供弹动作仿真验证，所有零件的装配约束都按照实际枪械的装配关系设置，不存在错位、过约束等问题，既可以作为军事装备科普展示的三维素材，也能够为枪械结构研究、复古武器模型复刻提供精准的三维参考依据。
