工业级冲压成型工装模具结构设计

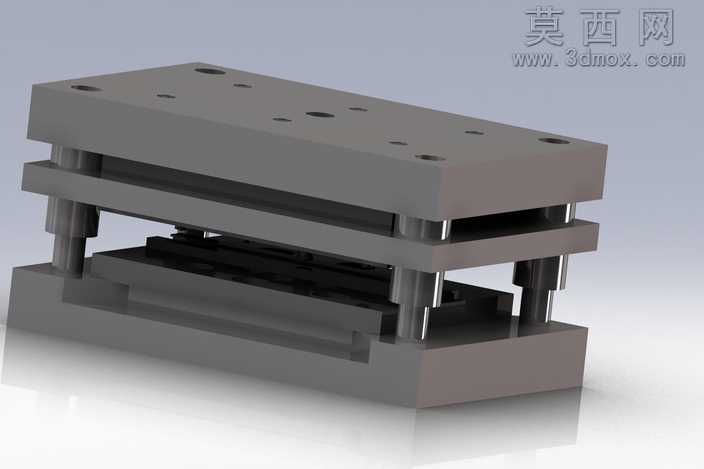

本作品为冷冲压成型工装的三维参数化建模成果，建模阶段采用自顶向下的设计思路，先完成整体模架的基准布局搭建，再逐层拆分上模座、下模座、导柱导套导向组件、凸模固定板、凹模固定板、卸料板、垫板等核心功能部件，所有零件均按照冲压模具设计规范设定配合公差，导向副采用间隙配合参数保证开合模过程的运动同轴度，避免冲压过程中出现凸凹模啃模的问题。材质设定阶段，上下模座选用灰铸铁材质参数，表面做哑光喷砂质感渲染，导柱导套采用轴承钢材质，赋予高反光金属镀铬质感，凸模、凹模等工作零件采用合金工具钢材质，表面做淬火硬化的质感表现，卸料板等辅助结构件采用45号钢材质，区分不同功能部件的材质视觉差异。结构设计上采用标准后侧导柱模架布局，四根导柱均匀分布在模架四角，保证冲压过程中受力均匀，上模部分设置模柄安装位用于适配压力机滑块安装，下模部分设置定位销孔与螺栓安装槽用于工装在压力机工作台面的固定，内部成型型腔根据冲压件的轮廓做精准的刃口间隙设定，卸料结构采用弹性卸料设计，预留弹簧安装孔位保证冲压完成后工件与废料的顺利脱出。渲染阶段采用工作室柔光环境，添加地面反射效果突出模架的金属厚重质感，通过半透明剖面预览选项可清晰展示内部各层板的装配关系与运动行程，所有零件的装配约束均按照实际生产的装配逻辑设定，可直接用于虚拟装配验证、冲压行程干涉检查，也可导出工程图用于后续的生产加工指导，整体结构完全符合冷冲压模具的行业设计标准，可直接适配对应吨位的开式压力机完成薄板类五金零件的冲压成型工序。
