多层排布式养殖槽配置管道焊接结构

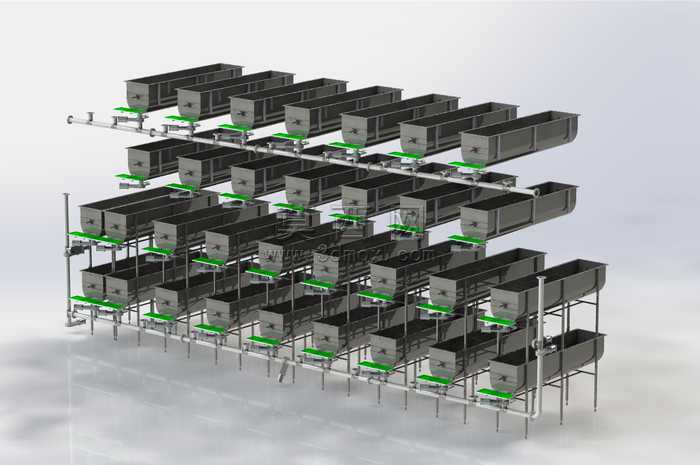

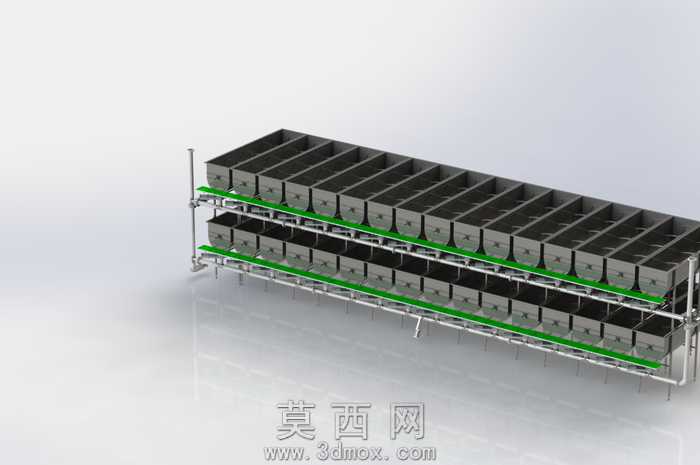

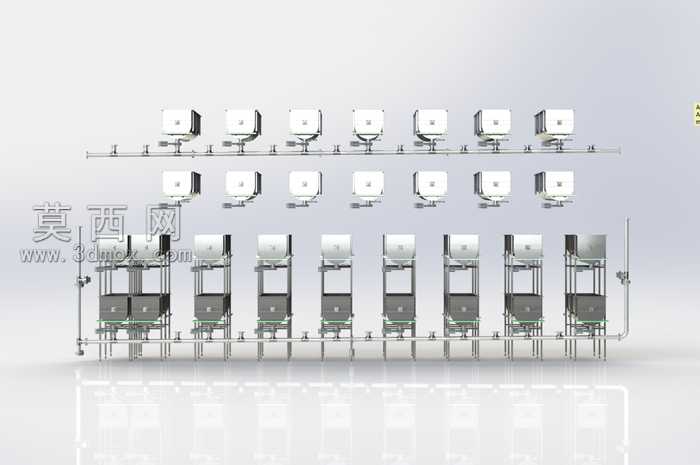

本作品为多层排布式养殖槽配套的配置管道焊接结构三维建模成果，建模过程中以实际养殖供水、排污管路的排布逻辑为核心设计依据，先完成整体框架的基准搭建，确定四层横向排布的槽体安装位的空间坐标，每一层均匀排布六组长槽体，槽体与支架的连接位预留精准的安装卡扣结构，保证槽体放置的稳定性。管路建模阶段，先绘制主输送管路的走向路径，主管道沿支架左侧竖向延伸，在对应每一层槽体的高度位置引出横向分支管路，分支管路沿每层支架的横向框架铺设，在每个槽体的进水对应位置引出短接管路，短接末端设置绿色的快接接头结构，接头与槽体的进水口精准对位，保证装配时无错位。焊接结构的建模重点还原了管路对接处的焊缝细节，不同管径的管路衔接处做了平滑过渡处理，竖向主管道与横向分支管的焊接位置添加了符合焊接工艺的焊角特征，还原真实焊接后的结构形态。支架部分采用薄壁方管型材搭建，竖向支撑腿与横向承托梁的连接位做了加固处理，每层承托梁上对应槽体的支撑脚位置设置了定位凸台，避免槽体使用过程中出现滑移。渲染阶段采用哑光金属材质还原不锈钢管路与支架的金属质感，槽体采用深灰色哑光工程塑料材质，绿色接头采用亮色橡塑材质，通过材质区分不同部件的功能属性，场景打光采用柔和的漫反射光源，清晰呈现多层结构的前后层次与管路的走向逻辑，避免阴影遮挡管路连接细节。设计过程中充分考虑管路的流体输送效率，分支管路的管径根据每层槽体的总供水量做匹配设计，避免出现供水压力不均的问题，整体结构排布紧凑，在有限的竖向空间内实现多组槽体的统一管路配送，管路走线规整，便于后期的维护与检修，焊接结构的设计兼顾连接强度与管路密封性，符合实际流体输送管路的施工工艺要求，支架的层高设计预留了足够的操作空间，方便日常对槽体与管路接头的检查维护。
