外螺纹六角宝塔软管接头结构设计

　　这类外螺纹六角宝塔接头是流体管路系统里最常见的快接式硬软转换连接件，日常在气动回路、低压给排水、小型液压支路、化工试剂输送、农用喷灌管路里都能见到它的身影，核心作用就是把带内螺纹的硬管路端口，和柔性软管做可靠的密封衔接，不需要额外的快插卡套结构，靠软管自身的弹性抱紧接头的宝塔段就能完成基础密封，搭配喉箍锁紧之后就能承受常规工况下的管路压力，不会出现松脱漏液的问题。

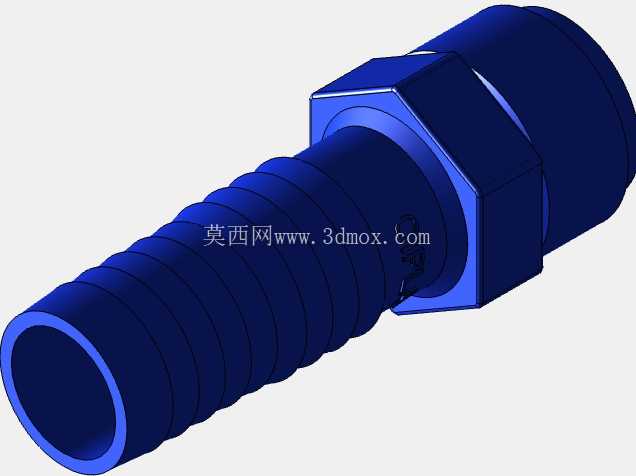

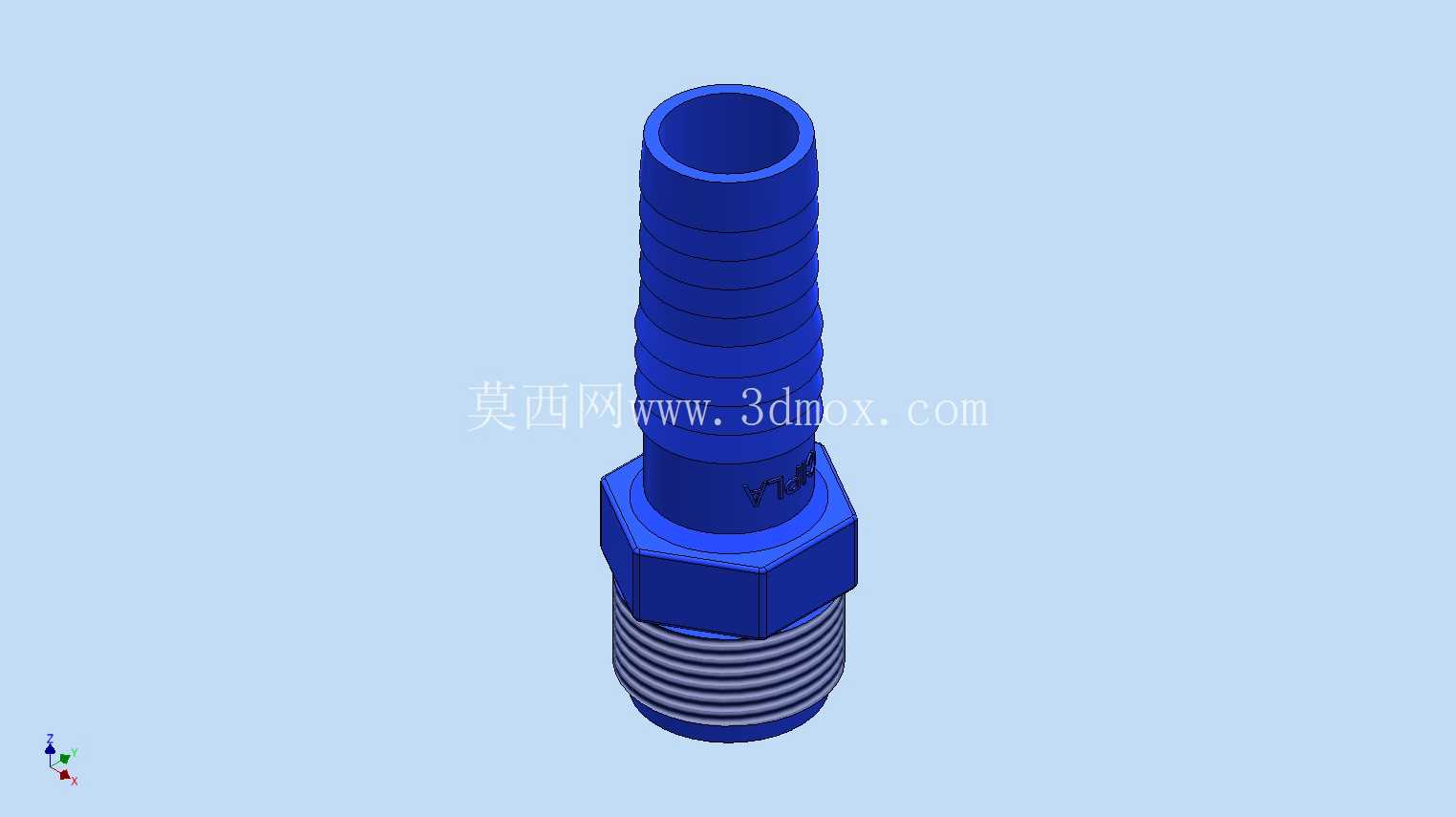

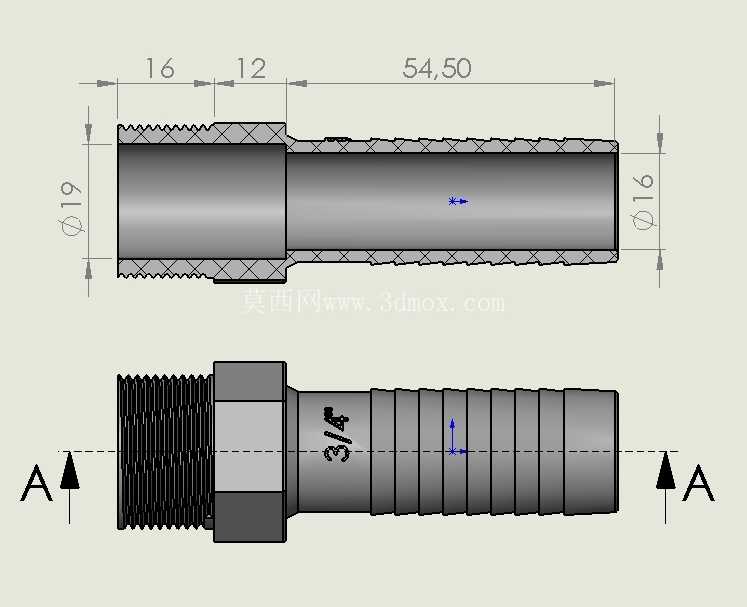

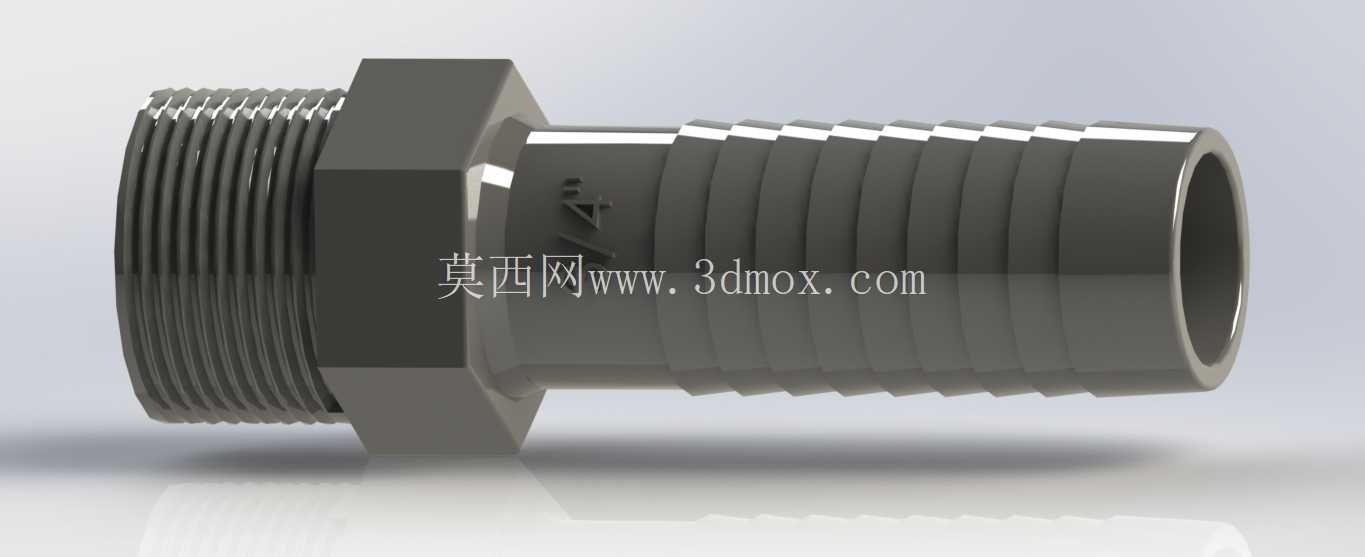

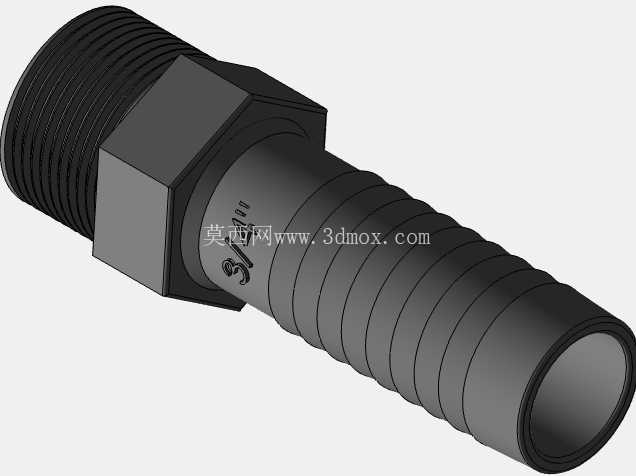

　　从结构设计逻辑来看，这个接头整体分为三个功能段，最下方是标准外螺纹段，螺纹做了等距等深的规范牙型设计，安装时可以直接和对应规格的内螺纹端口旋合，螺纹段根部和六角台肩之间预留了密封垫片的安装空间，装配时垫上对应尺寸的橡胶或者紫铜密封垫，旋紧之后就能保证硬连接端的静密封性能，不会出现螺纹缝隙渗漏的问题。中间的六角台肩是专门为装配受力设计的结构，对边尺寸严格适配标准开口扳手、活动扳手的夹持规格，安装时不需要额外的专用工装，用常规扳手卡住六角面就能施加足够的拧紧力矩，不会因为夹持面打滑损伤接头本体，六角的棱角做了微小的倒钝处理，避免装配时划伤人手或者刮碰周边管路部件。上方的宝塔段是和软管衔接的核心部分，做了多道等距分布的环形凸棱，每道凸棱的外径都比适配软管的内径略大0.5到1毫米，软管套入的时候会被凸棱撑开，橡胶或者PVC材质的软管自身回弹之后会紧紧贴在凸棱的缝隙里，形成多道密封防线，凸棱的边缘都做了圆弧过渡，不会在套入软管的时候割伤软管内壁，避免软管在长期使用过程中从割伤位置出现开裂漏液的问题。宝塔段的最顶端做了导向倒角，套软管的时候不需要费力扩口，顺着倒角就能轻松把软管推到六角台肩的限位位置，保证软管的套入深度足够，不会因为套入深度不足在承压的时候被管路压力冲脱。

　　从安装边界的尺寸设计来看，这类接头的外螺纹规格、宝塔段外径都是和常用的软管尺寸、硬管螺纹尺寸做了标准化匹配，不需要做额外的二次加工就能直接替换同规格的老旧损坏接头。安装的时候需要注意，外螺纹端和硬管旋合前要清理干净螺纹牙里的铁屑、杂物，避免杂质夹在螺纹缝隙里造成密封失效，密封垫要平整放在台肩位置，不能偏斜，拧紧力矩控制在对应螺纹规格的推荐范围内，不要过度用力拧裂螺纹端口或者把台肩拧变形。软管套入的时候要一直推到六角台肩的端面，保证所有的宝塔凸棱都被软管完全包裹，之后在靠近台肩的第一道凸棱位置安装喉箍，拧紧喉箍的时候要均匀施力，不要把软管夹裂，也不要拧得太松导致承压时脱管。

　　在实际工况使用里，这类接头的适配性很强，不管是气动系统里的压缩空气输送，还是常温清水、低压润滑油、弱腐蚀性试剂的输送，只要介质温度在接头材质的耐受范围内，都能稳定工作。相比卡套式、快插式的同规格接头，这种宝塔接头的结构更简单，没有多余的活动密封零件，长期使用不会因为内部密封圈老化出现渗漏，维护成本极低，哪怕是在工况比较恶劣的施工现场、农用作业场景里，沾了泥沙、灰尘也不会影响接头的连接性能，清理干净之后就能重复拆装使用。设计的时候特意把接头的流道做了等径设计，内壁没有突兀的变径台阶，流体通过的时候不会产生额外的紊流阻力，不会因为接头位置的流道突变造成压力损失，也不会在台阶位置残留介质杂质，避免长期使用之后出现流道堵塞的问题。接头的整体材质如果是工程塑料款，重量轻、耐腐蚀，适合用在对重量有要求或者有弱腐蚀介质的场景，如果是金属款则能承受更高的压力和温度，适配更宽泛的工况需求。
