带法兰连接结构的弯管流体压力分析组件

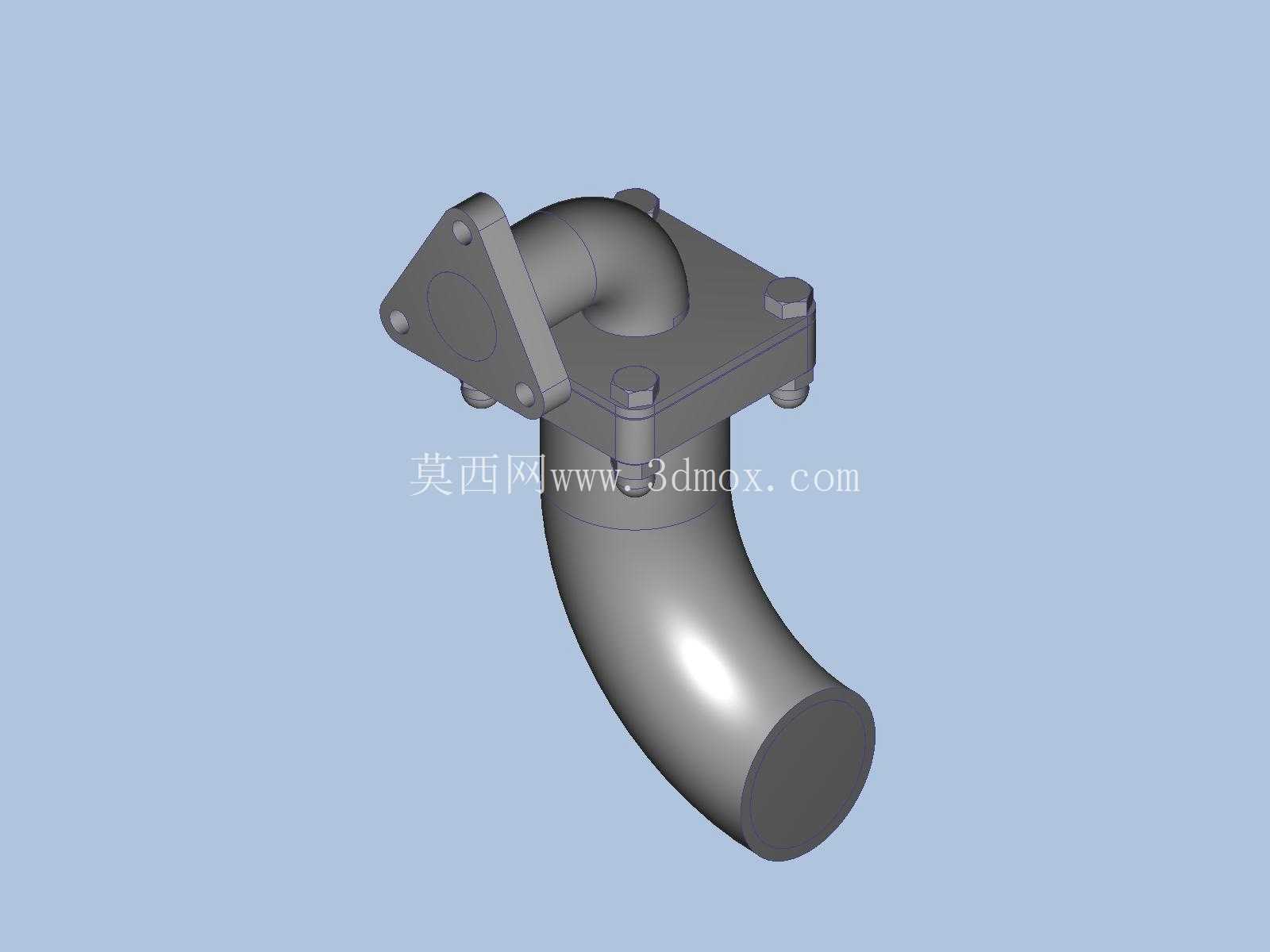

　　在流体输送系统的工程设计环节，管道连接部位的压力分布特性一直是结构校核的核心关注点，尤其是带弯折角度的管路转接段，介质流向改变带来的局部紊流、压力突变，很容易造成连接面渗漏、管壁应力集中甚至结构疲劳失效，这类弯管转接组件的设计合理性，直接决定了整套管路系统的运行稳定性。这套带三角法兰安装面的90度弯管转接结构，正是针对管路变向连接场景下的压力分析需求搭建的分析模型，可直接用于流体仿真环节的边界条件加载与结果验证。从实际应用场景来看，这类结构常见于工业液压管路、冷却循环系统、工艺介质输送管线的转角位置，需要同时兼顾安装固定的可靠性、连接面的密封性能，以及介质流经弯折段时的压力损失控制。

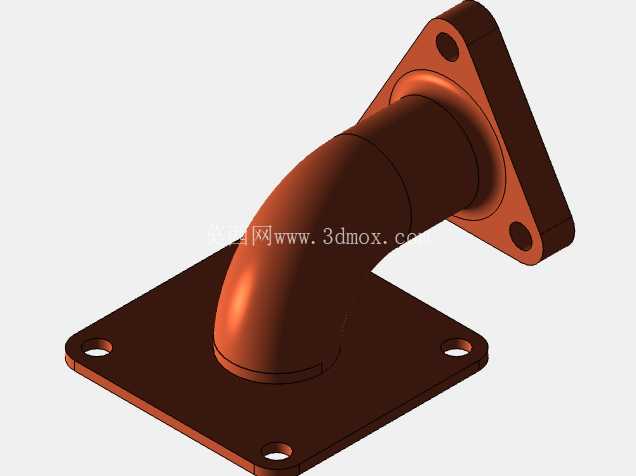

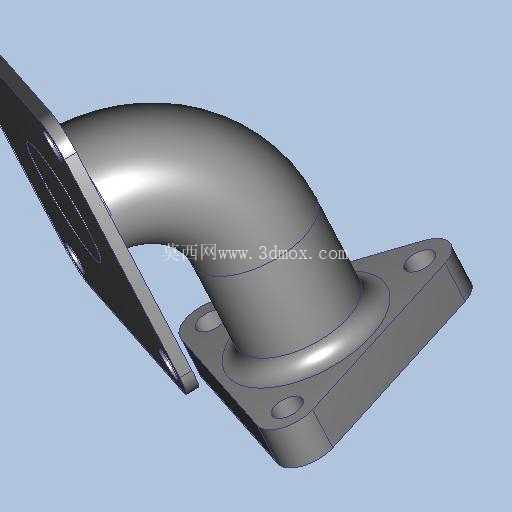

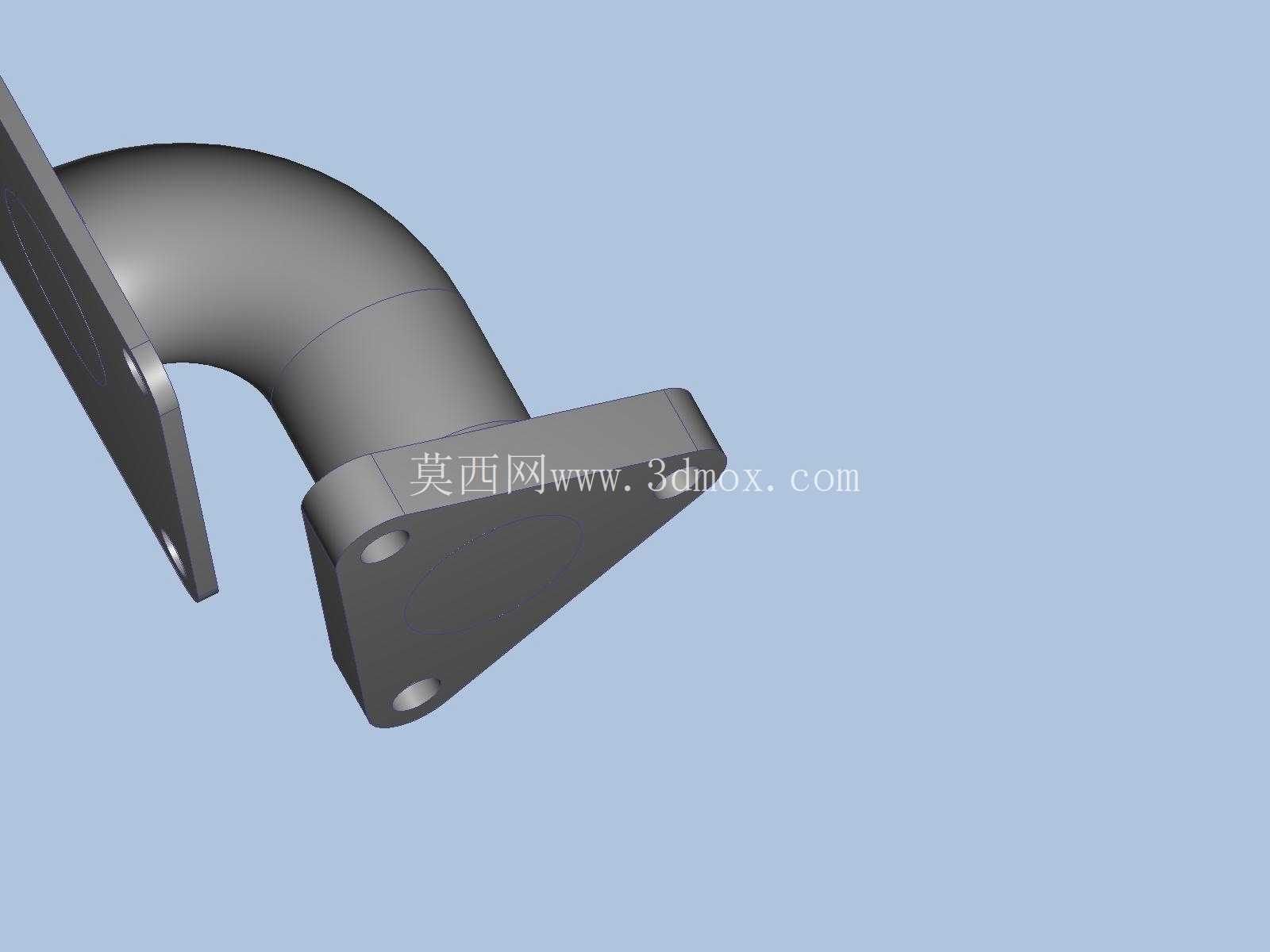

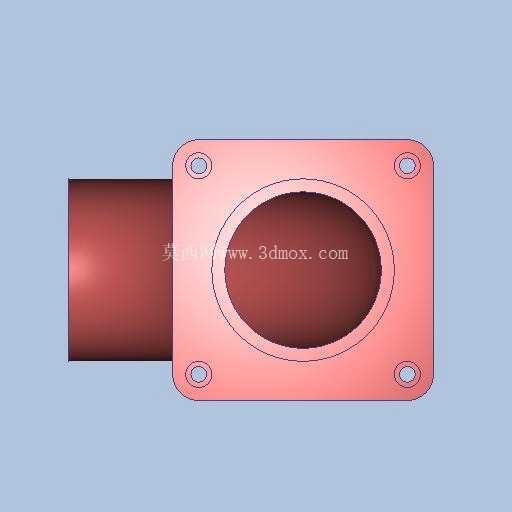

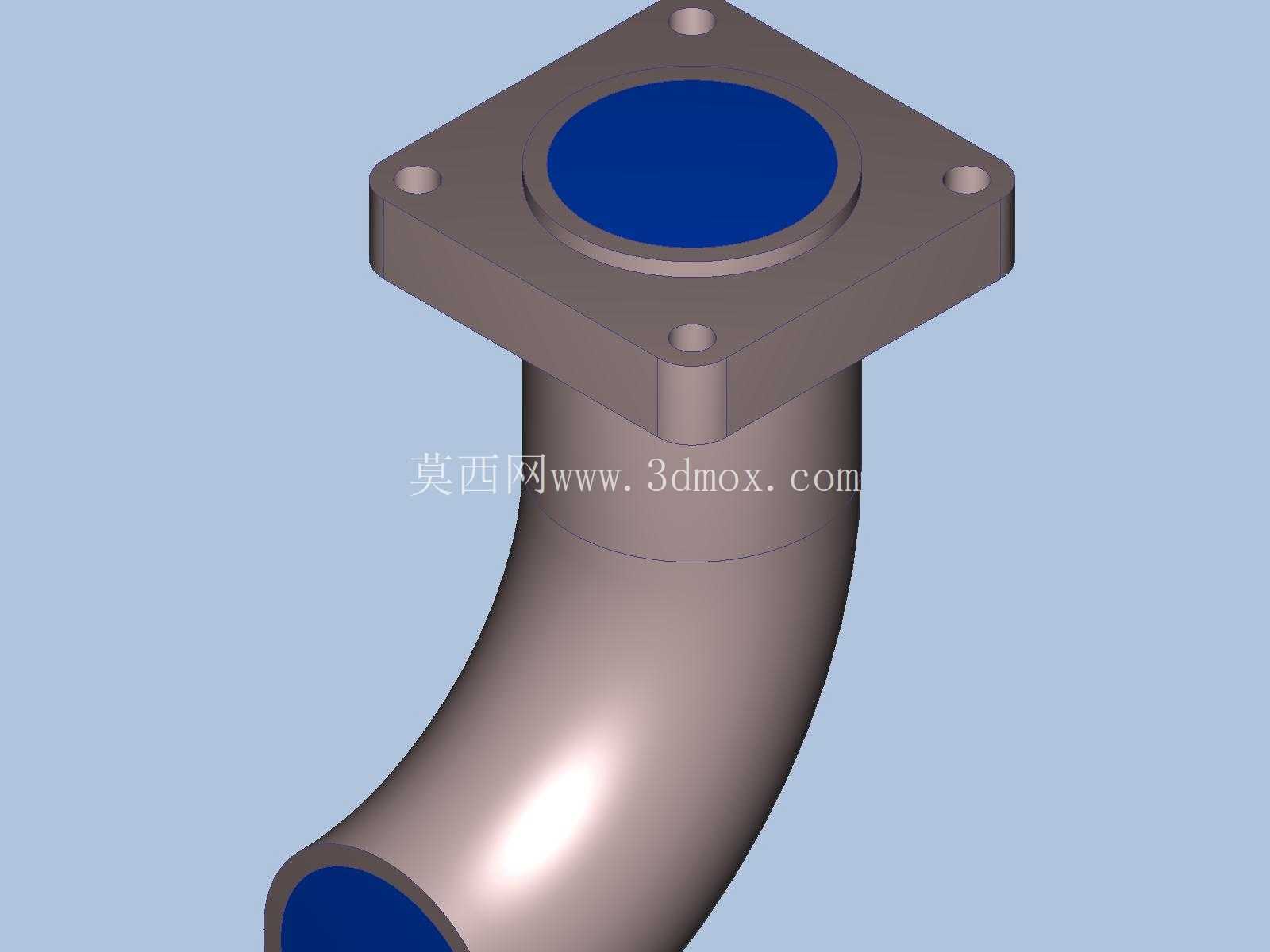

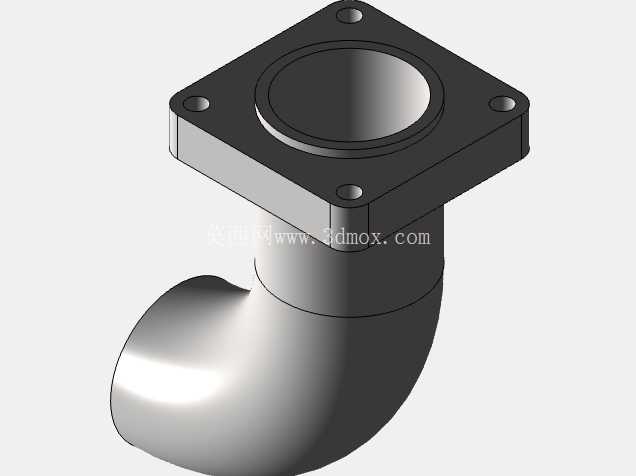

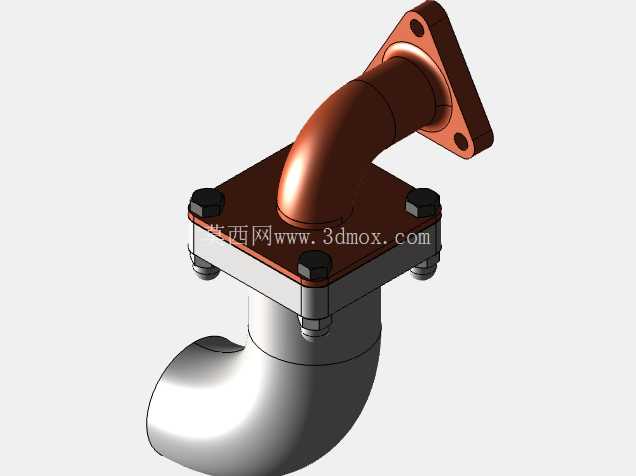

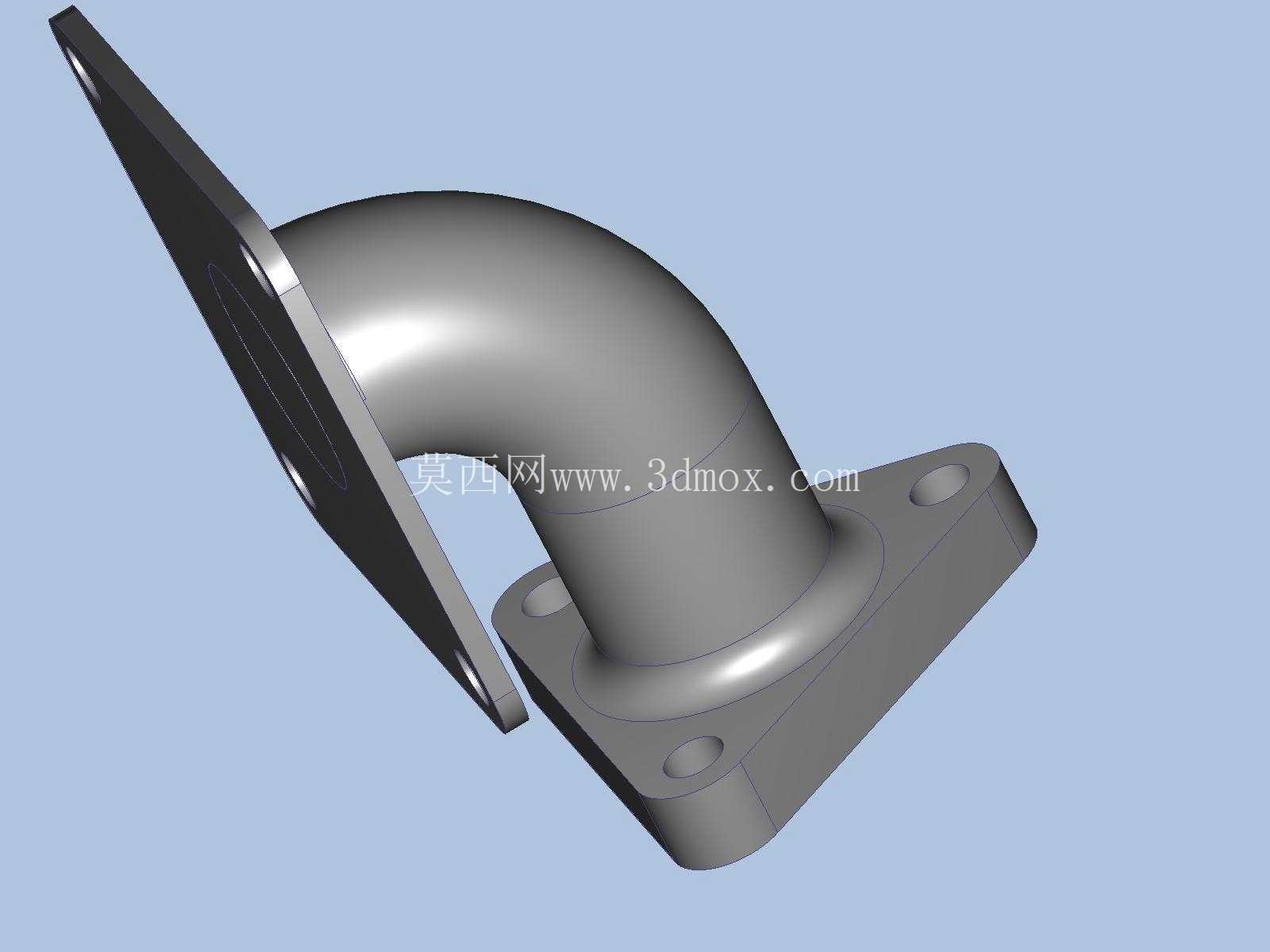

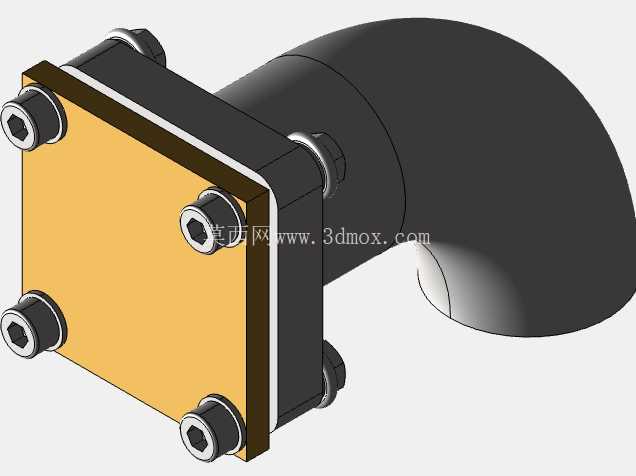

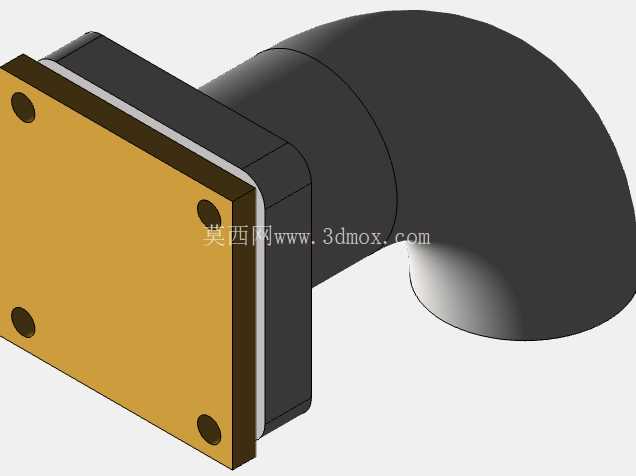

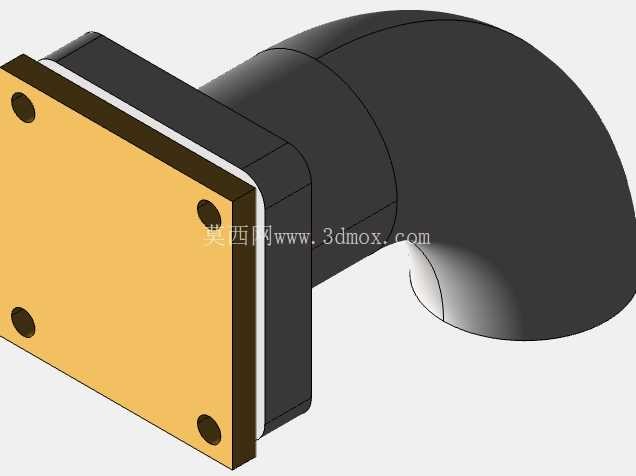

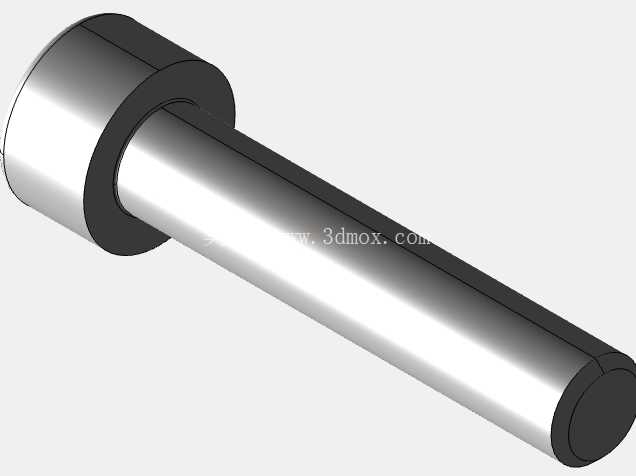

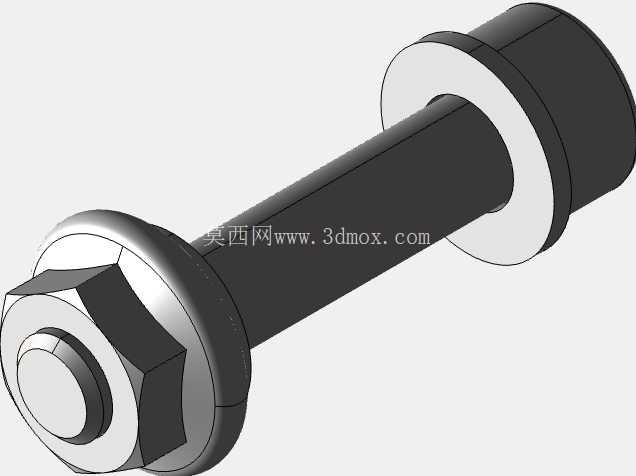

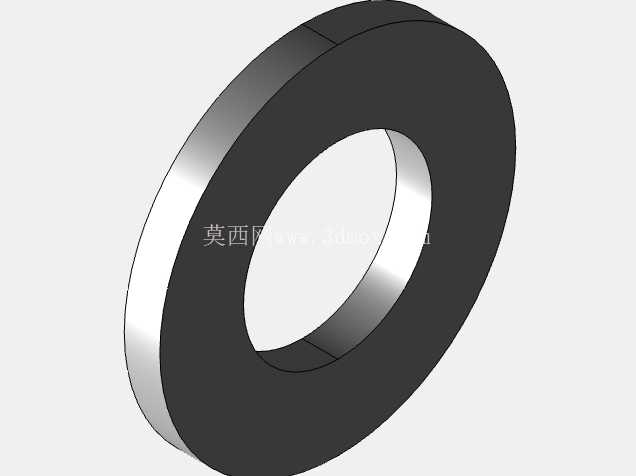

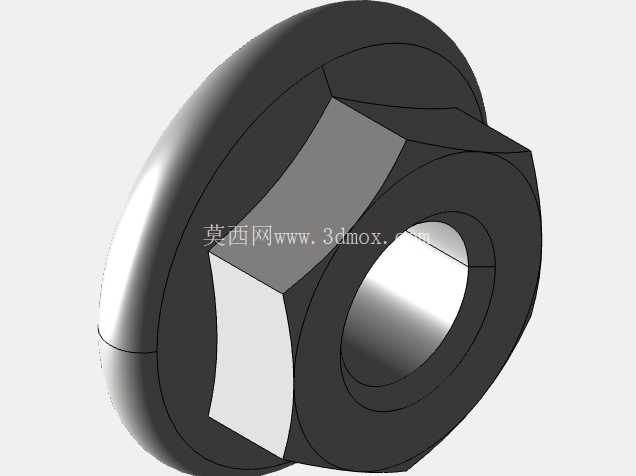

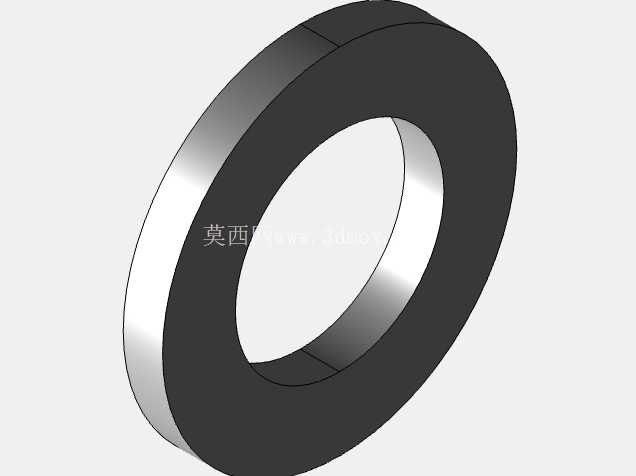

　　设计过程中首先确定了弯管的曲率半径参数，过小的弯折半径会导致介质流向突变幅度过大，局部压力峰值过高，过大的曲率半径则会占用过多安装空间，因此在建模时反复调整了弯管段的圆弧过渡比例，保证内壁面光滑无突变台阶，减少介质流动时的局部阻力。上部的三角法兰安装面设置了三个均布的安装孔，相比常规的圆形法兰，三角结构在有限的安装空间内可以提供更均衡的压紧力，三个紧固点的连线形成稳定的受力三角区，安装时不需要过大的螺栓预紧力就能保证密封面的均匀贴合，避免因压紧力不均导致的密封垫片错位、渗漏问题。法兰与弯管的连接位置做了加厚过渡处理，避免直角连接处的应力集中，在流体压力反复冲击的工况下，这个过渡段是最容易出现结构裂纹的位置，建模时特意做了圆弧倒角过渡，分散局部应力。下部的方形连接法兰采用四个角点布置螺栓的结构，配套的六角螺栓模型完全按照实际紧固件的尺寸比例搭建，螺栓沉台的深度、法兰密封面的平面度要求都在模型中做了对应体现，密封垫片的安装位置预留了标准的压缩间隙，可直接用于模拟螺栓预紧力作用下的垫片变形情况，验证不同预紧力矩下的密封面接触压力分布是否满足密封要求。

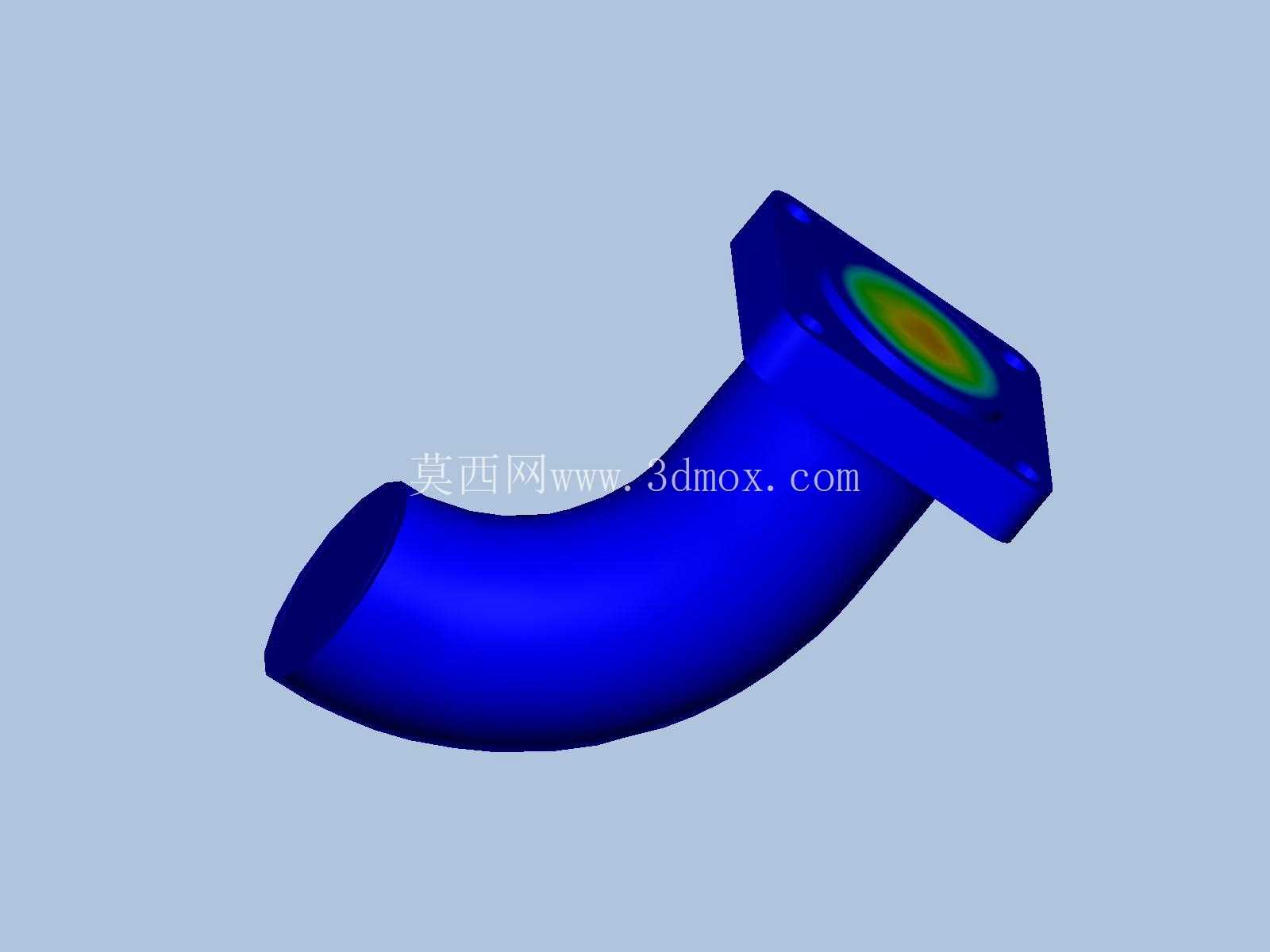

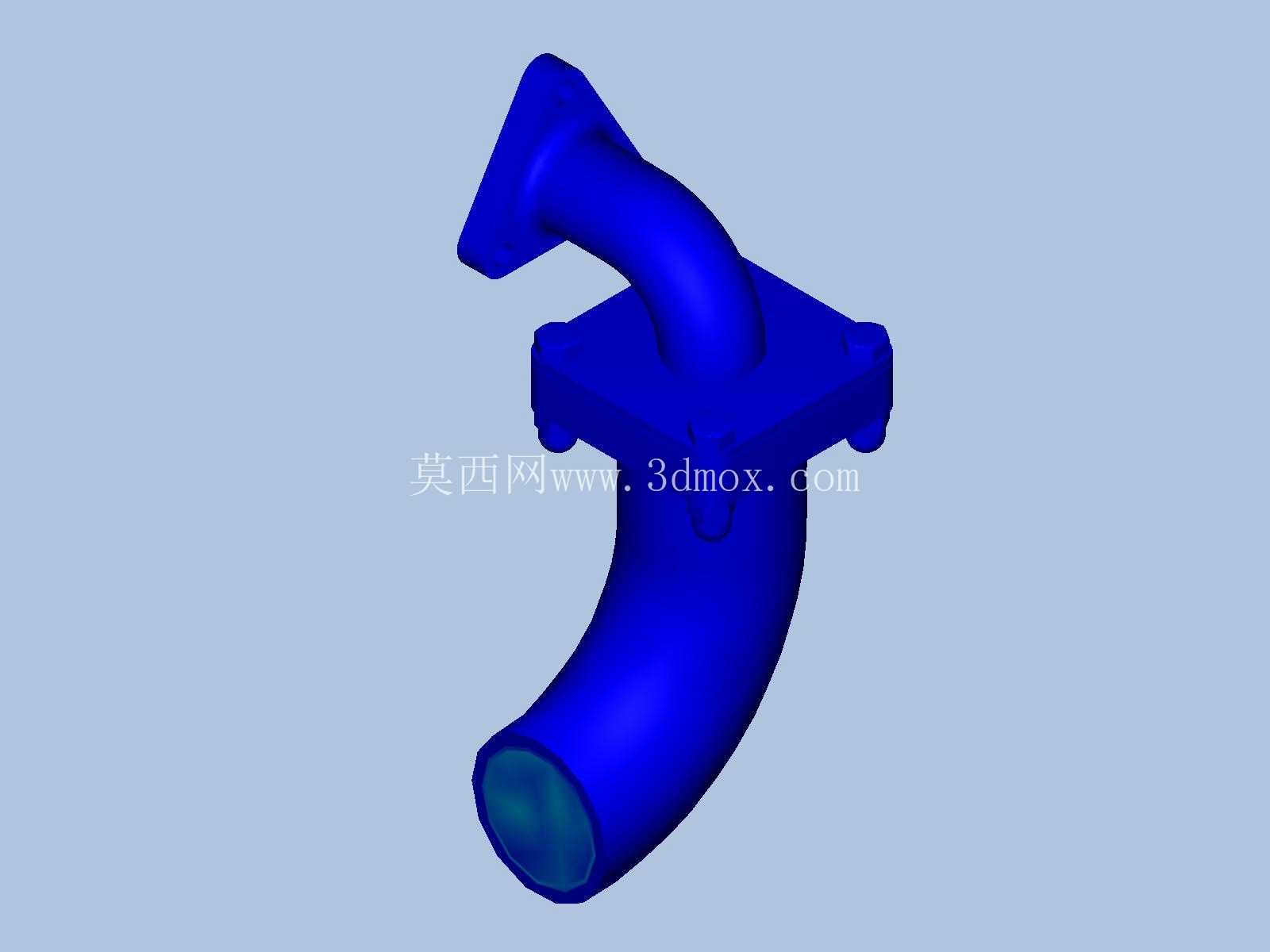

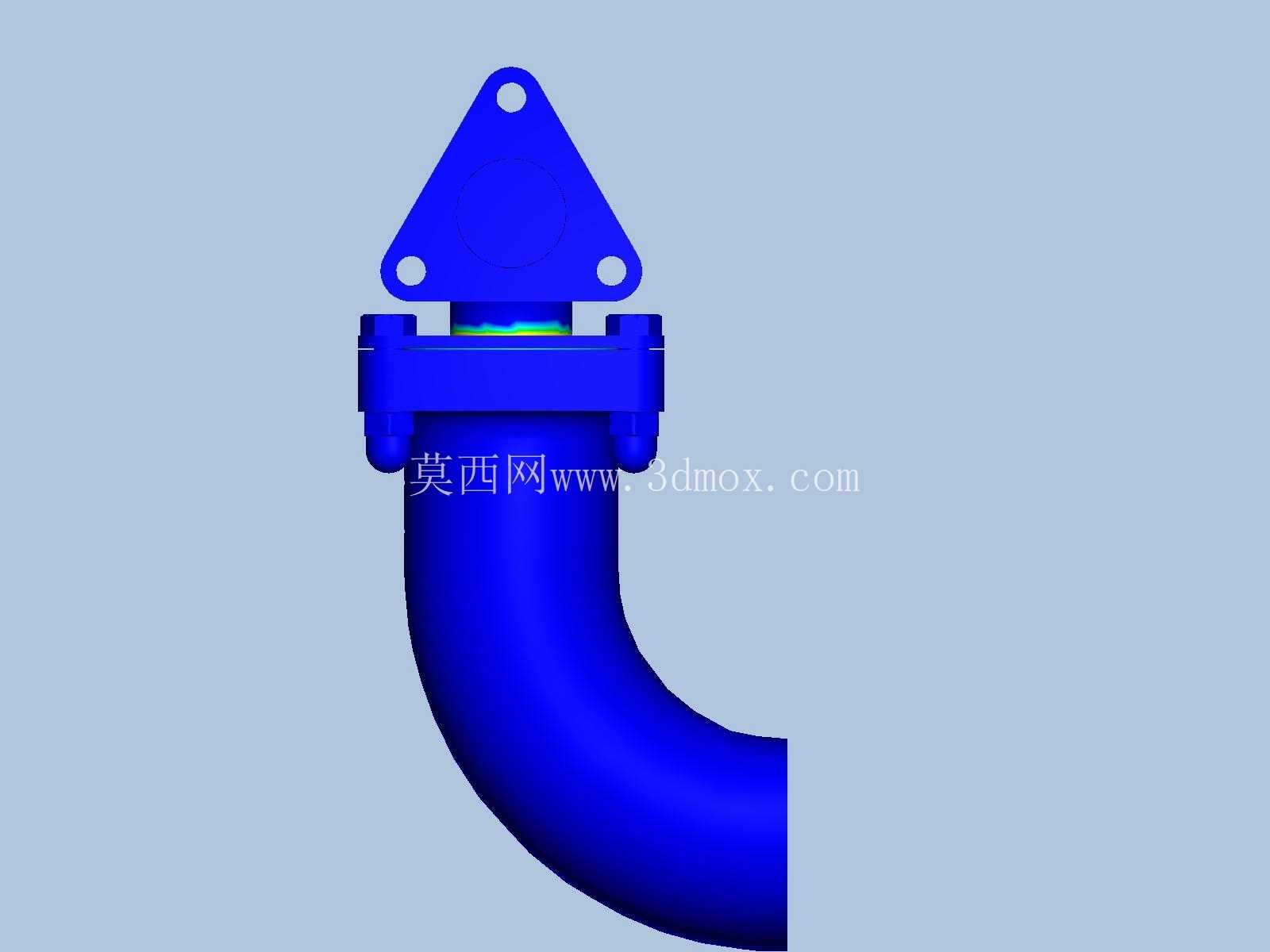

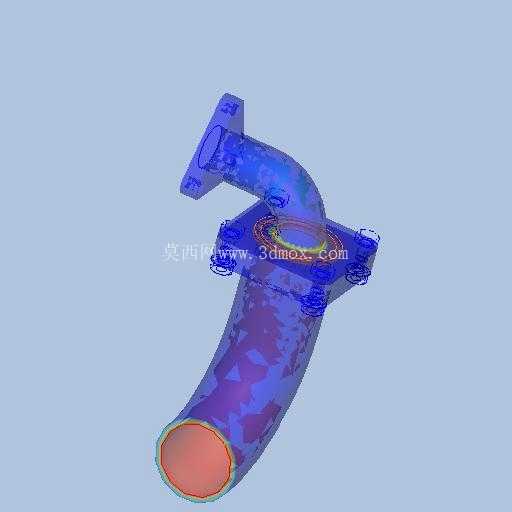

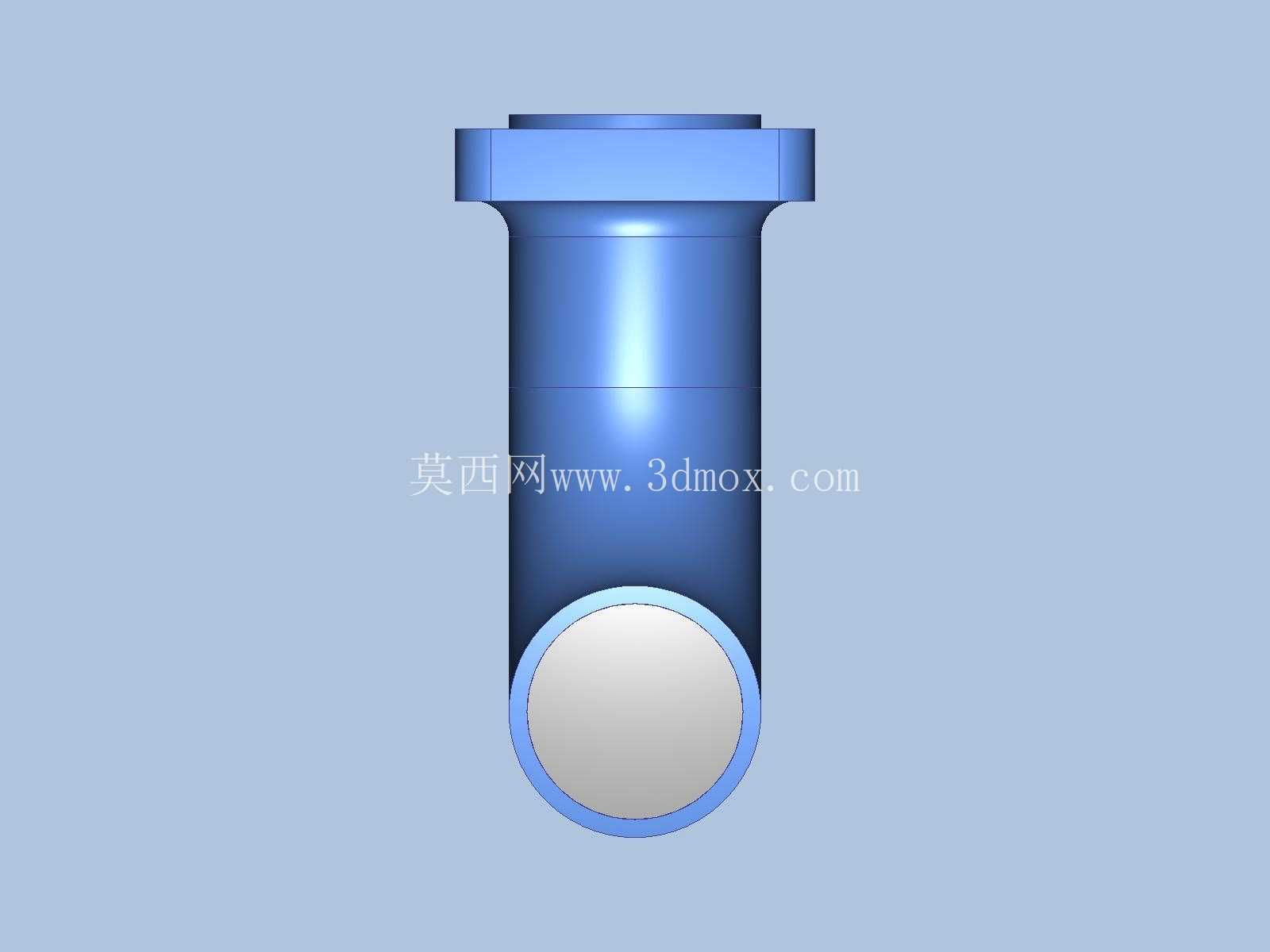

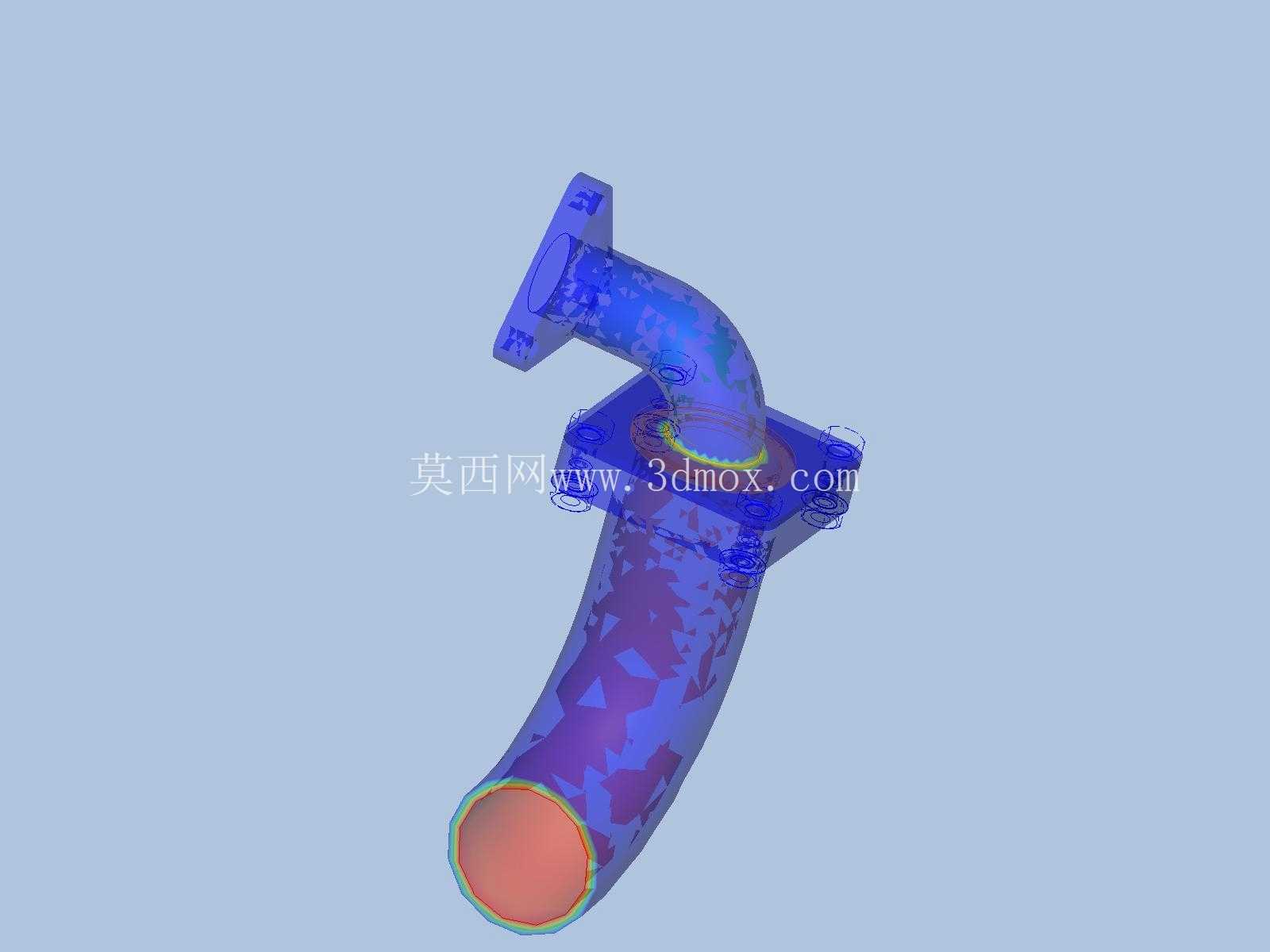

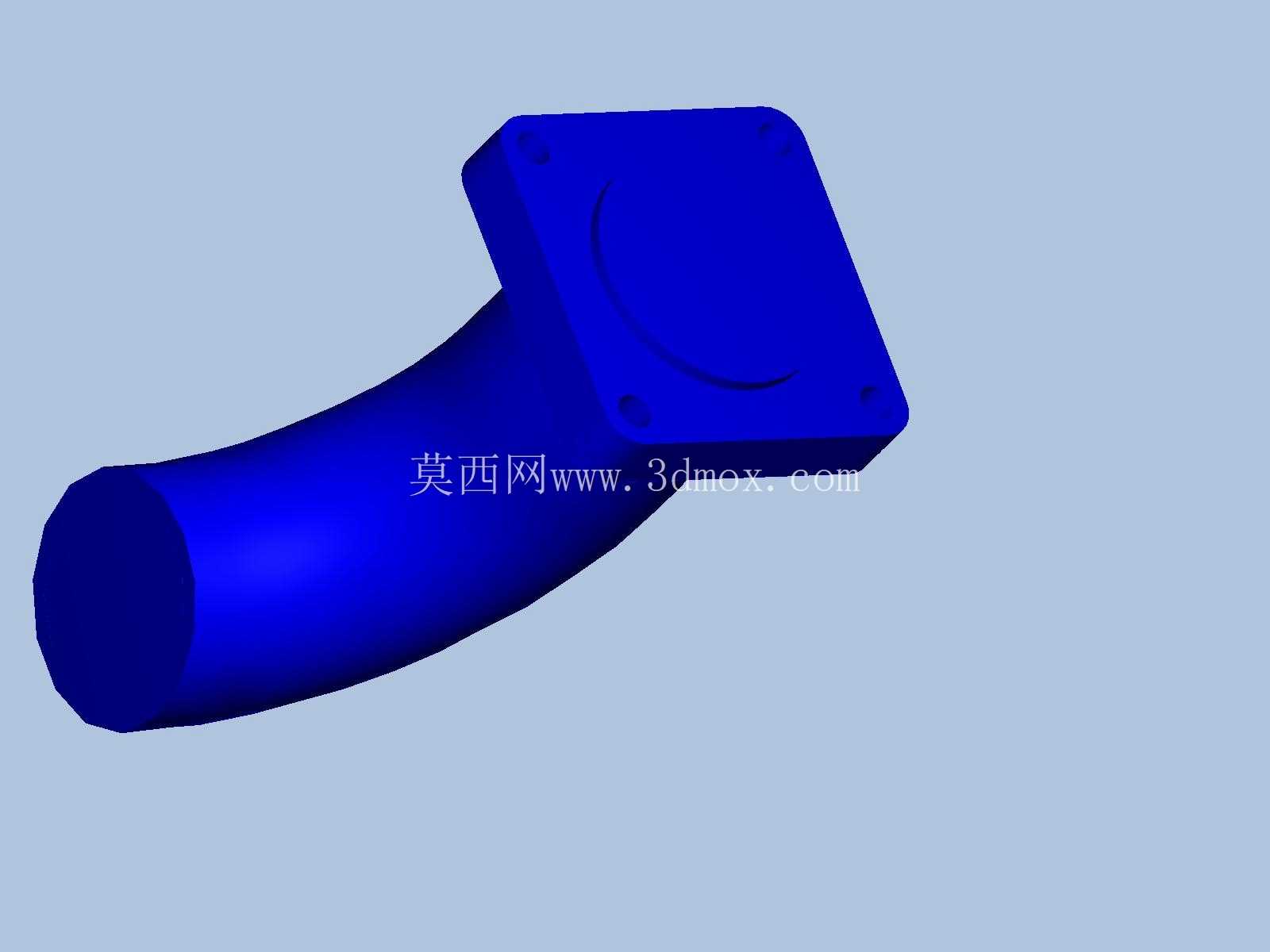

　　在安装边界的设定上，上部三角法兰的三个安装孔中心距、安装面到弯管中心轴线的高度尺寸，都匹配常规工业管路的安装空间预留要求，下部方形法兰的外轮廓尺寸、螺栓孔位置公差，可直接对接现有标准管路的接口尺寸，不需要额外做转接适配。弯管的内壁流道完全按照等通径原则设计，整个弯折段的流通截面没有出现缩径或者扩径的情况，避免因通径变化带来额外的压力损失。做流体模拟分析时，这套模型可以直接导入仿真环境，划分流道网格后设置介质流速、入口压力等边界条件，就能得到整个弯管段的压力云图、流速分布矢量图，定位压力峰值出现的具体位置，校核管壁厚度是否满足承压要求，同时还能模拟不同介质粘度、不同流速工况下的压力损失值，为管路系统的泵阀选型提供数据支撑。

　　很多刚接触管路设计的工程师容易忽略弯管段的局部压力影响，直接按照等径直管的参数选型，实际运行时往往出现泵压不足、连接面渗漏的问题，这类仿真分析模型的价值就在于可以在开模、加工之前就提前发现结构设计的缺陷，调整弯管曲率、法兰厚度、螺栓布置位置等参数，优化后的结构可以有效降低局部压力峰值30%左右，同时减少管路运行时的振动和噪音。模型的实体部分完全按照实际加工的工艺要求建模，所有的倒角、退刀槽、螺栓过孔间隙都符合机械加工的常规公差要求，不存在无法加工的理想化结构，不管是用于仿真分析，还是用于后续的工程出图、加工生产，都可以直接复用模型的参数，不需要重新做结构修正。在密封结构的设计上，法兰密封面采用了平面密封结构，适配常用的非金属平垫片，这种密封结构加工简单，安装维护方便，对于中低压工况下的流体输送场景完全适用，不需要采用加工难度更高的凹凸面或者榫槽面密封，有效控制加工成本。另外，弯管段与上下法兰的连接位置，模型中预留了焊接坡口的尺寸，如果是采用焊接工艺加工的管路组件，可以直接根据模型的坡口尺寸编制焊接工艺，保证焊接熔深满足承压要求，避免焊接缺陷带来的渗漏风险。
