Arduino实验用面包板配套电子零件合集

　　在嵌入式开发、电子电路验证、高校电子实训以及创客原型搭建场景中，面包板是无需焊接即可快速完成电路试装的核心载体，而配套的标准化电子零件库，能大幅缩短原型搭建的物料筹备周期，避免零散采购元器件出现的参数不匹配、封装不兼容问题。这套零件合集覆盖Arduino开发全流程常用的外设与核心器件，适配常规830孔、400孔规格的面包板安装孔距，所有直插类元件引脚直径均控制在0.5-0.8mm区间，可直接插入面包板接触弹片，无需额外扩孔或转接，接触电阻稳定在毫欧级，满足低压小信号实验的导通要求。

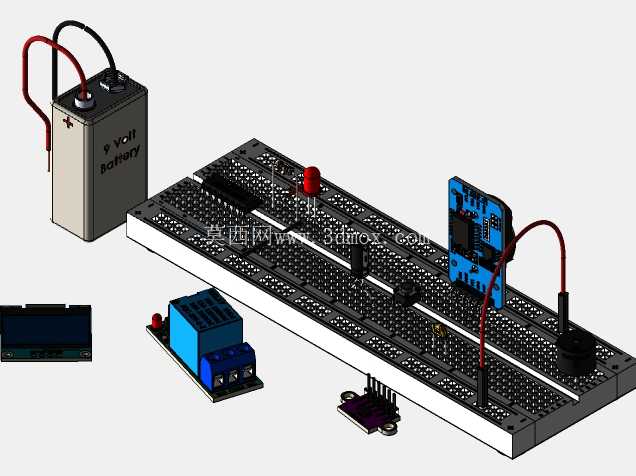

　　从实际工程验证场景来看，这套零件可覆盖从最小系统搭建到功能外设扩展的全流程需求：核心控制类包含多型号Arduino主控板、ATMEGA328芯片，可直接完成最小系统的复位电路、晶振电路、电源电路搭接；电源类包含9V电池接口、直流电源端子、稳压模块，可适配7-12V直流输入，稳定输出5V、3.3V常用实验电压，满足不同外设的供电需求；人机交互类包含OLED显示屏、4x4矩阵键盘、LED指示灯、有源无源蜂鸣器、电容式触摸传感器，可完成状态显示、参数输入、声光提示类功能验证；执行驱动类包含步进电机、直流电机控制器，可直接驱动小型执行机构完成运动控制类实验；信号采集类包含红外接收器、编码器手轮、电阻电容等基础无源器件，可完成光电信号采集、脉冲计数、阻容滤波等基础电路实验。

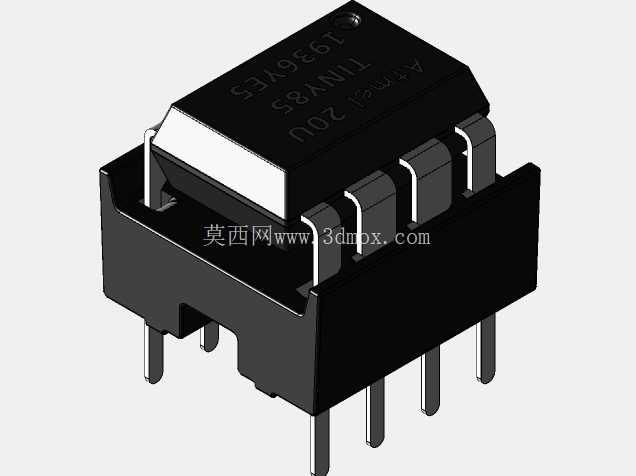

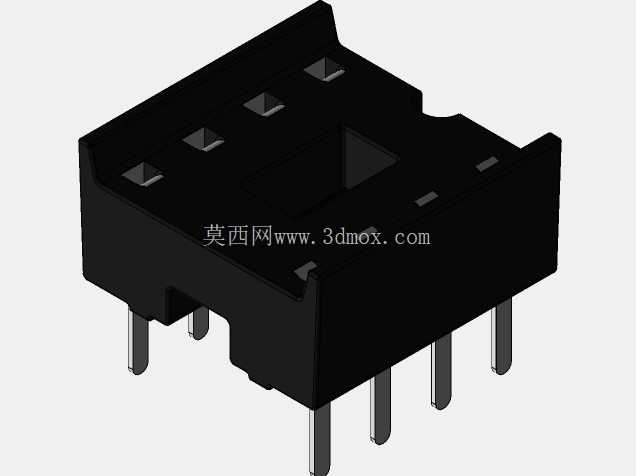

　　设计层面，所有零件均按照行业通用直插封装尺寸建模，每个元件的引脚间距、本体外形、安装定位尺寸均与实物1:1对应，在三维装配阶段可直接完成面包板整体布局验证，提前规避元件本体干涉、引脚长度不足、接线空间预留不够等实物搭建时常见的问题。比如DIP封装的芯片插座，建模时严格按照双列直插的2.54mm标准孔距制作，插座本体高度与芯片插装后的总高度均按实物尺寸还原，在布局时可准确计算上层接线的操作空间；香蕉插头、耳机插孔等接口类零件，建模时还原了插接口的插拔行程与安装固定位，可直接验证外接导线、外接模块的连接路径是否合理。

　　安装边界上，所有直插元件的引脚伸出长度统一按照面包板插装后的标准露出长度设置，插装后引脚不会穿透面包板底部触碰实验台面，也不会因为插入过浅导致接触不良；带外壳的模块比如LM317稳压模块、电机驱动模块，建模时保留了模块的固定孔位与外接接线端子位置，在需要将模块永久固定到外壳或实验台时，可直接通过模型定位孔位完成安装孔的设计，无需二次测量实物尺寸。对于需要做结构展示的教学场景，这套模型还可直接用于实验装置的三维装配动画制作，清晰展示每个元件在面包板上的插装位置与接线走向，相比二维原理图更具直观性，适合用于实训教学的课件制作、实验指导书的配图制作。

　　在实际的原型开发流程中，这套零件模型可直接导入装配环境，与3D打印的实验外壳、定制的PCB转接板完成配合验证，提前确认元件与外壳的间隙、接口与外壳开孔的对位精度，减少实物打样的迭代次数。比如做便携式Arduino实验装置时，可将电池座、主控板、显示屏、按键开关的模型直接导入外壳装配体，调整外壳内部的筋位高度、开孔位置，确保所有元件装进去后不会出现挤压、错位，外接的充电接口、下载接口能准确对准外壳的开孔位，不需要等到3D打印出外壳后再反复修配。对于做开源项目分享的开发者来说，标准化的零件模型还能直接放到项目开源仓库中，方便其他复现项目的用户直接参考布局，减少沟通成本，避免因为元件尺寸不明确导致的复现失败。
